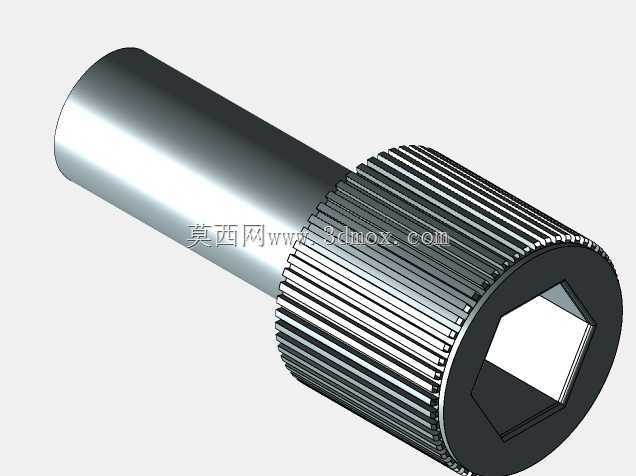

内六角滚花圆柱头紧固螺栓结构设计

　　这款滚花内六角圆柱头螺栓，是机械装配场景里应用极广的一类紧固连接件，在紧凑安装空间的设备组装中优势尤为突出。不同于外六角螺栓需要预留足够的扳手回转空间，内六角驱动的结构设计，让它可以适配沉孔安装场景，螺栓头部完全嵌入被连接件的沉台内部，既不会突出安装面干涉周边运动部件，也能让设备外表面保持平整整洁，在精密仪器、小型传动装置、液压阀组集成块的装配中十分常见。头部外侧的直纹滚花结构，并非装饰性设计，在实际装配调试环节，当预紧力矩要求不高时，操作人员可以直接用手指捏住滚花部位手动旋入螺纹孔，完成初步对位和预紧，不需要借助扳手就能快速调整螺栓旋入深度，在小批量样机试制、设备现场维护的临时调整场景下，能大幅提升操作效率，同时滚花结构也能增加手部接触的摩擦力，避免沾有少量油污的手指拧动螺栓时打滑。

　　从设计逻辑来看，螺栓的光杆段长度与螺纹段长度做了明确的功能区分，光杆部分主要承担被连接件的定位与径向剪切力承载，当两个被连接件需要精准同轴定位时，光杆段与安装孔采用小间隙配合，能有效抵消装配过程中的同轴度误差，避免螺纹段直接承受径向剪切载荷，提升连接结构的抗疲劳寿命；螺纹段则采用标准公制粗牙螺纹，具备良好的互换性，不需要定制特殊规格的配套螺母或攻丝参数，常规的丝锥就能完成配套螺纹孔加工，降低生产加工的配套成本。

　　安装边界方面，这类螺栓的头部外径比同规格普通内六角螺栓略大，滚花结构的外径尺寸需要在设计沉孔时预留足够的容纳空间，沉孔深度要略大于螺栓头部的轴向高度，保证装配后头部不突出安装面；内六角驱动孔的尺寸严格适配标准内六角扳手，扳手插入深度足够，能避免大扭矩拧紧时出现扳手滑脱、拧花内孔的问题。在实际工况应用中，这类螺栓常被用在需要频繁拆卸维护的设备盖板、传动组件定位连接部位，滚花结构带来的手动预紧便利性，让设备日常检修时不需要携带全套扳手就能完成盖板的拆卸复位，同时圆柱头的端面平整，与被连接件沉孔端面的接触面积大，拧紧时的压力分布更均匀，不会像沉头螺栓那样因为锥面配合误差出现装配应力集中，长期受振动载荷作用时也不容易出现松动退牙的问题。

　　设计建模过程中，滚花的齿形参数做了标准化处理，齿距、齿深都符合手动操作的人机工程要求，既不会因为齿太尖锐划伤操作人员手指，也不会因为齿形过浅导致摩擦力不足，光杆与头部的过渡圆角做了应力释放处理，避免螺栓受交变载荷时在头部与杆部的衔接位置出现应力断裂，整体结构完全适配常规的冷镦加工工艺，能实现批量标准化生产，不需要额外的定制加工工序。
