在各类旋转传动设备的结构设计中,球轴承是应用覆盖范围极广的核心支撑部件,从民用家电的电机转轴,到工业生产线的输送辊道,再到液压阀组、仪器仪表的精密传动位,都能见到这类零件的身影。它的核心作用是在内外圈之间通过滚动体分隔运动副,将轴系运转过程中的滑动摩擦转化为滚动摩擦,大幅降低传动过程中的能量损耗,同时为旋转轴提供稳定的径向与轴向支撑,约束轴系运转过程中的径向跳动与轴向窜动,保证轴上搭载的齿轮、叶轮、阀芯等零件始终处于设计要求的工作位置。

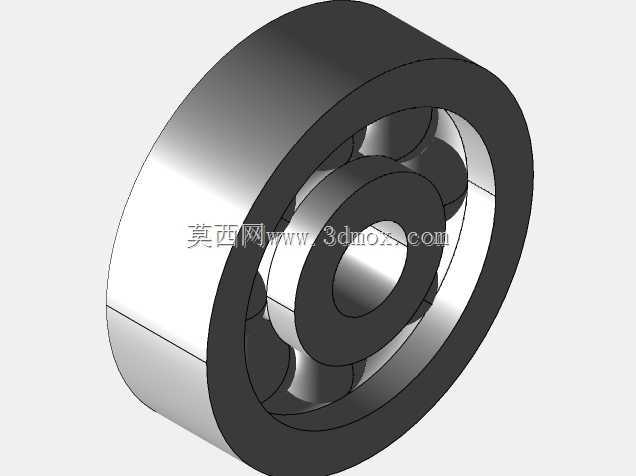

从结构设计逻辑来看,这类球轴承的建模需要严格匹配通用安装边界,外圈与轴承座孔采用基轴制配合,内圈与转轴采用基孔制配合,建模时需要明确区分内外圈的滚道曲率半径,保证滚动体与滚道的接触角处于合理区间,既不能因为接触应力过大导致滚道过早出现疲劳点蚀,也不能因为配合间隙过大造成轴系运转精度不足。滚动体的排布需要保持均匀的周向间距,通常配套保持架将相邻滚动体分隔开,避免滚动体在运转过程中直接接触产生额外摩擦与磨损,本次建模还原了滚动体的排布逻辑,清晰呈现内外圈、滚动体的装配关系,能够直观展示轴承的内部构造。
在实际选型与安装环节,这类轴承的安装尺寸需要重点关注轴肩与座孔挡边的高度,挡边高度不能超过轴承内圈、外圈的倒角尺寸,否则会导致轴承无法安装到位,同时要预留合理的润滑空间,保证润滑脂能够顺利进入滚道接触区域,带走运转过程中产生的摩擦热量。不同应用场景下对轴承的游隙要求存在差异,高速运转场景需要选用较大游隙的组别,避免热胀冷缩导致轴承抱死,精密传动场景则需要选用较小游隙的组别,保证轴系的回转精度。建模过程中还原了轴承的倒角、退刀槽等细节结构,能够为装配干涉检查、安装模拟提供准确的模型参考,帮助结构设计人员在整机设计阶段提前验证轴承位的配合合理性,减少后续实物装配阶段出现的尺寸匹配问题。
