移动式定量给料破碎输送一体机结构

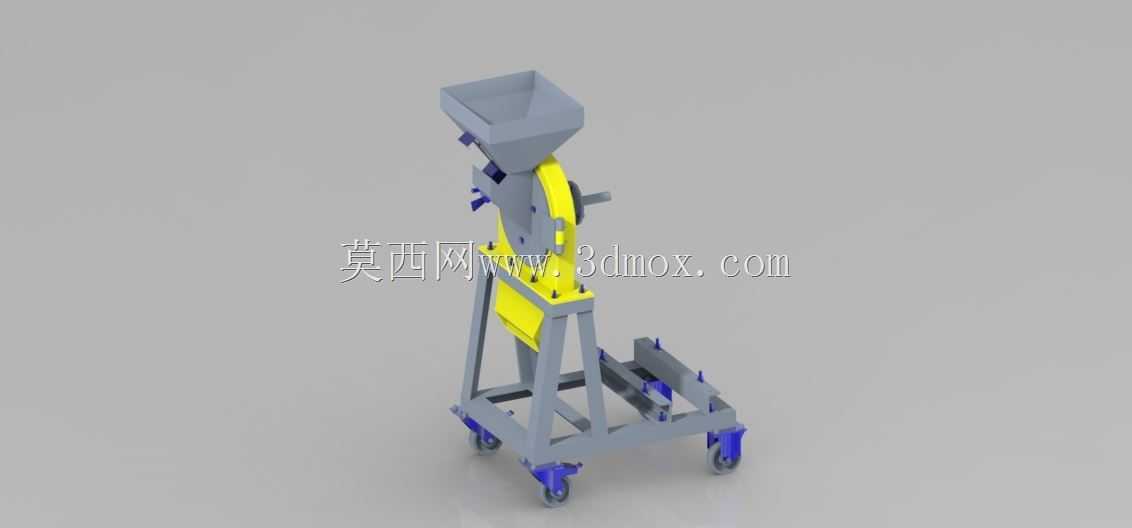

　　这款设备的三维结构设计，首先从现场作业的灵活转场需求出发，底部采用带刹车的万向脚轮配置，四个支撑脚轮均预留了安装孔位与高度调节余量，可在平整的车间地面、硬化作业场地实现快速移位，到位后通过脚轮锁止机构固定位置，无需额外打膨胀螺栓做基础固定，适配小批量多工位的零散作业场景，比如小型粮油加工点的谷物粗碎、饲料加工的原料预破碎、建材小作坊的轻质骨料打散等工况，都能直接推到作业点就位，省去了固定设备的基础施工成本。

　　设备上部的方形受料斗做了扩口式设计，进料口边缘做了外翻折边加强，避免人工倒料时物料撒漏，料斗下部的收口角度经过物料安息角校核，针对颗粒状、小块状物料能实现自重落料，不会在斗壁产生积料挂壁问题，料斗与下方破碎腔的连接法兰做了止口定位，装配时能快速对齐，减少现场安装的对位调整时间。破碎执行部分采用外置的黄色护罩覆盖传动副，护罩上预留了观察口与检修快拆结构，日常运行时可以阻挡物料飞溅，需要检查辊体磨损情况或者更换易损件时，不用整体拆解护罩，松开快拆螺丝就能掀开护罩操作，护罩内侧还预留了密封件安装槽，可加装毛毡密封阻挡粉尘外溢。

　　中部的支撑机架采用方管焊接成型，所有焊接位置都做了三角加强筋布置，承受破碎作业的振动载荷时不会出现焊缝开裂的问题，机架下部的输送轨道做了可调式安装设计，可根据接料容器的高度调整出料端的倾斜角度，适配不同高度的料桶、输送带接料需求，轨道上的定位挡块可以根据处理物料的粒径调整间隙，控制破碎后物料的出料粒度范围。设备侧面的手摇调节机构，可在停机状态下调整破碎辊的间隙，无需借助专用工具，操作人员转动手轮就能通过丝杠副带动动辊移动，调整后通过锁紧螺母固定位置，避免运行过程中间隙发生偏移。

　　整体结构的安装边界控制在紧凑范围内，宽度方向不超过0.8米，长度方向含伸出的输送轨道不超过1.5米，高度不超过1.8米，可直接通过普通宽度的车间门，转场时不需要拆解部件，脚轮的承载能力经过核算，整机满料状态下也能平稳推行，不会出现脚轮变形或者倾覆的问题。
