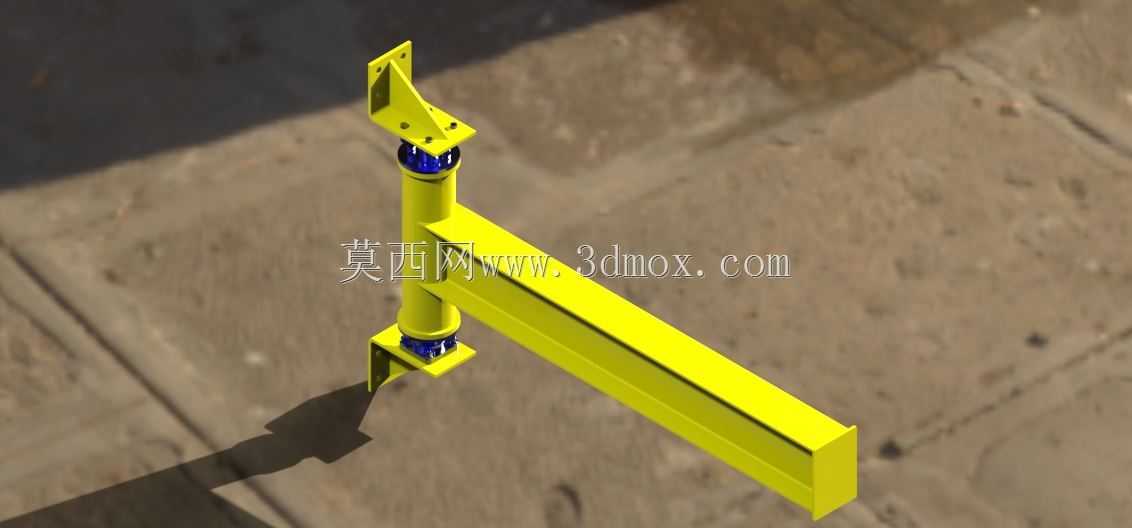

该支撑承重构件主要应用于工业生产线物料承托、设备侧装辅助支撑场景,常见于轻工包装线、小型物料输送线的侧边工位,用来承托轻质工装、导向料槽或是小型检测组件的安装固定,替代传统的方管焊接支架,减少现场焊接改制的工作量。从结构设计来看,竖向立柱上下两端设置带安装孔的角型支座,支座与立柱衔接位置设置蓝色缓冲衬套,可抵消设备运行传递的小幅振动,避免长期受振出现连接螺栓松动的问题;横向悬臂采用等截面矩形结构,从立柱中部垂直伸出,悬臂端部做封闭处理,避免加工过程中切削液、车间粉尘进入管腔积存造成锈蚀,整体结构没有多余的装饰性设计,所有棱边均做R2倒角处理,既避免加工转运过程中锐边划伤操作人员,也能降低应力集中系数,提升构件长期受载的疲劳寿命。
安装边界方面,竖向立柱的上下支座孔位间距适配常规工业铝型材框架的40系列、50系列型材安装孔距,现场安装时不需要额外打孔改制,可直接通过T型螺栓与型材框架锁紧固定;横向悬臂的伸出长度覆盖常规工位侧边操作的距离范围,悬臂顶面设置的安装槽可适配不同尺寸的小型工装固定,不需要额外焊接转接板。设计过程中优先考虑了车间现场的安装便捷性,整体构件采用模块化拆分思路,立柱与悬臂的连接位置设置定位止口,现场组装时不需要额外做同轴度找正,拧紧连接螺栓即可达到设计承载强度,构件表面采用黄色烤漆处理,符合工业现场安全色的标识要求,在车间复杂环境下具备较高的辨识度,避免人员通行时发生磕碰。
从受力特性来看,竖向立柱主要承受悬臂传递的弯矩载荷,上下两端的支座将载荷分散到安装基础上,衬套的存在可过滤设备运行产生的高频小幅振动,避免连接位置出现应力集中导致的焊缝开裂或是螺栓断裂,悬臂的截面尺寸经过载荷校核,在额定承载范围内挠度控制在工业设备安装允许的范围内,不会因为悬臂下挠影响其上安装工装的定位精度。
