曲柄连杆式胡桃夹结构运动仿真设计

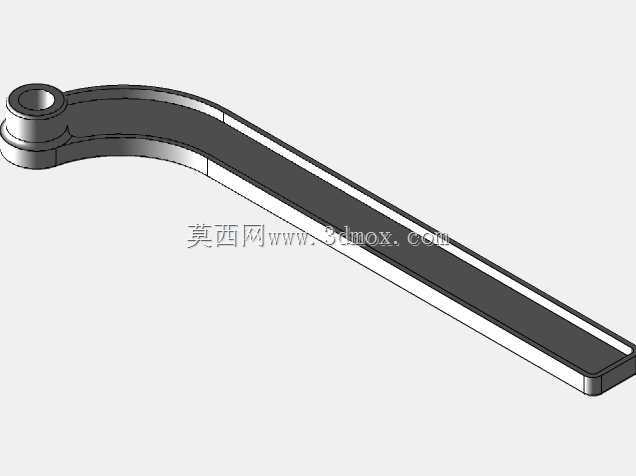

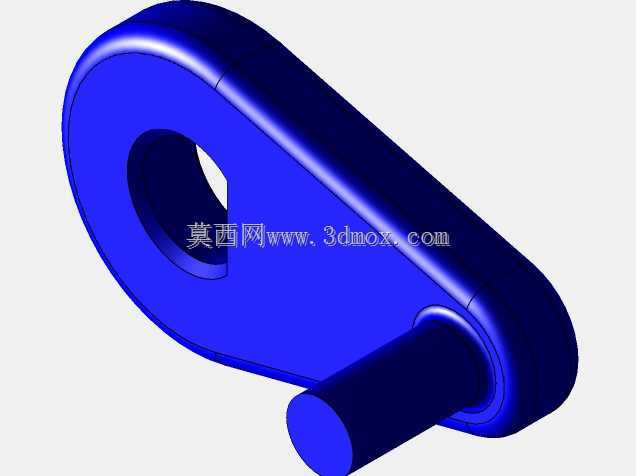

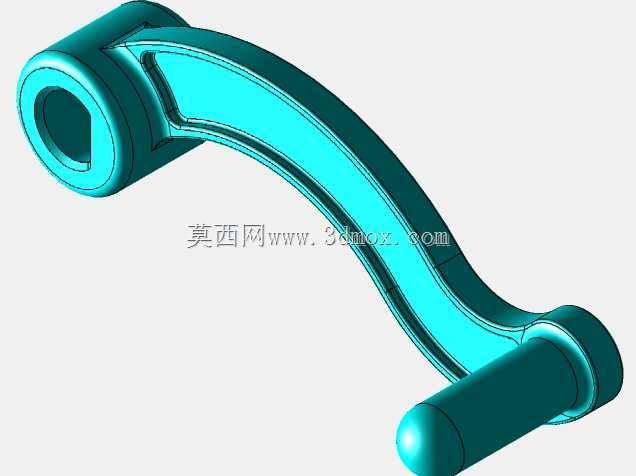

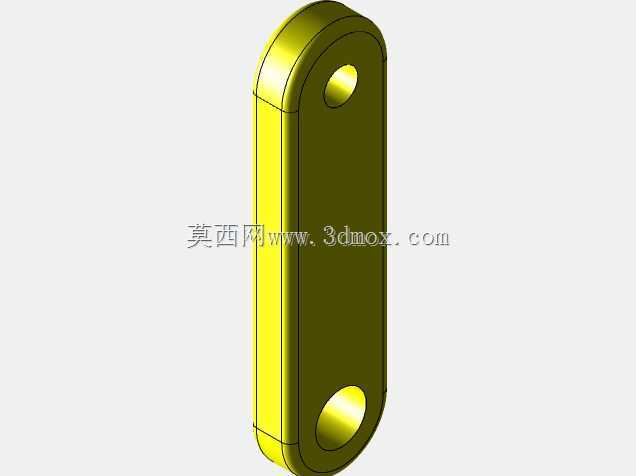

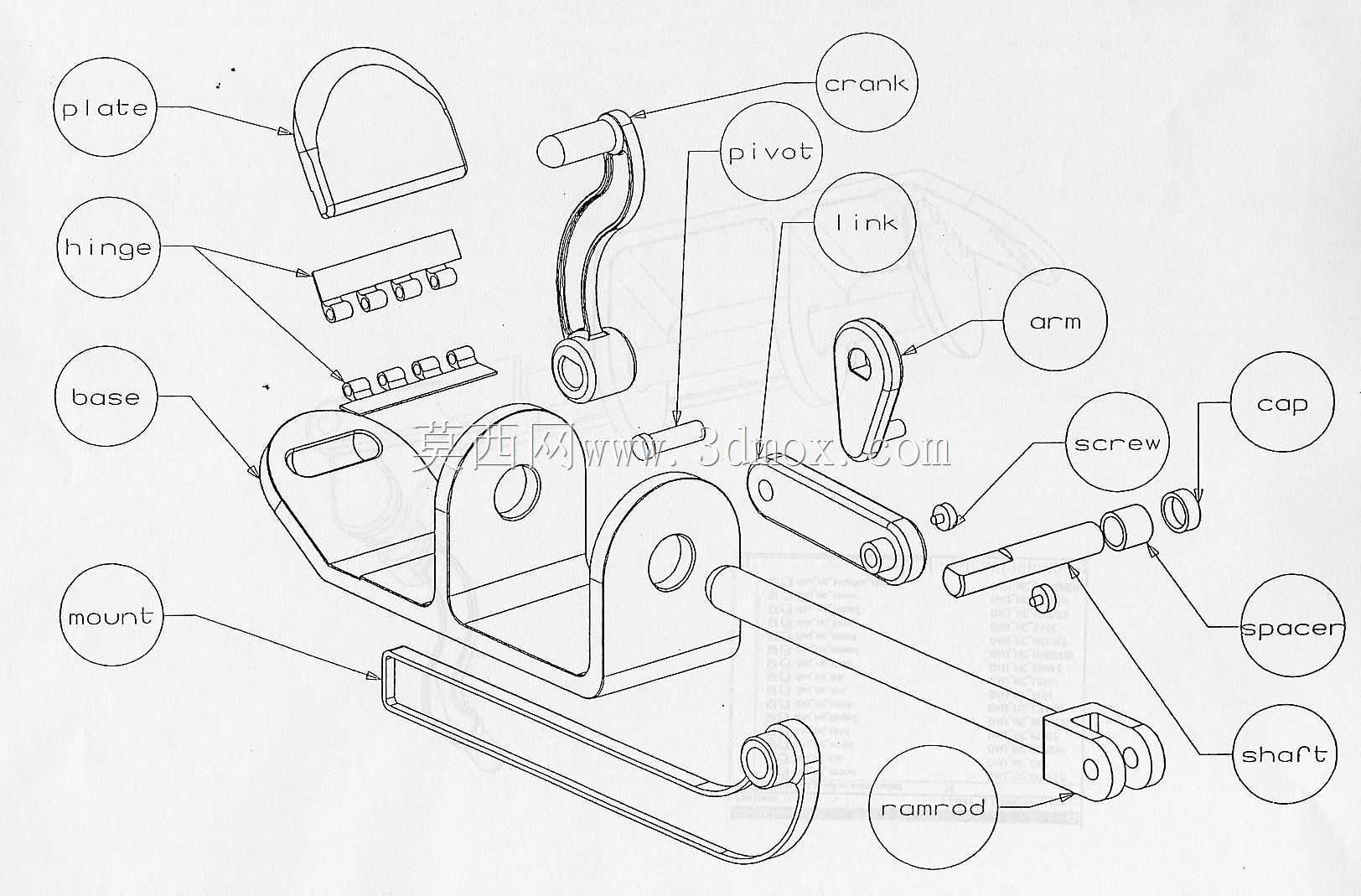

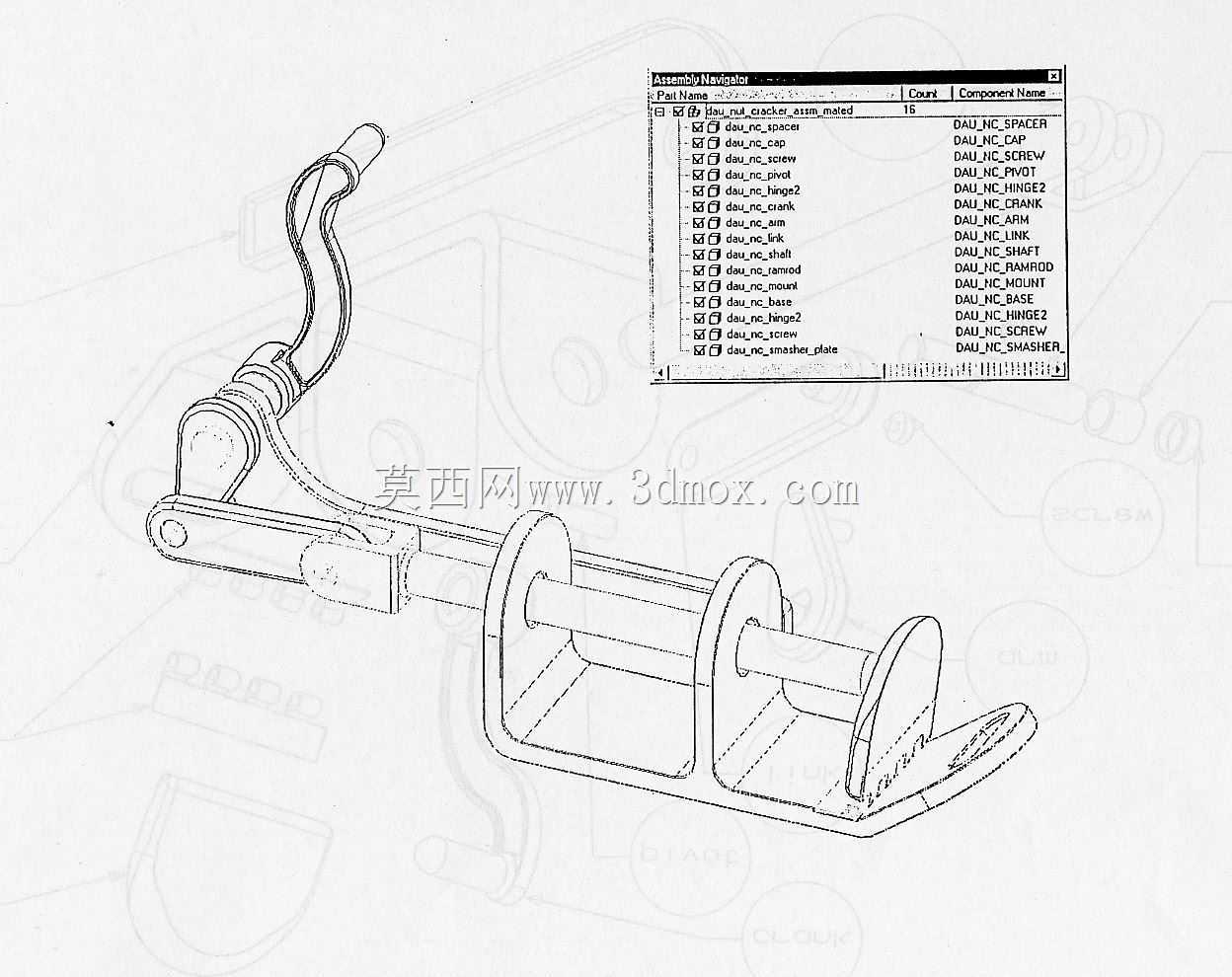

　　这款手动坚果破壳工具采用曲柄连杆传动架构，核心功能是通过连续回转输入转化为压合端的直线往复夹紧动作，完成硬壳坚果的破壳作业，适配家庭日常坚果处理、小型食品加工工位的辅助操作场景，相比传统钳式胡桃夹，其力臂传动比经过优化，操作时无需施加过大握力即可输出足够破壳压力，同时压合行程固定，可避免过度挤压导致坚果仁碎裂的问题。从结构组成来看，整套机构包含固定安装底座、曲柄输入摇臂、传动连杆、枢轴销轴、压合臂、承压台、导向轴、间隔衬套、锁紧螺钉等零部件，所有铰接位置均采用间隙配合设计，确保运动过程中无卡滞，同时衬套的加入可减少铰接面的磨损，延长机构整体使用寿命。

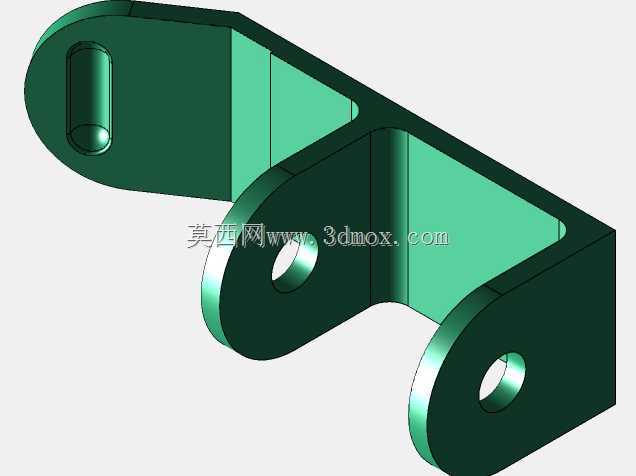

　　设计阶段首先确定压合端的工作行程，根据常见坚果的外径尺寸范围，将压合臂开合行程设定在适配多数带壳坚果的区间，避免行程过大造成操作冗余，同时固定底座的安装孔位按照桌面夹持、壁挂固定两种常见安装方式预留，可根据使用场景选择对应的安装方式，安装边界预留足够的紧固件操作空间，无需额外加工即可完成装配。传动链路的设计上，曲柄回转半径与连杆长度的比值经过反复校核，确保机构在整个运动周期内无死点，摇臂转动过程中压合臂的压力输出曲线平稳，不会出现压力突变的情况，压合工作面做了圆弧凹槽处理，可适配不同外形的坚果，防止挤压过程中坚果滑脱。导向轴与压合臂的配合段采用光轴设计，配合间隙控制在合理范围，保证压合动作的直线度，避免偏载导致的铰接件受力不均。

　　所有外露结构件均做了圆角处理，无尖锐棱角，操作过程中不会划伤手部，各零部件的外形尺寸经过紧凑化设计，整体占用空间小，放置于桌面不会占用过多操作区域，同时可拆卸式的销轴连接设计，方便后期维护更换磨损件，无需专用工具即可完成拆装。整套机构的运动逻辑清晰，零部件加工难度低，多数结构件采用板材冲压或型材切割即可成型，适合小批量加工生产，同时其传动结构也可作为机械原理教学的演示模型，直观展示曲柄连杆机构的运动转换过程，帮助学习者理解平面连杆机构的传动特性。
