马奎纳德科尔特19号切割设备结构设计

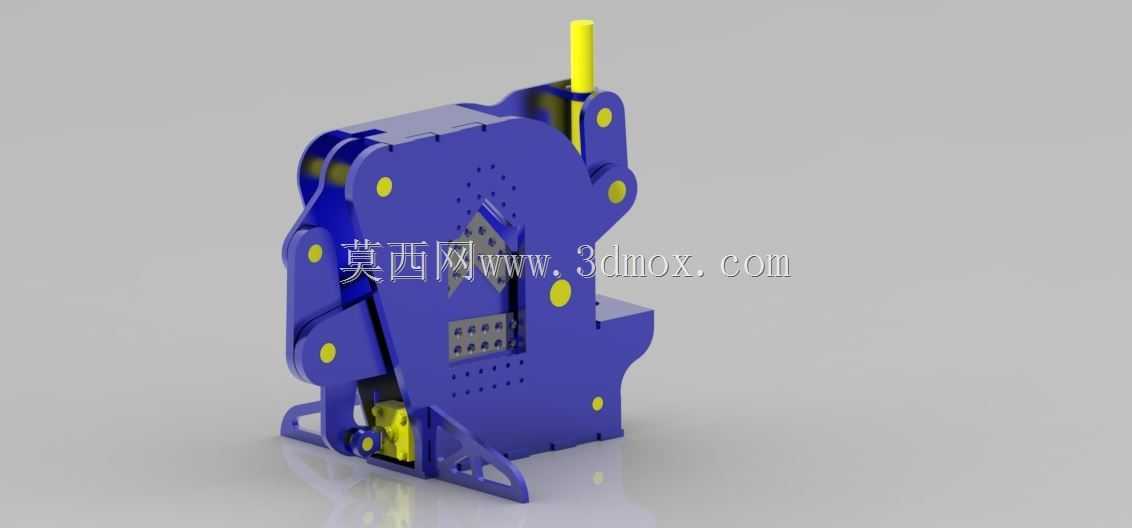

　　这套切割设备的结构设计，核心面向工业生产中厚型板材、带材的定长裁切作业场景，常见于金属加工、包装卷材分切、橡塑材料下料等生产环节，可集成在连续生产线末端完成定尺切断工序，也可作为 standalone 工位完成单件坯料的裁切加工。从结构布局来看，设备采用立式侧板承载的整体框架，两侧蓝色涂装的侧板作为核心承载基体，所有传动、执行、导向部件均安装在两侧板形成的安装空间内，这种布局能最大程度压缩设备的横向占用空间，同时保证整体结构的刚性，避免裁切作业时的结构形变影响裁切精度。

　　设备顶部伸出的黄色杆件为上执行端的驱动导向杆，连接内部的曲柄连杆传动机构，将动力输入的旋转运动转化为裁切动刀的上下往复直线运动，动刀与固定在机架下部的定刀配合完成剪切动作，相比锯切、铣切等加工方式，这种剪切式结构无切屑产生，加工效率更高，切口平整无毛刺，适合大厚度韧性材料的裁切作业。侧板上分布的黄色圆点为铰接销轴的安装端盖，所有转动副均采用销轴加自润滑衬套的结构，可在长期高频往复作业中降低磨损量，减少日常维护的频次，铰接点的位置经过运动学仿真优化，保证动刀在下行裁切的行程末端保持近垂直的进给角度，避免出现斜切、带料的问题。

　　设备下部的黄色组件为裁切工位的压紧机构，在动刀接触待加工材料前，压紧块会率先压紧材料表面，防止裁切过程中材料移位导致的切口尺寸偏差，压紧力通过内部的弹簧结构自适应调节，可适配不同厚度、不同硬度的加工材料，不会出现压伤软质材料表面或是硬质材料压持不牢的问题。底部的一体式安装支座通过螺栓与设备安装基础固定，支座上设计有三角形加强筋结构，可承受裁切作业时的瞬时冲击载荷，安装孔位采用长圆孔设计，允许安装时进行小范围的位置调整，降低基础施工的精度要求。

　　从安装边界来看，设备整体的重心落在下部支座的中心区域，无需额外的配重结构即可保证运行稳定性，侧面预留的传动接口可适配电机驱动、液压驱动等多种动力输入形式，用户可根据自身生产线的动力配置情况选择对应的连接方式，设备的检修口均设置在侧板外侧，日常维护时无需拆解整体框架，即可完成销轴润滑、刀片更换、传动间隙调整等常规维保作业。整体结构的零件多采用钣金折弯、型材焊接的加工工艺，加工难度低，生产制造成本可控，所有易损件均采用标准化设计，可直接采购通用配件进行更换，降低设备的全生命周期使用成本。
