马奎纳N°01滚筒式工业处理设备结构

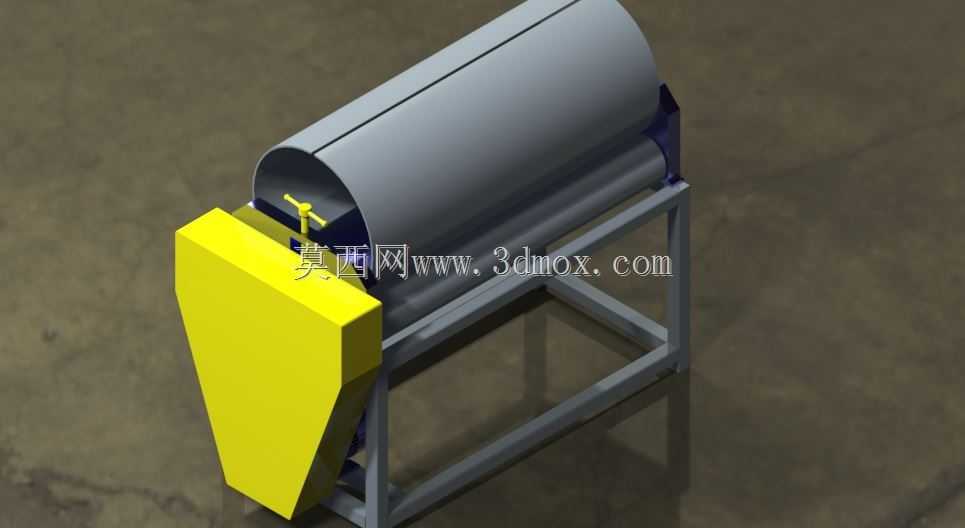

　　该设备采用卧式滚筒作为核心作业载体，配套方管焊接成型的梯型支撑机架，机架底部预留水平调节支脚安装位，可适配车间内存在一定平整度偏差的水泥安装基面，安装时无需额外浇筑预埋基础，仅需通过膨胀螺栓固定机架底脚即可完成就位，整体安装边界宽度控制在1.2米范围内，长度不超过1.8米，高度约1.4米，可适配中小型生产车间的边角工位布置，不会占用过多主通道通行空间。前端楔形进料结构采用大倾角导料面设计，可避免颗粒状、小块状待处理物料在进料口堆积卡滞，进料口端设置的十字形调节手轮，可通过改变进料挡板的开合角度控制单位时间内的物料进给量，适配不同处理效率的生产线节拍匹配需求。

　　滚筒主体采用薄壁卷制筒体结构，端盖与筒体采用螺栓可拆卸连接，方便后期对筒体内壁进行清理、更换内部作业组件，筒体与机架之间的支撑辊轮采用耐磨尼龙材质，可降低设备运行过程中的金属摩擦噪音，同时减少辊轮与筒体外壁的磨损量，延长易损件更换周期。从结构设计逻辑来看，该设备优先考虑了现场运维的便捷性，所有外露连接螺栓均采用标准公制规格，无需配备特殊专用工具即可完成拆装作业，滚筒的转动轴线与水平面设置了3度的微小倾角，可让进入筒体的物料在随筒体转动的过程中缓慢向出料端移动，无需额外设置内部推送机构即可实现物料的自动行进，简化了内部传动结构，降低了设备运行过程中的故障点。

　　在实际工业场景中，这类滚筒式结构可适配小型工件表面去毛刺、农产品初加工除杂、颗粒物料分级筛选等多种作业需求，仅需更换滚筒内部的作业组件即可切换不同功能，无需改动主体支撑与传动结构，具备较强的功能拓展性。设备的进料端护罩采用折弯成型的钢板结构，可避免物料从进料口飞溅伤人，同时护罩上预留了观察窗口，可在设备运行过程中实时查看内部物料的处理状态，无需停机开盖即可判断作业进度。机架的方管连接处采用满焊工艺处理，整体刚性可满足滚筒满载物料运行时的承重需求，不会出现明显的结构晃动，支撑辊轮的安装座设置了长条形调节孔，可在辊轮出现磨损后调整安装位置，保证辊轮与筒体外壁的接触压力处于合理区间，避免出现打滑或者筒体受力变形的问题。
