90度弯通方形法兰连接管道结构

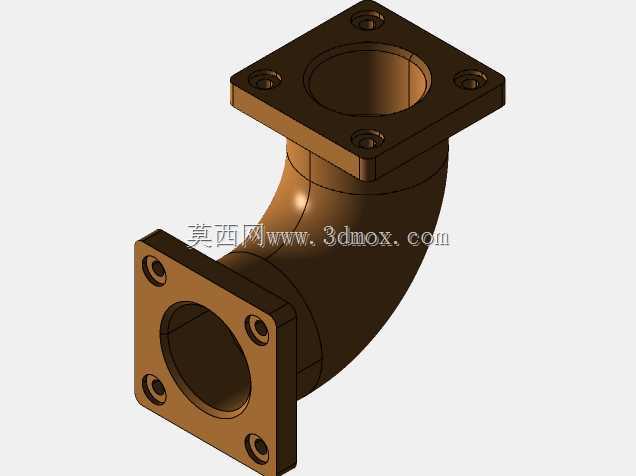

　　这款弯通管路构件主要应用在工业流体输送系统的管路转向节点，常见于液压站油路排布、化工介质输送管线、车间压缩空气管网、小型给排水支路等需要90度转向的管路布局场景，用来改变介质流向，同时通过两端的方形法兰结构实现与相邻管路、阀件或设备接口的刚性密封连接。从结构设计来看，构件整体为90度平滑圆弧弯转结构，弯曲段采用等通径设计，内壁做圆弧过渡处理，能够有效降低介质流经转向位置时的局部阻力，减少介质紊流、压损以及冲蚀磨损的问题，避免直角弯头容易出现的介质滞留、杂质堆积的情况，适配水、液压油、低压气体等多种常规工业流体的输送需求。

　　两端的连接结构采用方形法兰设计，每个法兰面均布4个螺栓安装孔，孔位按照对称排布原则设置，安装时可通过螺栓预紧力配合密封垫片实现端面密封，相比圆形法兰，方形法兰在小通径管路场景下安装对位更便捷，对安装空间的边界要求更低，适合设备内部紧凑空间的管路排布。设计过程中首先确定管路通径参数，匹配常规工业小通径管路的流量需求，弯曲半径按照管路通径的1.5倍取值，兼顾转向空间占用与介质流动性能，法兰面的螺栓孔中心距、孔径均参照对应压力等级的管路连接标准设定，保证与同规格标准法兰的互换性。

　　安装边界方面，两端法兰端面分别朝向垂直的两个方向，安装时需要预留法兰面螺栓的操作空间，尤其是弯管内侧的螺栓位置，需要保证扳手操作的最小空间余量，避免安装干涉；构件整体的轴向尺寸从一端法兰端面到另一端法兰端面的距离经过优化，在保证弯曲段强度的前提下尽可能压缩整体占用空间，适配紧凑布局的设备内部管路安装。构件的壁厚按照低压管路的承压要求设计，能够满足常规工况下的耐压强度需求，法兰与弯管本体采用一体化结构设计，避免焊接结构带来的焊缝泄漏风险，同时提升整体结构的刚性，减少管路振动带来的连接松动问题。

　　在实际选型应用中，可根据输送介质的特性匹配对应的材质，常规工况下采用金属材质即可满足强度与密封要求，若输送腐蚀性介质可更换对应耐腐蚀材质，安装时需要注意法兰端面的平行度，避免偏载导致密封失效，螺栓预紧时按照对角顺序逐步拧紧，保证密封垫片受力均匀。
