引擎风机结构展示三维建模作品

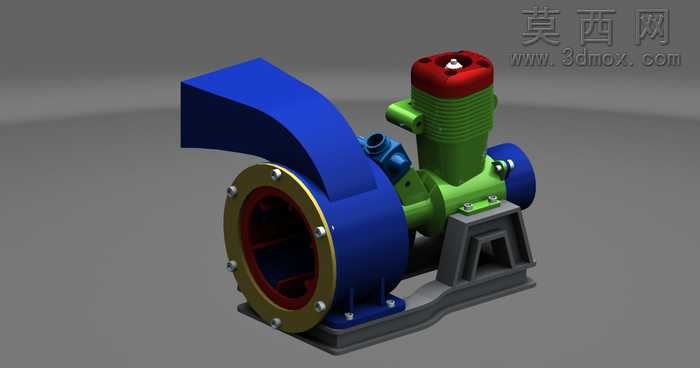

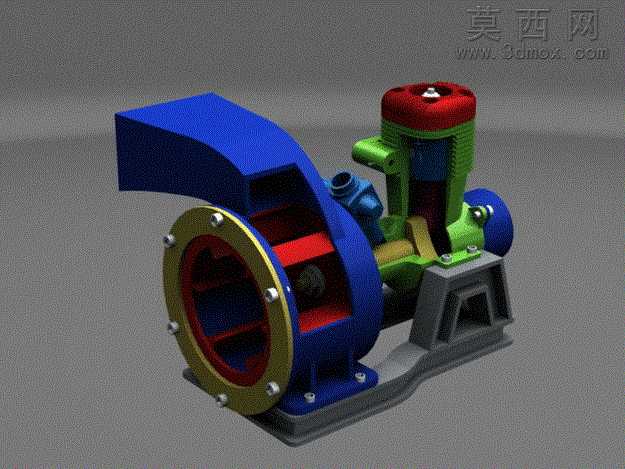

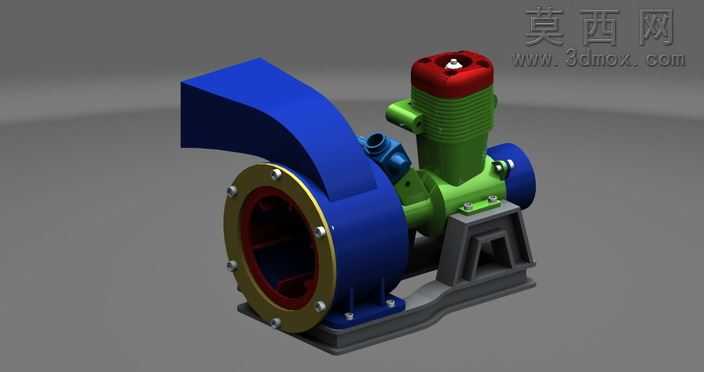

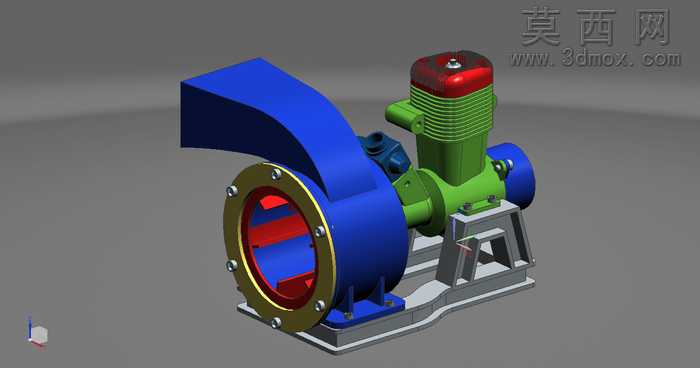

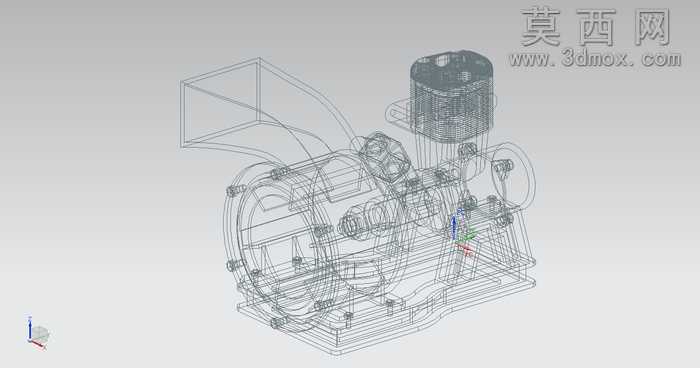

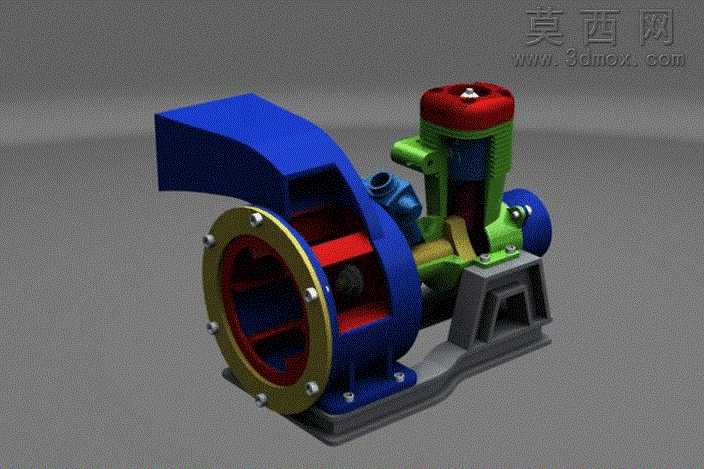

本作品为引擎驱动式风机的完整三维建模成果，建模过程严格遵循机械设计规范，对设备的每一处结构都进行了精准还原。整体建模从动力端与风室的装配基准出发，先完成一体式铸铁底座的结构搭建，底座采用带加强筋的镂空式设计，既保证支撑强度又合理控制整体重量，安装定位孔的位置完全匹配实际工业安装标准。动力单元部分还原了单缸引擎的完整结构，包含缸体、缸盖、散热鳍片、曲柄连杆传动结构、气门组件等细节，缸盖顶部做了红色涂装区分，缸体部分采用绿色主体搭配蓝色附属管路部件，清晰区分不同功能模块，传动连接部位的轴承、密封件都做了独立建模，还原真实的装配配合关系。风室部分采用蜗壳式流道设计，蓝色的蜗壳外壳做了流畅的曲面过渡，保证气流在壳体内的流动效率，进风口位置设置了带黄铜色金属质感的法兰连接圈，法兰上的固定螺栓按照圆周均匀排布，每一颗螺栓都做了螺纹细节与六角端头的建模，蜗壳内部的红色叶轮结构做了叶片弧度的精准设计，匹配引擎输出的转速特性，保证送风压力与流量符合设计预期。渲染阶段采用工业产品展示级的材质设置，铸铁底座赋予哑光深灰铸铁材质，带细微的铸造颗粒质感；金属法兰赋予抛光黄铜材质，带有真实的金属反射效果；塑料与涂漆部件分别赋予对应的哑光漆面质感，不同部件的粗糙度、反射率参数都经过反复调试，区分出金属、漆面、橡胶密封件等不同材质的视觉差异。布光采用三点布光结合环境HDR的方式，既清晰展现每一处结构细节，又通过柔和的阴影突出部件的装配层次，蜗壳的半剖展示视角可以直观看到内部叶轮与传动结构的连接关系，让观看者能够清晰理解引擎动力如何传递到叶轮，完成气流增压输送的完整工作过程。建模过程中对所有配合面都做了干涉检查，保证各部件之间的装配关系符合实际机械装配公差要求，没有出现结构穿模、配合错位的问题，完整还原了引擎风机从动力输入到流体输出的全部机械结构。
