五缸径向星形活塞发动机装配结构

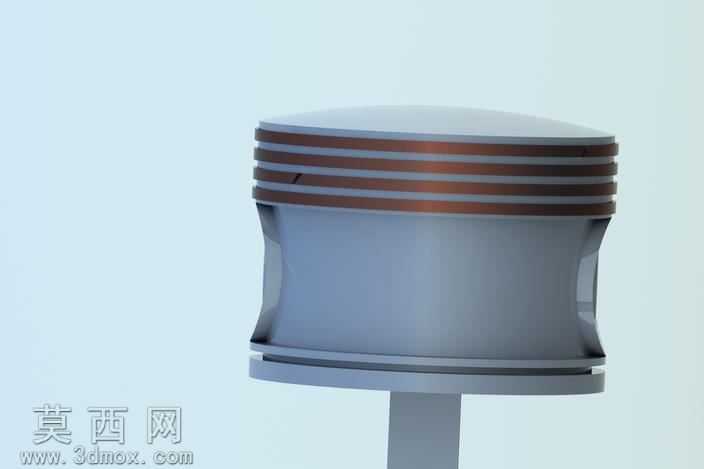

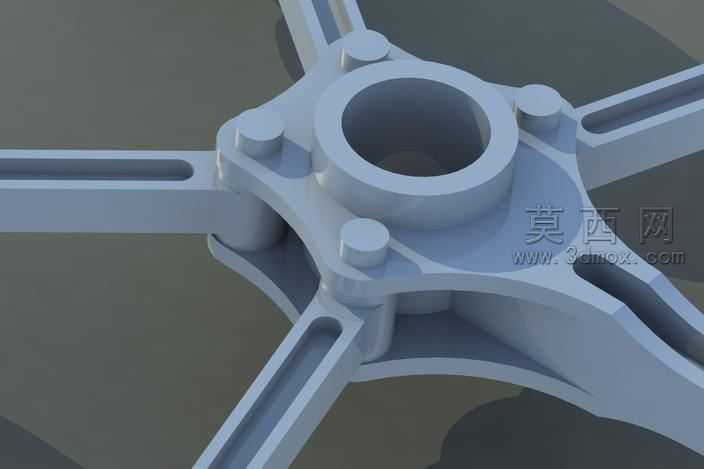

本作品为五缸径向布置的星形活塞发动机装配三维模型，整体采用中心曲柄连杆机构为核心的辐射式布局，建模过程严格遵循内燃机机械设计规范，对各部件的装配公差、运动干涉情况做了完整校验。建模阶段先完成中心曲轴主轴颈、曲柄销的参数化绘制，保证五个周向均匀分布的曲柄销相位角偏差控制在合理范围内，再依次构建连杆、活塞、活塞环、气缸套等核心部件，每一个零件的尺寸都参考通用小型航空星形发动机的实际参数设定，确保装配后各运动副的配合关系符合机械原理。渲染环节采用哑光金属材质模拟曲轴、连杆的铸钢本体质感，活塞顶部与裙部做差异化材质区分，活塞环使用深色耐磨金属材质还原真实零件的视觉特征，地面采用低饱和度哑光灰色背景，搭配柔和的漫反射光照与软阴影效果，清晰呈现五个活塞沿中心轴径向均匀排布的结构特征，各部件的连接关系、运动路径都通过渲染视角完整展现。设计思路上重点还原星形发动机径向紧凑布局的优势，相比直列发动机大幅缩减轴向尺寸，五个气缸围绕中心曲轴呈72度等角分布，保证动力输出的平顺性，建模时特意保留了各部件的装配基准面、配合轴径的细节特征，可直接用于运动仿真演示，直观展示活塞往复运动通过连杆转化为曲轴旋转运动的完整动力传递过程，整体结构无冗余设计，每一处细节都服务于星形发动机的工作原理展示，能够清晰呈现这类经典径向动力装置的机械构造特点。
