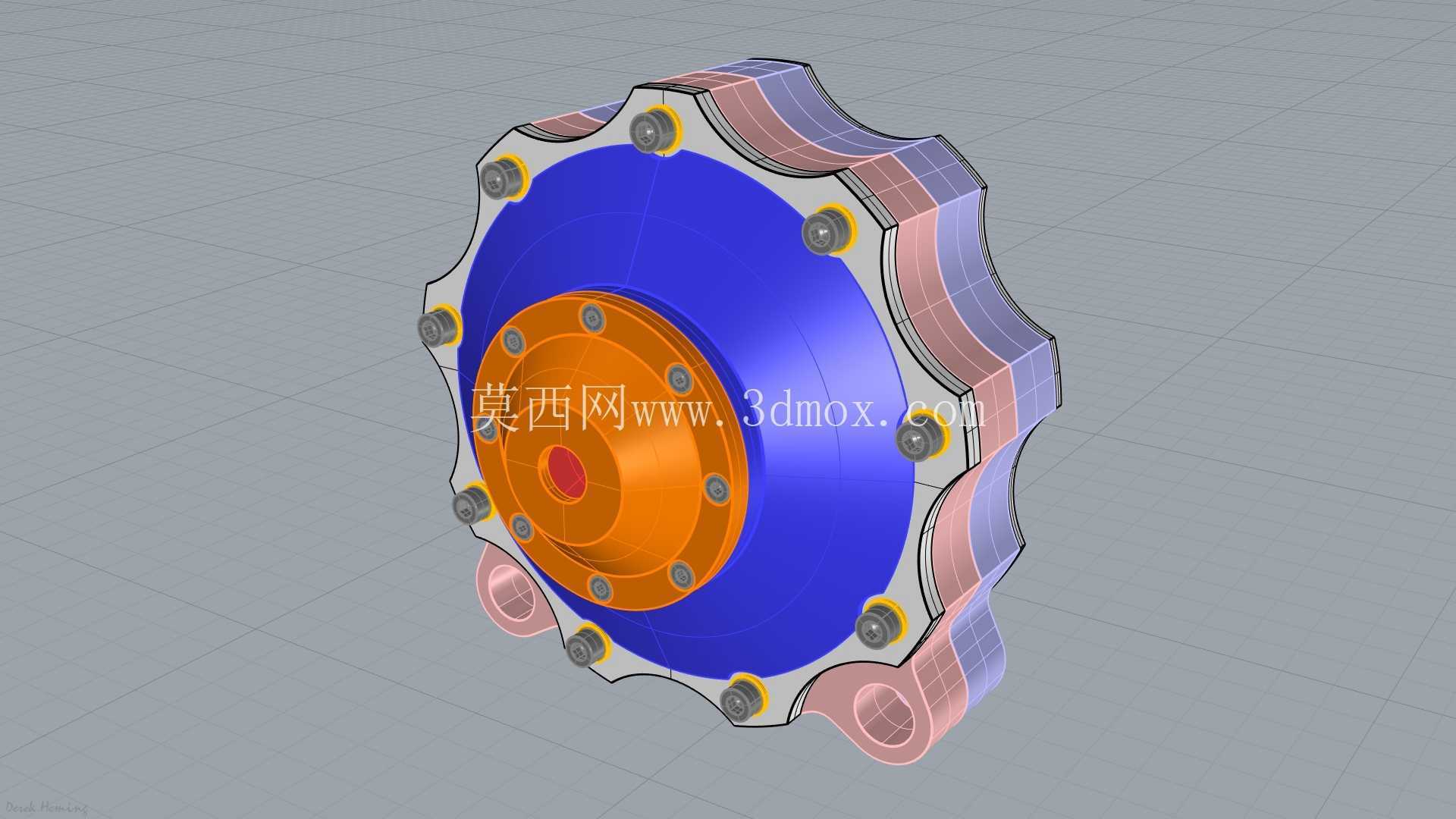

迪彼得罗转子式压缩空气动力引擎结构

　　该气动引擎核心采用偏心转子配气结构，压缩空气从壳体侧部进气口进入后，通过转子与壳体间形成的密封容腔容积变化推动转子持续回转，无需额外配气阀组即可完成进排气循环，结构紧凑度远高于传统活塞式气动马达。从实际应用场景来看，这类气动动力单元可适配小型自动化生产线的工件推送机构、易燃易爆工况下的无火花动力输出端、食品加工车间的低压驱动工位，也可作为小型气动工具的动力核心，替代传统电动马达满足防爆、无电磁干扰的特殊工况要求。

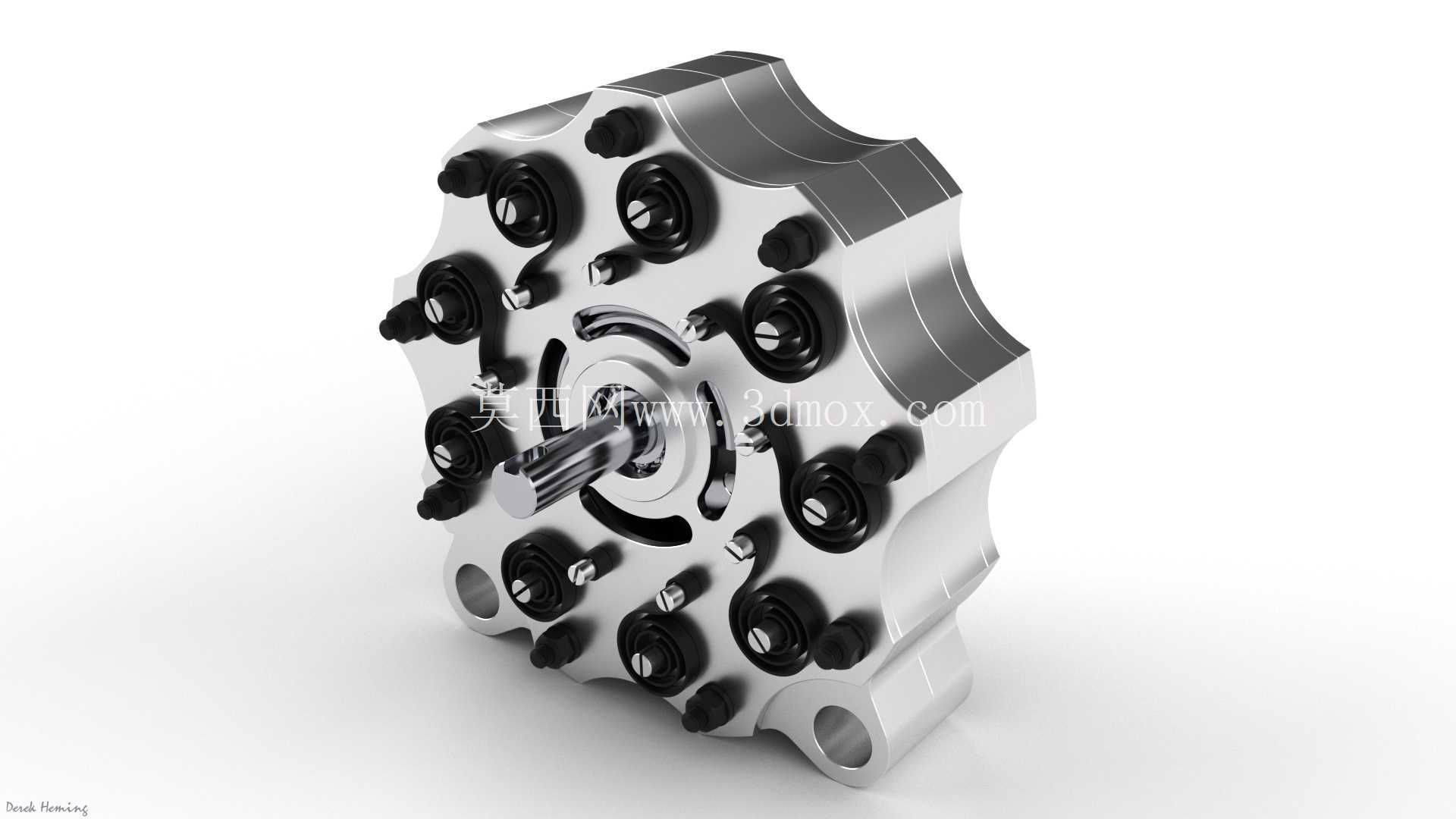

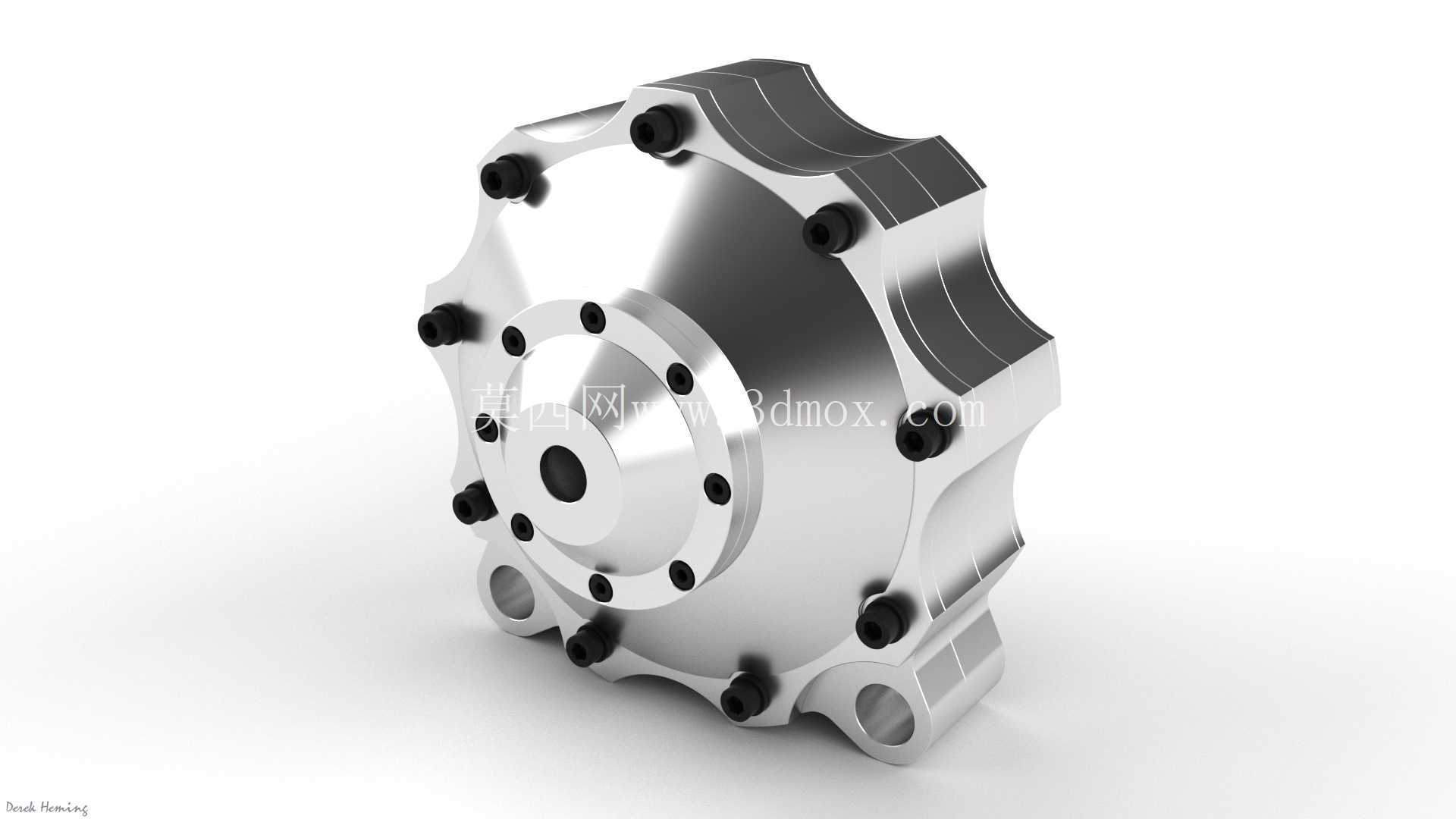

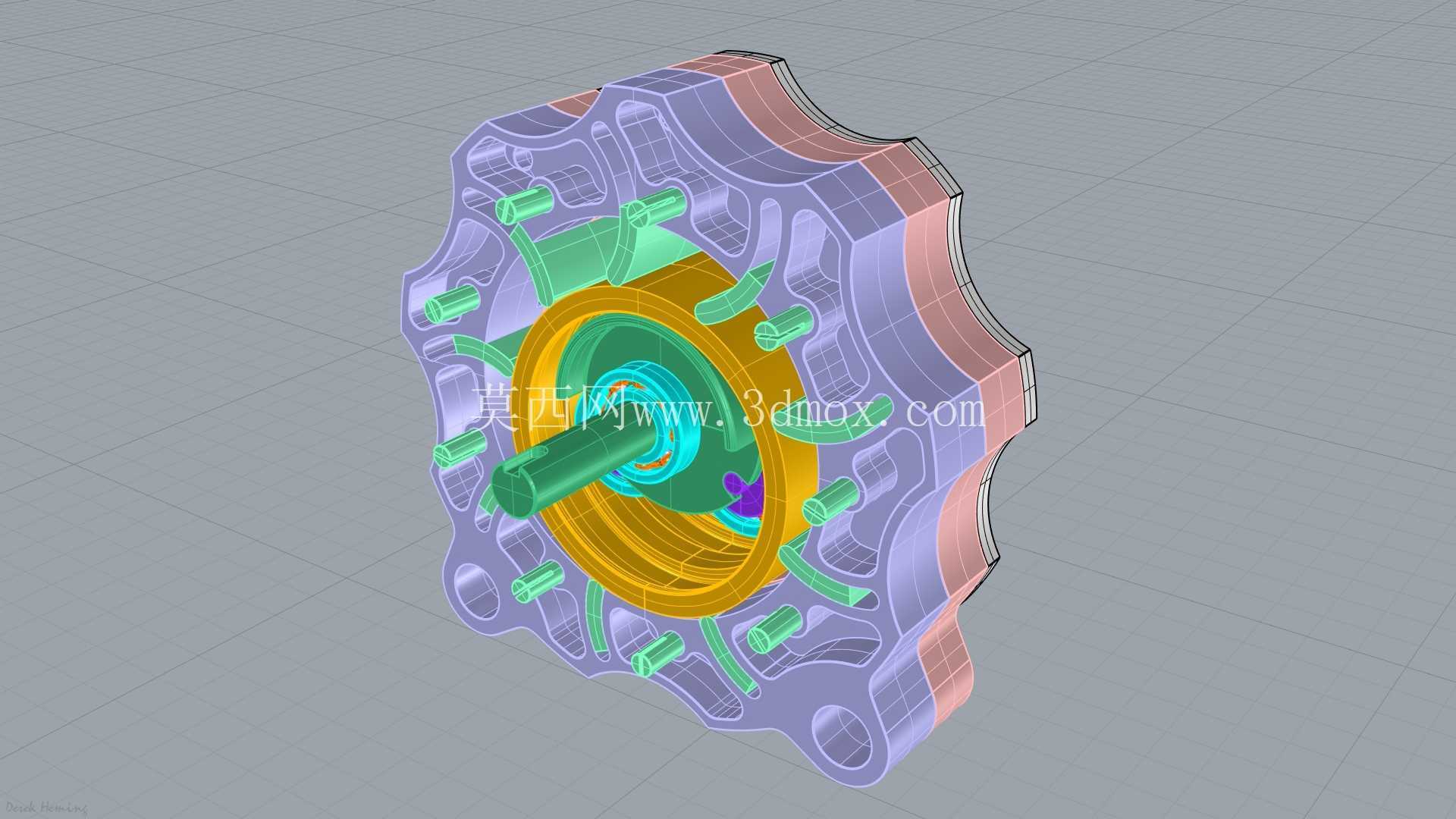

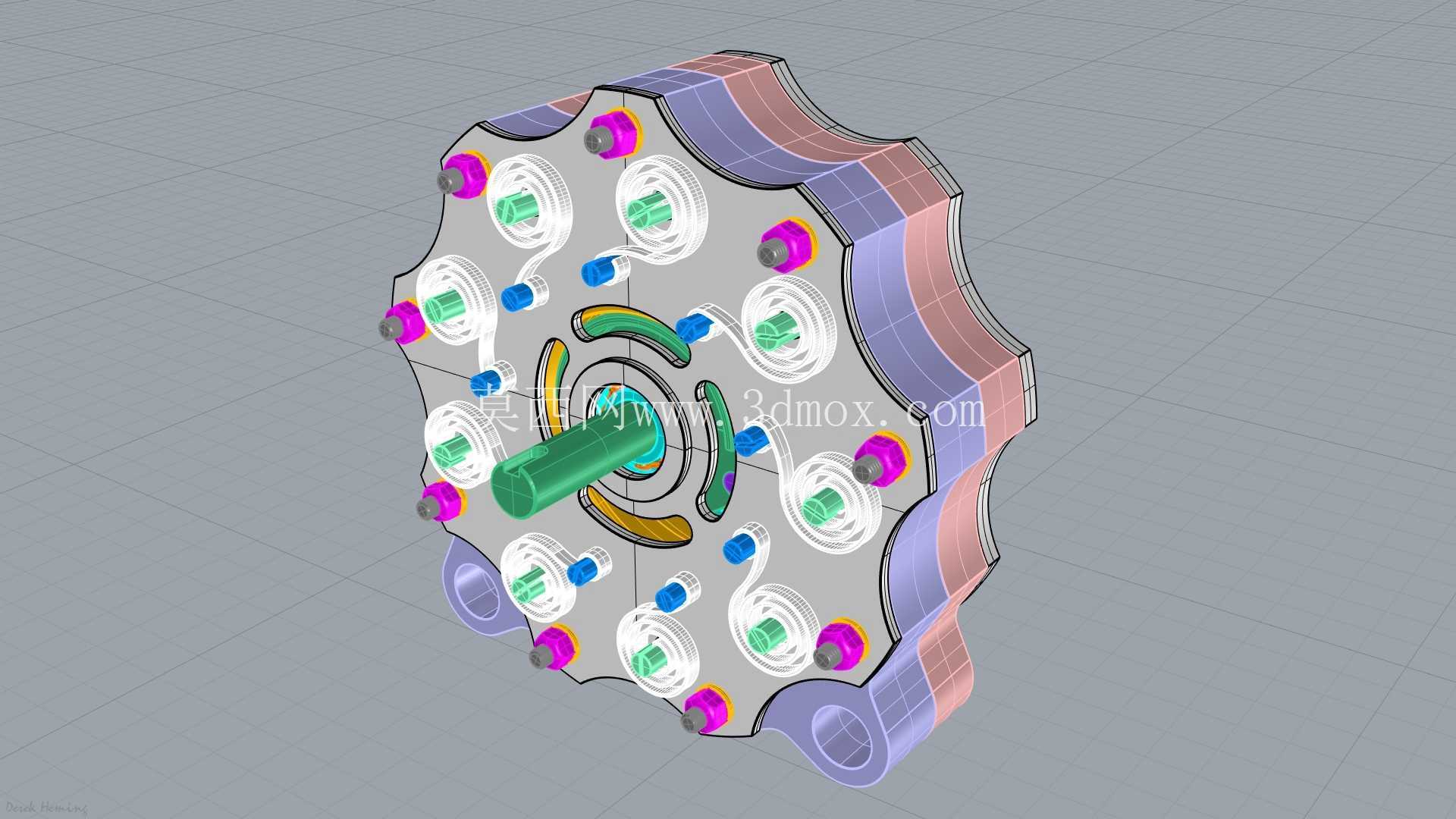

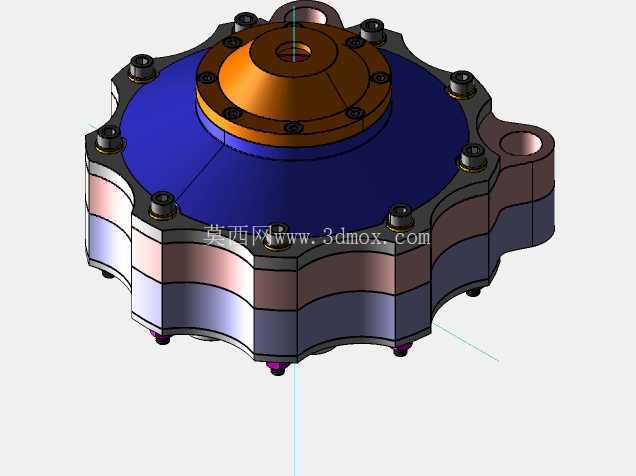

　　从结构设计逻辑来看，壳体采用周向多凸耳安装布局，每个凸耳位置预留贯通安装孔，可直接通过螺栓固定在设备安装面板上，安装孔的位置度公差控制在0.02mm以内，保证转子回转时与壳体的同轴度要求，避免运转过程中出现卡滞或密封面磨损过快的问题。转子部分采用一体化偏心结构，叶片与转子槽的配合间隙控制在0.01-0.03mm区间，既保证叶片可在槽内灵活滑动完成容腔密封，又不会因间隙过大导致压缩空气泄漏，影响动力输出效率。壳体内部的型线采用多段圆弧拟合设计，在保证容腔容积变化率满足扭矩输出要求的前提下，尽可能压缩壳体的径向尺寸，整体外轮廓最大径向尺寸控制在120mm左右，轴向厚度不超过60mm，可适配狭小安装空间内的动力布置需求。

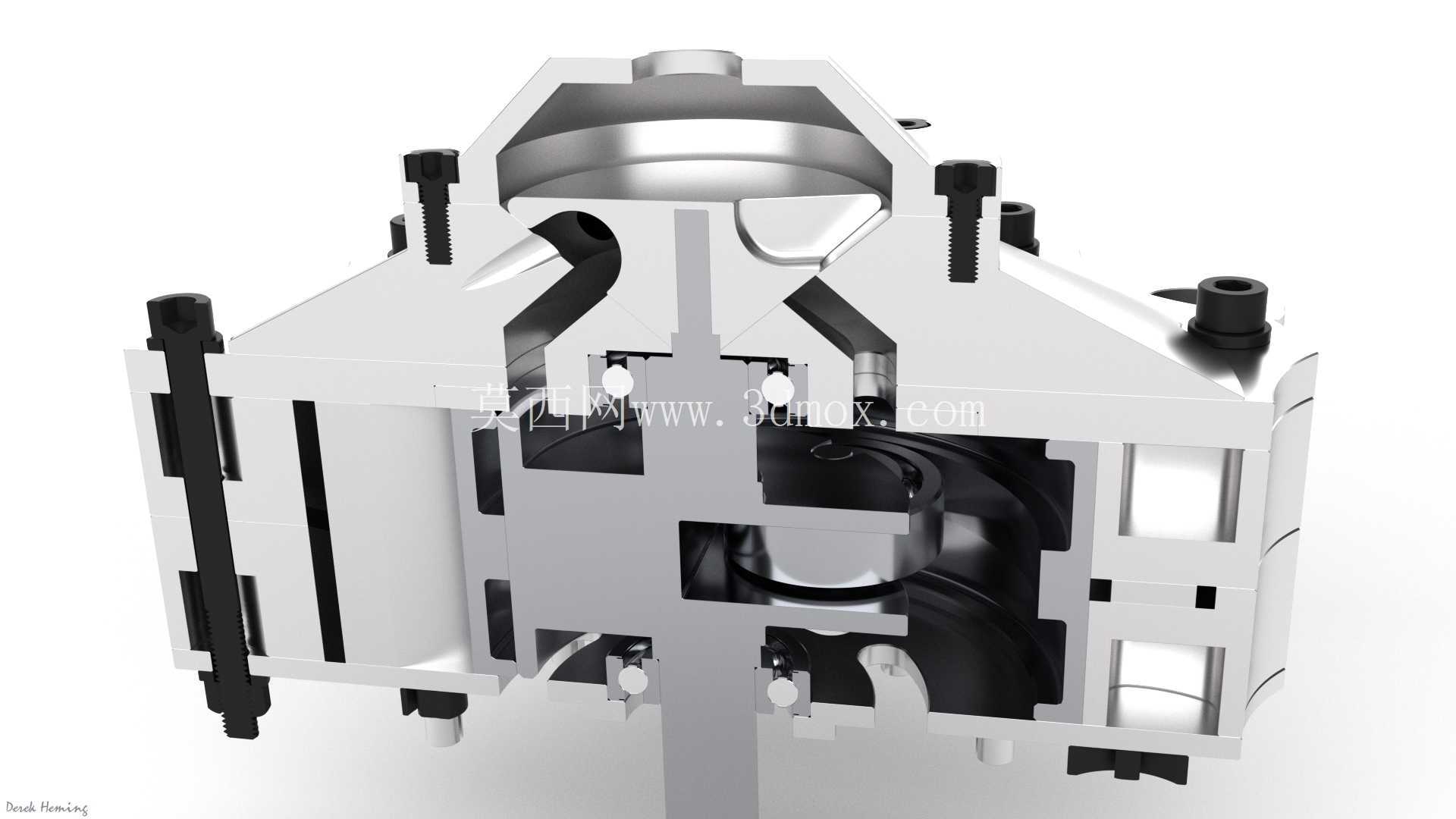

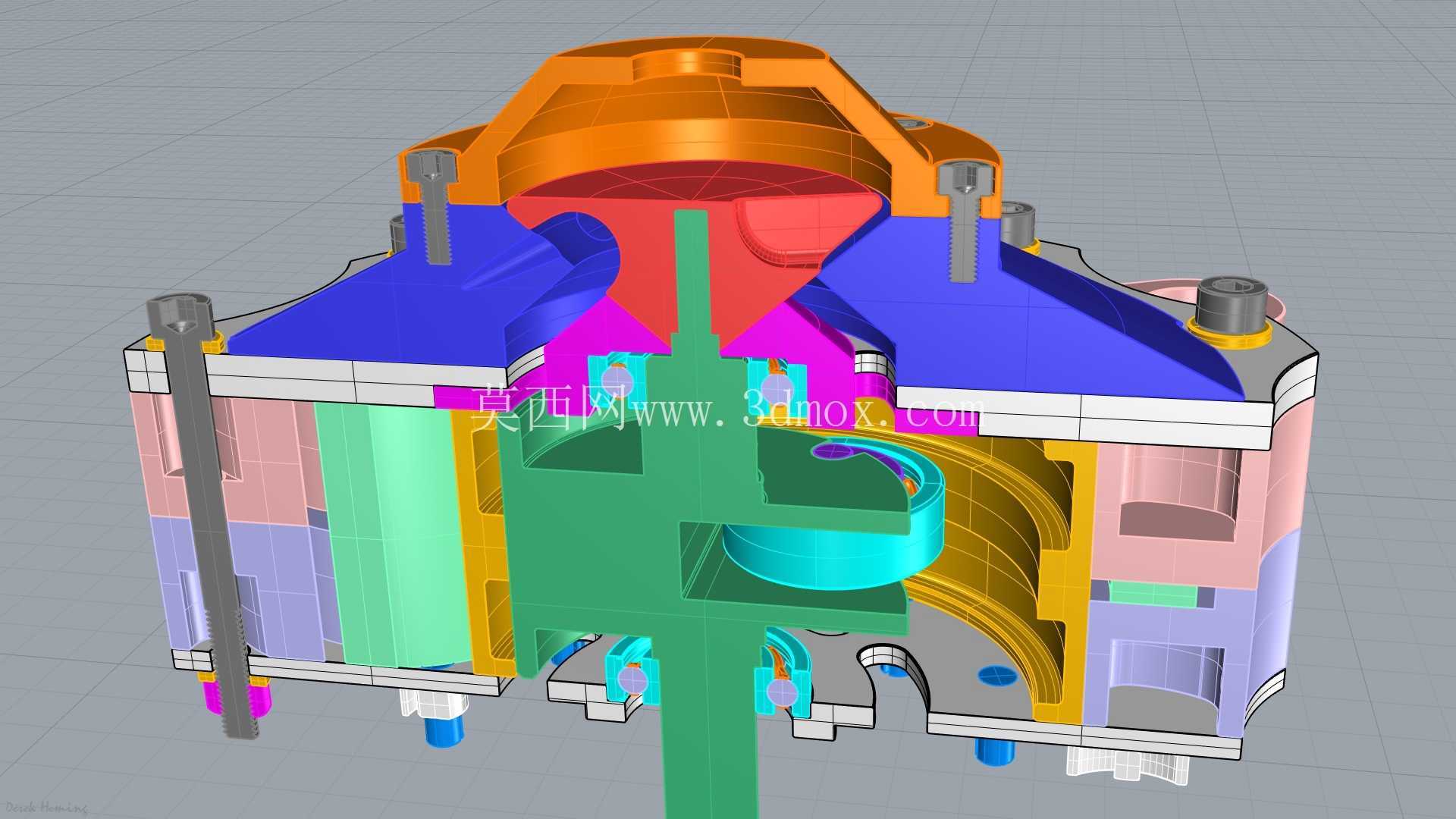

　　输出轴采用单端伸出结构，轴端预留标准键槽，可直接连接联轴器、同步带轮或小型齿轮组完成动力传递，轴伸端的密封采用双唇口橡胶密封圈，可有效防止运转过程中压缩空气携带的微量润滑油泄漏，同时避免外部粉尘进入壳体内部磨损配合面。壳体的进出气口采用内螺纹接口设计，可直接连接标准气动快插接头，无需额外加工转接结构，现场安装调试效率更高。从功能特性来看，该气动引擎可在0.4-0.8MPa的常规工厂压缩空气压力下稳定运转，空载转速可达3000r/min，额定输出扭矩满足小型工位的动力需求，且具备过载自动停转的特性，不会因负载过大出现烧损问题，相比电动动力单元在频繁启停、过载风险高的工况下使用寿命更长。

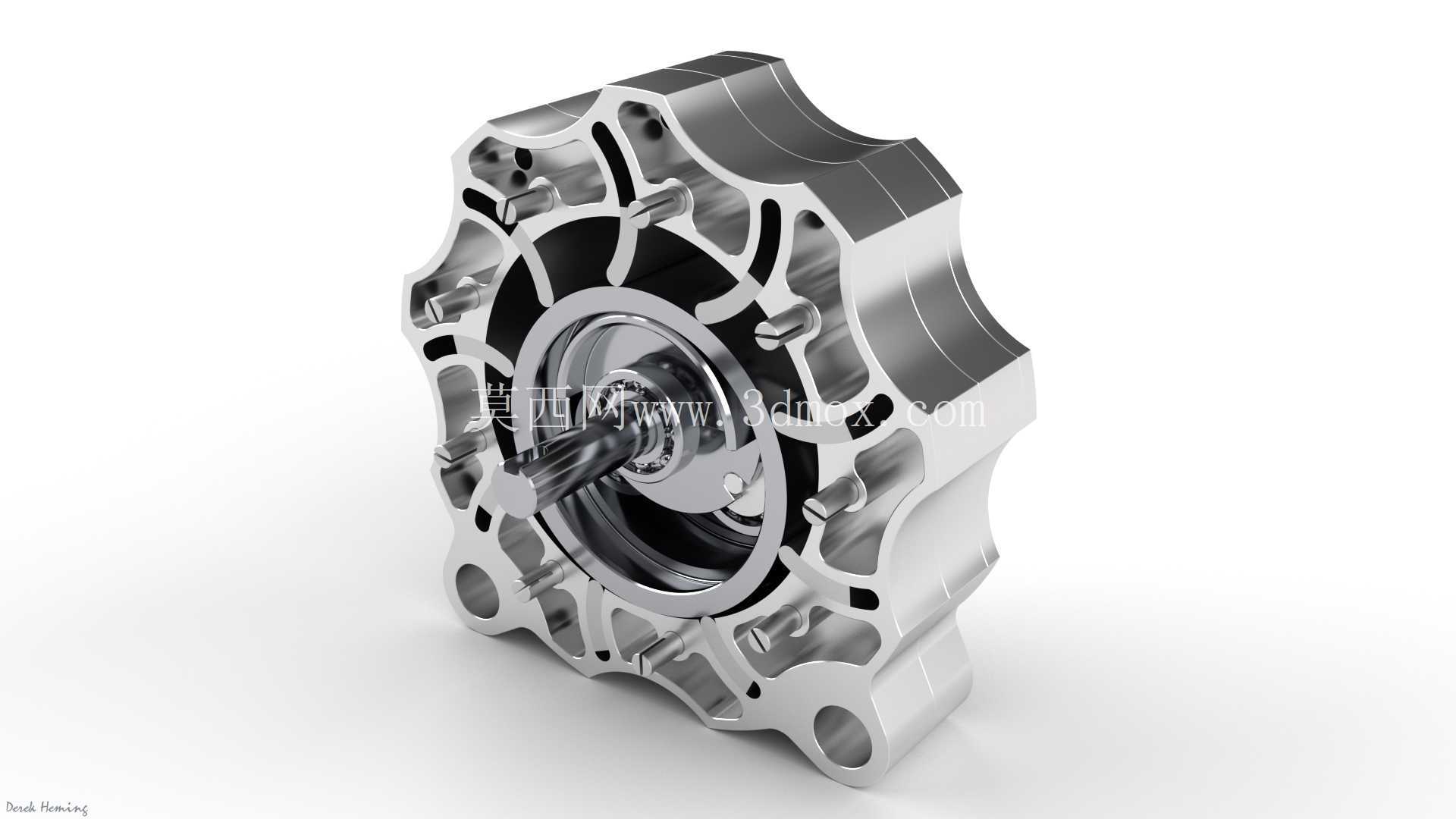

　　设计过程中针对转子与壳体的密封面做了耐磨处理考量，配合面表面粗糙度控制在Ra0.8以下，减少长期运转过程中的磨损量，延长设备维护周期。壳体外部的镂空减重结构并非单纯为了美观，每一处镂空位置都经过应力校核，在保证壳体刚性满足耐压要求的前提下，尽可能降低整体重量，最终整机重量控制在1.2kg以内，方便在移动工位或轻型设备上搭载使用。
