OOK品牌钥匙孔吊片金属锁具安装配件

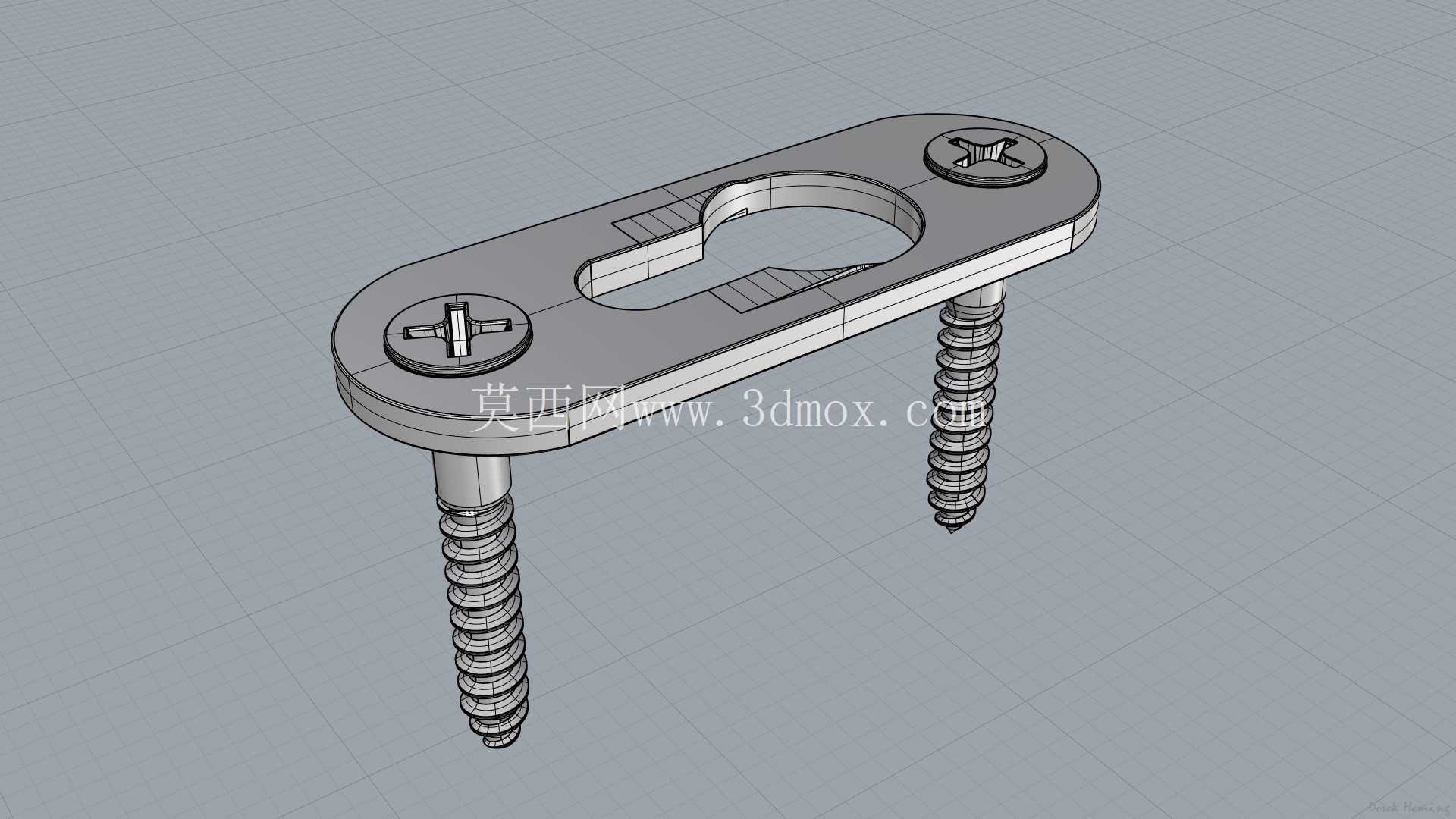

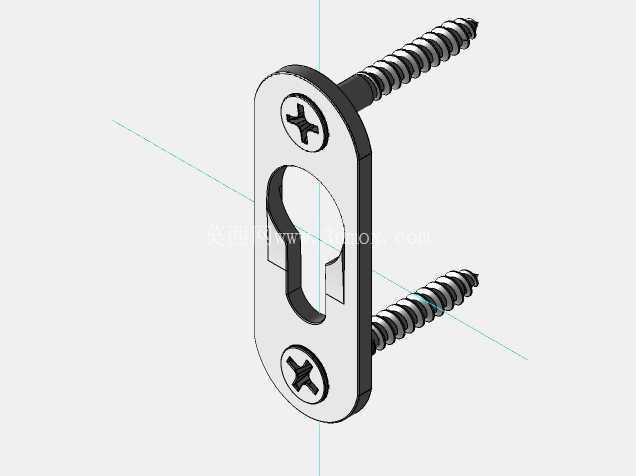

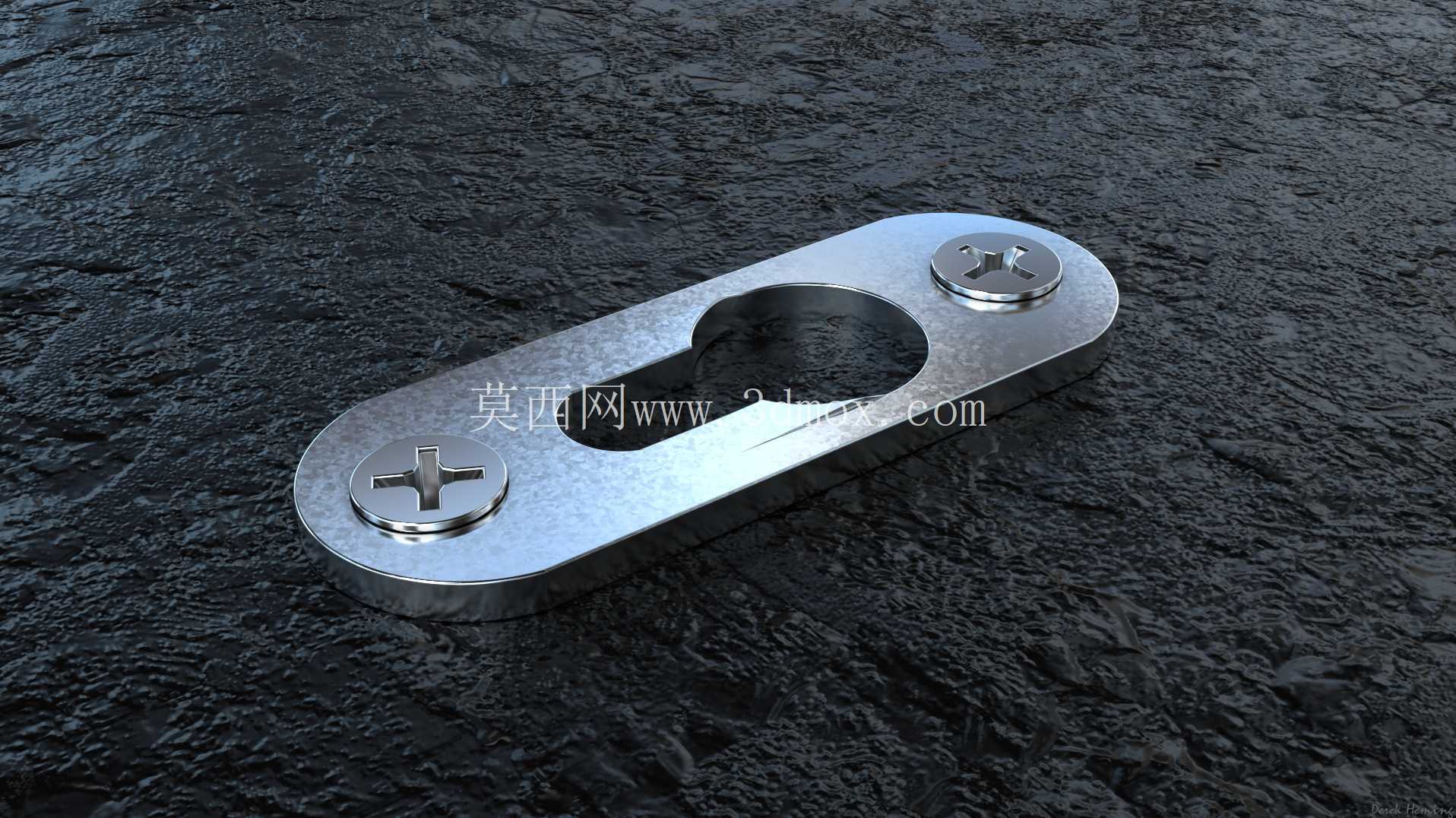

　　这款金属锁孔吊片是锁具安装、小型构件壁挂固定场景中常用的连接配件，日常在柜门锁具加装、小型五金件壁挂布设、工业柜体侧装附件固定等场景中都能见到它的应用。从结构设计来看，整体采用长条形圆角金属片构型，主体做了镀锌钝化的表面处理，能在常规室内非强腐蚀环境下长期使用，避免表层锈蚀影响安装精度与结构强度。片体上预留了两个十字盘头螺丝的安装孔位，两个孔位沿片体长轴方向对称分布，适配常规M3-M4规格的十字槽盘头紧固螺丝，安装时可直接通过这两个孔位将吊片预先固定在待安装的基材面上，无论是木质柜体、冷轧钢电控柜内壁还是铝合金型材安装面，都能通过匹配的螺丝完成牢靠固定。

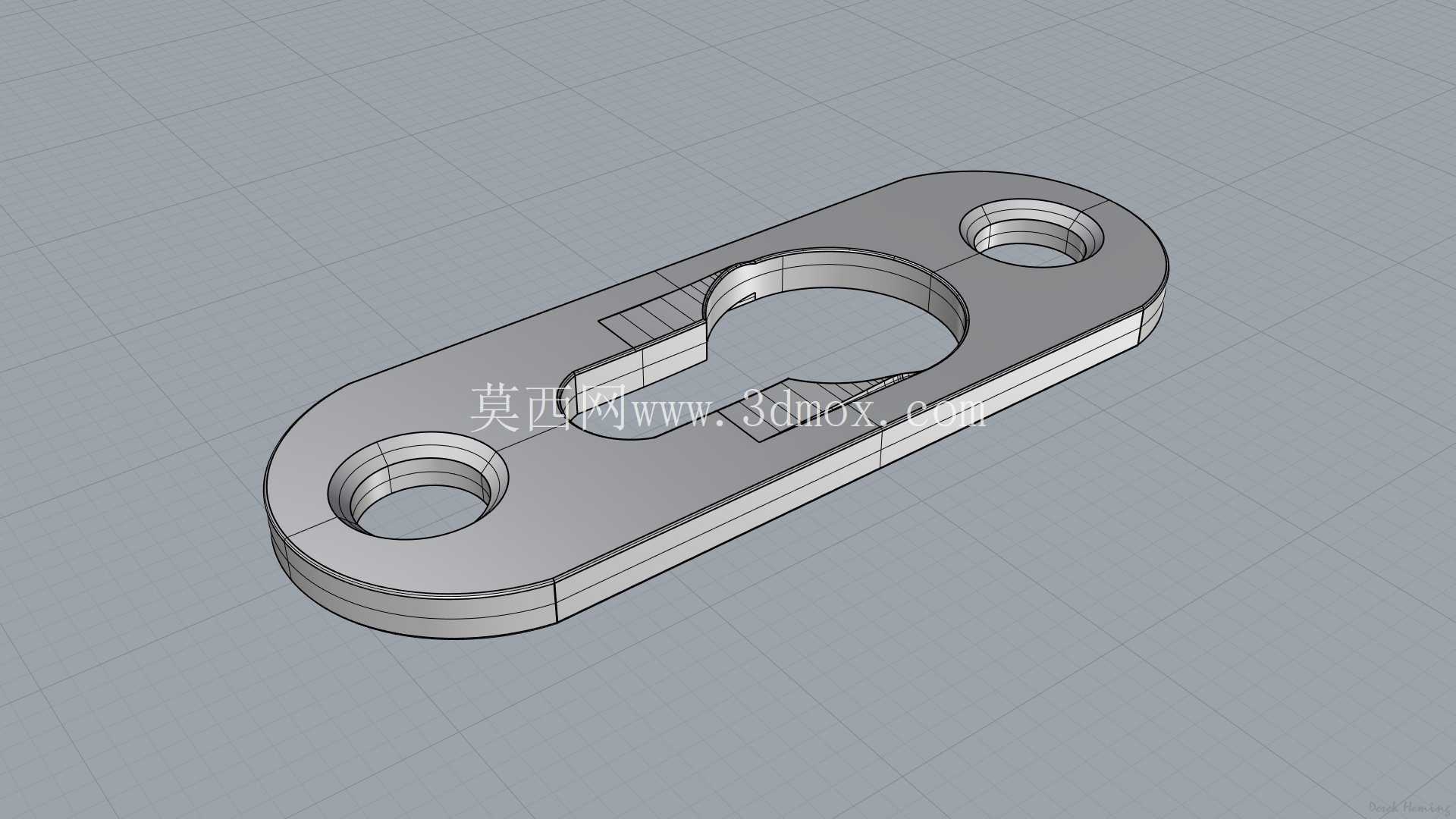

　　片体中部的开孔是核心功能结构，采用一端圆形通孔衔接长条形腰型孔的钥匙孔构型，圆形段的孔径略大于配套挂装件的挂柱头直径，腰型段的槽宽小于挂柱头直径、大于挂柱的杆部直径，安装时只需将挂装件的挂柱头对准圆形段推入，再沿腰型孔方向滑移到位，就能完成挂装锁定，不需要额外的卡扣或者紧固件辅助，拆装时反向操作即可快速脱离，兼顾了固定可靠性与拆装便捷性，在需要频繁拆装维护的小型外挂部件场景下，这种结构能大幅降低后期维护的拆装工时。从安装边界尺寸来看，整体片体厚度控制在2mm左右，安装后突出基材面的高度仅为片体厚度加螺丝头部的高度，整体外凸尺寸不超5mm，不会因为配件突出过多影响周边构件的布设，也能避免突出棱角剐蹭操作人员或者布线。

　　片体的所有边缘都做了R0.5左右的圆角倒钝处理，没有尖锐的冲切毛边，安装操作时不会划伤手部，也不会在安装过程中刮伤相邻构件的表面涂层。在实际选型应用中，这类吊片的承重能力主要和片体材质厚度、安装螺丝的规格以及基材的握钉力相关，2mm厚度的冷轧钢基材搭配两个M4螺丝固定在实体基材上时，单组吊片可稳定承载5kg以内的静态挂装载荷，足够覆盖常规小型锁具附件、壁挂式小型传感模块、轻型管线固定座等构件的挂装需求。

　　设计这类构件的三维模型时，需要重点关注中部钥匙孔的两段衔接处的过渡圆角，避免直角应力集中导致挂装受力时孔位开裂，同时两个安装孔的中心距需要和配套挂装件的挂点间距做公差匹配，通常安装孔位会预留0.2mm的位置公差，抵消基材安装时的钻孔位置偏差，保证现场安装时能顺利对位。另外片体的圆角处理不仅是出于安全考虑，也能在冲压加工时降低模具刃口的应力集中，提升模具的冲压使用寿命，减少批量生产时的毛刺产生概率。
