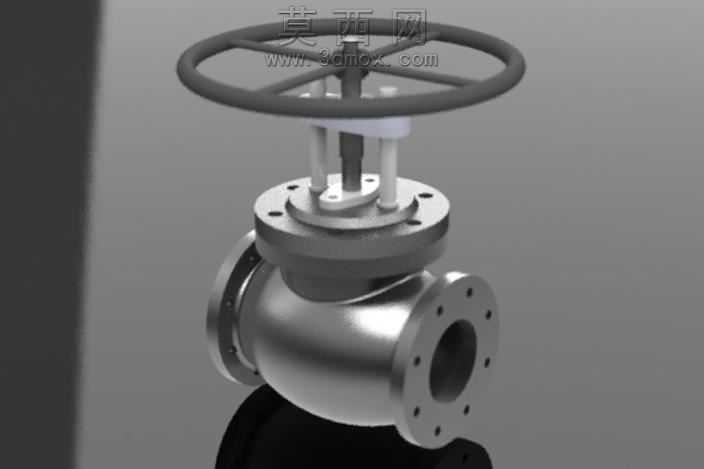

本作品为手轮驱动法兰连接直通式截止阀的三维设计成果,建模过程严格遵循工业阀门的通用设计规范,以SolidWorks为核心建模工具,采用自底向上的装配建模思路完成全结构搭建。首先对核心零部件进行参数化建模:阀体部分采用铸钢件的流线型流道设计,建模时通过放样特征构建直通式流体通道,两端法兰盘严格匹配公称通径对应的螺栓孔分布参数,法兰密封面采用凸面结构设计,保证管路连接时的密封可靠性;阀瓣与阀座的密封副采用锥面配合结构,建模时通过精确的角度约束保证密封面的贴合度,满足截止阀截断介质时的密封性能要求。阀杆部分采用梯形螺纹传动结构,建模时还原了螺纹的牙型参数与行程长度,保证手轮旋转时阀杆可带动阀瓣完成精准的升降启闭动作;顶部手轮采用轮辐式结构,通过圆周阵列特征完成轮辐的均匀分布,手轮与阀杆的连接部位设置键槽定位结构,保证扭矩传递的稳定性。中法兰部位采用螺栓紧固连接结构,建模时还原了垫片的放置槽与螺栓的装配间隙,阀盖与阀体的配合面设置密封垫片安装位,满足中腔的密封要求。材质渲染阶段,阀体、阀盖等承压部件赋予铸钢哑光金属材质,还原工业铸钢件的表面质感;手轮部分赋予黑色酚醛塑料材质,匹配实际工业阀门手轮的防滑绝缘特性;阀杆、螺栓等外露金属件赋予不锈钢抛光材质,区分不同零部件的材质属性,提升模型的真实感。结构设计上充分考虑截止阀的流体阻力特性,流道部位采用平滑过渡设计,减少介质流经时的压损;启闭行程的参数设置匹配公称压力对应的密封比压要求,保证阀门在额定工况下可实现可靠的启闭与密封。整体装配过程添加了完整的配合约束,手轮旋转、阀杆升降、阀瓣启闭的动作可实现动态模拟,直观展示截止阀的工作原理,模型各零部件的尺寸参数均符合行业通用标准,可直接用于教学演示、产品选型参考以及虚拟装配仿真场景。
