自行车飞轮传动系统概念结构设计

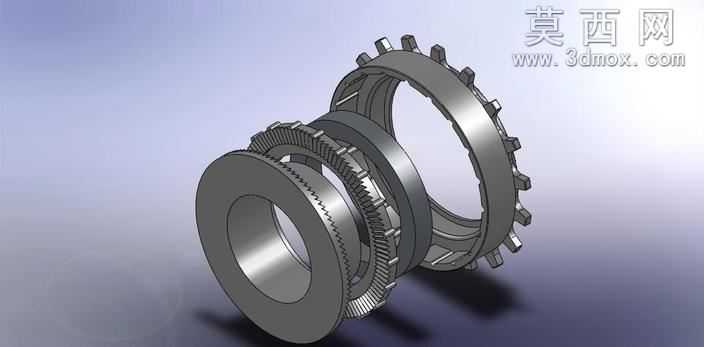

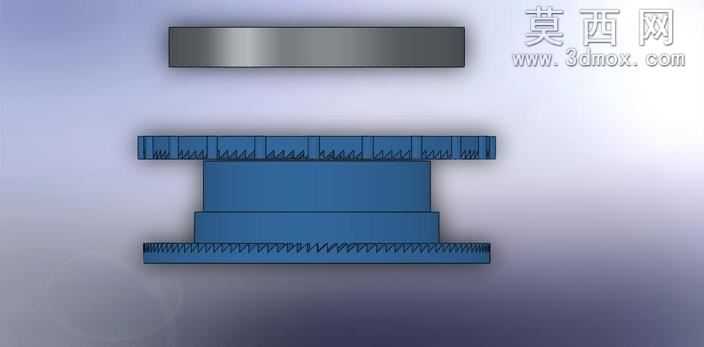

本作品为自行车飞轮传动系统的初代概念三维设计，整体采用SolidWorks完成全参数化建模，建模过程中严格遵循机械传动部件的设计逻辑，对飞轮的多层嵌套结构、齿形轮廓、配合间隙都做了精细化的参数设定。从结构设计来看，该概念飞轮采用多组齿轮同轴嵌套的布局，外层设置有适配棘轮结构的卡齿，中层与内层分别布置不同模数的传动齿圈，各层构件之间预留了合理的装配公差，可直观展现飞轮传动过程中动力传递、单向离合的工作原理。渲染阶段采用金属材质赋予所有构件，还原钢制传动零件的金属质感，对齿面、轴孔配合面做了精细化的表面处理区分，配合柔和的环境光影，清晰呈现各层齿轮的啮合关系、零件的轮廓细节与结构层次。设计思路上，该作品聚焦自行车飞轮的结构创新探索，打破传统单组飞轮的结构定式，尝试通过多层齿圈的集成化布局探索传动效率优化的可能性，作为概念迭代的首个版本，完整保留了初始设计的结构特征，所有齿形参数、配合尺寸都具备可编辑性，可在此基础上开展后续的结构优化、受力仿真、装配验证工作，也可作为机械传动教学、自行车零部件设计参考的直观三维素材，帮助设计者快速理解飞轮传动的核心结构逻辑，为后续的产品迭代优化提供基础的三维模型支撑。
