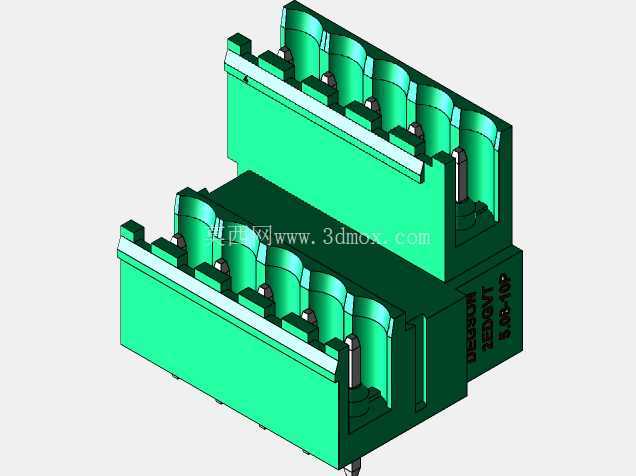

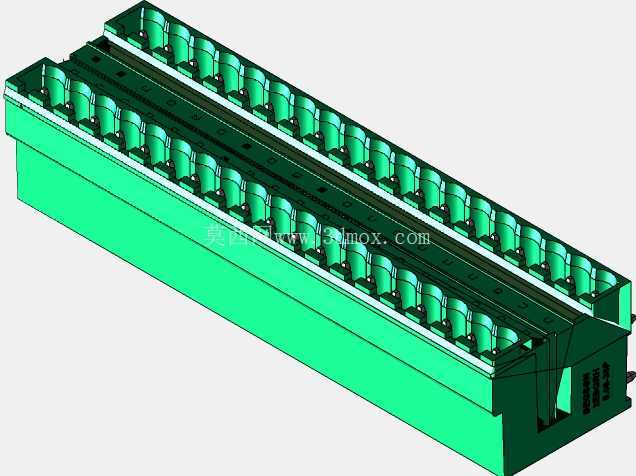

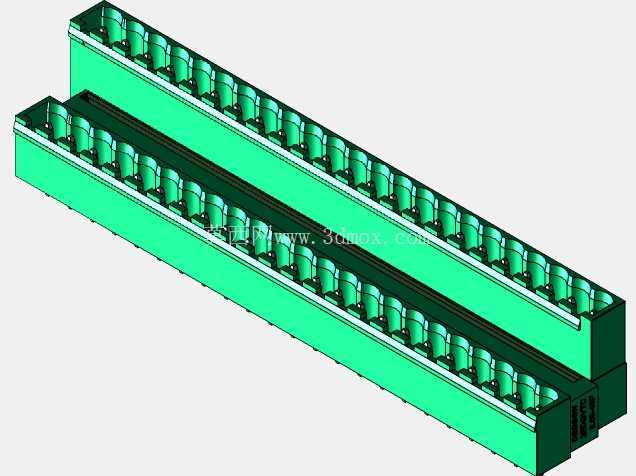

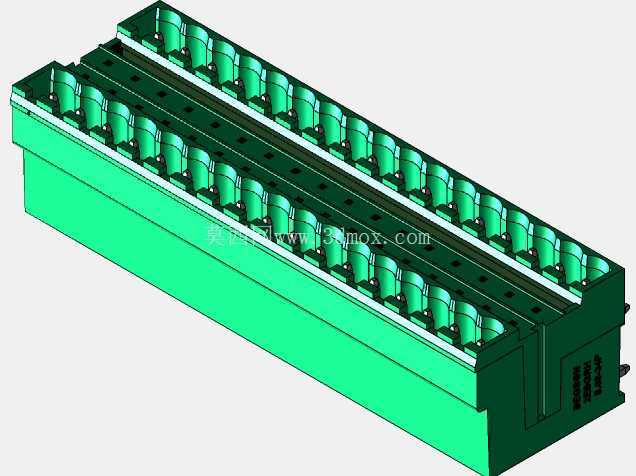

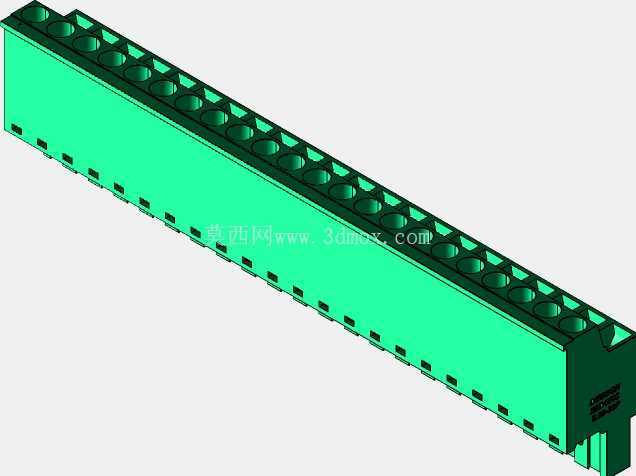

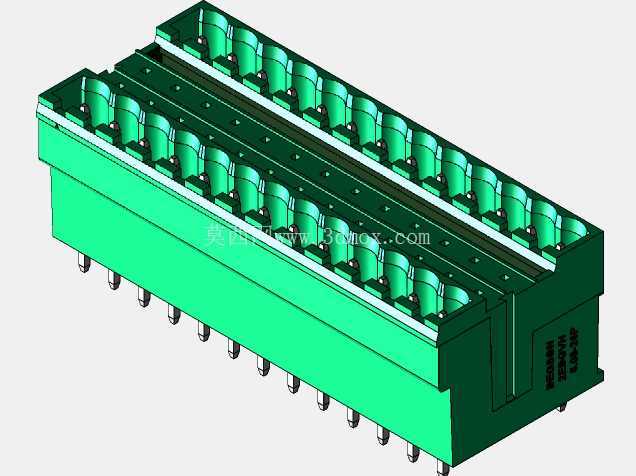

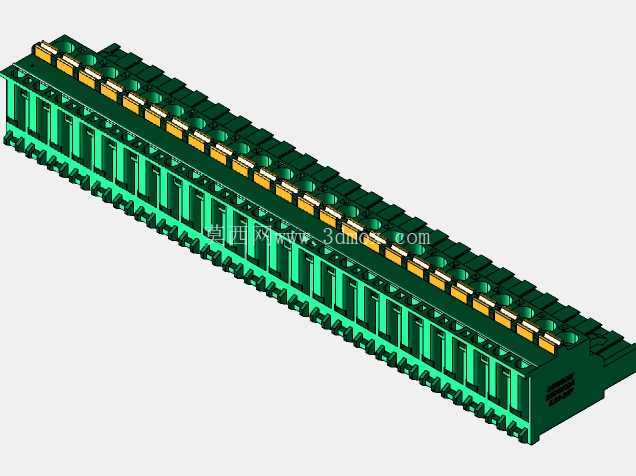

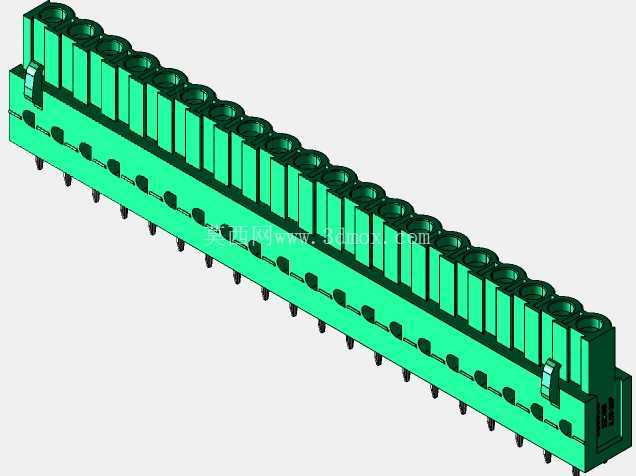

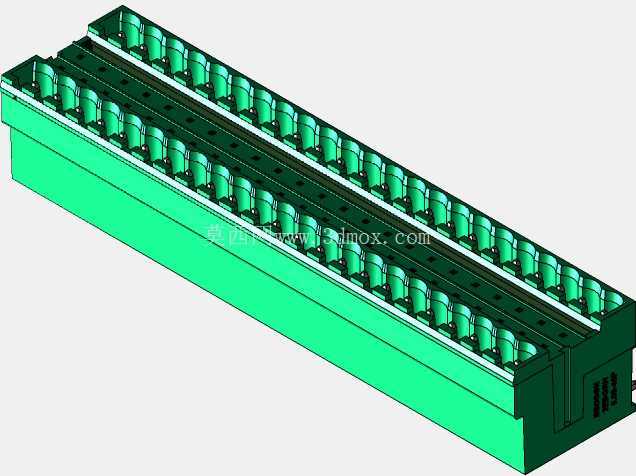

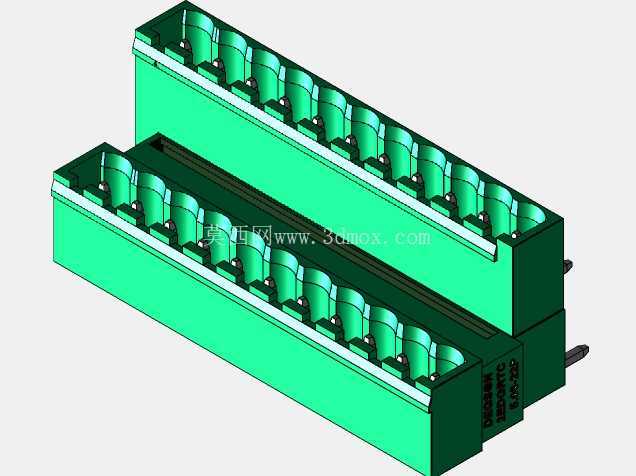

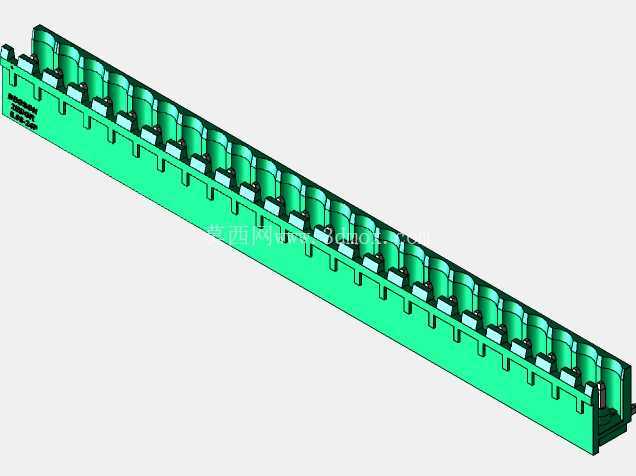

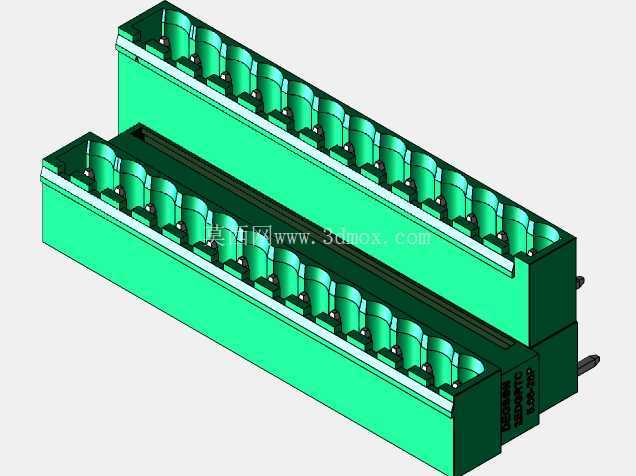

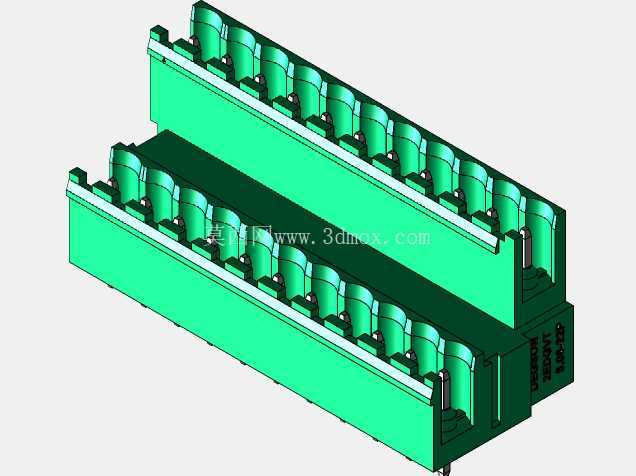

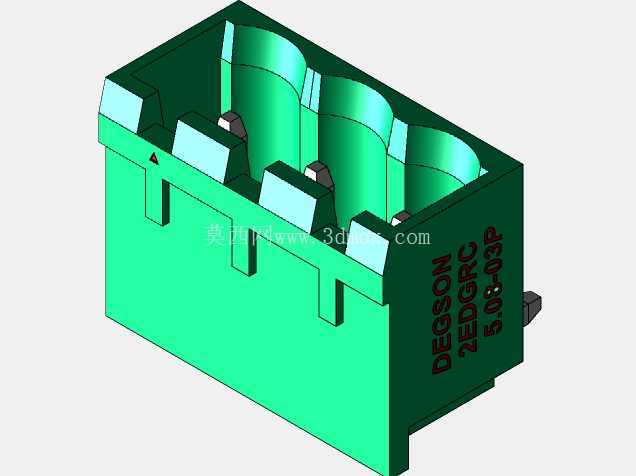

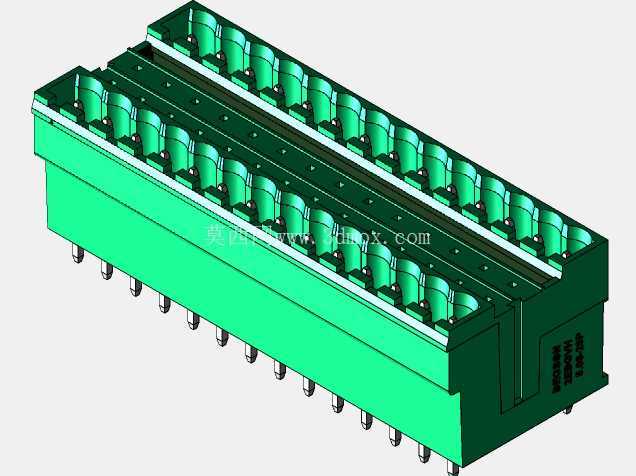

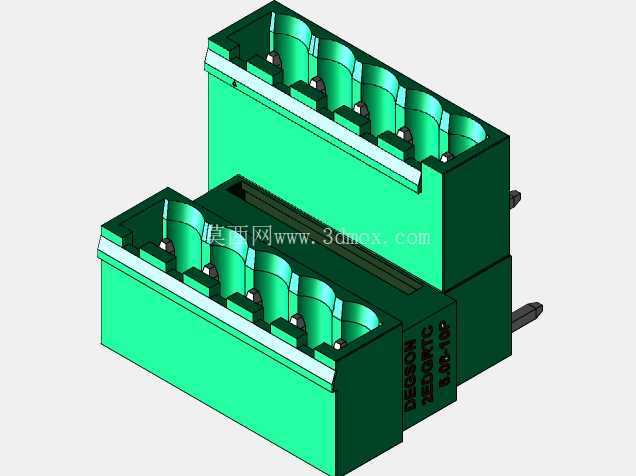

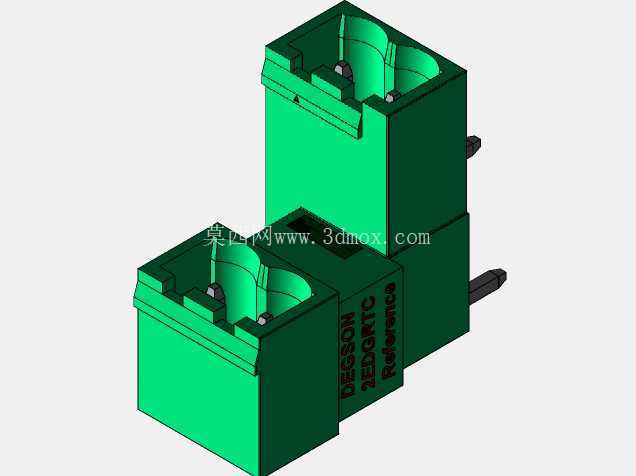

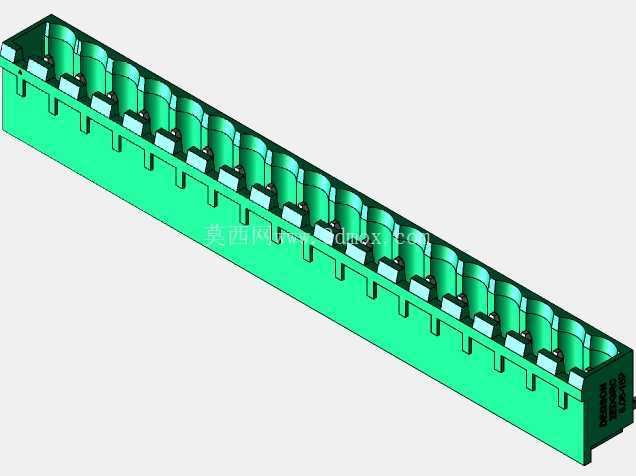

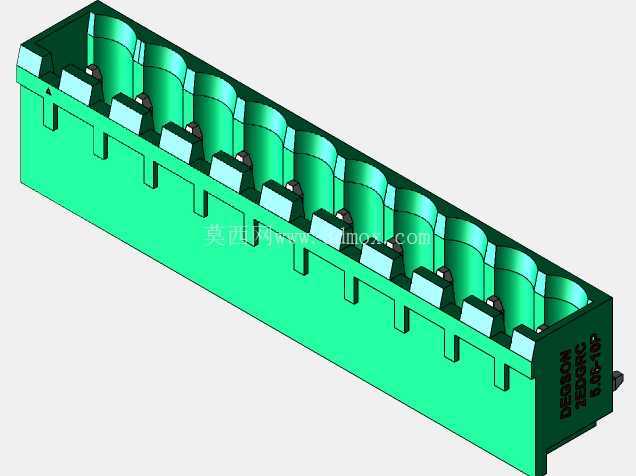

DEGSON5.08间距可插拔接线端子组件

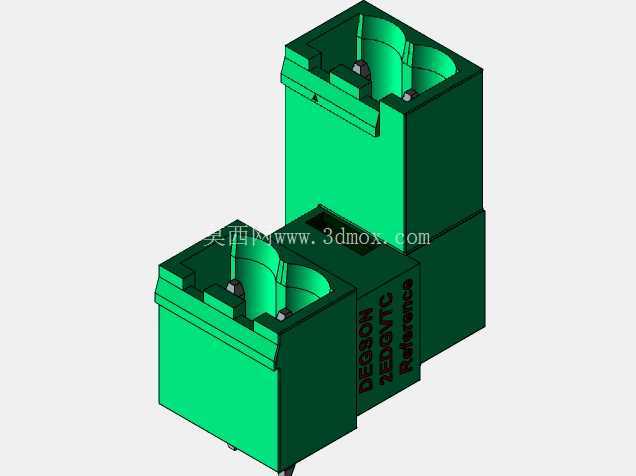

　　在工业电控柜内部布线、小型测控设备PCB板外接线路、楼宇自控模块信号转接这类场景里，插拔式接线端子的使用频率一直很高，这次建模的5.08mm间距系列可插拔接线组件，就是针对这类需要频繁拆装、接线密度适中的电气连接场景设计的。日常做设备调试的时候，经常遇到需要把控制板从柜体里拆下来检测的情况，如果用焊死的接线柱，拆线要一根根拧，装回去还要核对线序，很容易接错返工，这种带插拔结构的端子，公座焊在PCB上，母座预压好导线，拆装的时候直接拔插整个母座就行，不用反复拧螺丝，线序也不会乱，批量装配的时候能省不少工时。

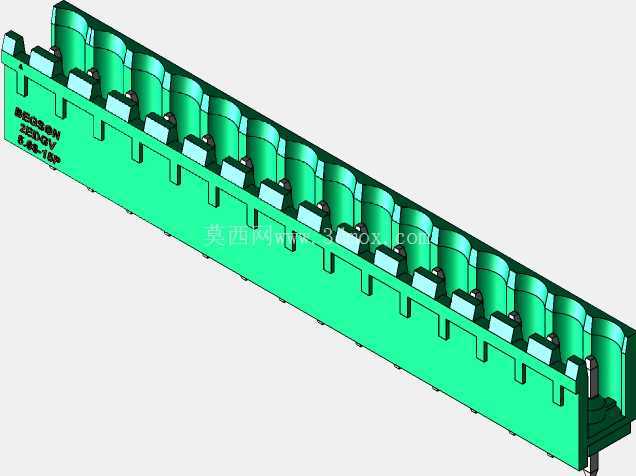

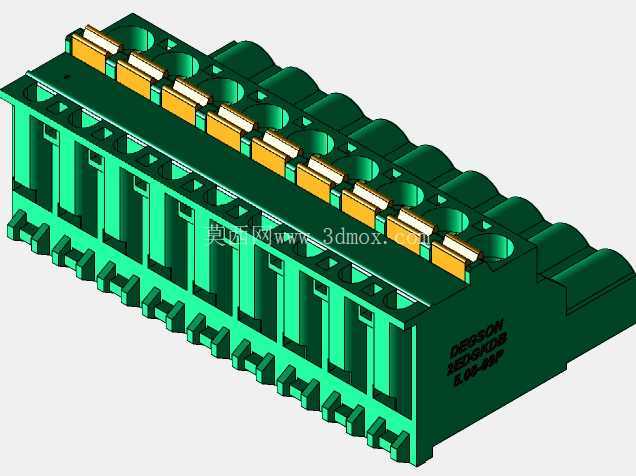

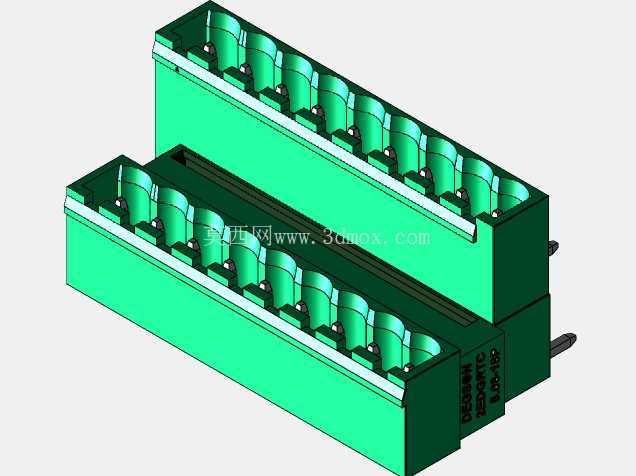

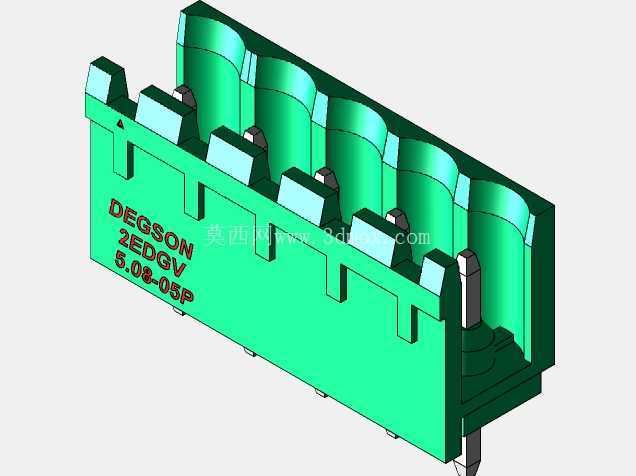

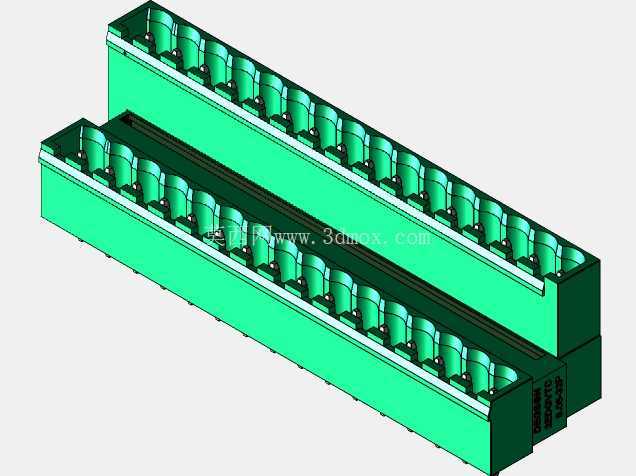

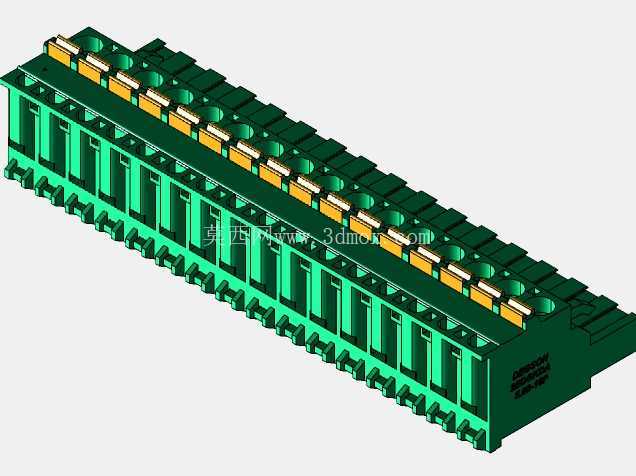

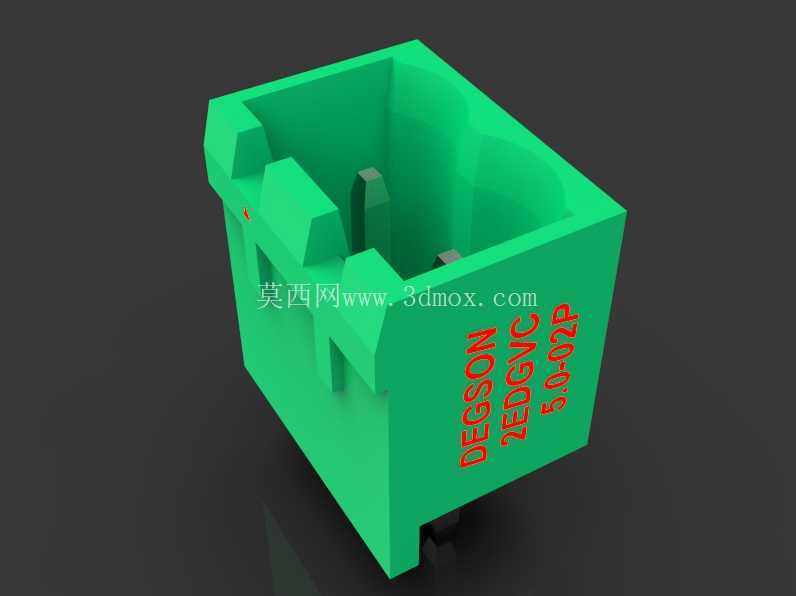

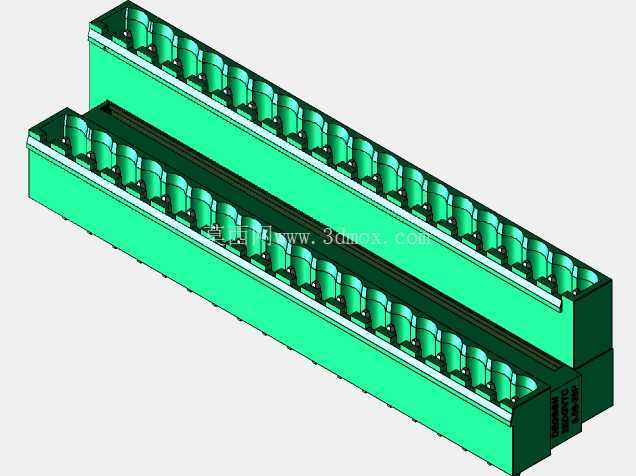

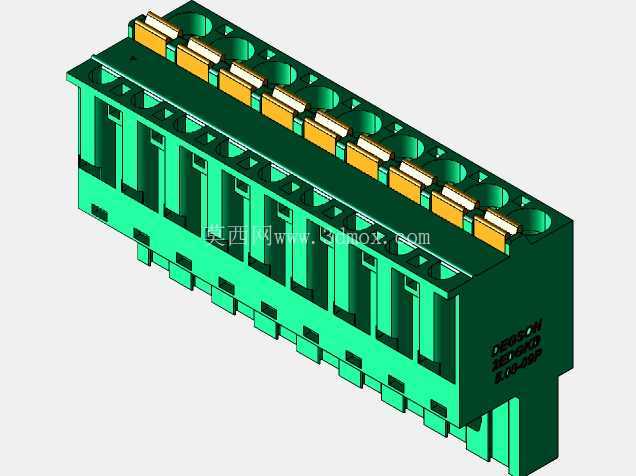

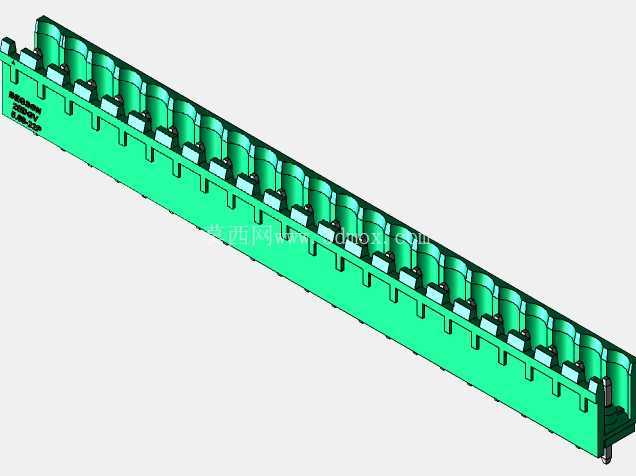

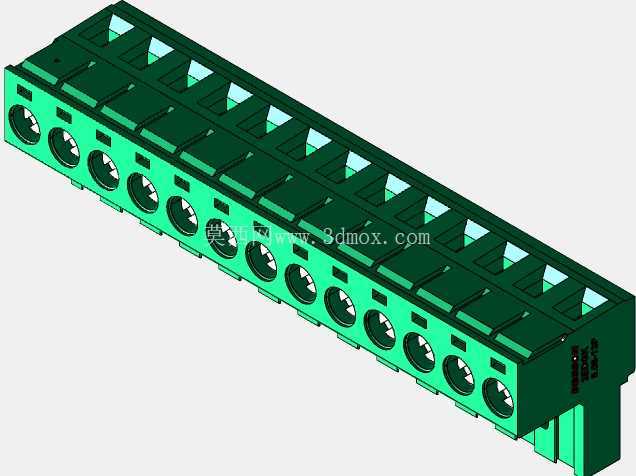

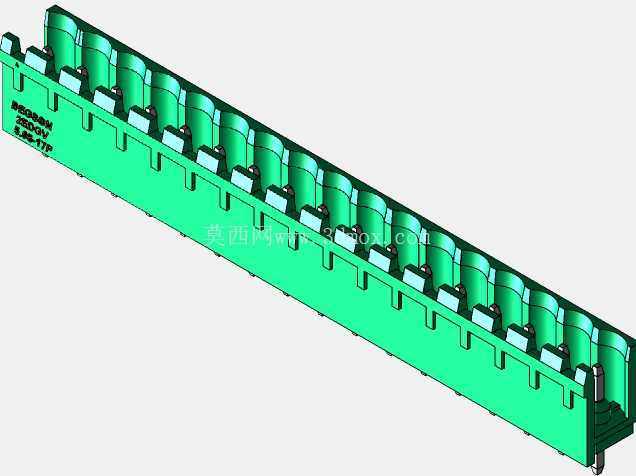

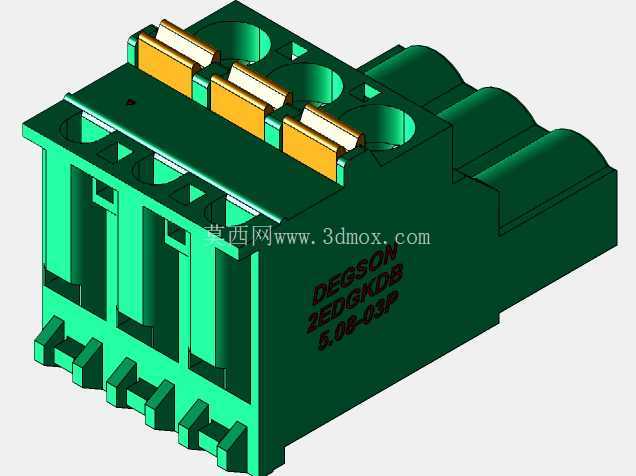

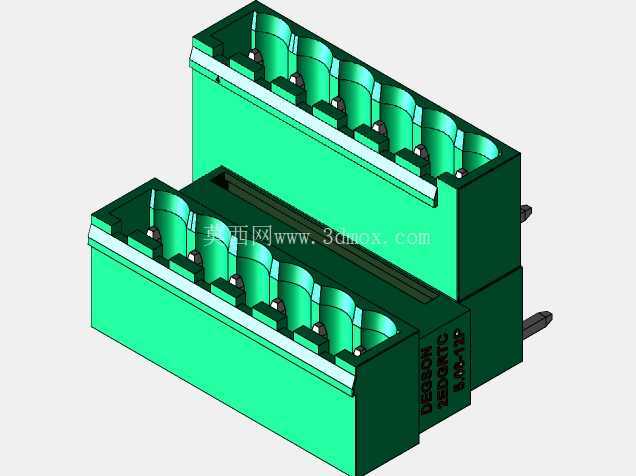

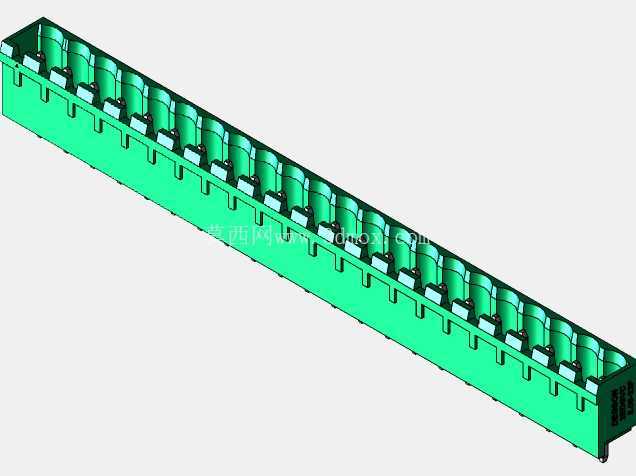

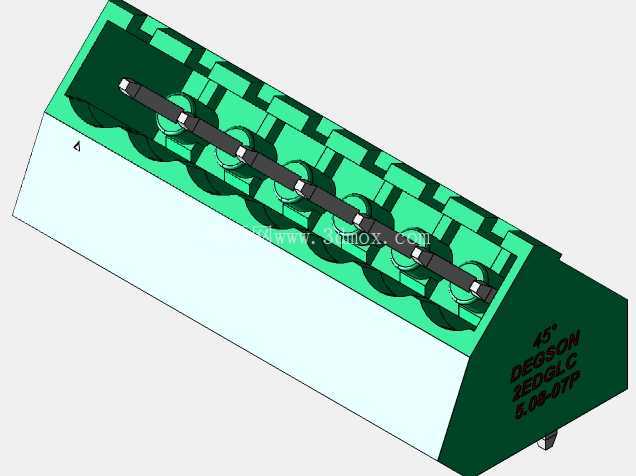

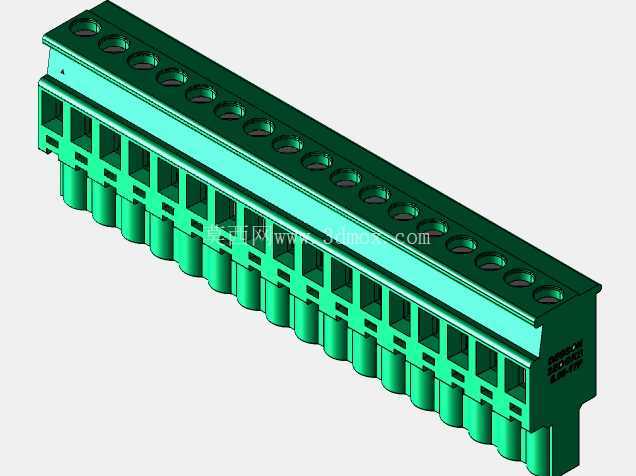

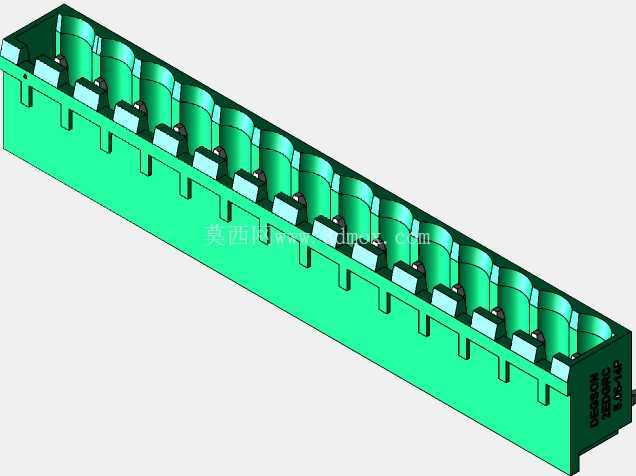

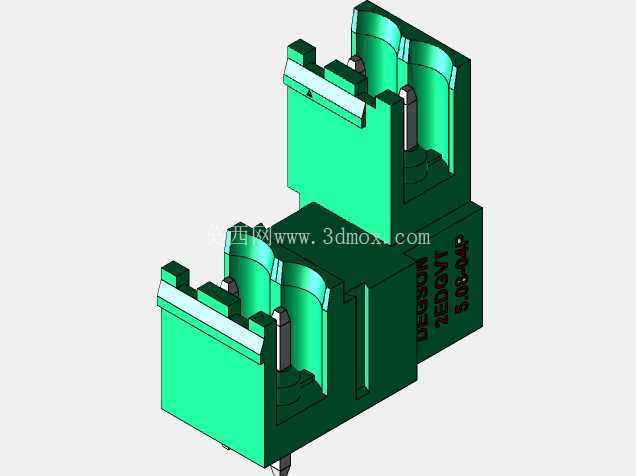

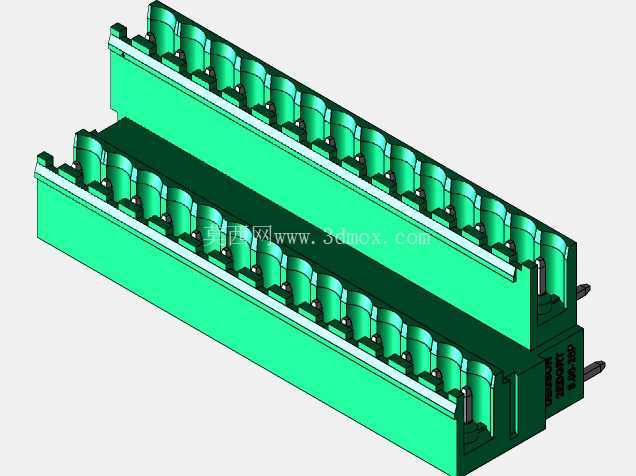

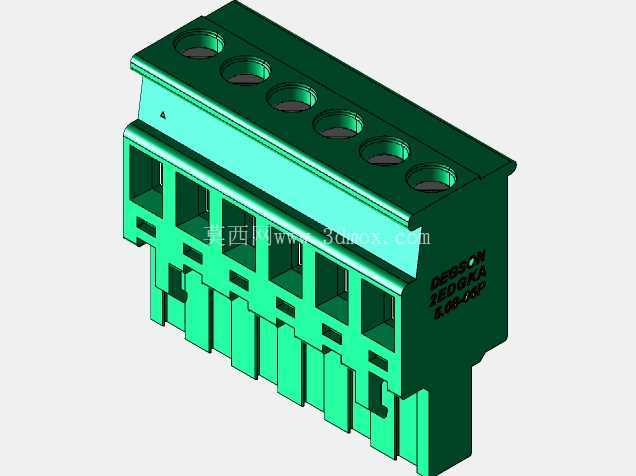

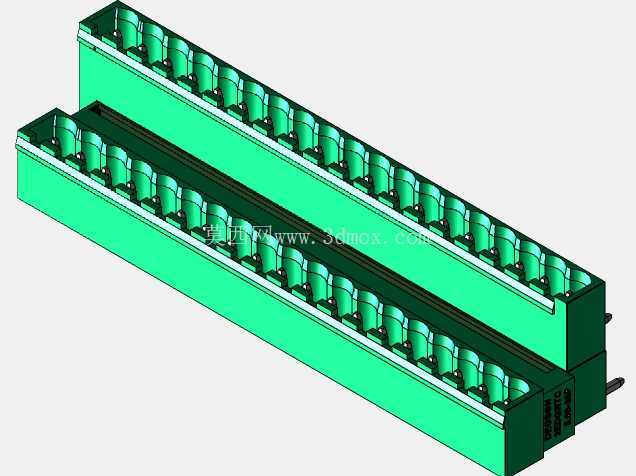

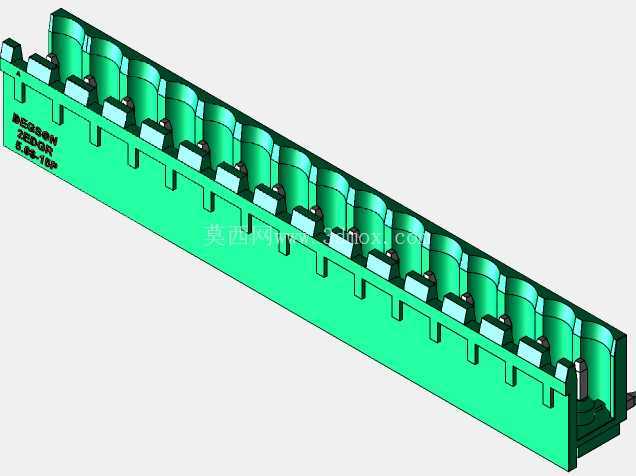

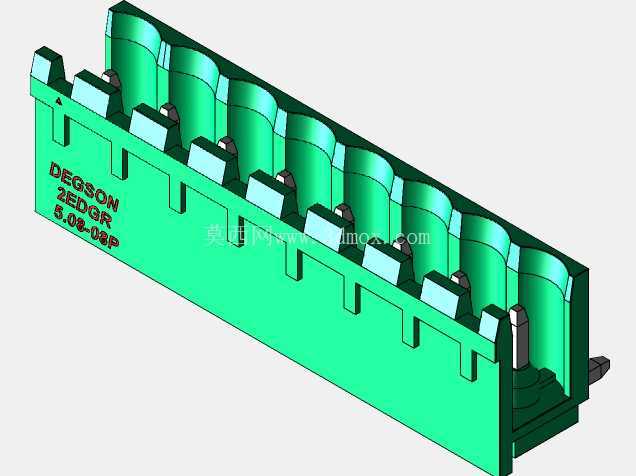

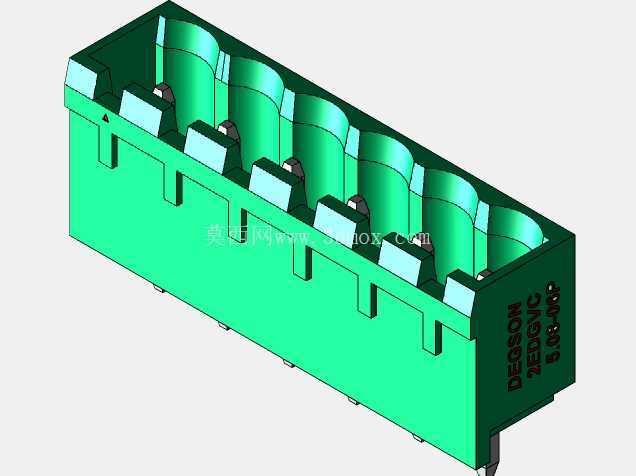

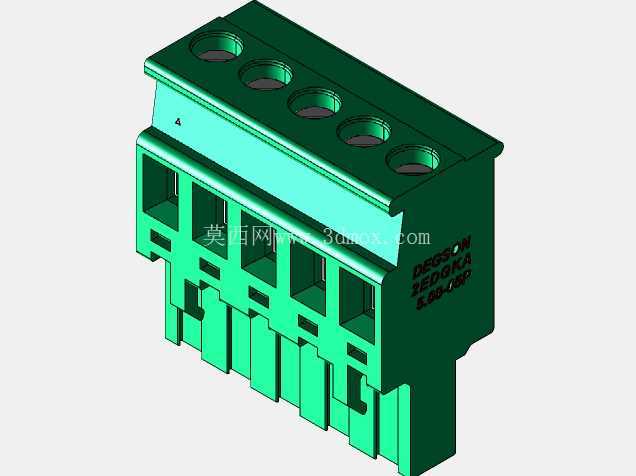

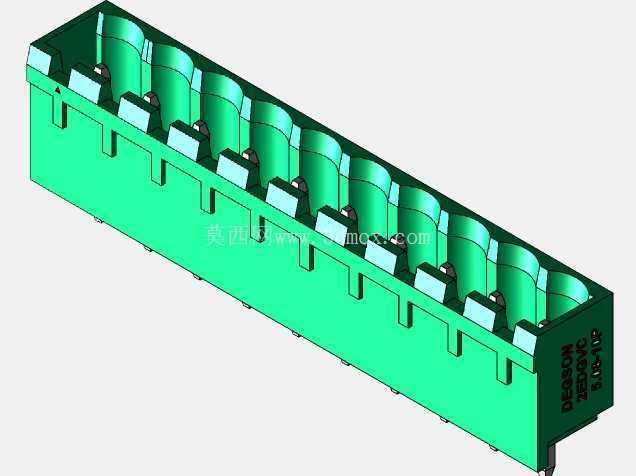

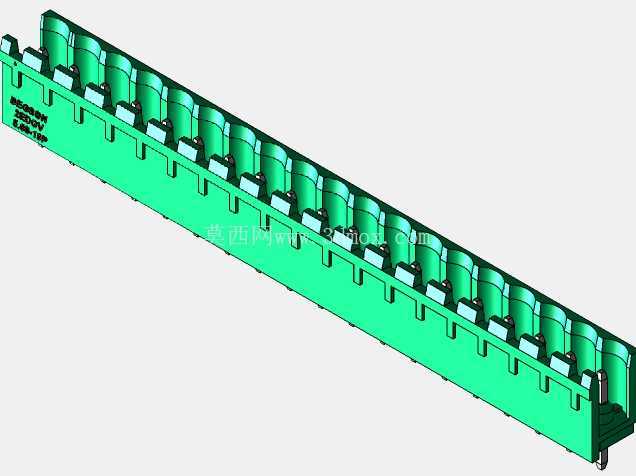

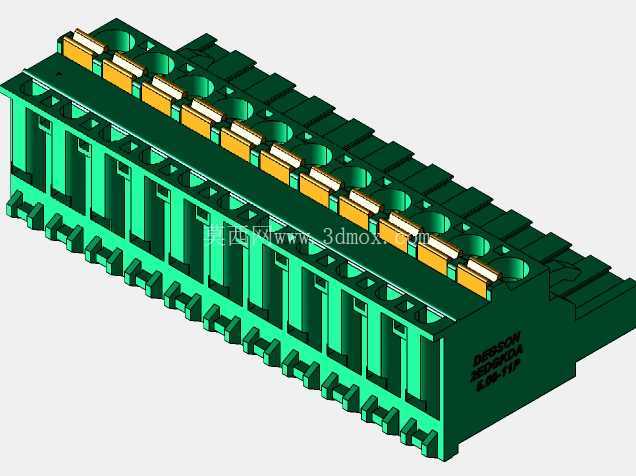

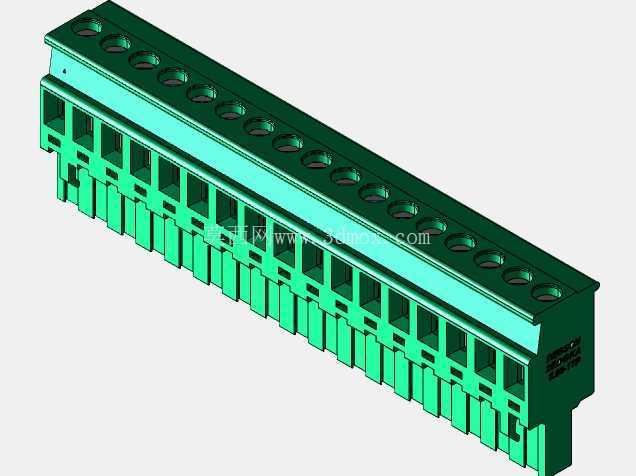

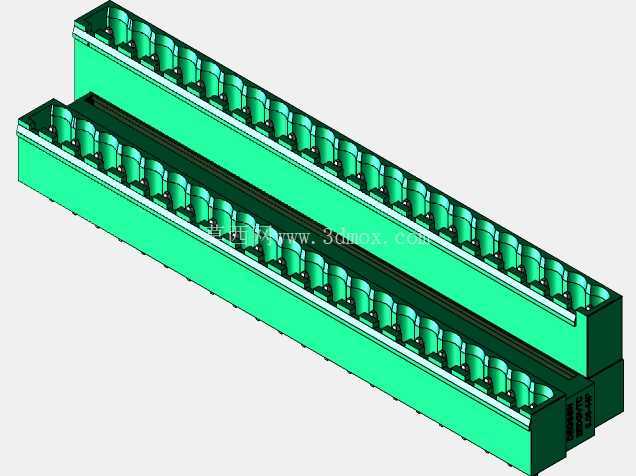

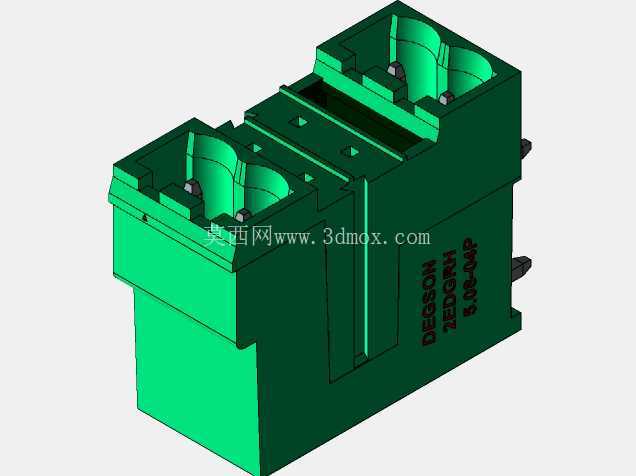

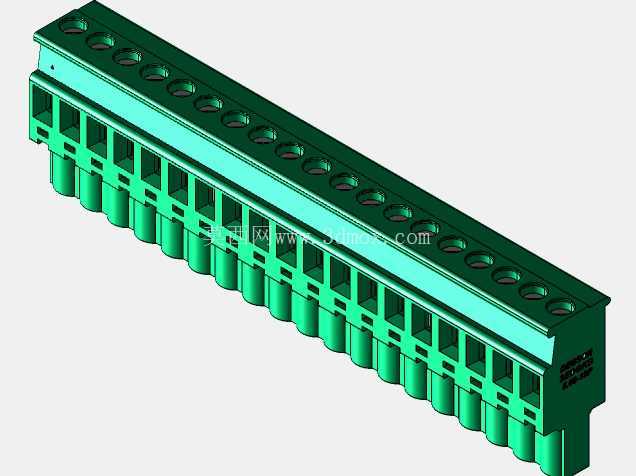

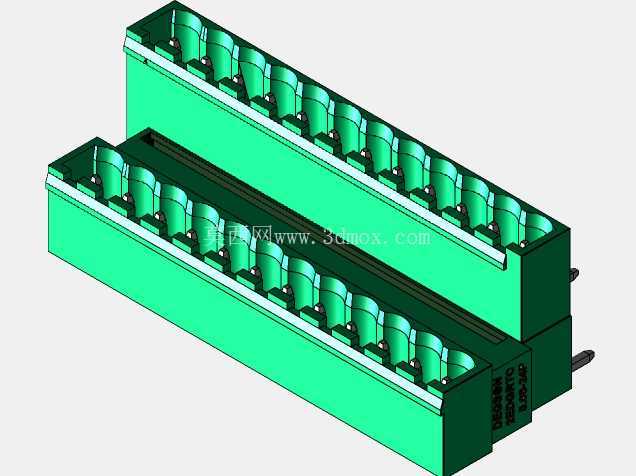

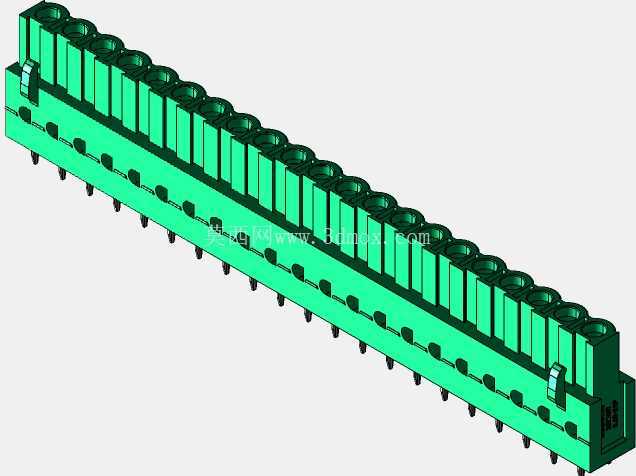

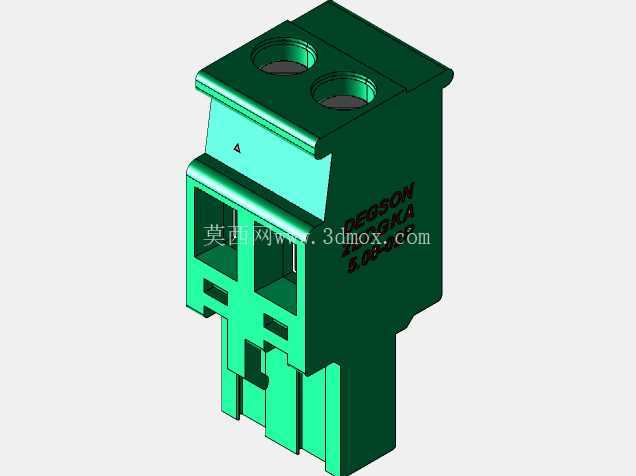

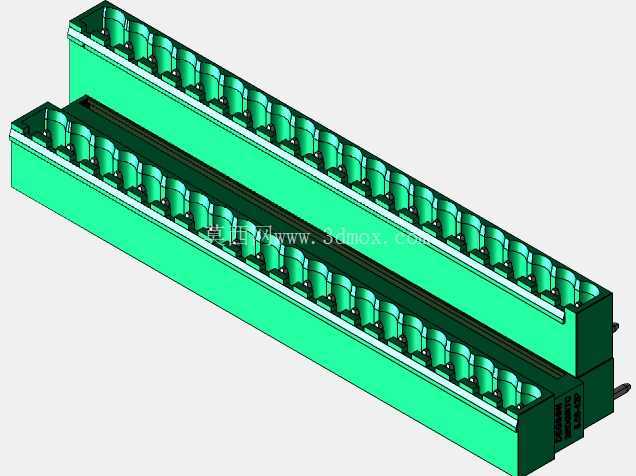

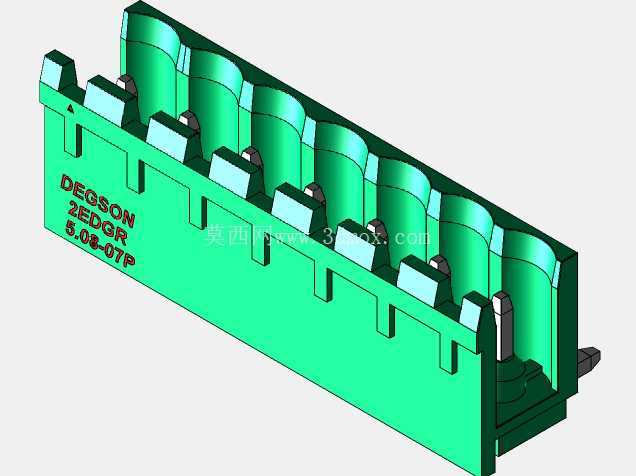

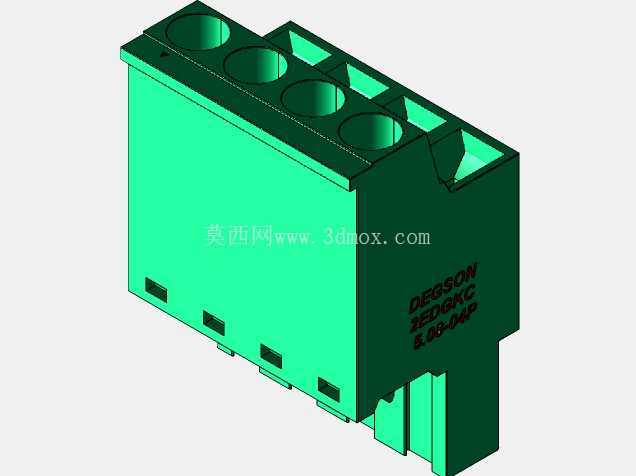

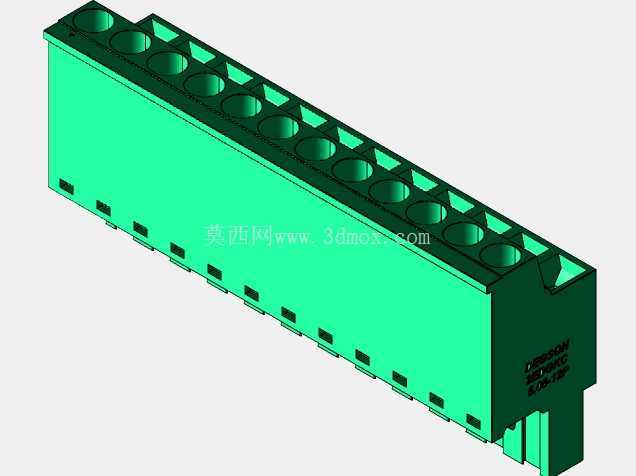

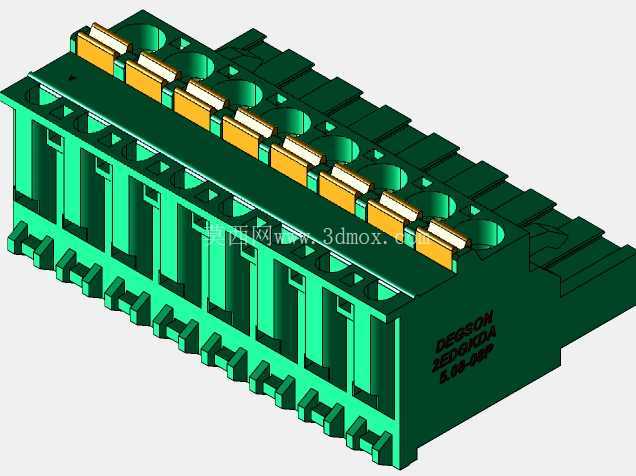

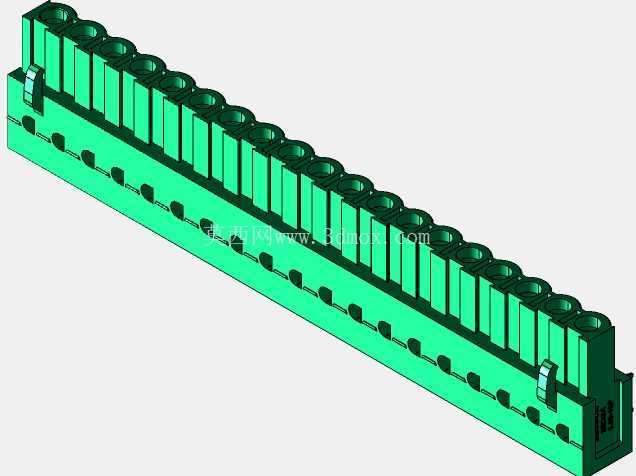

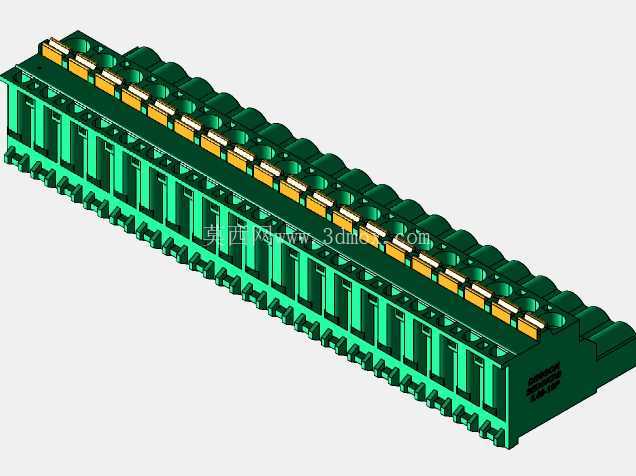

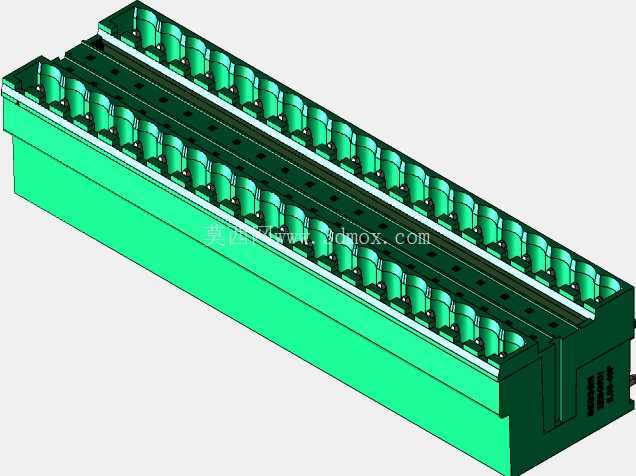

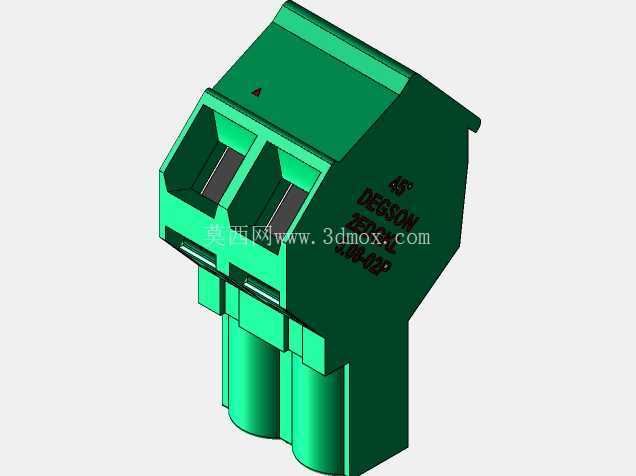

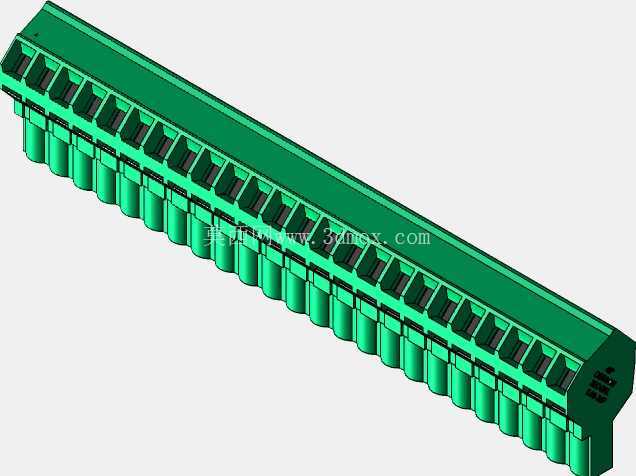

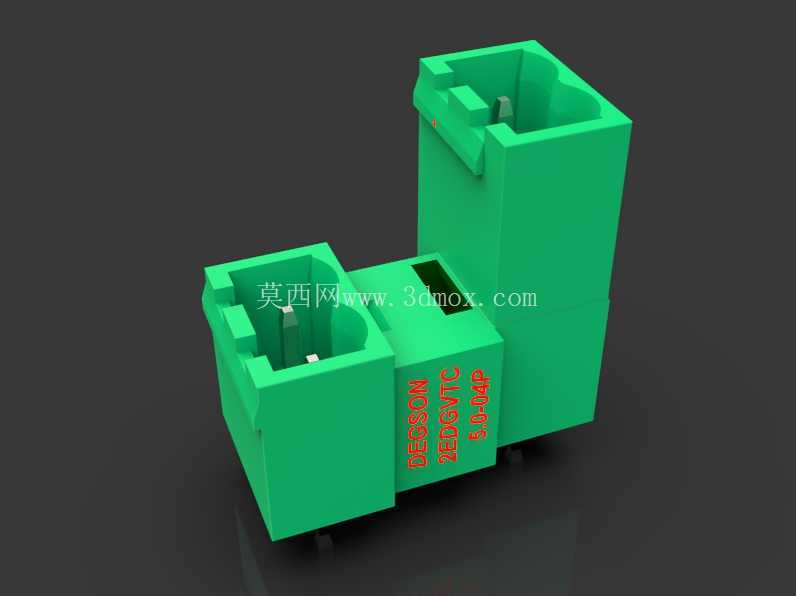

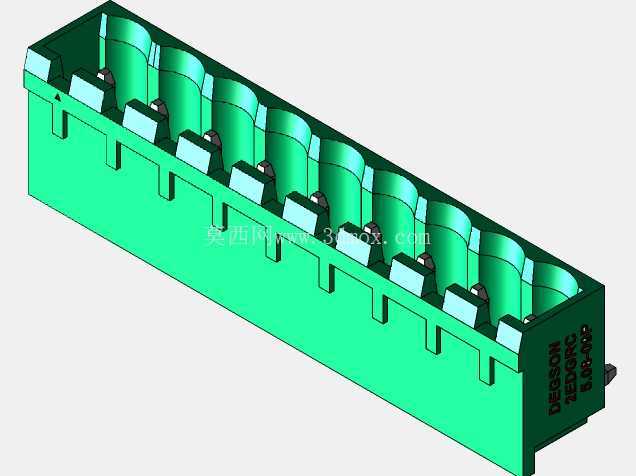

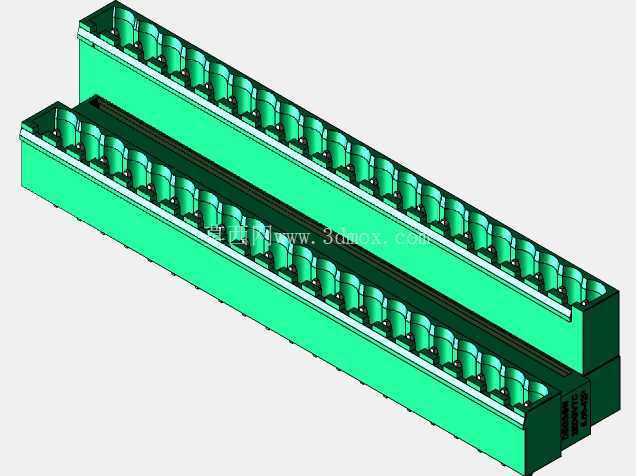

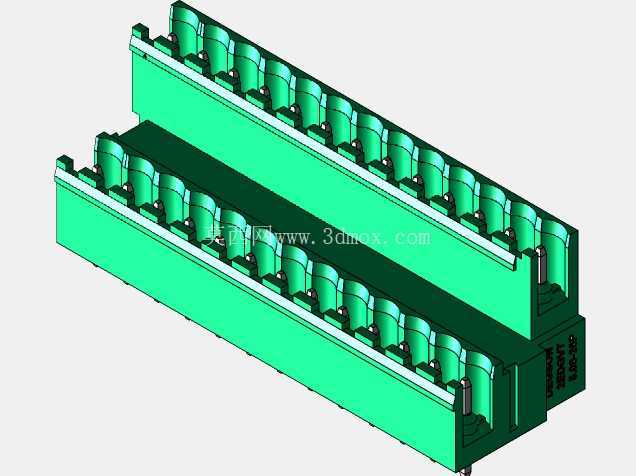

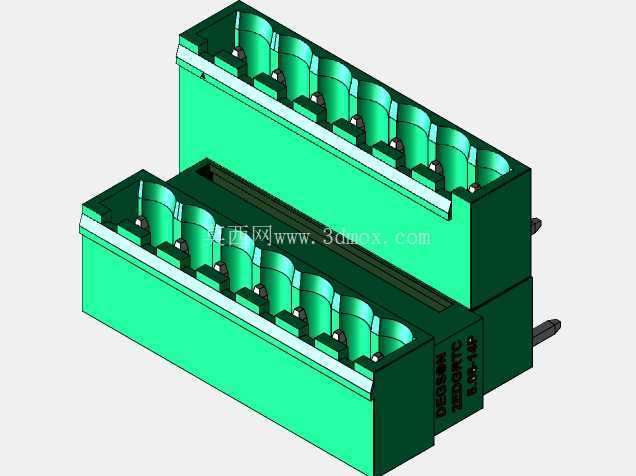

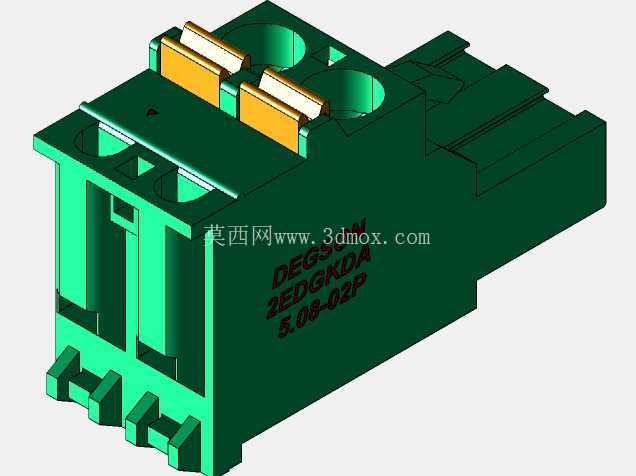

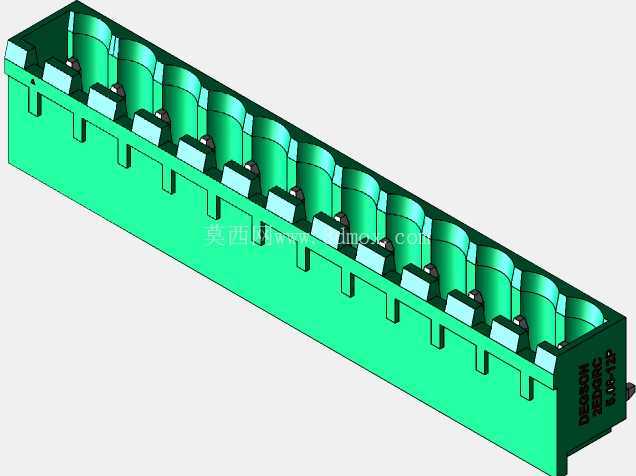

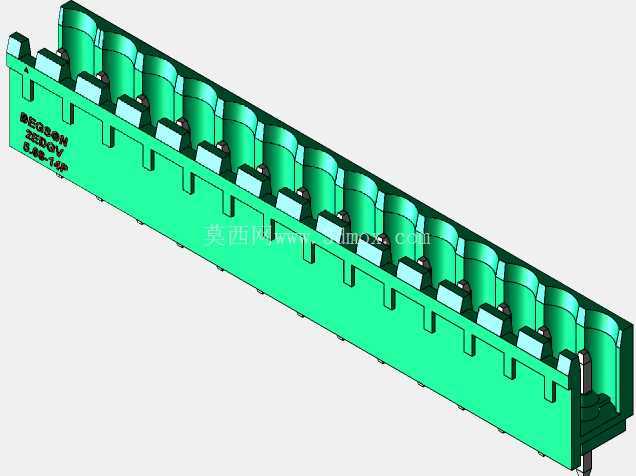

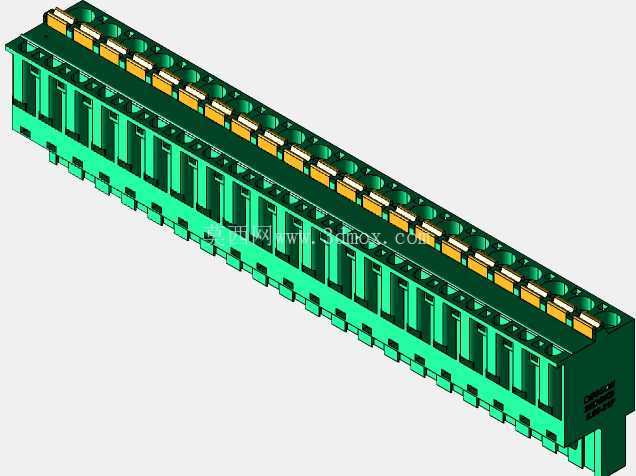

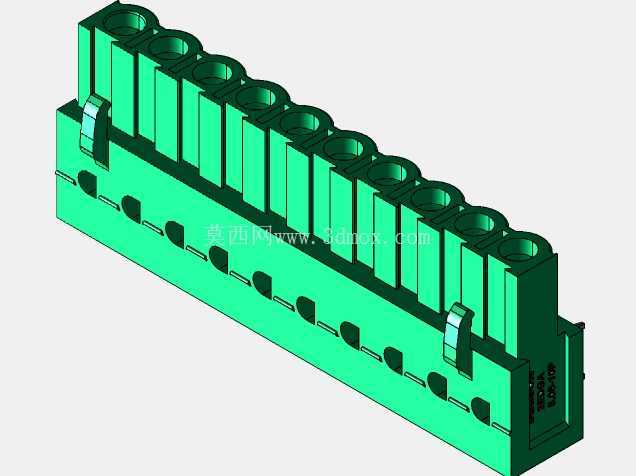

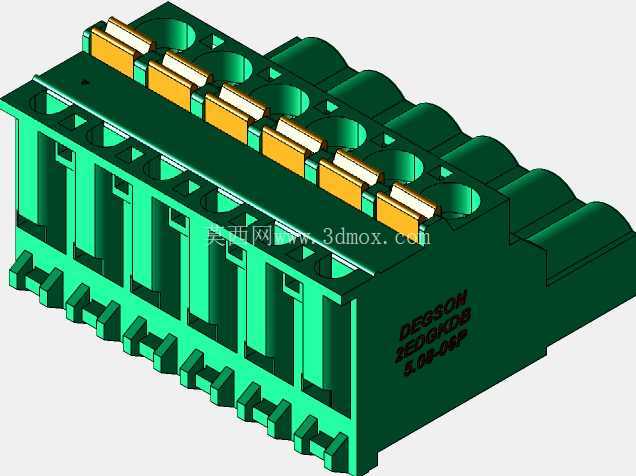

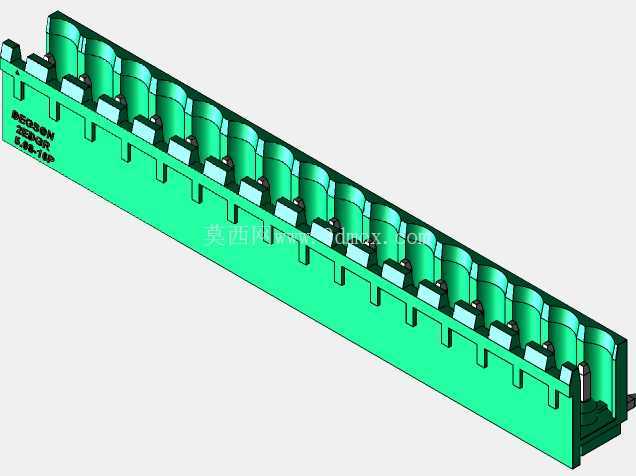

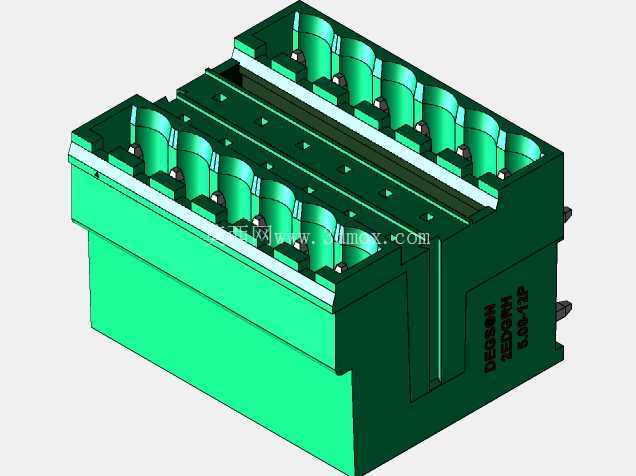

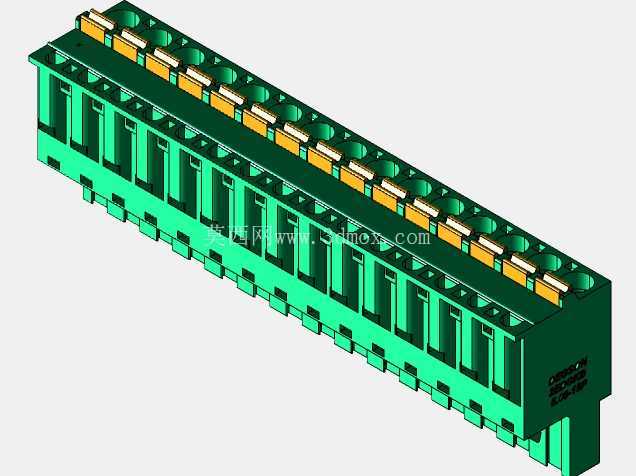

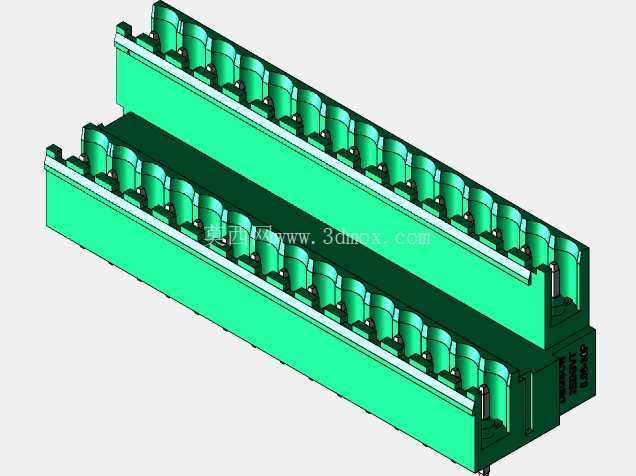

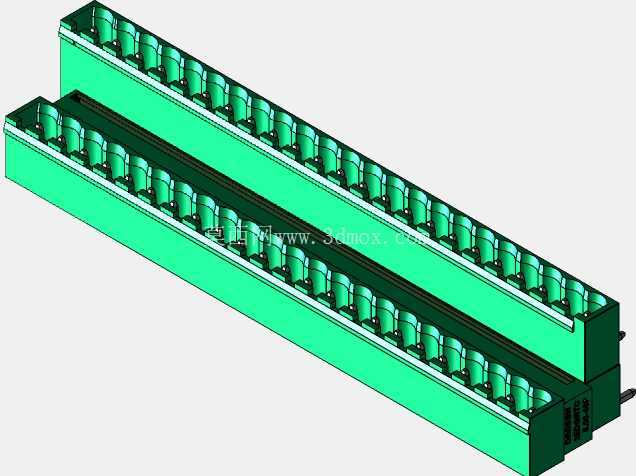

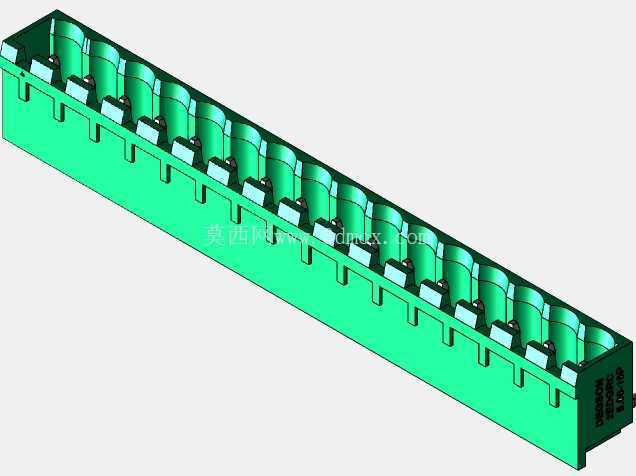

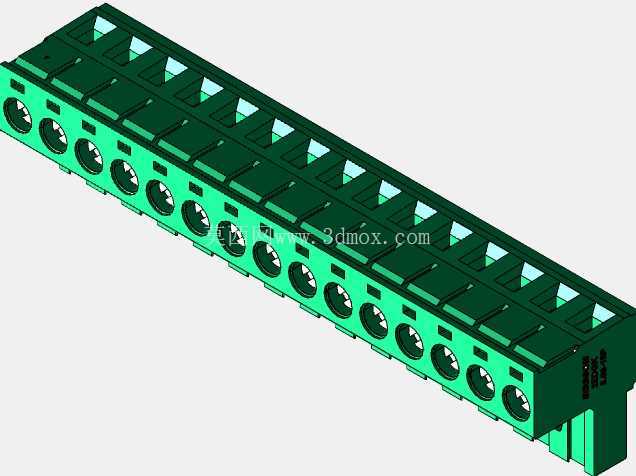

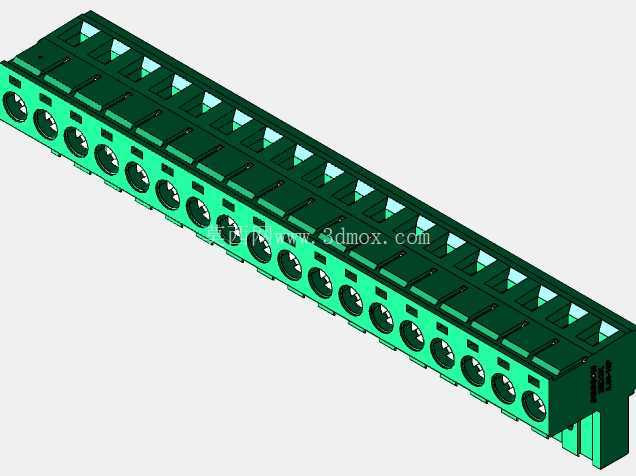

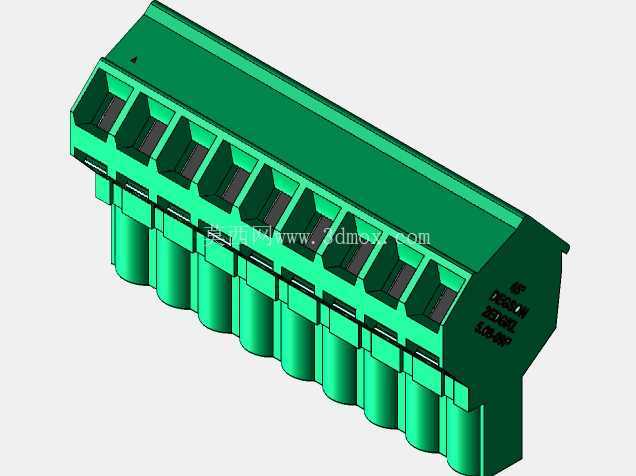

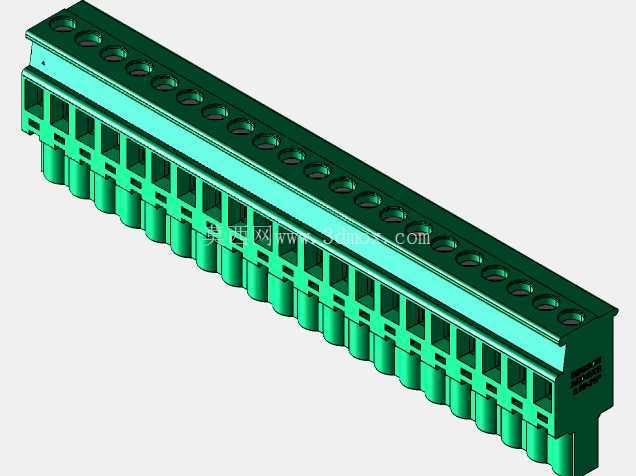

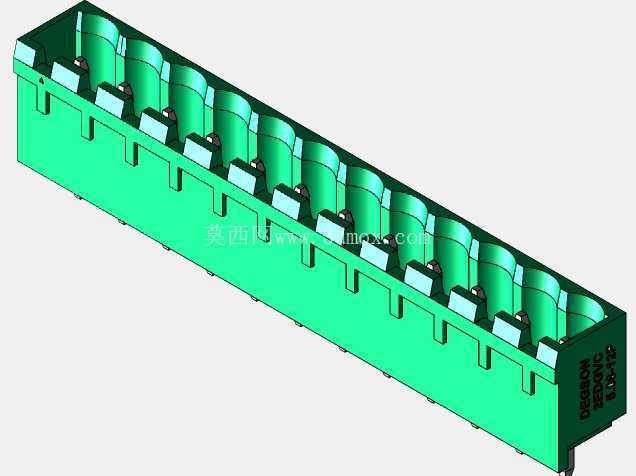

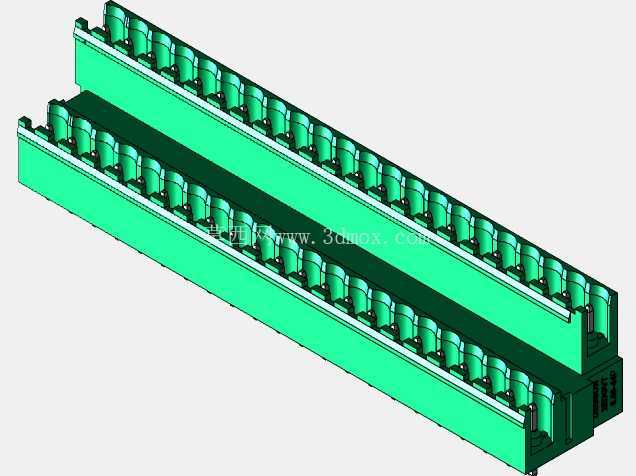

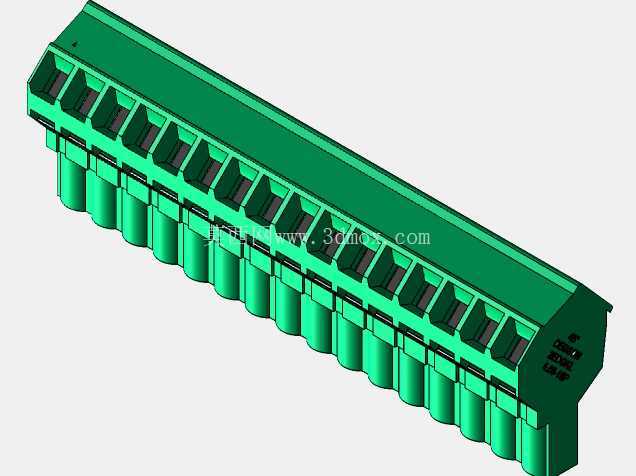

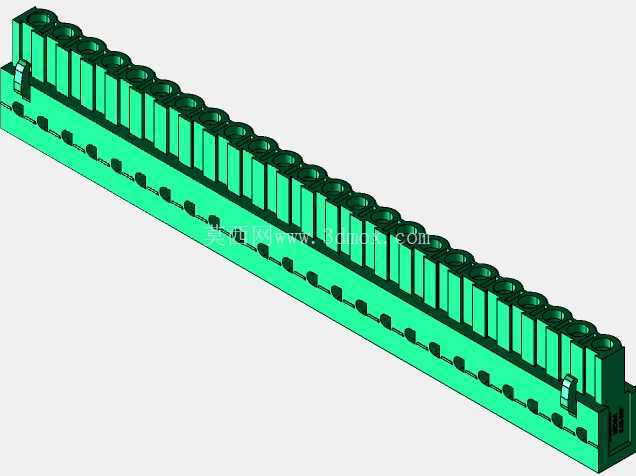

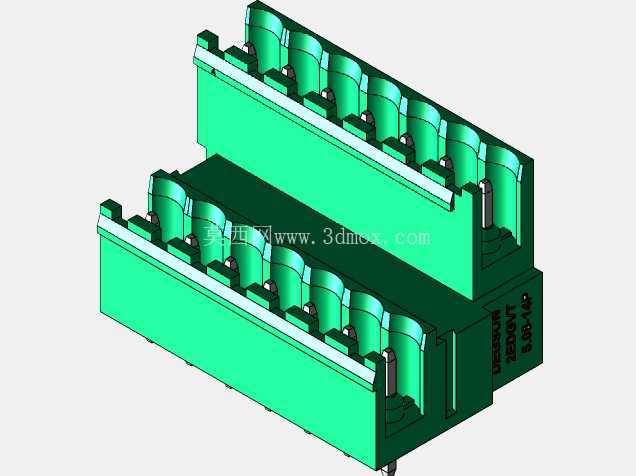

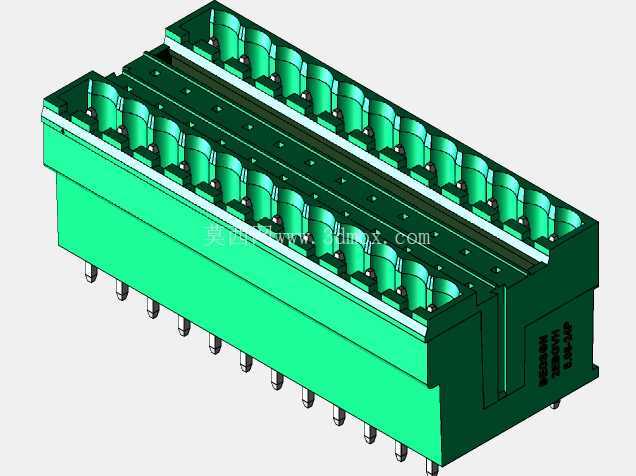

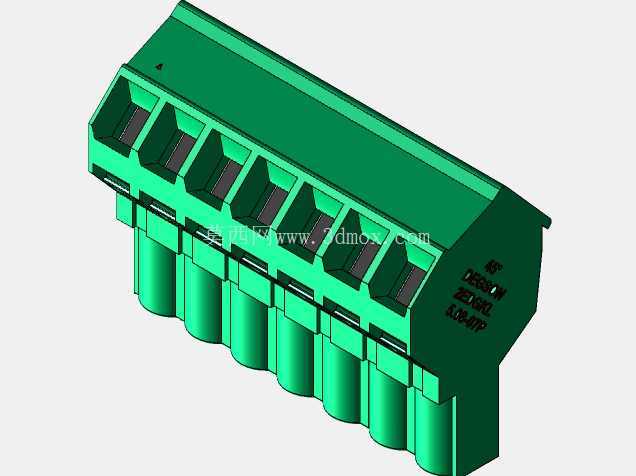

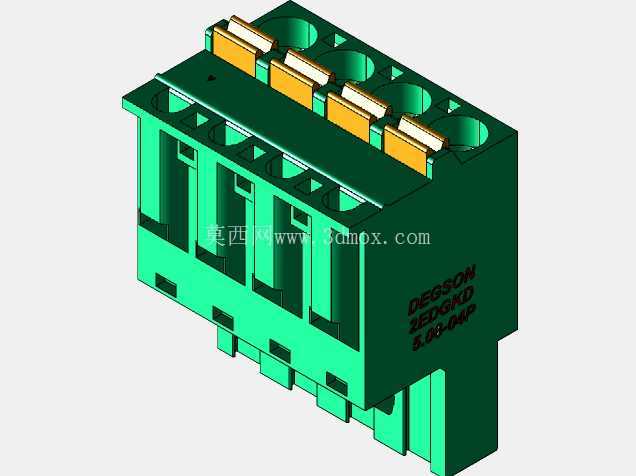

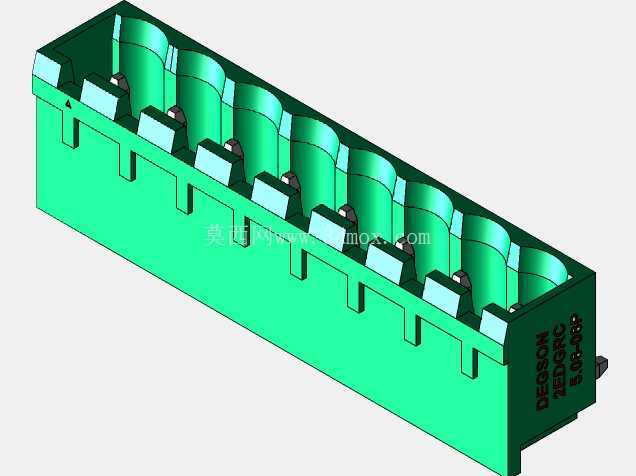

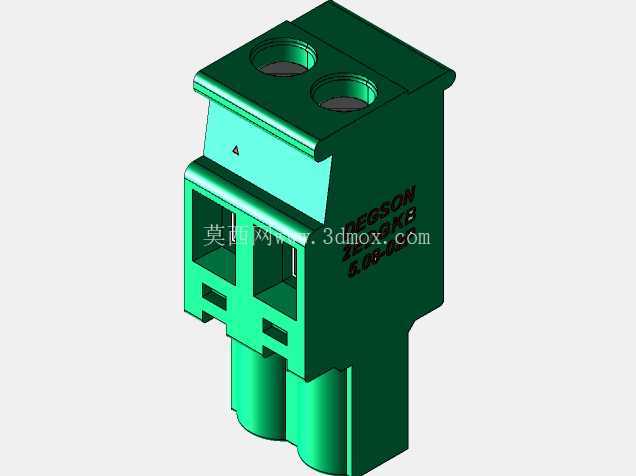

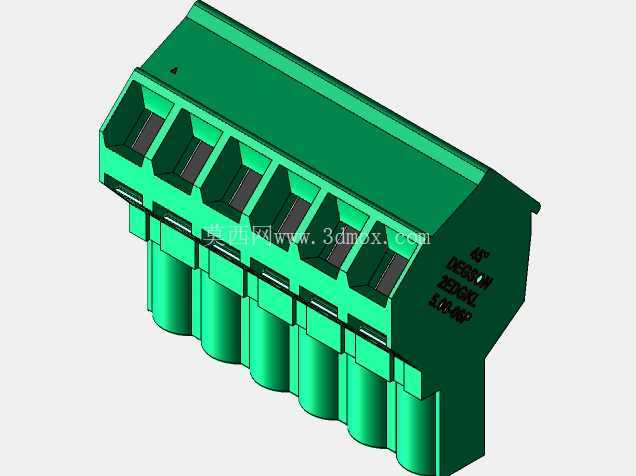

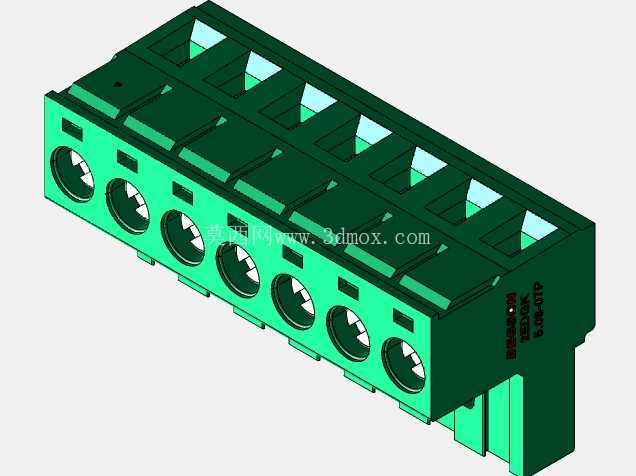

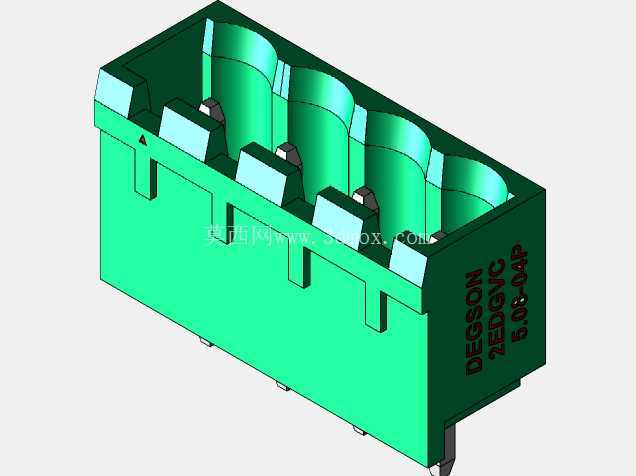

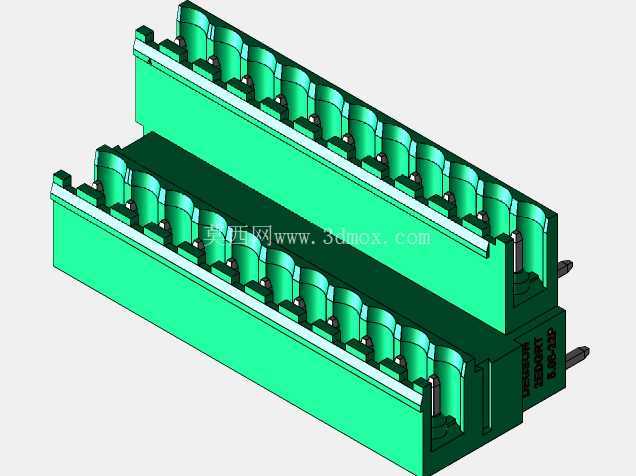

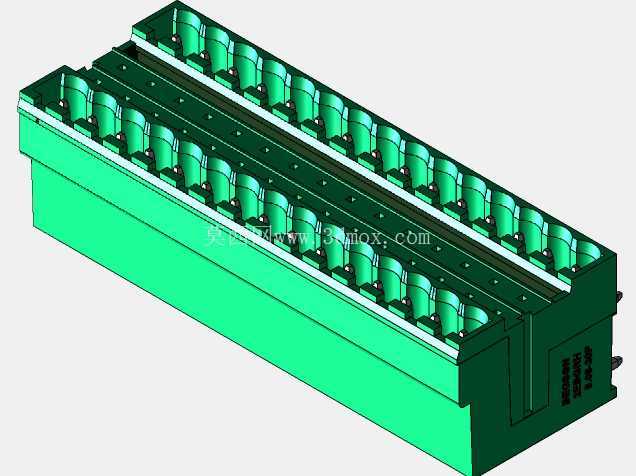

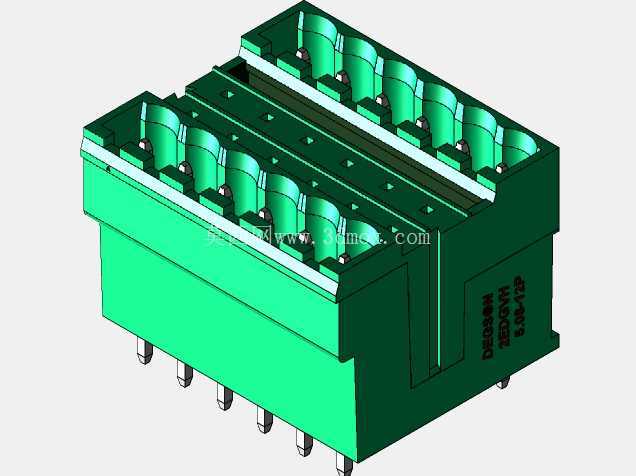

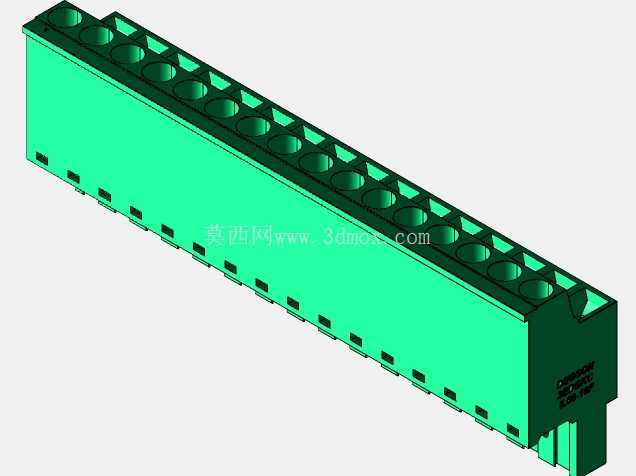

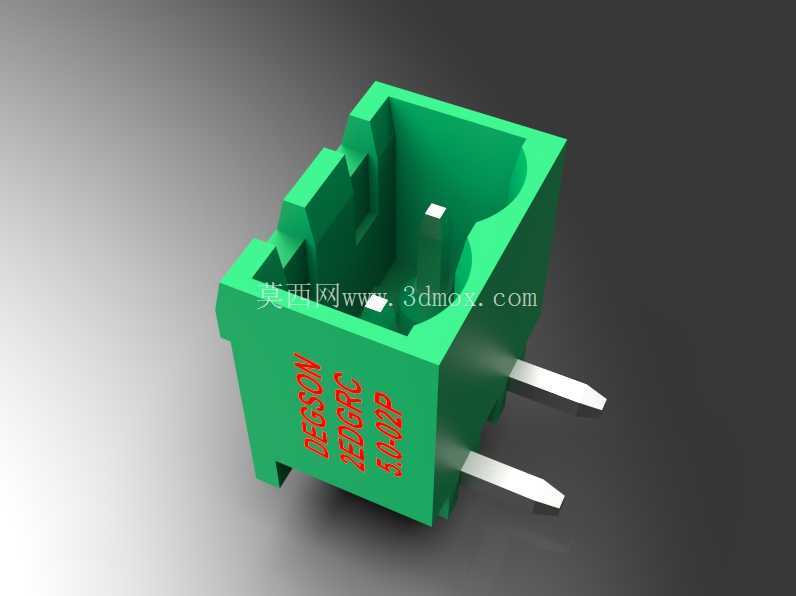

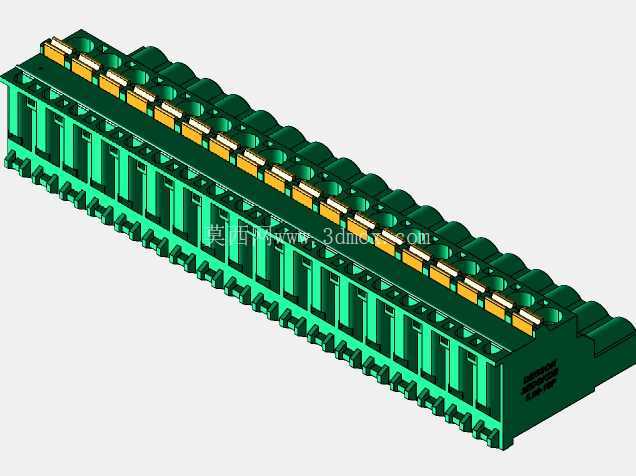

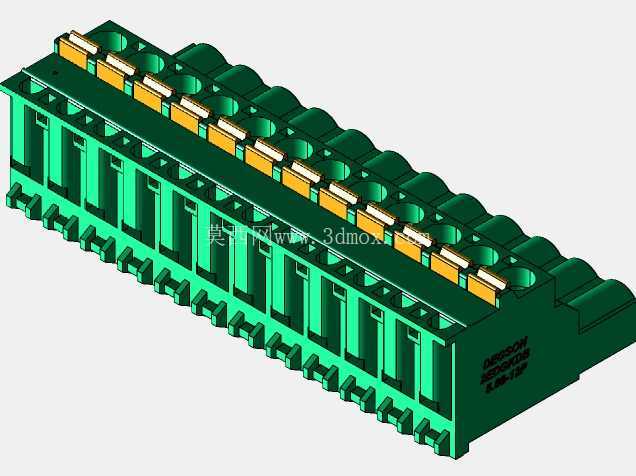

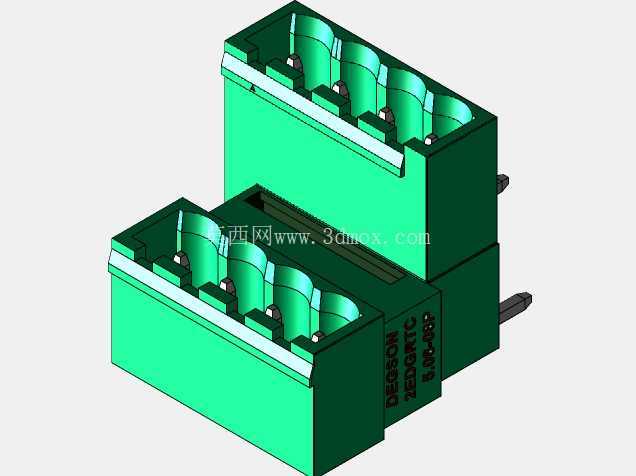

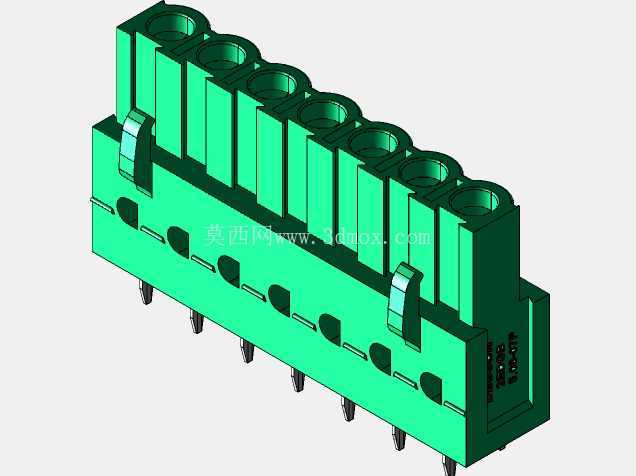

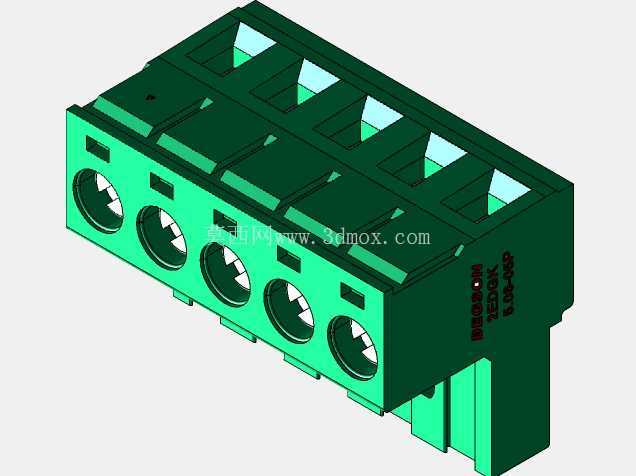

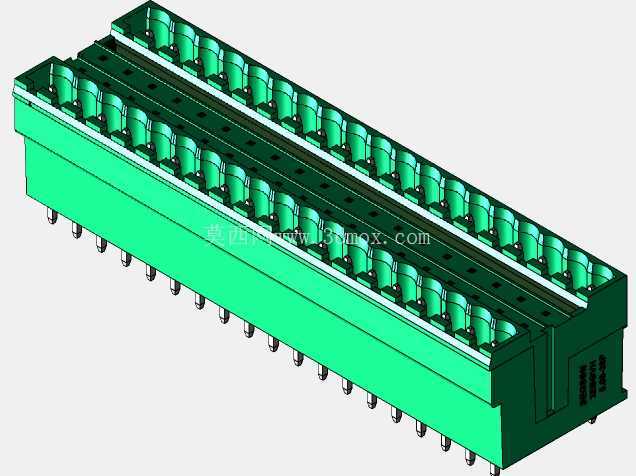

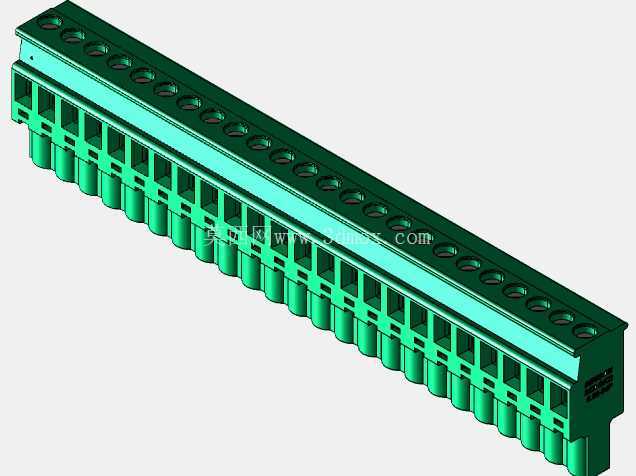

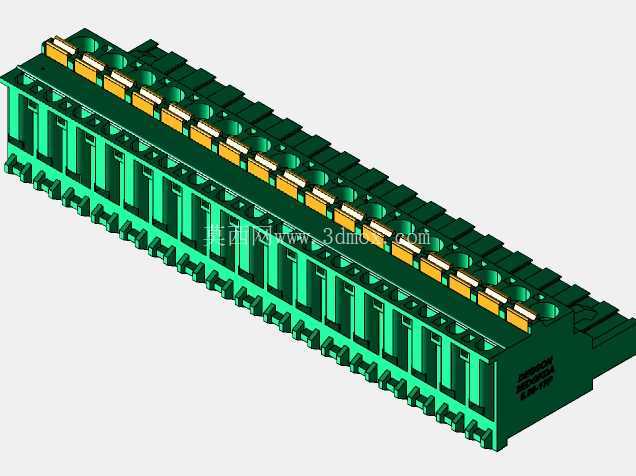

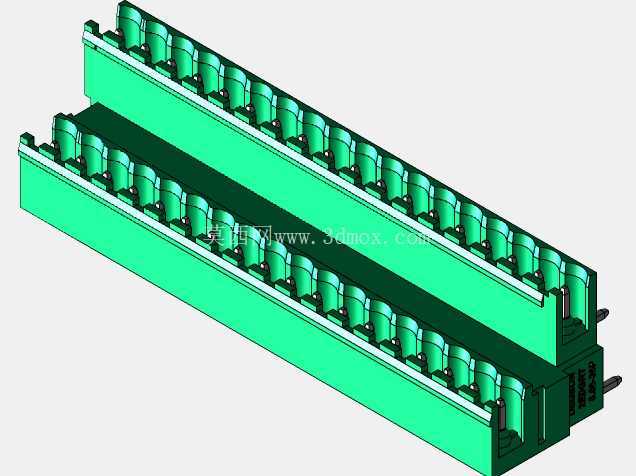

　　从结构设计上看，这个系列的端子采用5.08mm的标准间距，刚好适配常规工业控制板的布线间距，不会出现相邻端子焊盘过近容易连锡的问题，也不会因为间距过大浪费PCB板面空间。公座的插针采用直插式设计，插针长度刚好匹配常规1.6mm板厚的PCB，过波峰焊的时候不会因为插针过长导致透锡过多，也不会因为过短出现焊盘吃锡不足的虚焊问题。母座的压线结构采用螺丝压接式，导线剥头长度控制在7mm左右就能完全压入压线框，压线框的边缘做了倒角处理，拧螺丝的时候不会刮伤导线铜丝，就算是多股软线不压冷压端子，也能压接牢固，不会出现松脱的情况。

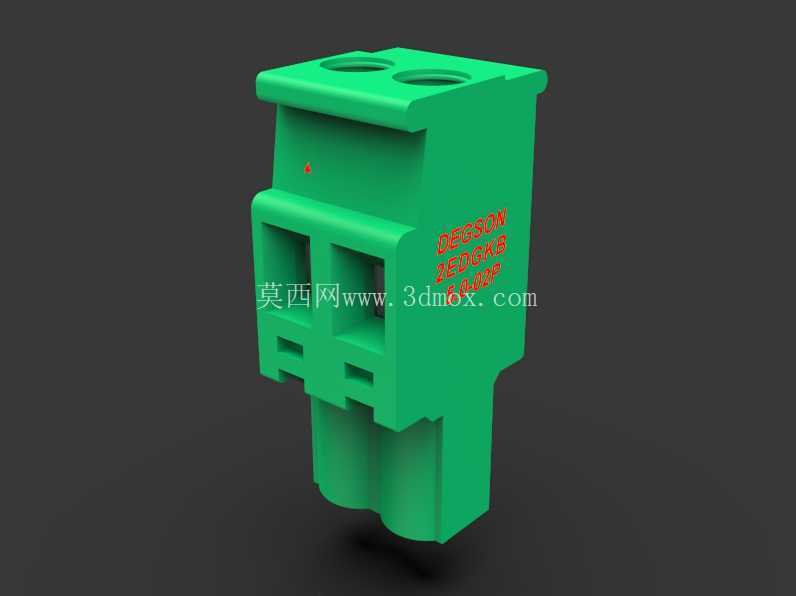

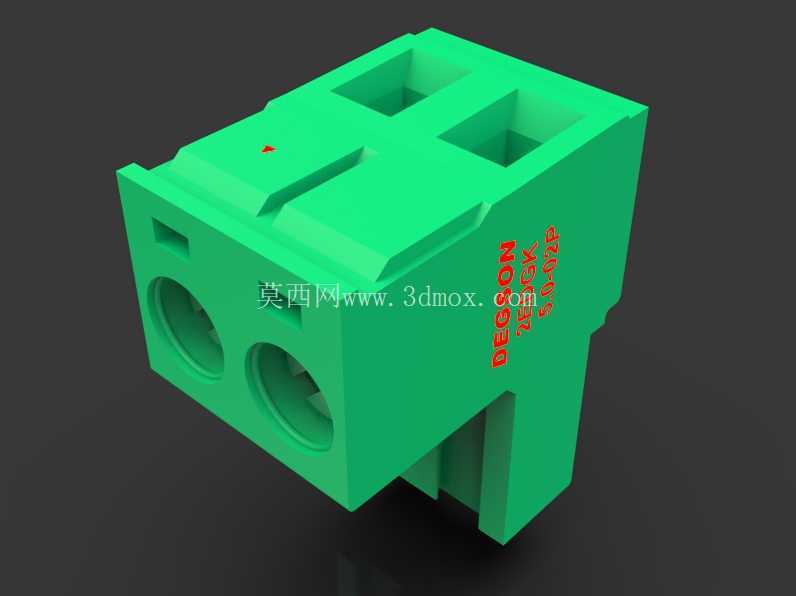

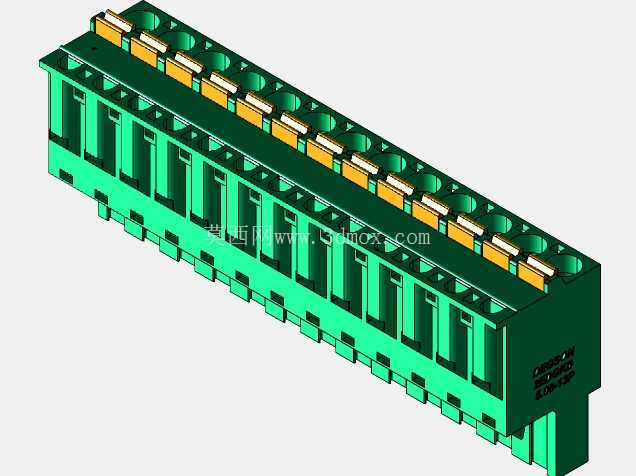

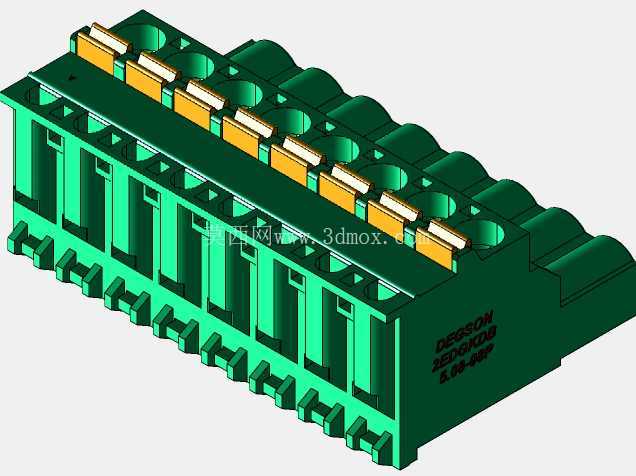

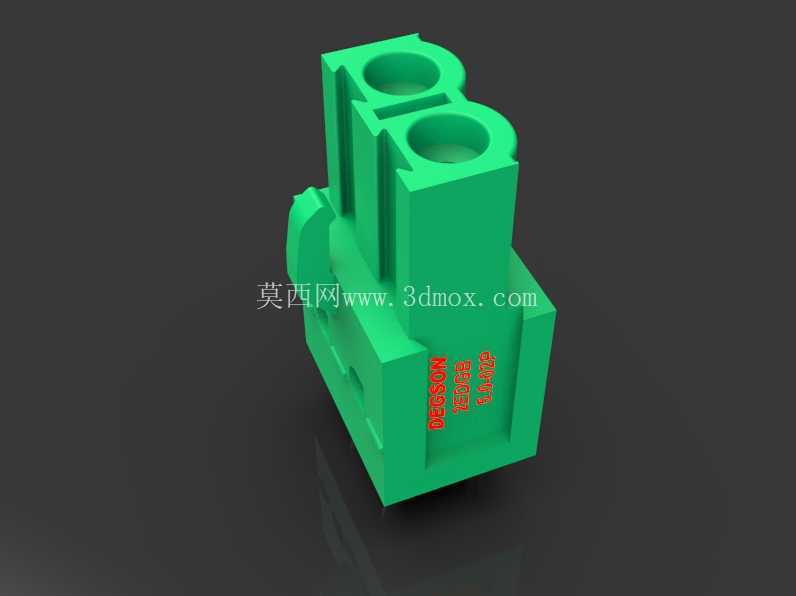

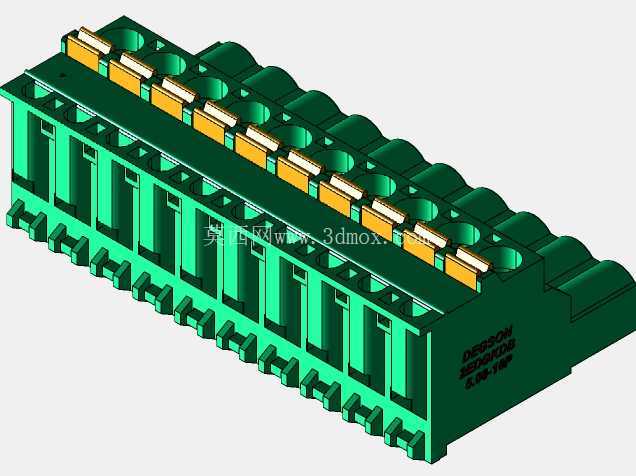

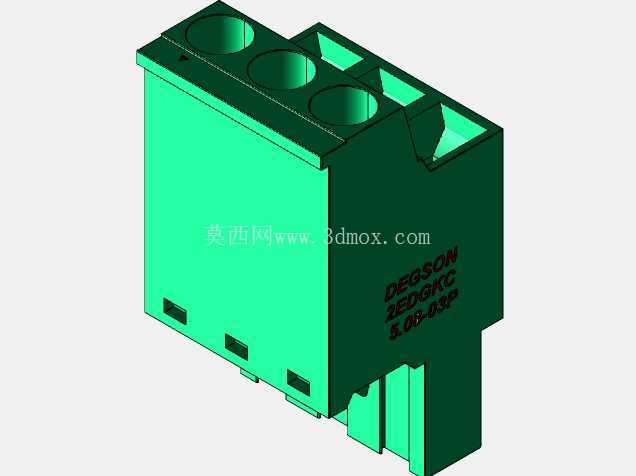

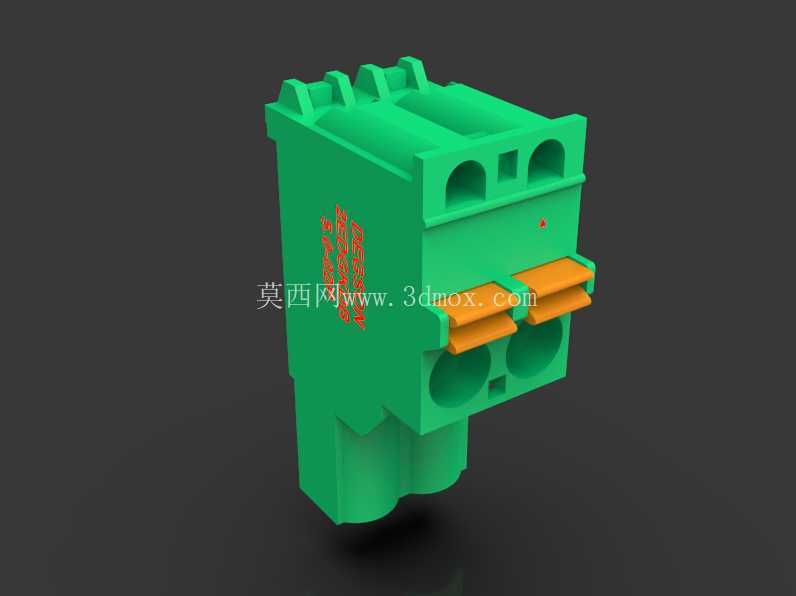

　　端子的外壳采用绿色阻燃工程塑料材质，建模的时候特意还原了外壳表面的防滑纹理，实际插拔的时候手指捏在母座两侧的防滑位，就算手上有点油污也能顺利拔插，不会打滑。母座和公座的对接处做了防呆设计，反向是插不进去的，现场装配的时候不用反复核对方向，能避免插反导致的线路短路问题。整个端子的外形轮廓做了圆角处理，没有尖锐的棱角，在柜内布线的时候不会刮破导线的绝缘层，减少安全隐患。

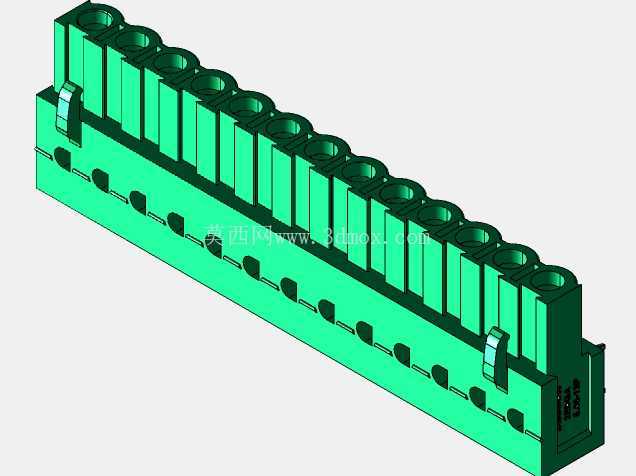

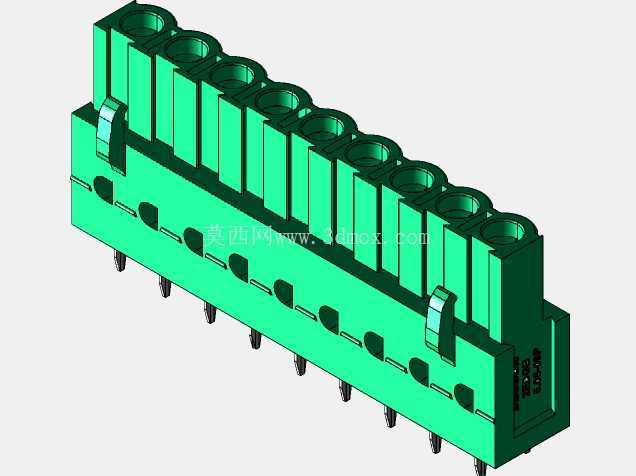

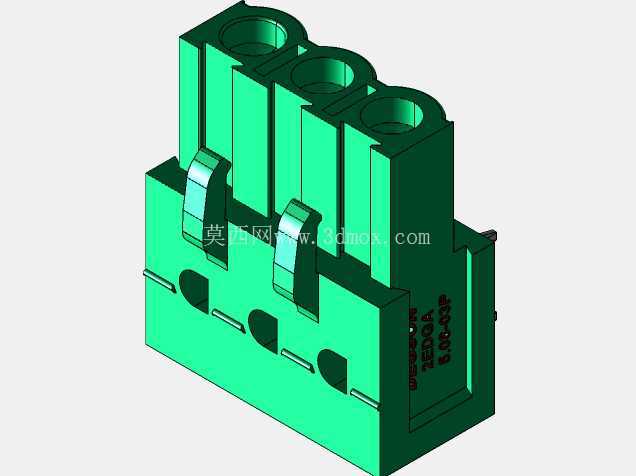

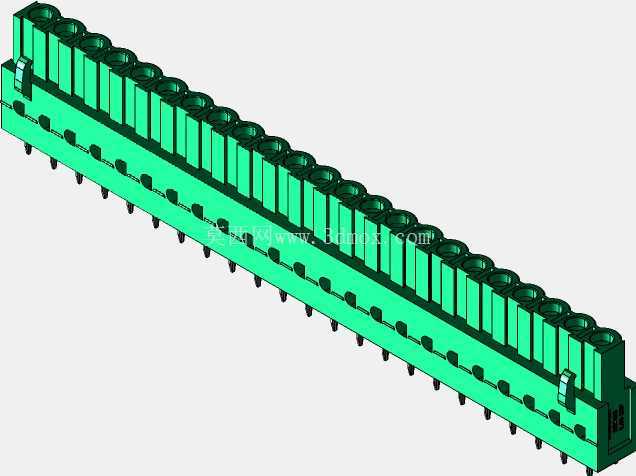

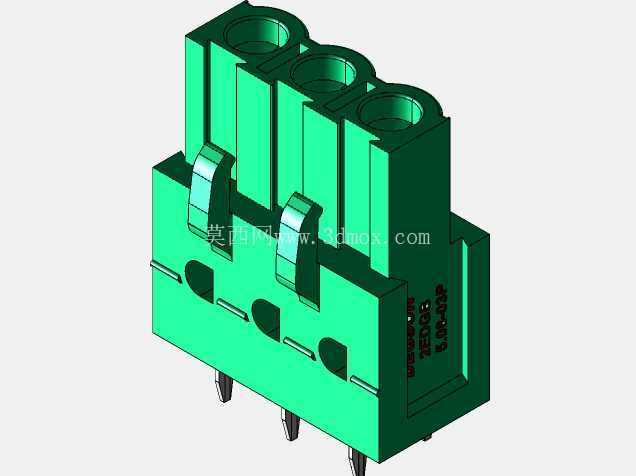

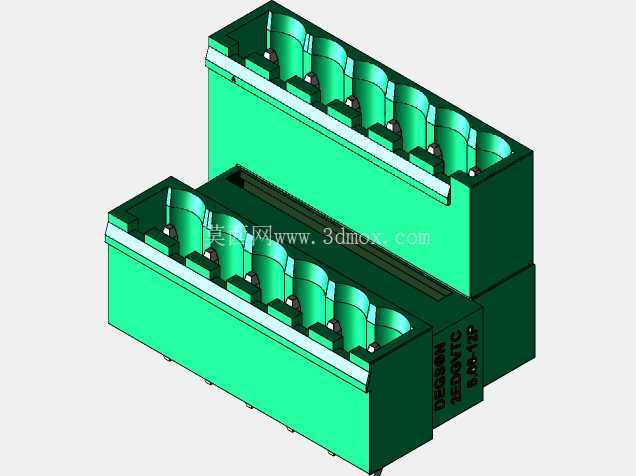

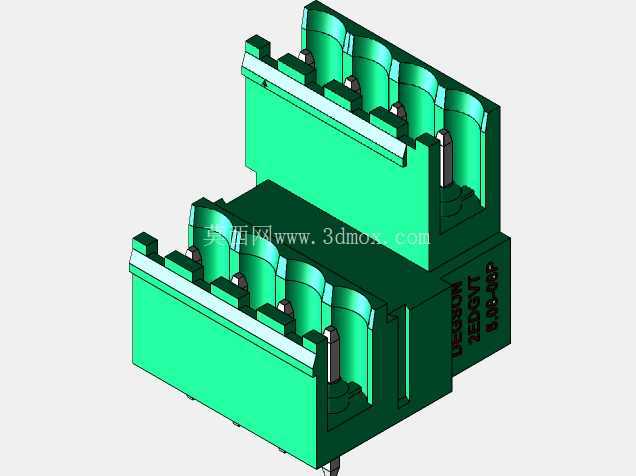

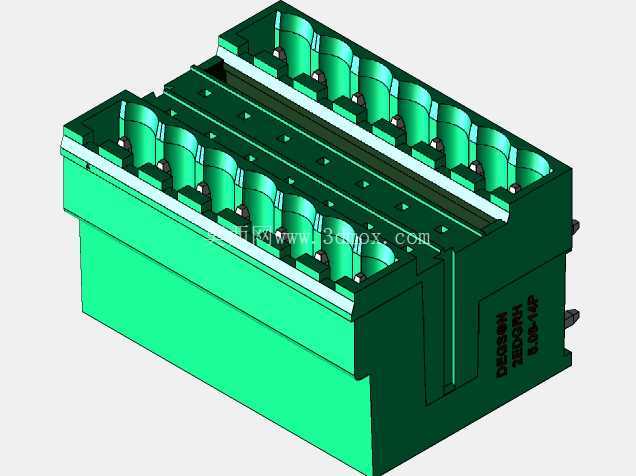

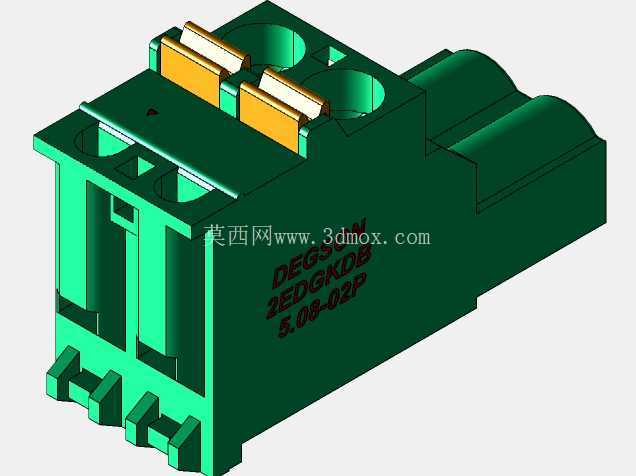

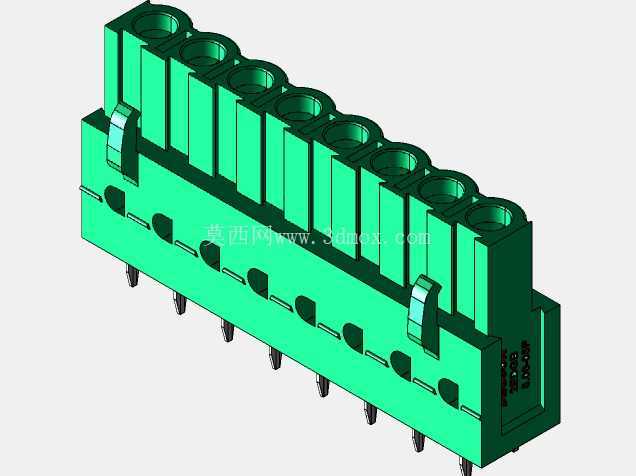

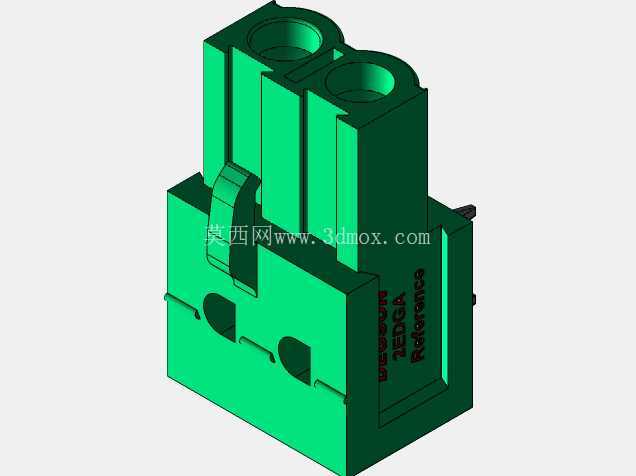

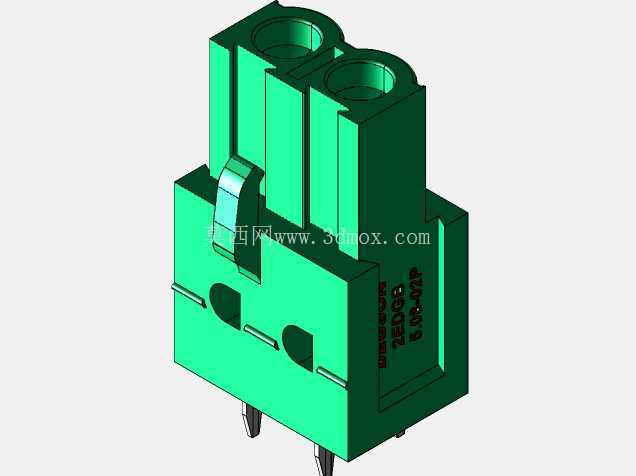

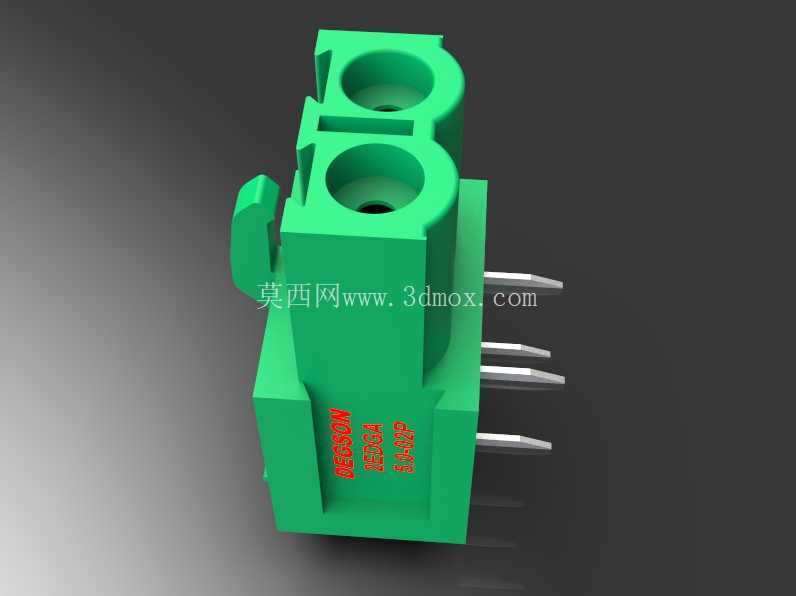

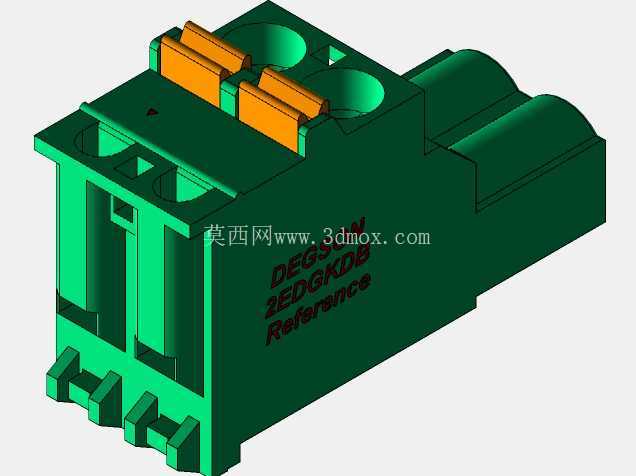

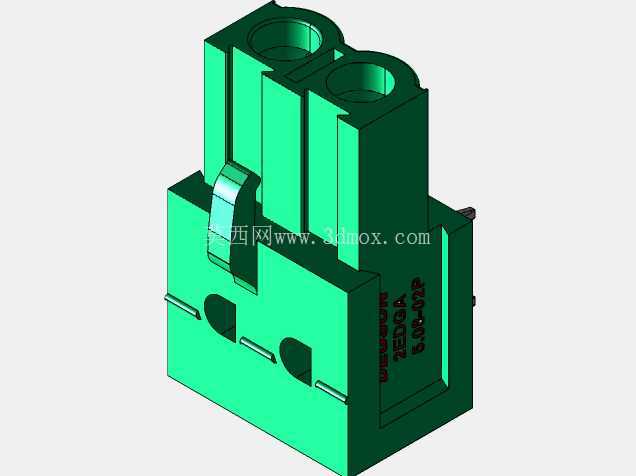

　　安装边界方面，公座焊在PCB上之后，母座插合后的总高度控制在合理范围，就算是在高度空间有限的薄型控制盒里，也不会和盒盖或者其他元器件产生干涉。相邻端子之间的爬电距离满足常规低压电气的安全要求，300V电压等级下使用不会出现飞弧问题。端子的固定除了靠插针焊接之外，部分型号还带固定卡扣，插合之后卡扣会卡在公座的卡槽里，就算设备运行有振动，也不会出现母座松脱掉落的情况，适合用在有一定振动的工业设备上，比如小型风机控制、输送线传感模块这类有持续小幅振动的场景。

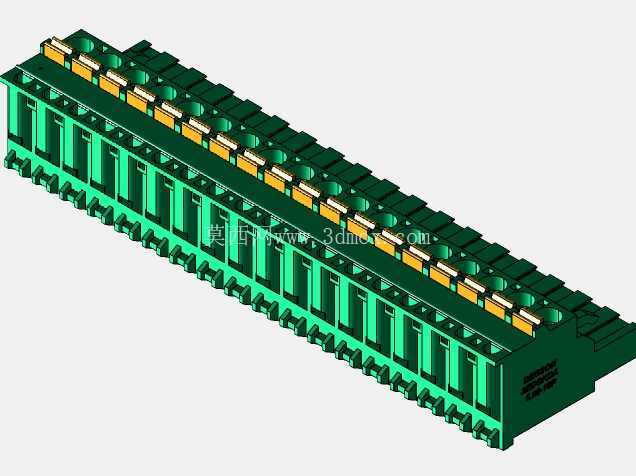

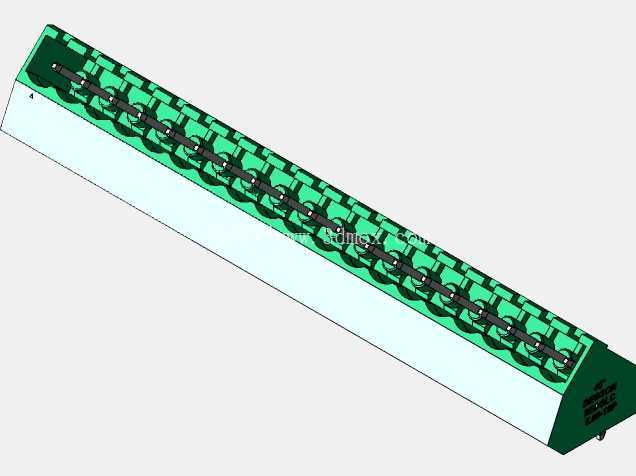

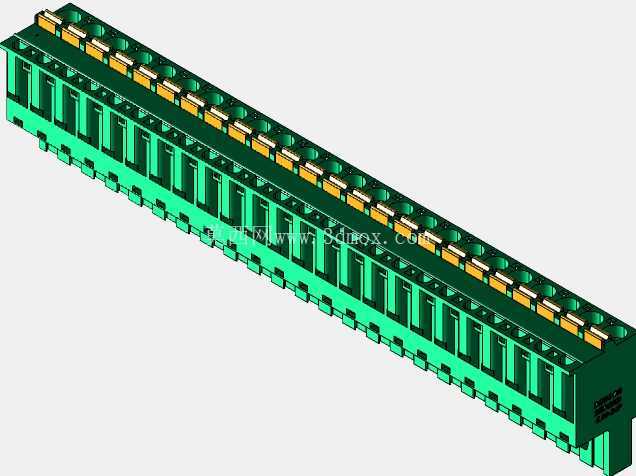

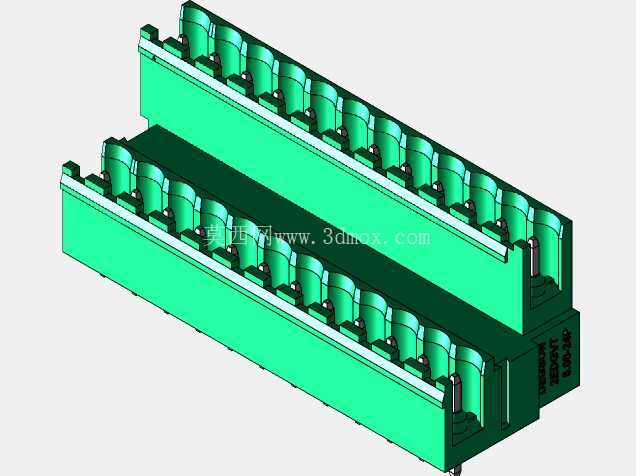

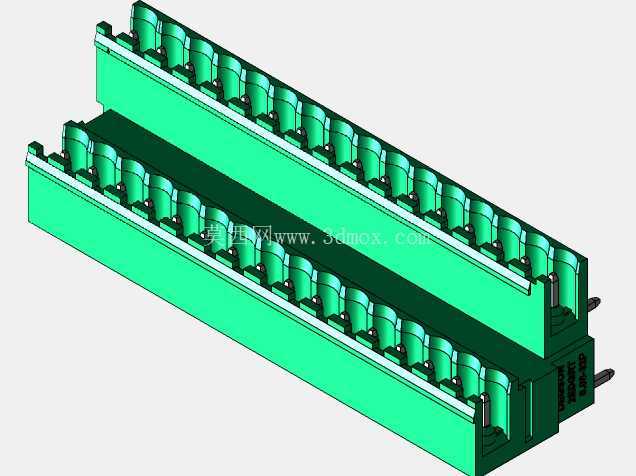

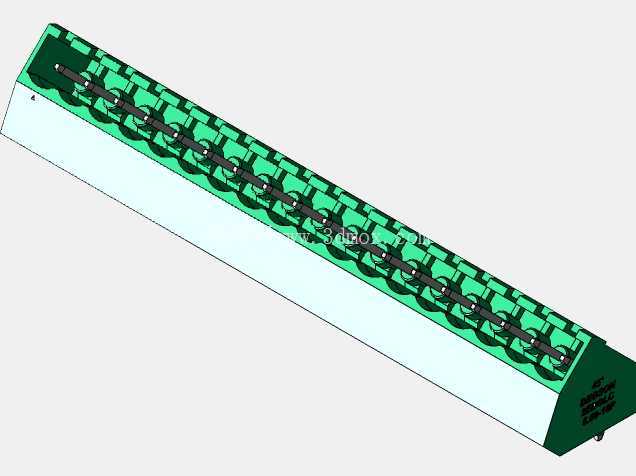

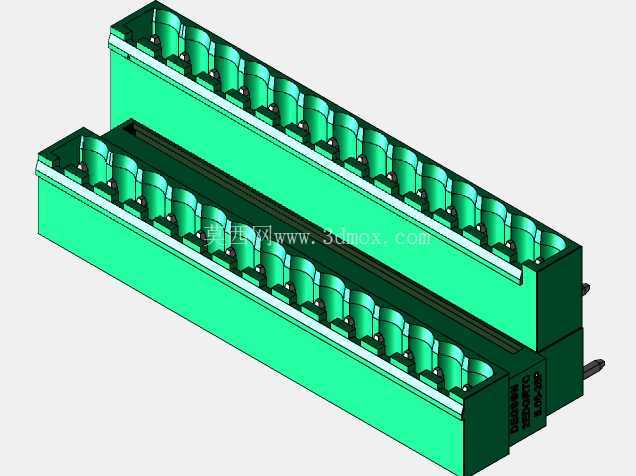

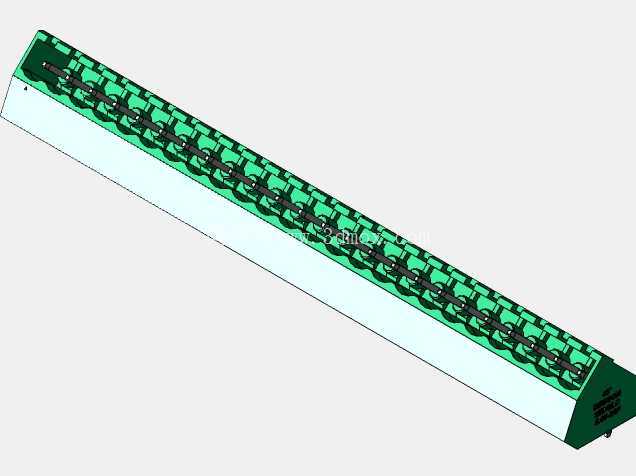

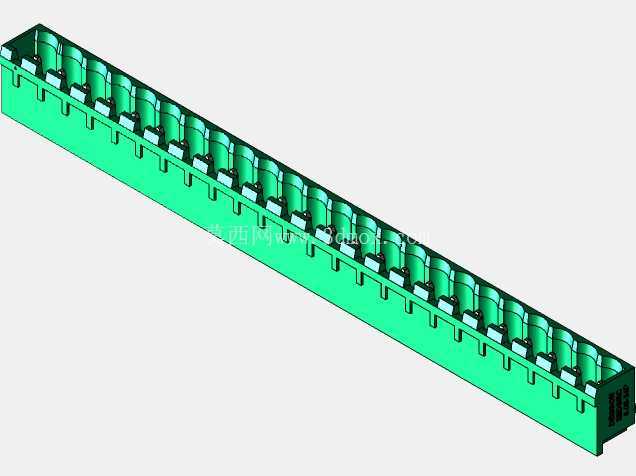

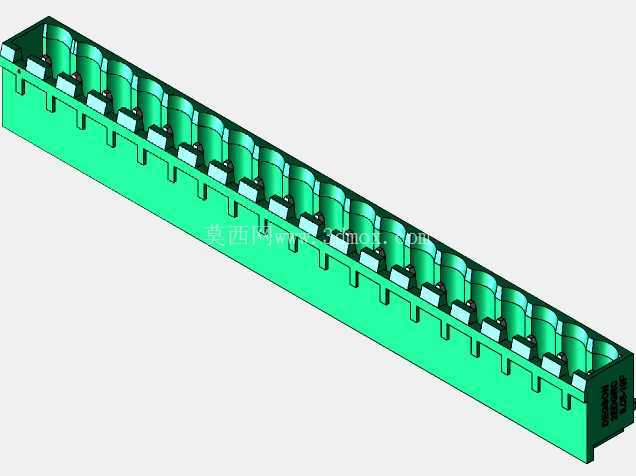

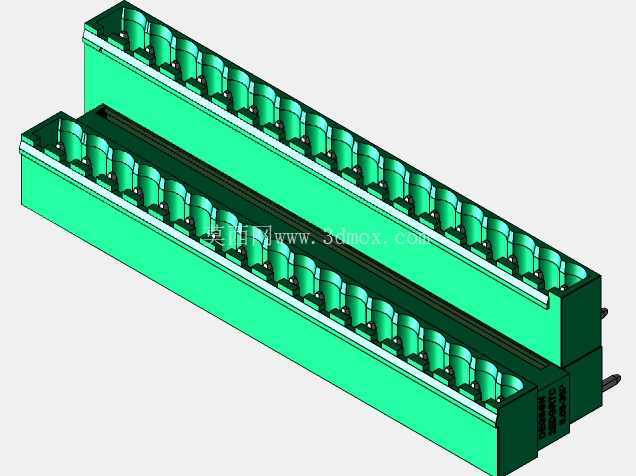

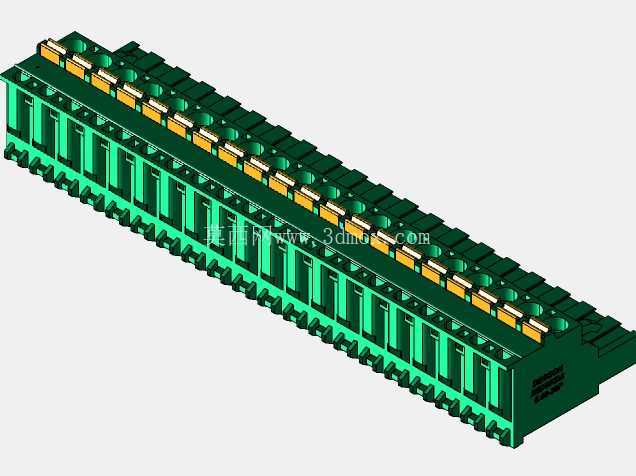

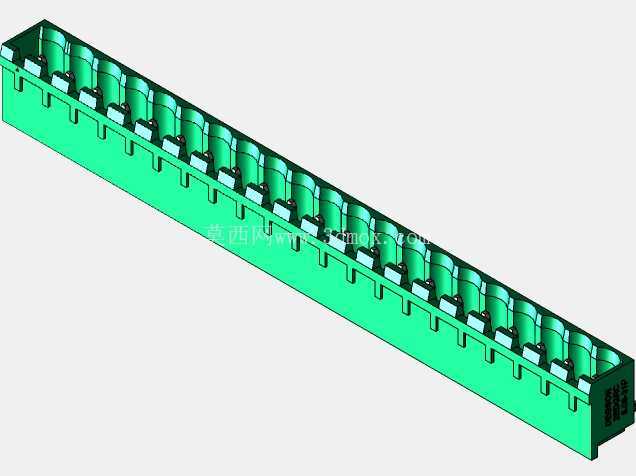

　　建模的时候特意把每个压线螺丝、插针、卡扣的细节都还原到位，做结构设计的时候可以直接调取这个模型放到PCB装配里，核对安装空间、和周边元器件的距离，不用自己再从零开始画端子，能节省不少建模时间。不同位数的端子可以根据实际需要拼接，不用单独做每个位数的模型，调整参数就能生成对应位数的端子模型，适配不同路数的接线需求。平时做电气布局的时候，把这个端子模型放进去，能直观看到接线后的整体高度、走线空间，提前规避装配的时候出现的干涉问题，比如端子旁边有没有放太高的电容、有没有和结构件的立柱冲突，这些问题在三维建模阶段就能发现，不用等到打样之后再改板，能减少试错成本。

　　在实际选型的时候，这个系列的端子适配24-14AWG的导线，不管是小信号的传感线，还是小功率的控制线，都能可靠压接，额定电流能满足大部分低压控制回路的需求，不用额外选大尺寸的端子浪费空间。端子的插拔寿命也能满足现场多次调试拆装的需求，就算反复拔插几十次，接触电阻也不会出现明显变大的情况，接触可靠性有保障。做设备出口的场景下，这种标准间距的端子通用性强，后期维护的时候在当地也能买到匹配的配件，不会因为专用配件找不到导致设备没法维修。
