2英寸黄铜截止阀工业三维设计作品

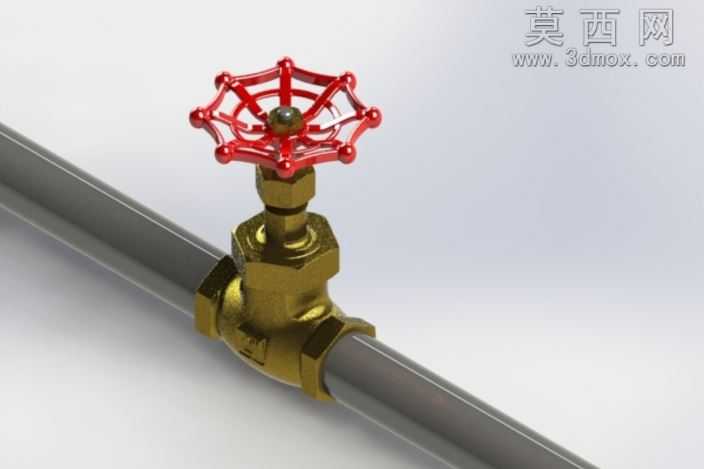

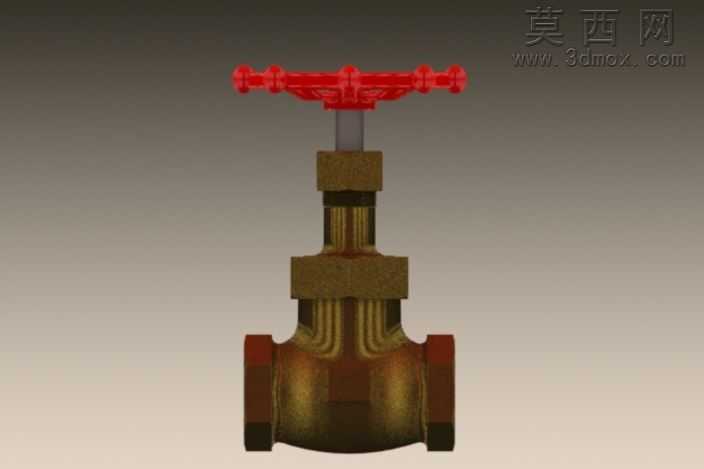

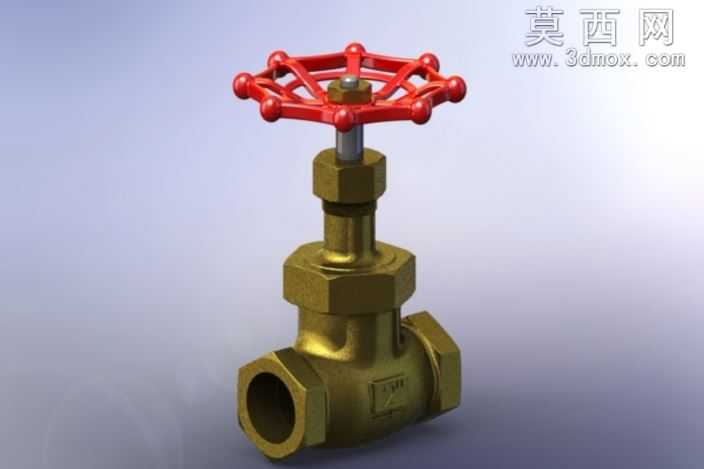

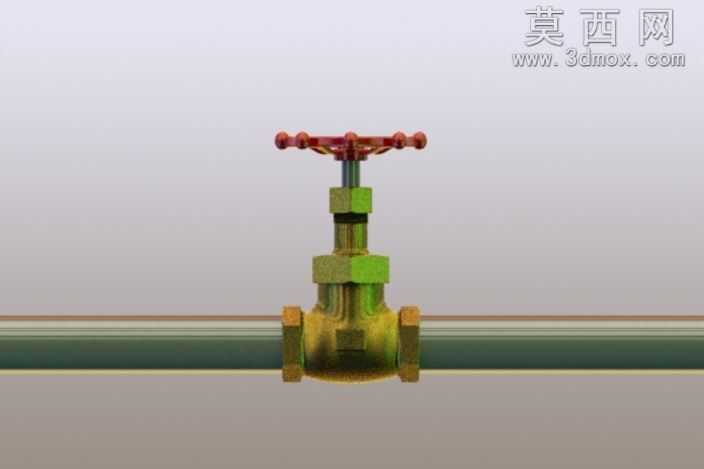

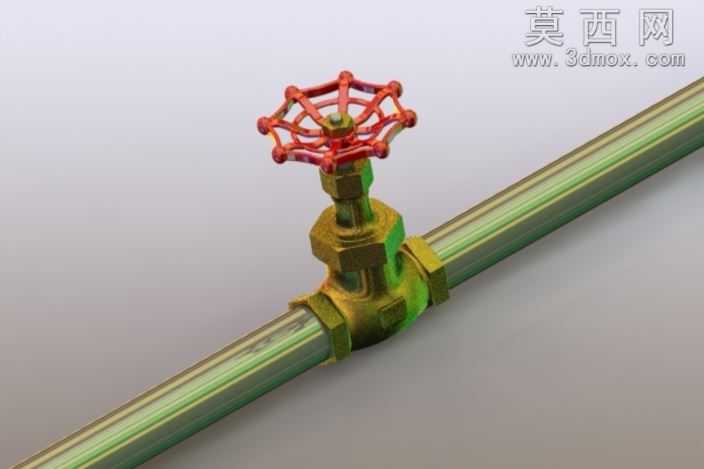

本作品为2英寸手动截止阀的三维设计成果，建模阶段严格遵循截止阀的实际生产尺寸规范，从整体结构拆解为手轮、阀杆、阀盖、阀体、密封组件五大核心模块逐一构建。手轮部分采用轮辐式结构设计，还原了红色手轮的多棱边防滑造型，每一处轮辐的弧度、边缘倒角都经过精准放样，确保与实际工业手轮的操作握持手感结构完全匹配；阀杆部分采用阶梯轴结构设计，精准还原了阀杆与阀盖配合的螺纹段、光杆密封段的尺寸比例，螺纹特征采用真实螺旋扫描生成，而非贴图模拟，能够清晰呈现螺纹的牙型、螺距参数。阀体与阀盖部分采用黄铜材质的金属质感表现，建模时还原了黄铜锻压阀体的流线型流道结构，两端的内螺纹连接端口做了精准的结构刻画，阀体中部的阀座密封面做了凸起结构设计，还原截止阀低进高出的流道特性。材质渲染阶段，手轮部分采用哑光红色烤漆材质，调整了材质的粗糙度参数模拟工业铸件手轮的细微颗粒质感，金属阀件部分采用黄铜金属材质，调整金属度、反射率参数，还原黄铜抛光后带细微氧化层的真实金属光泽，密封件位置采用深色橡胶材质，与金属部件形成清晰的材质区分。结构设计上严格遵循手动截止阀的装配逻辑，所有部件的装配间隙、配合公差都按照实际工业装配要求设置，阀杆的升降行程、手轮的旋转联动关系都做了合理的结构约束，能够直观展示截止阀通过旋转手轮带动阀杆升降、实现阀瓣与阀座贴合密封从而控制管路通断的工作原理。设计过程中优先考虑模型的工程实用性，所有结构特征都支持后续导出为工程图纸用于生产参考，同时兼顾视觉展示效果，渲染时采用蓝色纯色背景突出阀件主体，打光采用三点布光法，主光勾勒金属轮廓，辅光消除暗部死黑，补光提升细节层次，最终呈现的模型既具备工程参考价值，也有良好的视觉展示效果，可用于阀门产品展示、管路系统装配模拟、工业教学演示等多个场景。
