气动对夹式蝶阀DN150PN10结构设计

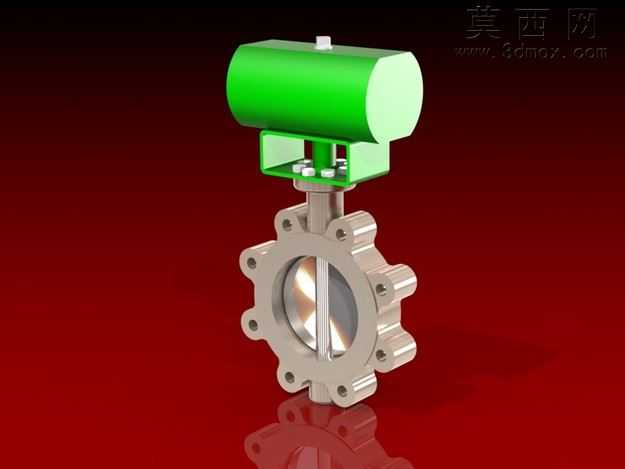

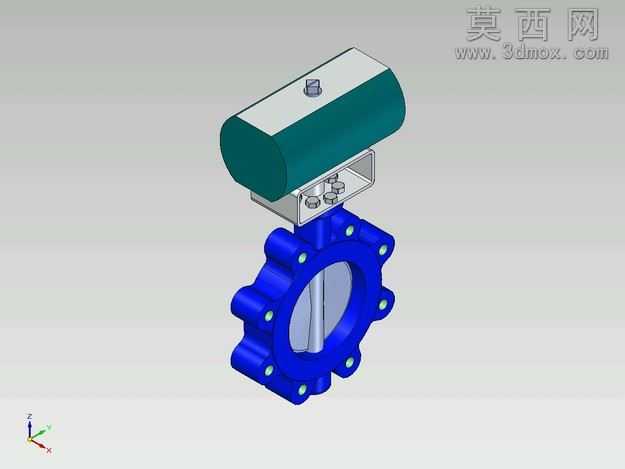

本作品为公称通径DN150、公称压力PN10的气动驱动对夹式蝶阀三维建模成果，建模过程严格遵循阀门行业设计规范，完整还原产品的装配逻辑与结构细节。建模阶段先梳理整体装配层级，自上而下拆分出气动执行机构、连接支架、阀杆、蝶板、阀体、密封组件六大核心模块，各零件建模时精准匹配尺寸公差要求：阀体采用凸耳对夹式结构，周向均匀布置螺栓连接孔，孔位与同压力等级管道法兰标准完全适配，建模时对阀体流道做圆弧过渡处理，还原实际产品降低流阻的结构设计；蝶板采用流线型弧面结构，建模时保证蝶板与阀杆的连接位无干涉，转动行程内与密封面完全贴合。气动执行机构部分还原了双作用气缸的外观结构，包含缸体、端盖、气源接口、顶部行程指示部件，执行机构与阀体之间的连接支架做了轻量化镂空设计，支架上的紧固件安装位、阀杆穿接孔位完全对齐，保证装配逻辑符合实际生产要求。材质与渲染阶段，为不同零件匹配对应工业材质：阀体、蝶板采用铸钢材质，渲染时调整金属粗糙度参数，还原铸件表面的哑光磨砂质感；气动执行器缸体采用铝合金阳极氧化材质，呈现深绿哑光金属质感；密封件采用橡胶材质，调整漫反射参数还原橡胶的软质哑光特性；紧固件采用镀锌不锈钢材质，添加轻微反光效果区分于其他金属部件。渲染时采用正交视角展示产品整体装配效果，搭配柔和的工业环境光，清晰呈现各部件的连接关系与结构轮廓。设计思路上，该模型围绕工业管道流体截断与调节的使用场景，在保证结构强度的前提下优化蝶板流线形态，降低介质流通阻力；气动驱动结构的选型匹配DN150蝶阀的启闭扭矩要求，支架连接结构保证执行器输出扭矩稳定传递至阀杆，避免传动过程中出现偏载卡顿；对夹式阀体结构相比法兰式阀体体积更小、重量更轻，适配空间紧凑的管道安装场景，模型完整保留了产品的装配约束关系，可直接用于装配干涉检查、产品展示、工程方案演示等场景，各零件可单独拆分导出，满足后续工程出图、结构优化的使用需求。
