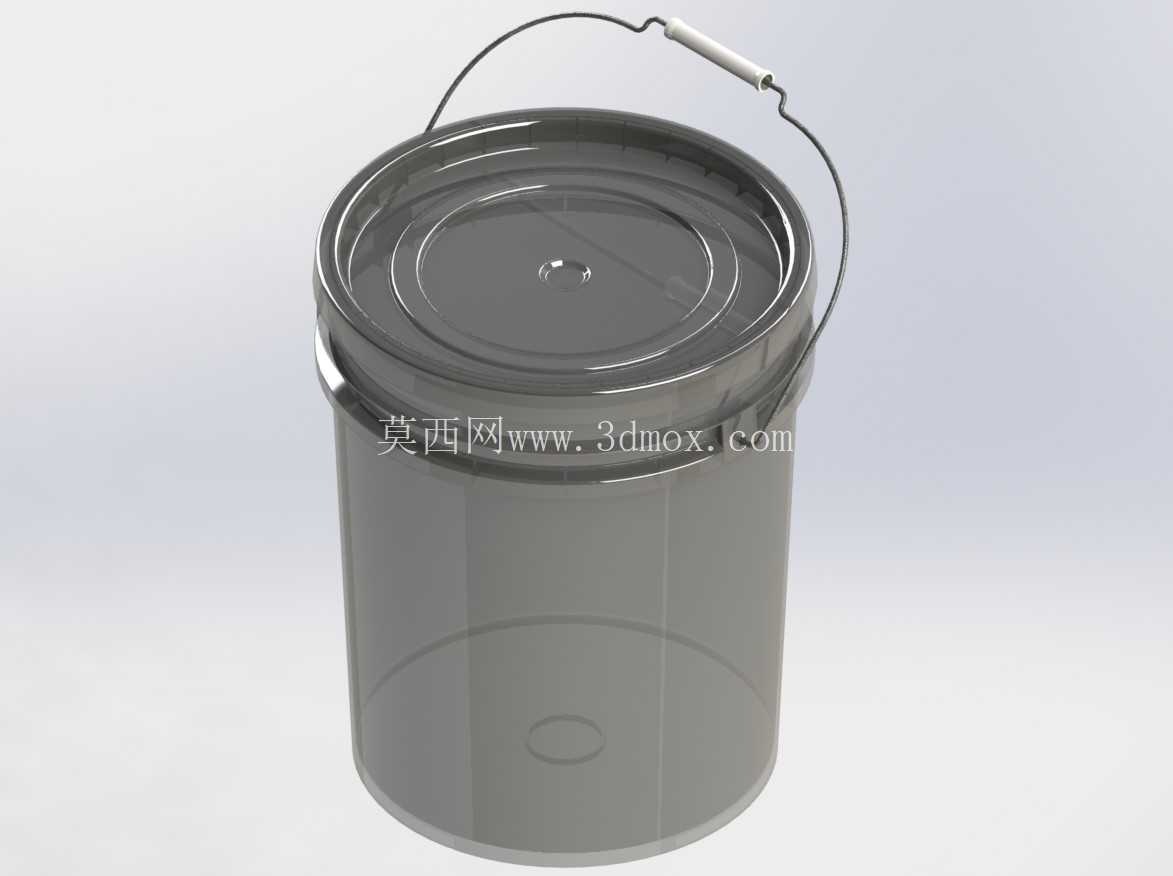

十九升密封带提手塑料储物桶结构

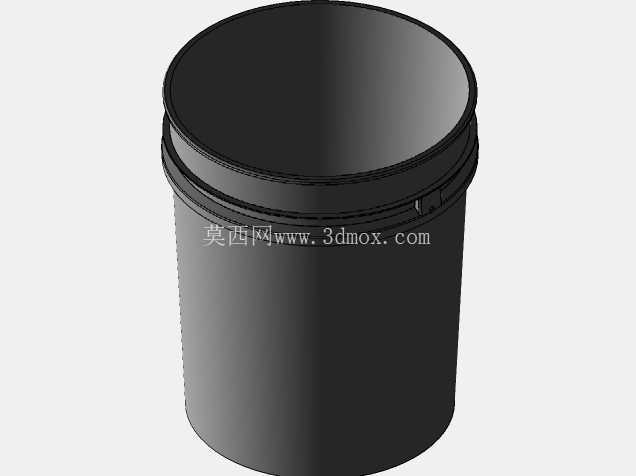

　　日常做设备周边辅具设计、工装物料配套的时候，这类19升容量的带盖桶是出场率极高的通用容器，不管是车间里分装切削液、存放调配好的油漆辅料，还是户外作业时收纳零散五金配件、园艺场景下存储颗粒肥料与栽培介质，都能适配对应的使用需求。从结构设计逻辑来看，桶身采用直筒带微锥的造型，不是完全等径的圆柱，靠近桶口的位置做了一圈凸起的加强筋，一方面是和桶盖的卡扣结构配合实现密封，另一方面也能在堆码的时候给上层桶提供定位支撑，避免堆叠时滑落，桶底对应位置做了内凹的定位槽，和下方桶的桶口凸起刚好嵌合，空桶或者满载堆垛时都能保证堆叠稳定性，不会轻易侧翻。

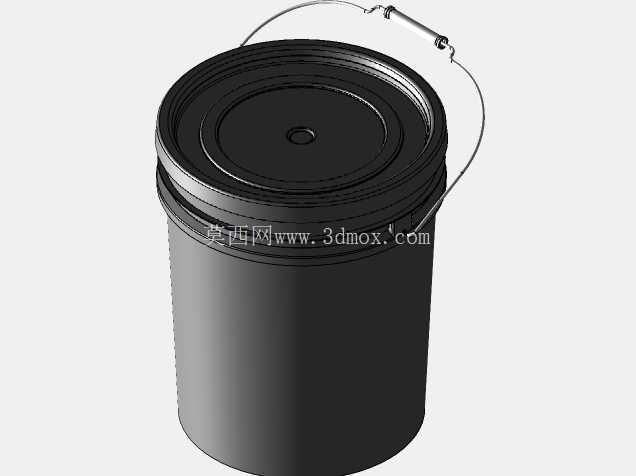

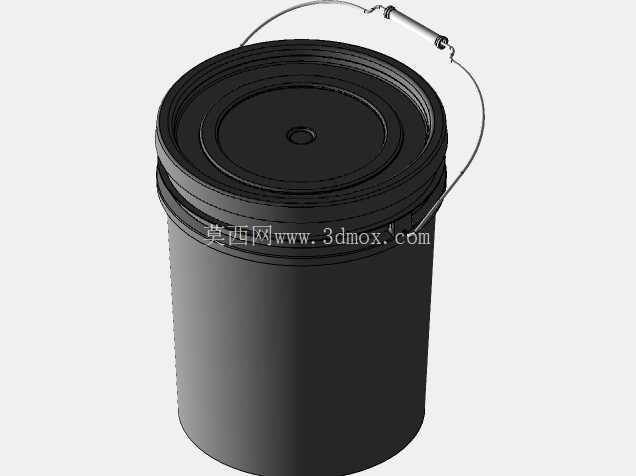

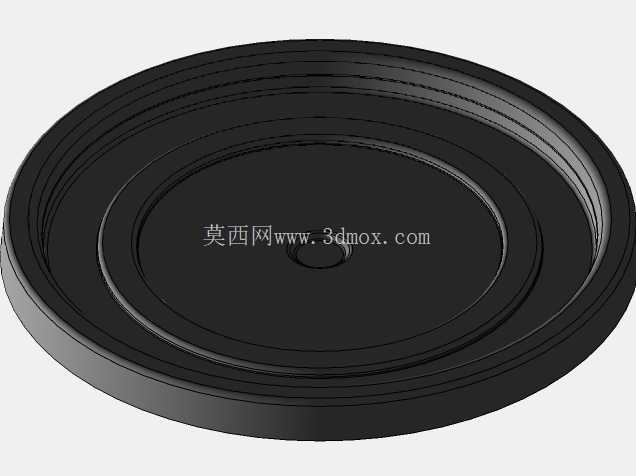

　　提手部分采用金属线材弯折成型，和桶身两侧的挂耳做铰接配合，挂耳位置做了局部加厚，因为满载时整桶重量接近20公斤，提手拉起时挂耳是主要受力点，加厚处理能避免长期使用后挂耳处出现应力开裂，提手握持位置套了一段塑料护套，搬运时能分散压强，减少金属提手勒手的问题，提手的转动角度做了限位，放倒时不会直接磕碰到桶身外壁，避免长期摩擦刮花桶身影响标识印刷。桶盖采用和桶身同材质的塑料注塑成型，盖内做了一圈嵌入式的密封槽，可配套橡胶密封圈实现液体类物料的防漏存储，盖面做了同心圆式的加强筋结构，不用额外增加壁厚就能提升盖面的抗变形能力，重物压在盖面上时不会出现凹陷塌边的情况，盖边缘的卡扣和桶口的凸缘过盈配合，扣合后不需要额外捆绑就能保证盖体不会意外脱落，同时也能一定程度上阻挡灰尘、水汽进入桶内，保证内部存储物料的洁净度。

　　做三维建模的时候，要重点注意桶身的拔模角度控制，微锥的角度既要满足注塑脱模的工艺要求，又不能因为锥度过大导致堆码时嵌合过深难以分离，桶壁的厚度要均匀，避免注塑时出现缩痕、缺料的问题，挂耳位置的圆角过渡要足够大，减少应力集中的风险，提手的铰接间隙要留够，保证转动顺畅不会卡滞，同时间隙也不能过大，避免提手晃动量太大导致搬运时桶身晃荡。从安装边界和适配性来看，这类桶的外径尺寸刚好适配常规的手动液压车托盘间距，单托盘可以整齐排布多个满载桶，运输时不会浪费装载空间，桶身高度也符合人工搬运的人机工程要求，不需要过度弯腰或者抬手就能抓取提手，降低搬运时的腰部受力风险。

　　在实际工业场景里，这类桶除了存储常规物料，还经常被改造为简易的废料收集桶、清洗浸泡槽，只要在结构设计时预留足够的强度余量，就能拓展出更多的使用场景，比如在桶盖开孔加装出料龙头，就可以作为分装液体的暂存容器，适配车间里小批量液体物料的分发需求，不需要额外采购专用的储液容器，降低生产辅具的采购成本。建模过程中还要注意桶身内壁的光滑度处理，避免存储粘稠物料时出现大量挂壁残留，减少物料浪费，也方便后续清洗重复使用，桶口的边缘做了卷边处理，不仅能提升桶口的结构强度，搬运时如果手部接触桶口也不会被锋利的边缘划伤，符合车间作业的安全要求。
