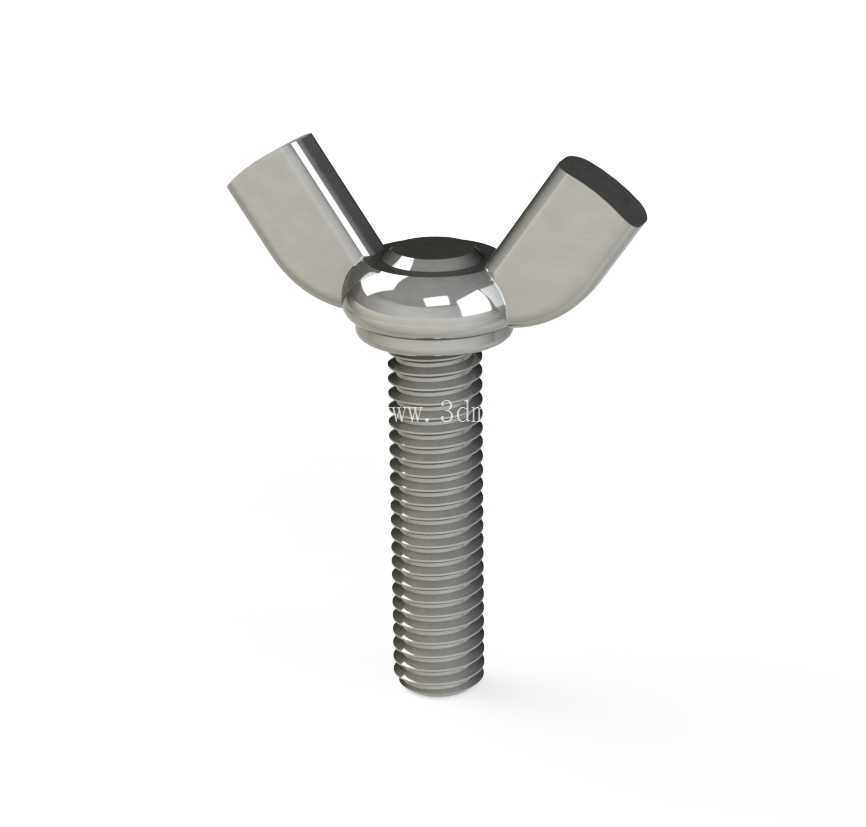

美式DIN316标准M4M5M6翼形螺钉

　　翼形螺钉是紧固件领域里无需额外工具即可完成手动拆装的典型连接件，这款符合DIN316标准的美式翼形螺钉，覆盖M4、M5、M6三种常用公制螺纹规格，在各类需要频繁拆装、调试的设备结构中应用十分广泛。从实际使用场景来看，这类翼形螺钉常出现在仪器仪表的舱门紧固、小型设备的检修盖板固定、工装夹具的快速锁紧、通风管道的检视口安装、低压电气柜的门板固定等场景中，尤其是在没有配套扳手、螺丝刀等工具的户外调试、现场检修工况下，蝶形的翼片结构可以让操作人员直接用手指捏持施力，快速完成拧紧或松脱动作，大幅提升拆装效率，避免因工具缺失导致的作业停滞。

　　从结构设计逻辑来看，这款翼形螺钉的头部采用对称双翼布局，翼片的弧度经过人体工学优化，捏持时的受力面贴合指腹轮廓，不会出现尖锐棱角硌手的问题，翼片与螺杆头部的衔接位置做了圆弧过渡处理，既避免了应力集中导致的翼片断裂风险，也能在拧紧时让扭矩更顺畅地传递到螺纹副上。头部顶端做了圆弧收边，没有突出的毛刺或锐边，即使在人员容易触碰的设备外露位置安装，也不会造成刮擦伤害。螺纹部分采用标准公制粗牙螺纹，牙型角符合通用紧固件标准，和同规格的标准螺母、内螺纹孔具备完全互换性，不需要单独配套定制连接件，降低选型和备件储备的成本。

　　从安装边界与尺寸适配角度来说，M4规格的螺钉螺杆直径4mm，适配的预制内螺纹孔需按照M4粗牙螺纹的标准底孔加工，双翼展开的最大宽度控制在16mm左右，安装时需要预留足够的手指操作空间，翼片周边至少留出5mm的避让间隙，避免周边结构干涉导致无法捏持施力；M5规格的螺杆直径5mm，双翼最大宽度约20mm，适合需要稍大锁紧力的盖板、夹具结构使用；M6规格的螺杆直径6mm，双翼最大宽度约24mm，能承受更大的手动拧紧扭矩，可用于振动稍大的设备部件紧固。三种规格的螺钉头部厚度均控制在合理范围内，安装后不会出现头部过高突出过多的问题，适合对安装空间有一定限制的紧凑结构场景。

　　在实际选型应用中，需要注意这类翼形螺钉的锁紧力完全依赖手动施力，不能用于需要大扭矩锁紧、承受强振动载荷的重载连接场景，也不适合用于有防松要求的高速运动部件连接，若有防松需求可搭配弹垫、尼龙防松螺母组合使用。建模过程中，螺纹部分采用真实牙型扫描特征构建，而非简单的贴图示意，翼片的曲面弧度、头部与螺杆的衔接圆角都严格参照实物测绘数据还原，能够直接用于设备的装配干涉检查、拆装模拟演示，也可作为紧固件选型时的三维参考样本，帮助结构设计人员在方案阶段就确认安装空间是否充足、操作路径是否顺畅，避免后期打样时出现干涉、操作不便等问题。不同于普通外六角或内六角螺钉，翼形螺钉的核心价值就是无工具快速拆装，因此在建模时也重点还原了翼片的握持曲面形态，确保三维模型的外形尺寸和实物完全一致，在做人机工程仿真时能够准确模拟手指捏持的操作姿态，为设备的操作便利性设计提供准确的模型支撑。
