特斯拉Cyberquad全地形四轮车架结构设计

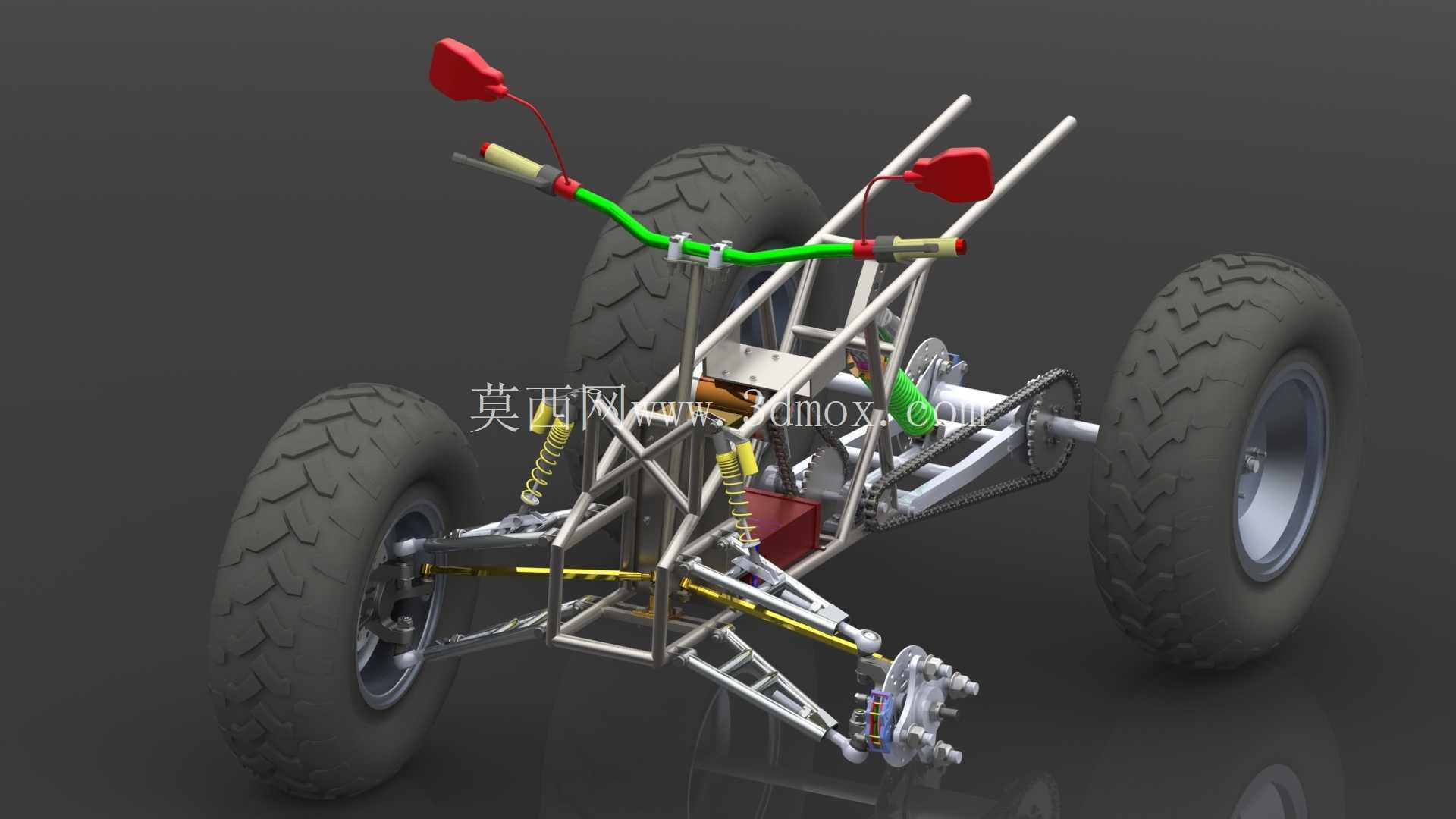

　　该全地形四轮载具的三维结构设计，核心面向非铺装路面的短途穿越、户外休闲骑行场景，区别于常规道路行驶的两轮摩托与乘用汽车，其结构设计完全围绕复杂地形的通过性、抗冲击性能展开，没有多余的外观覆盖件，所有机械结构直接外露，既方便日常维护检修，也能在越野场景下避免外壳磕碰损坏带来的额外维护成本。

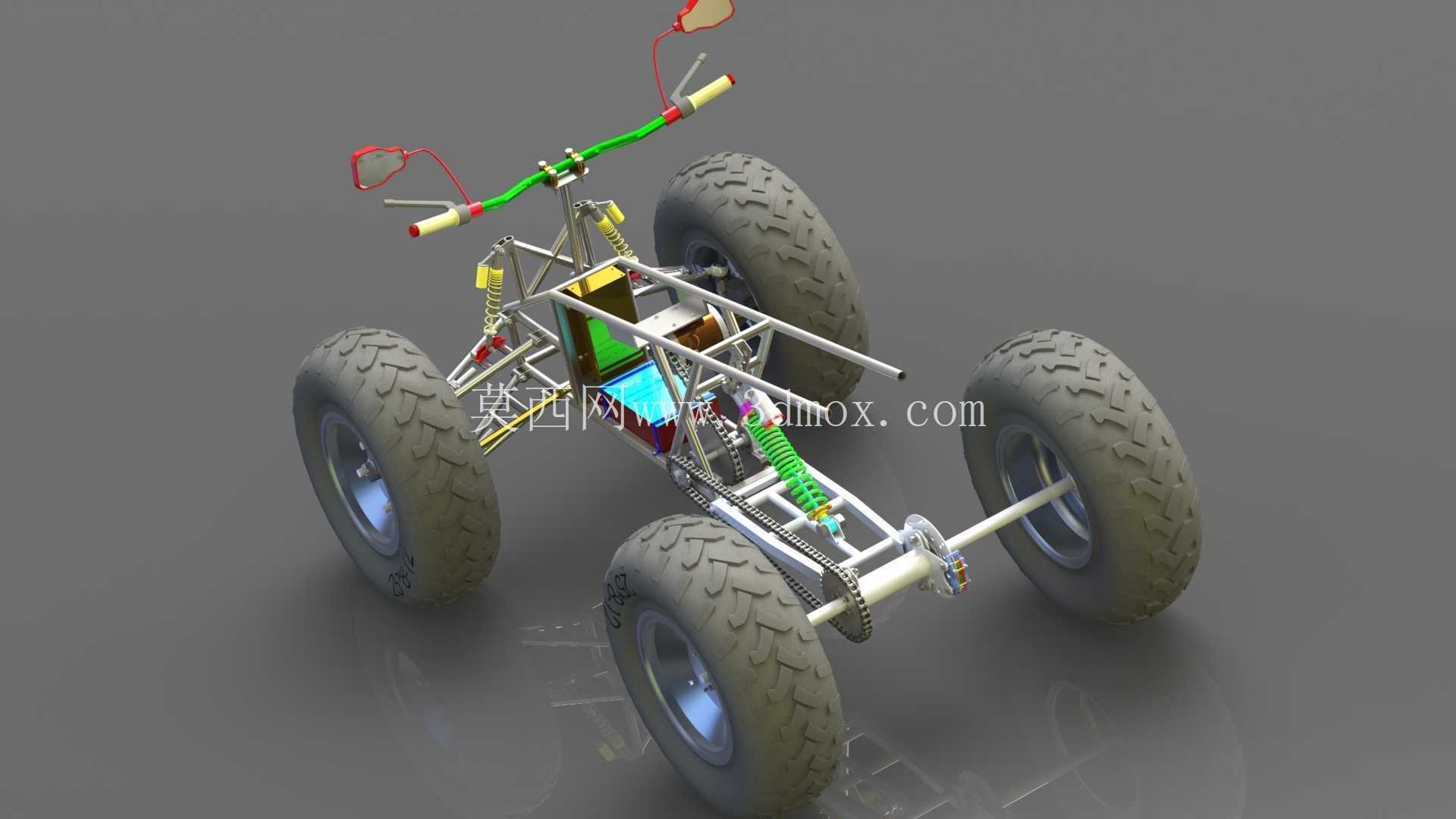

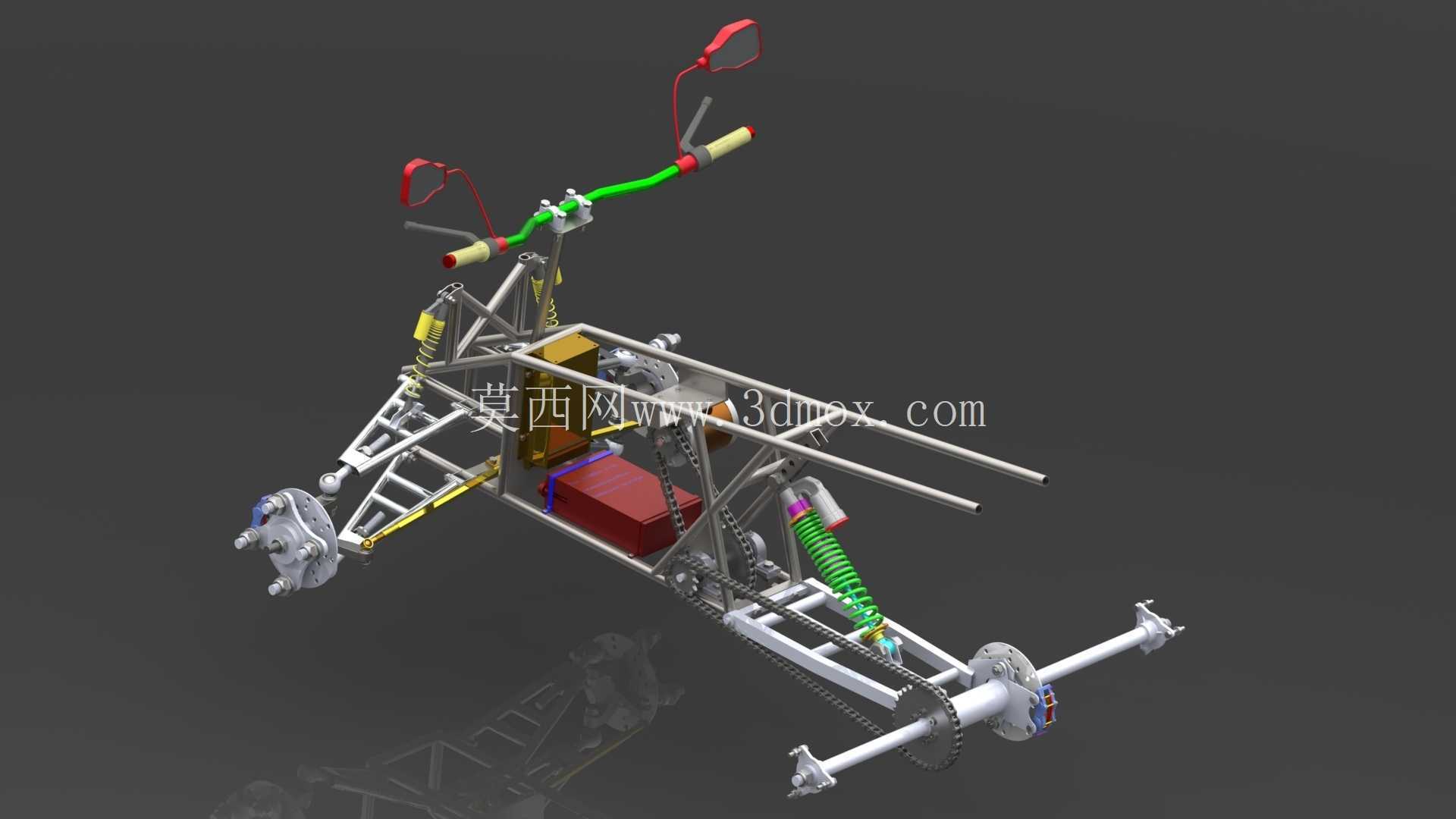

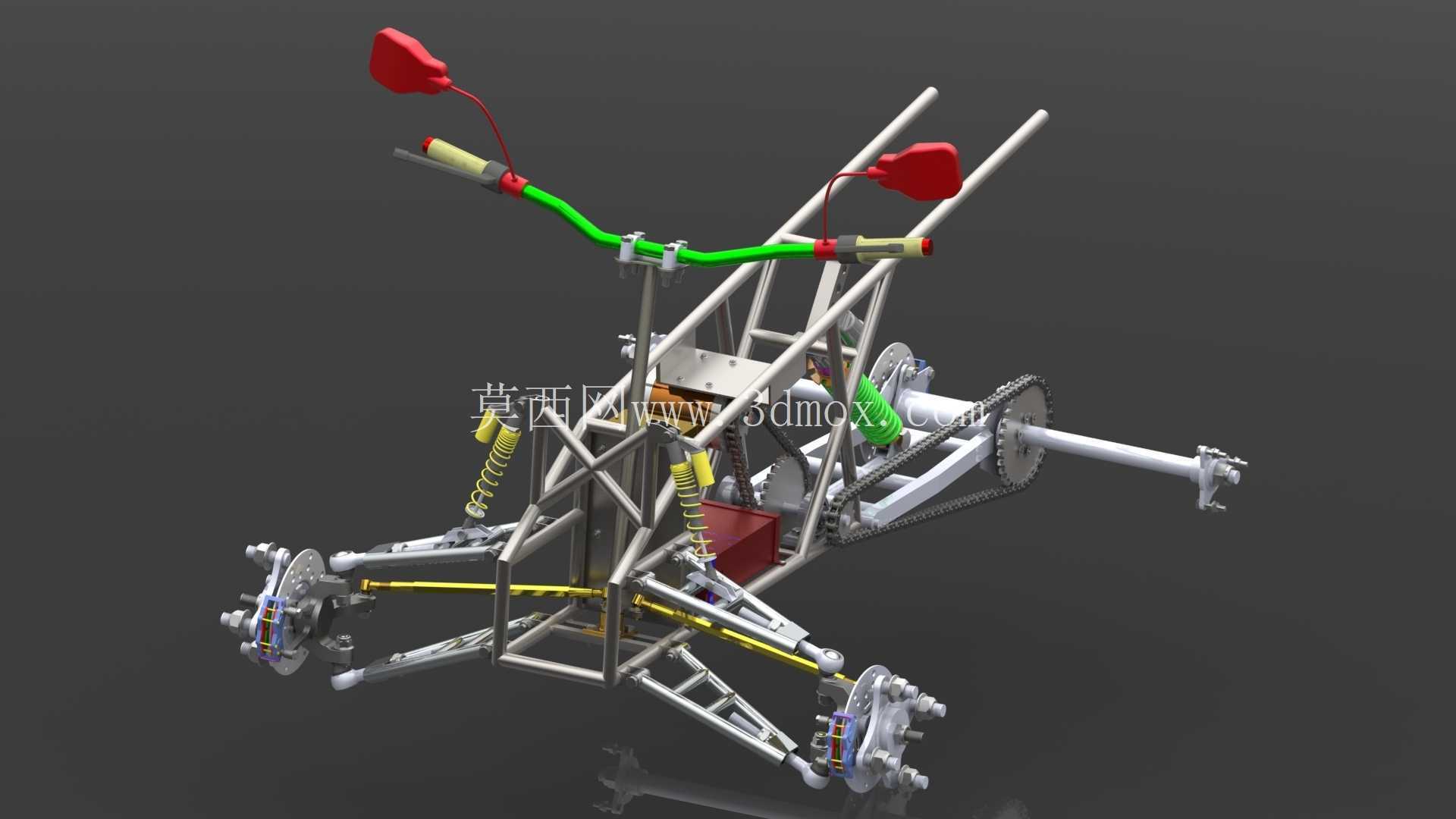

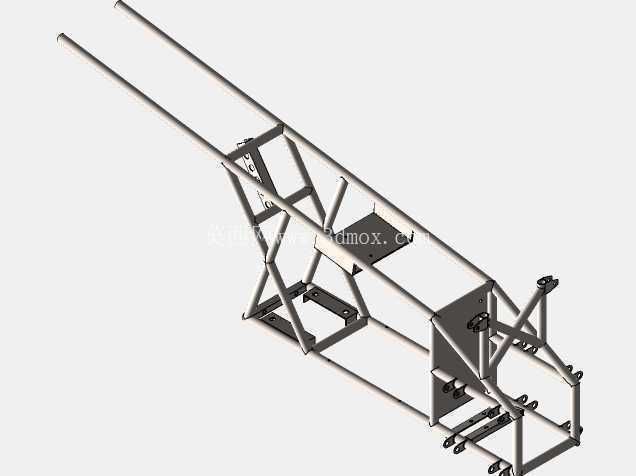

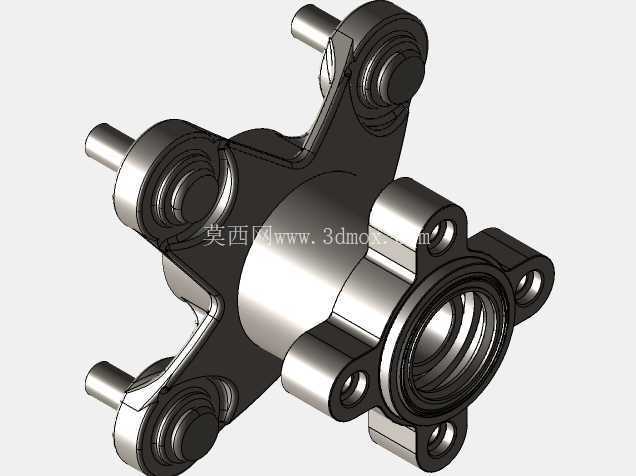

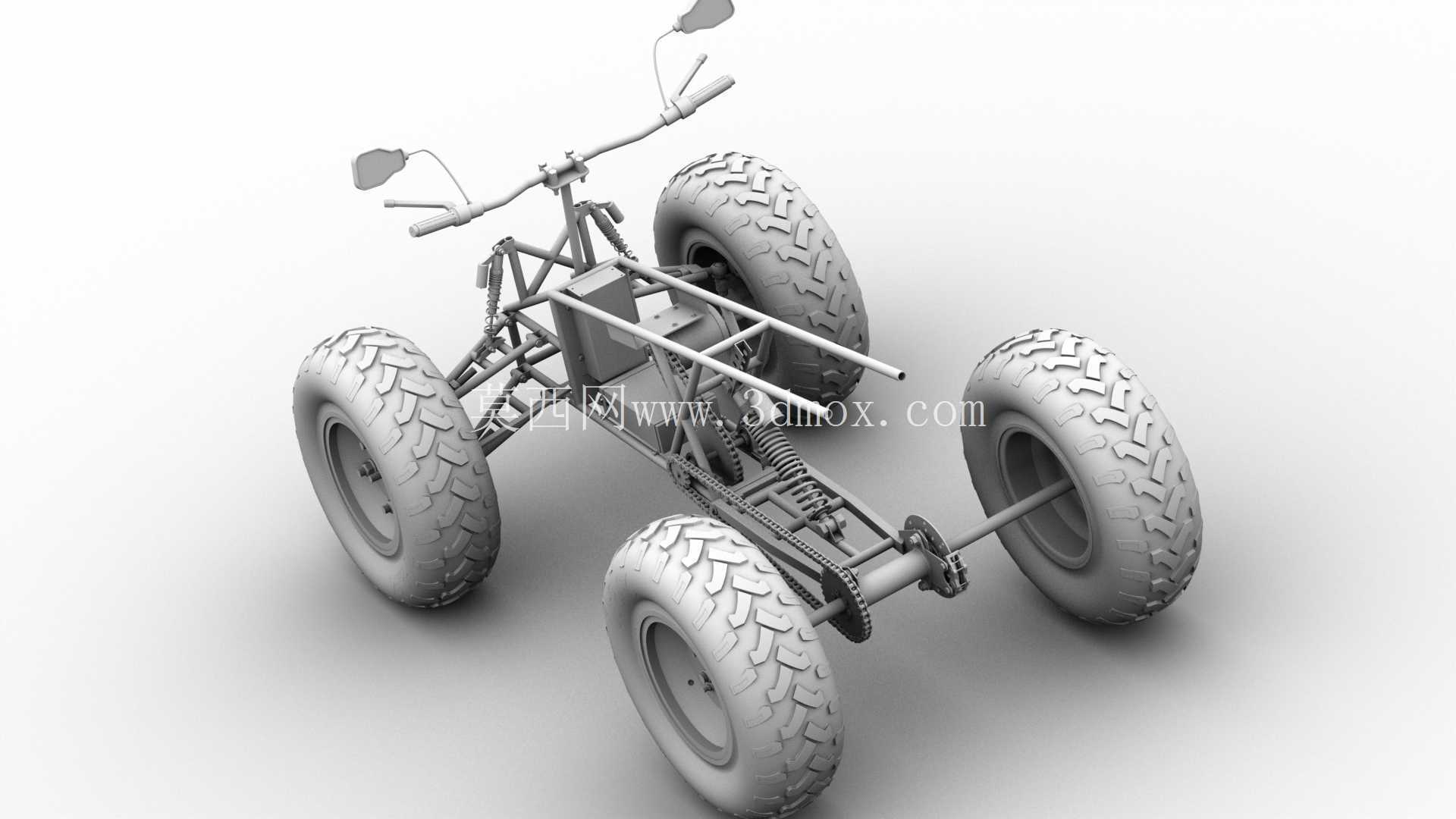

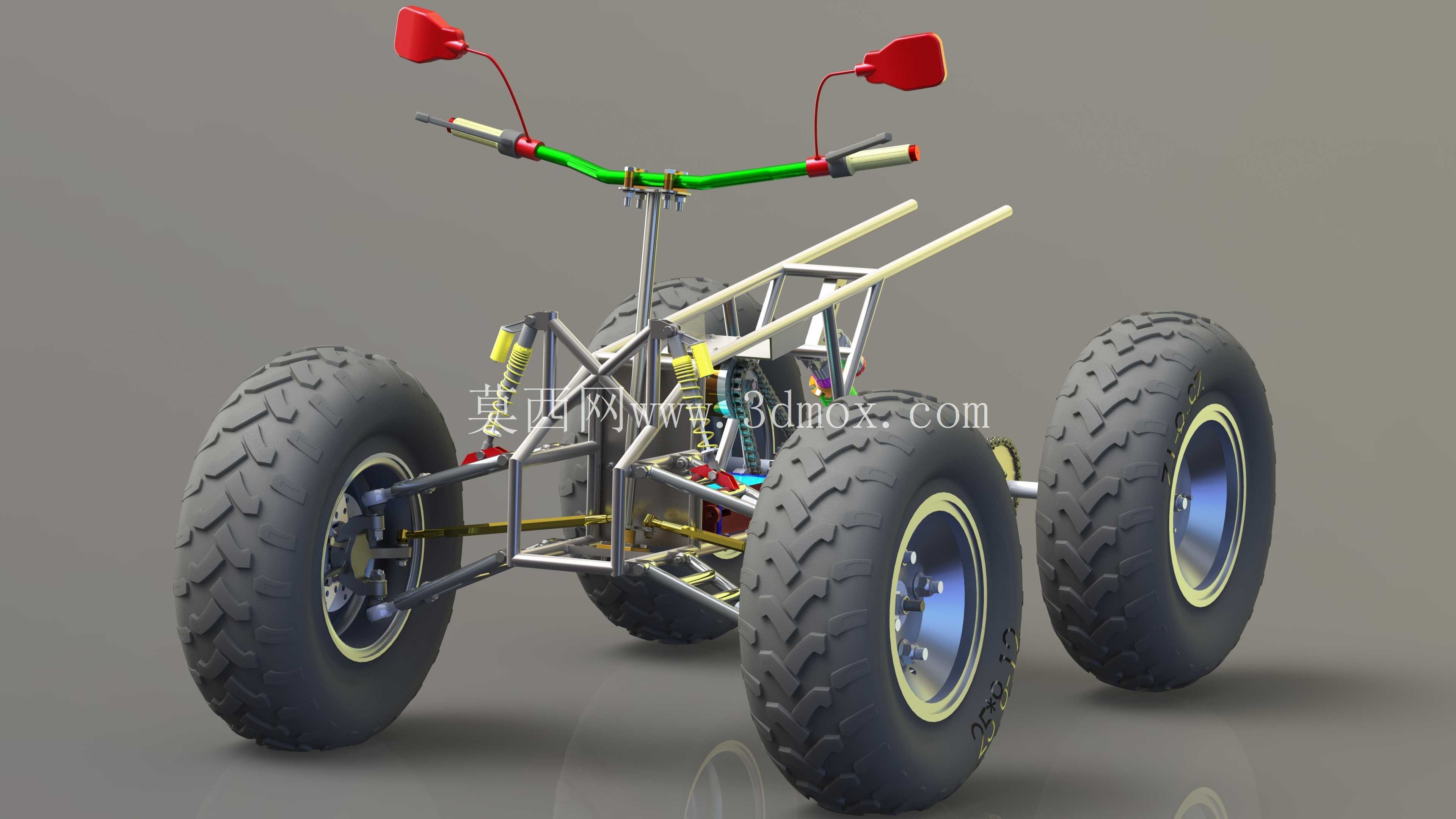

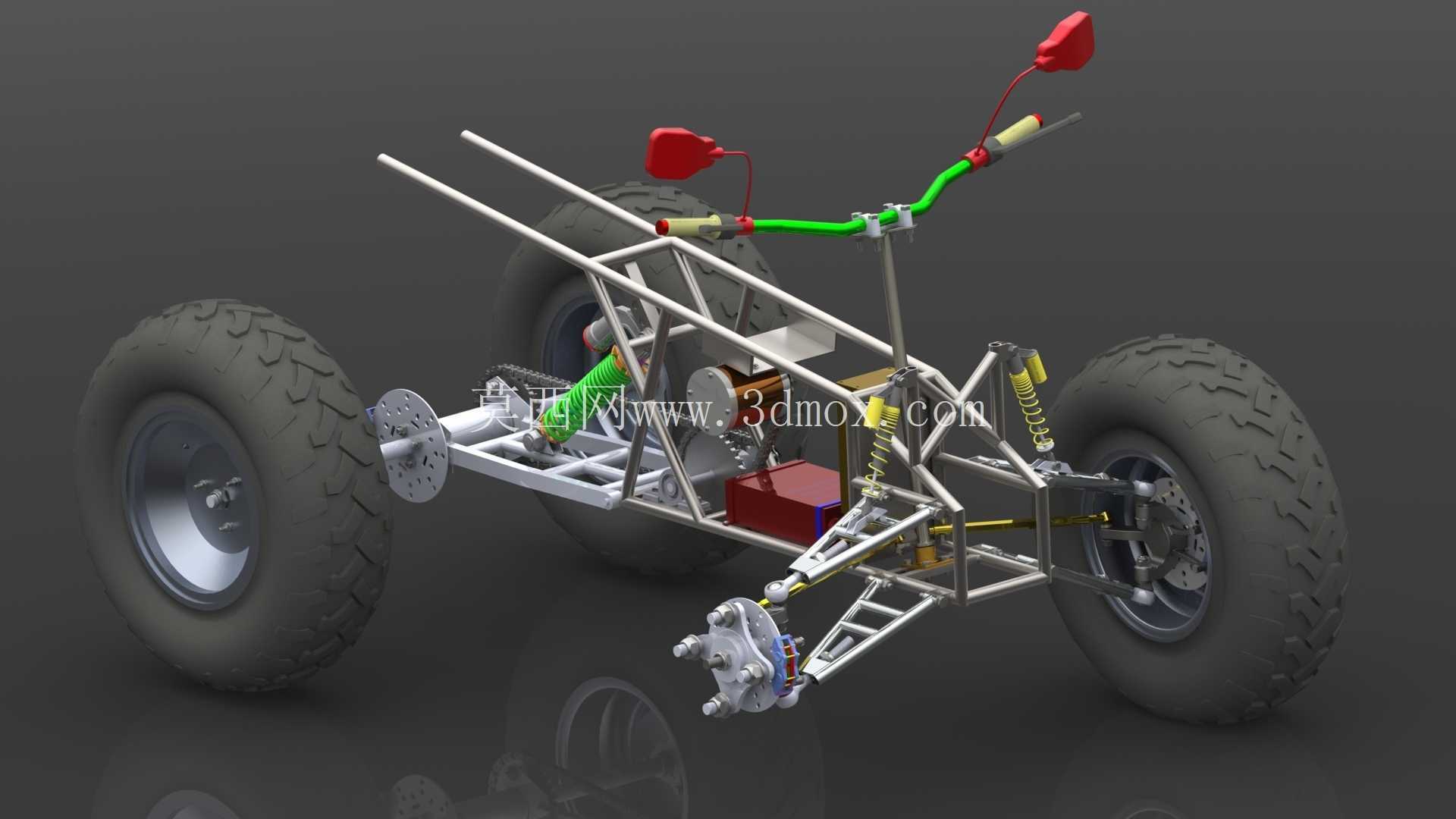

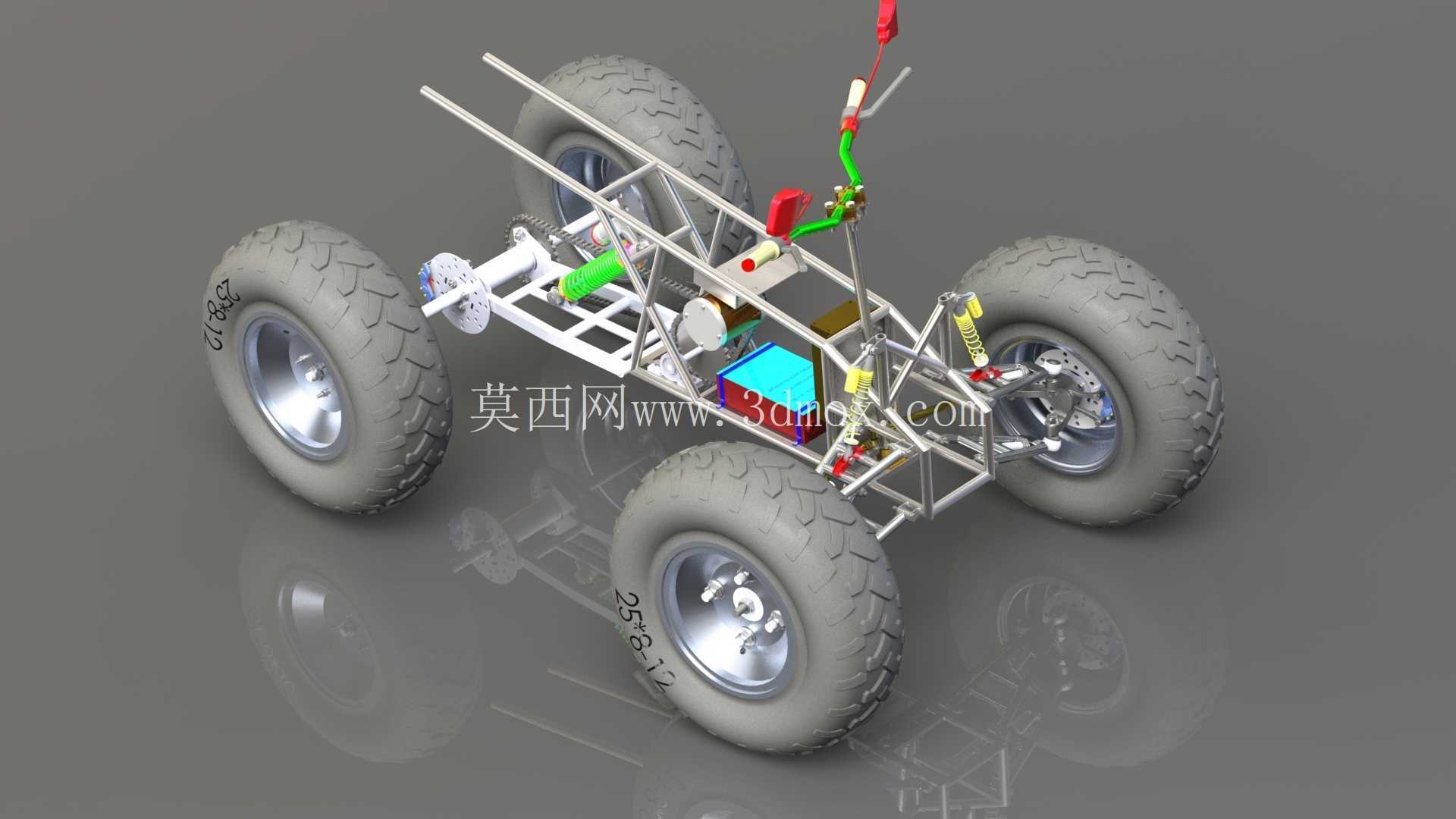

　　从结构布局来看，整车采用外露管式桁架车架，管材选用高强度合金结构钢弯折焊接成型，桁架结构的杆件走向完全按照行驶过程中的载荷传递路径布置：前轮受到的地面冲击通过转向节、上横臂、下横臂传递到车架前部的悬架安装点，后轮的驱动载荷与冲击则通过后摇臂结构传递到车架中部的动力安装位，所有杆件的连接节点都做了加强筋焊接处理，避免长期在颠簸路面行驶出现焊缝疲劳开裂的问题。

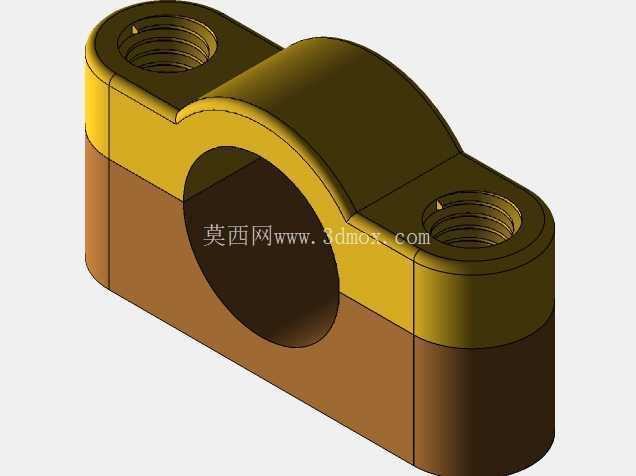

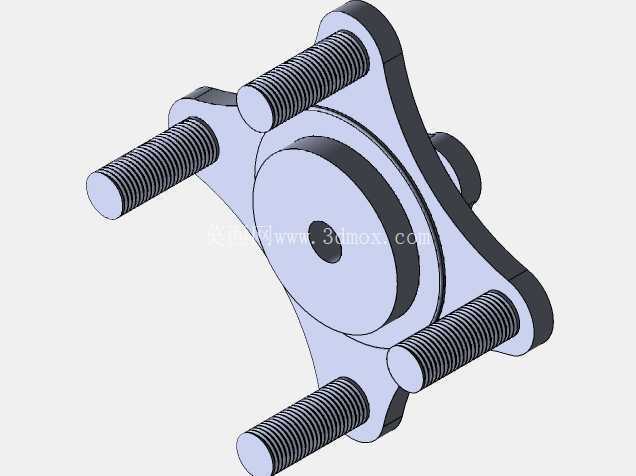

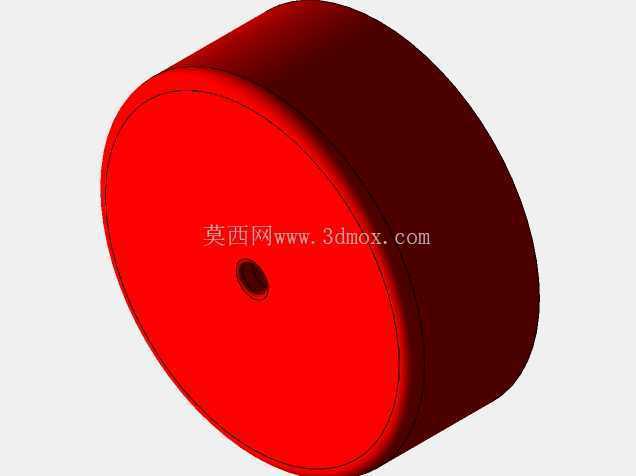

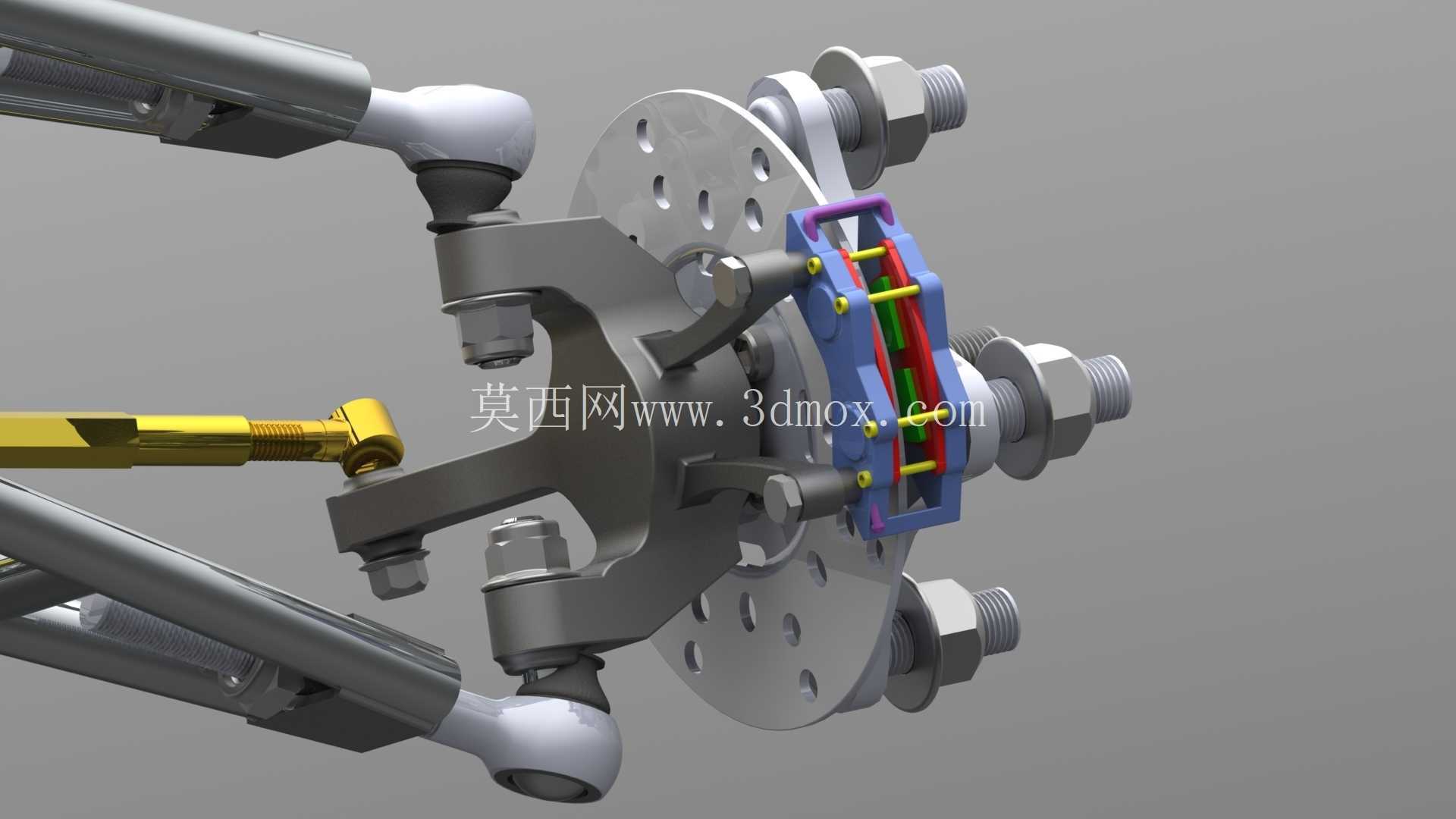

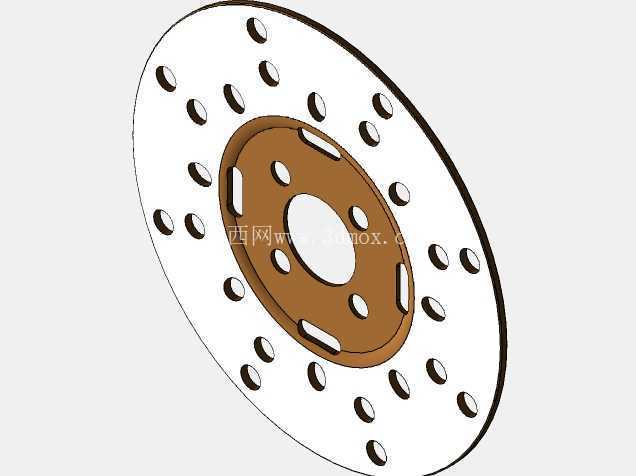

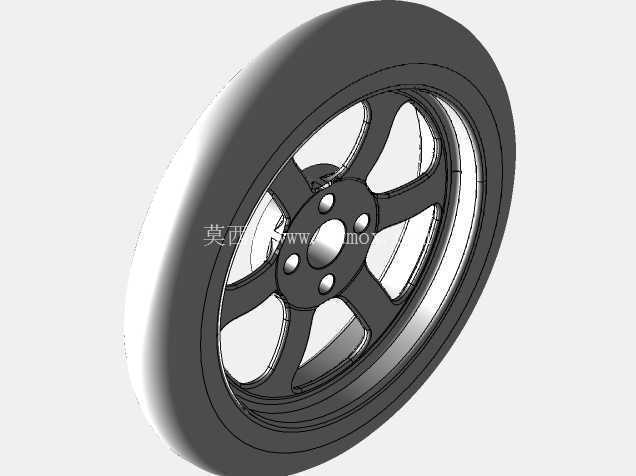

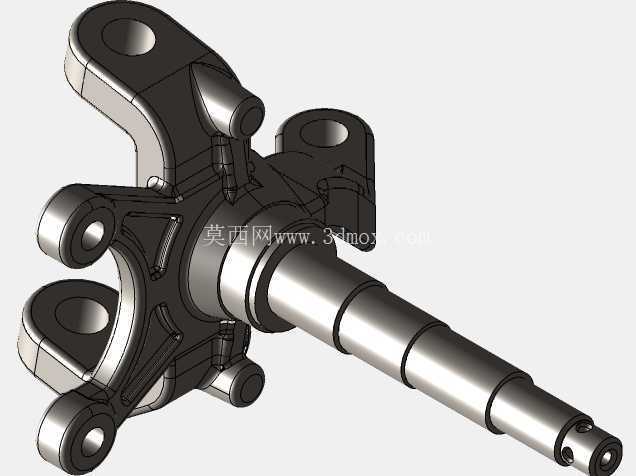

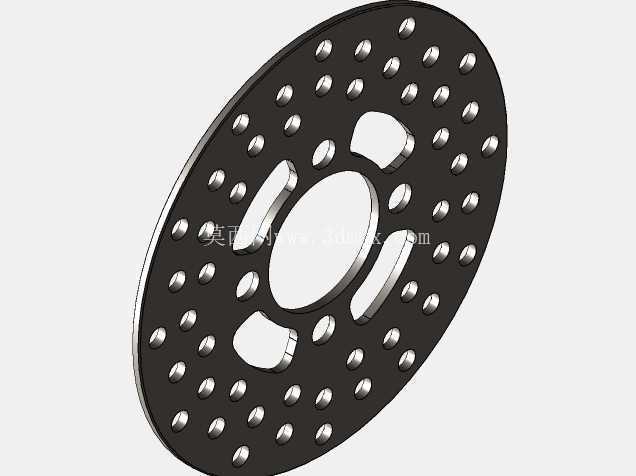

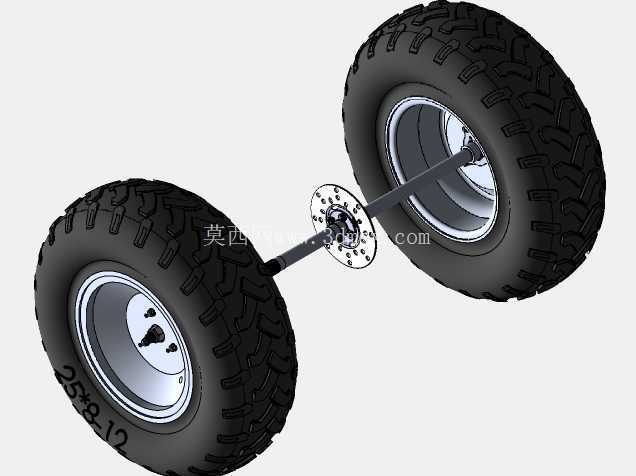

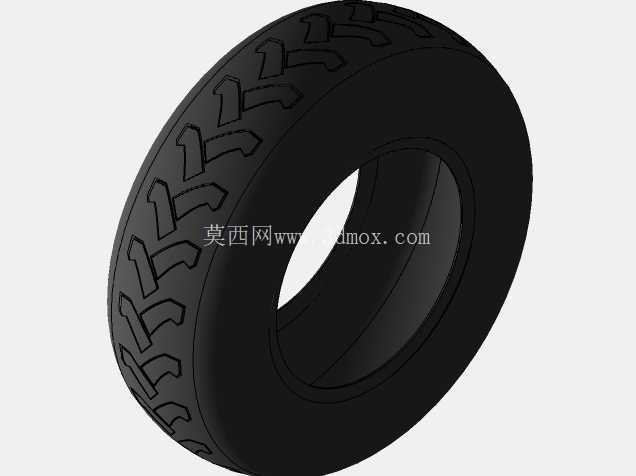

　　行走系统的配置完全匹配越野使用需求，大颗粒深花纹的低压越野轮胎搭配小尺寸轮辋，能够在砂石、泥土、浅滩等不同路面获得足够的抓地力，同时较低的轮胎气压可以吸收路面传来的小幅高频振动，降低悬架系统的载荷负担。前后轮均配置盘式制动结构，制动卡钳直接安装在转向节与后摇臂的安装支座上，制动盘与轮辋同轴固定，制动管路沿着车架管材走向布置，通过管卡固定避免行驶过程中晃动磨损，整套制动系统的制动力分配偏向后轮，适配越野场景下急刹时的轴荷转移特性，避免前轮先抱死出现转向失控的问题。

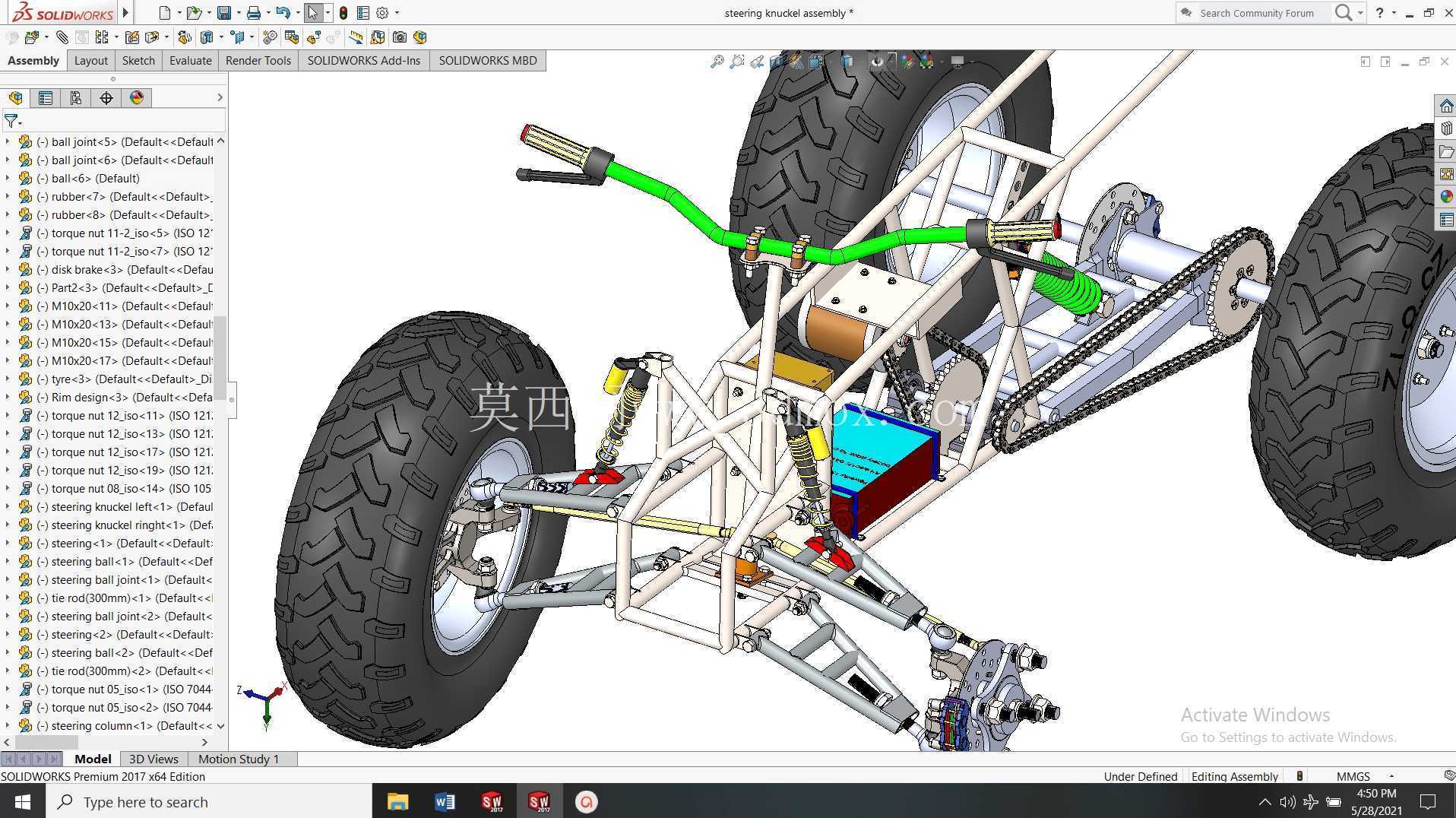

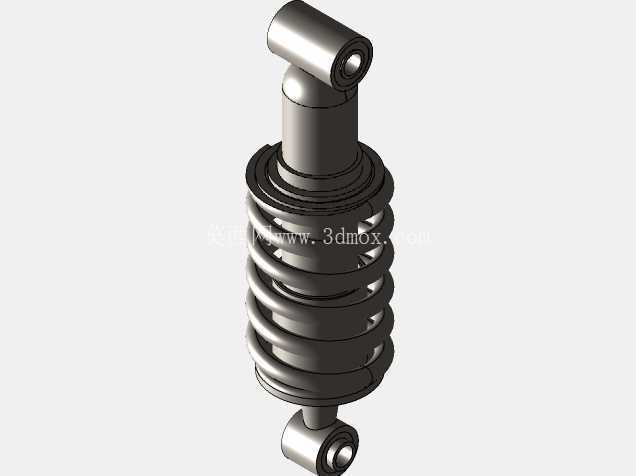

　　悬架系统采用螺旋弹簧搭配筒式液压减震器的结构，前悬架为双横臂独立悬架结构，上下横臂的长度经过匹配设计，车轮上下跳动时的轮距变化量、主销倾角变化量都控制在合理范围内，既保证转向操作的轻便性，也能减少轮胎的异常磨损；后悬架为单摇臂式结构？不对，看结构是后轴搭配双侧减震？哦不对，图中后轴通过链条传动连接驱动电机，后减震器上端固定在车架中部的安装座，下端连接后摇臂，能够提供足够的后轮跳动行程，在翻越凸起障碍或者跌落坑洼时，减震器的行程可以完全吸收冲击能量，避免刚性冲击传递到车架与驾乘人员位置。

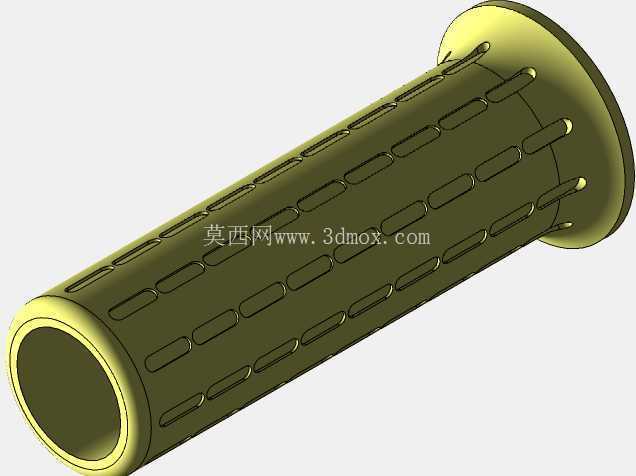

　　转向系统采用直接的把式转向结构，车把通过转向柱与前桥的转向拉杆连接，没有设置多余的转向助力结构，转向传动比设置偏小，能够在低速越野场景下获得更直接的转向反馈，方便骑行者快速调整行驶方向躲避障碍；车把上集成了后视镜、控制握把与刹车手柄，走线沿着车把横梁、车架前侧立管布置，完全避开悬架跳动的运动干涉区域，避免车轮上下跳动或者转向时拉扯线路。

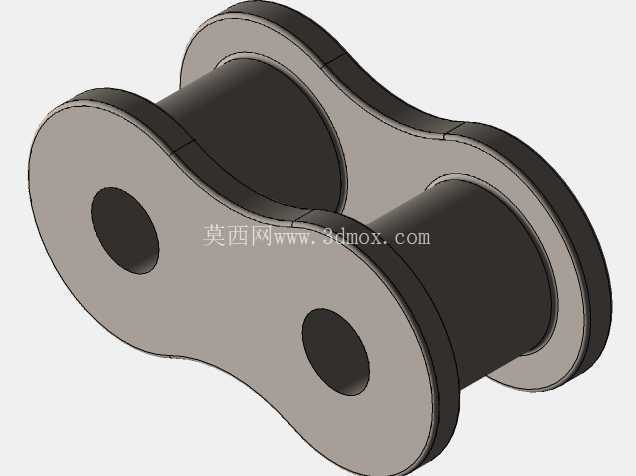

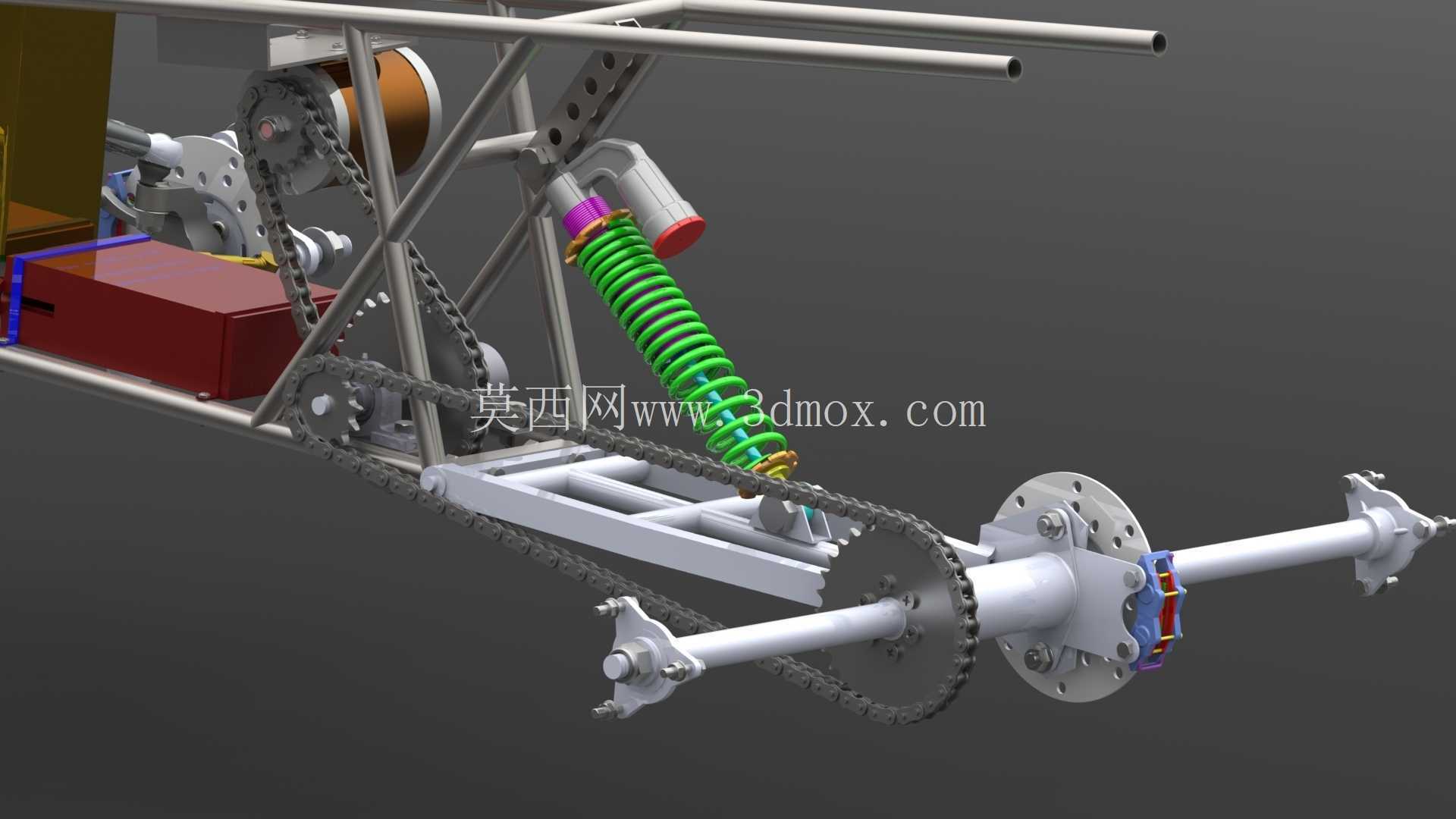

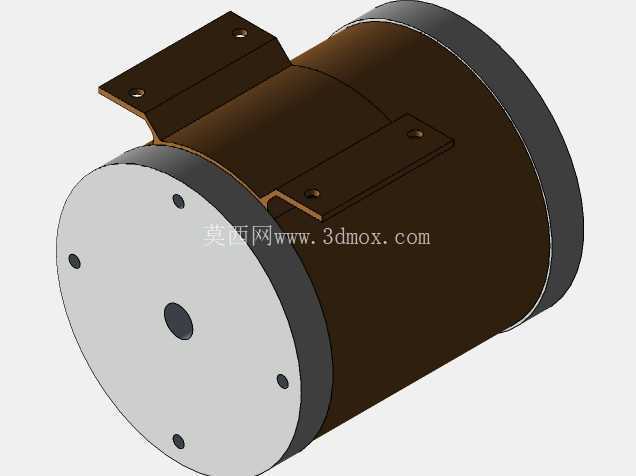

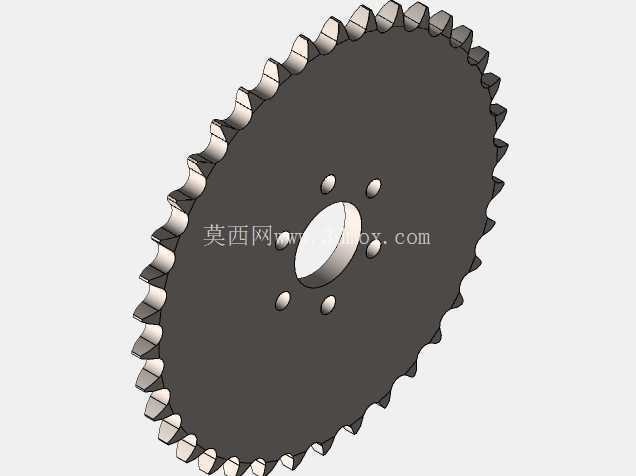

　　动力系统采用后置后驱的布局形式，驱动电机固定在车架中部靠后的安装位，通过链传动机构将动力传递到后轮轴，链传动的结构相比轴传动重量更轻，维护也更方便，适合这类轻型全地形车的使用需求；电机的安装位置做了可调节的长圆孔设计，能够调整电机前后位置来张紧传动链条，避免长期使用链条拉长后出现跳齿、脱落的问题。

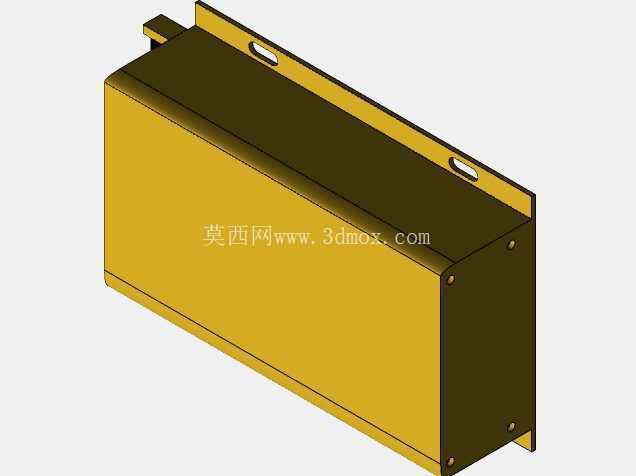

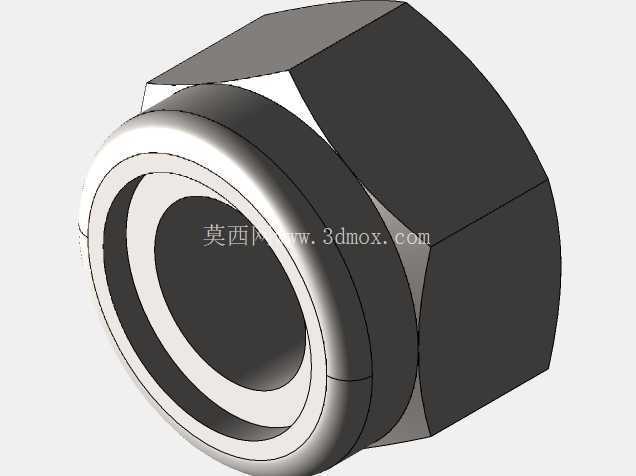

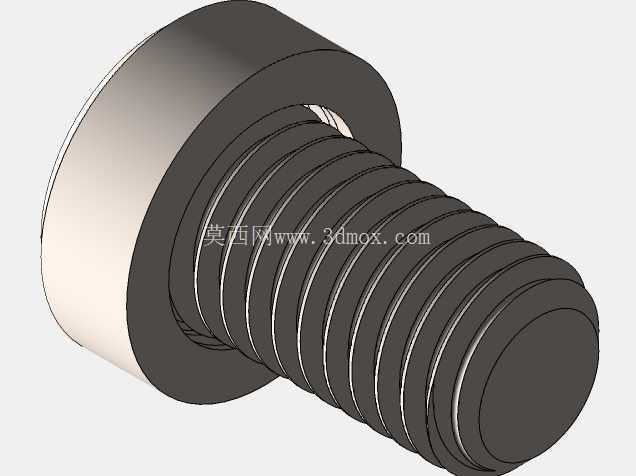

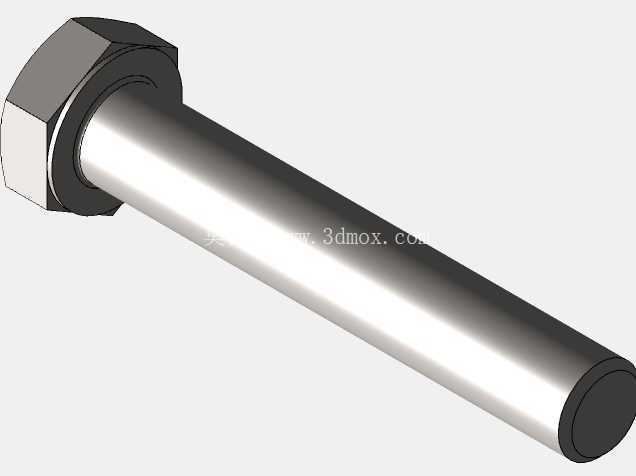

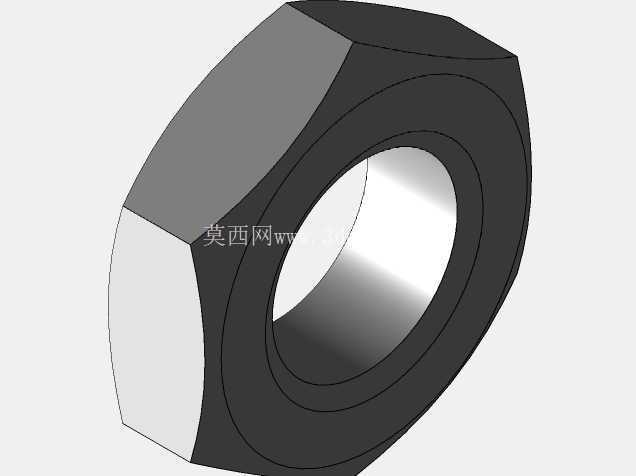

　　整车的安装边界尺寸控制紧凑，轮距与轴距的配比偏向灵活转向的需求，最小离地间隙设置足够高，能够保证通过凸起路面时不会磕碰车架底部的结构；所有外露的连接螺栓、螺母都选用标准件，方便后期维护更换，车架上预留了电池、控制器的安装位，布线空间沿着桁架管材的空腔布置，能够对线路起到一定的防护作用，避免行驶过程中被飞石击打损坏。

　　从设计思路上来说，这套结构完全以功能性为核心，没有为了外观造型牺牲任何机械性能，每个结构件的形状、安装位置都经过运动干涉校核：悬架跳动全行程内不会与车架、车轮发生剐蹭，转向打到最大角度时不会拉扯刹车管路与传动部件，链条传动的中心距、包角都在合理范围内，能够保证动力传递的效率与使用寿命。对于三维结构设计从业者来说，这套模型可以清晰展示轻型全地形车的底盘结构布局、各系统之间的装配关系，也可以作为同类越野载具结构设计的参考样本，通过对悬架参数、转向几何、传动布局的调整，可以衍生出适配不同使用场景的同类型载具结构。
