2.54间距PCB安装FDC排线连接器包

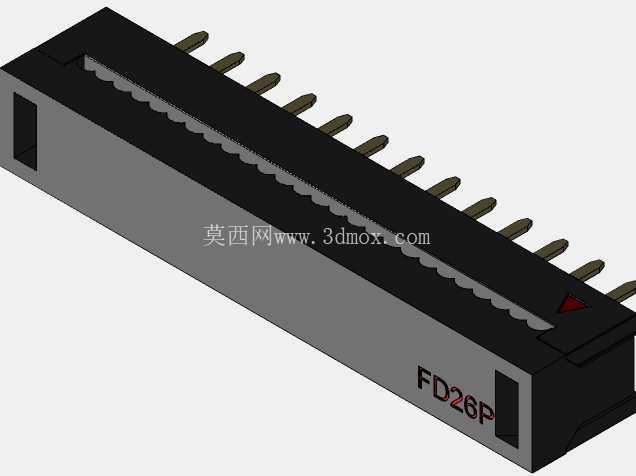

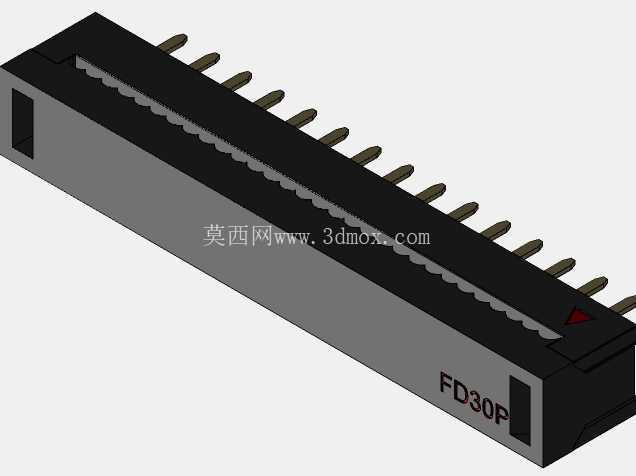

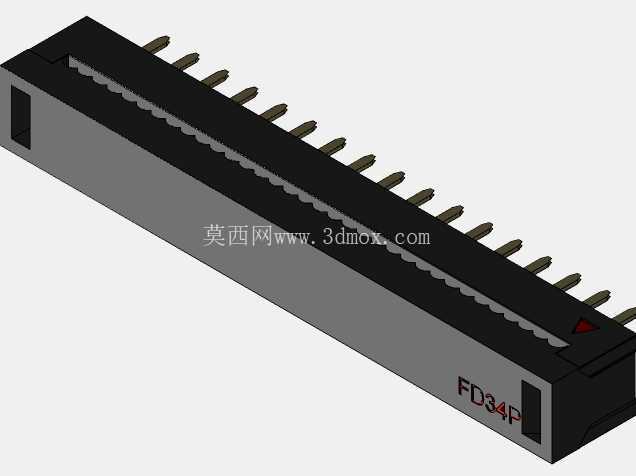

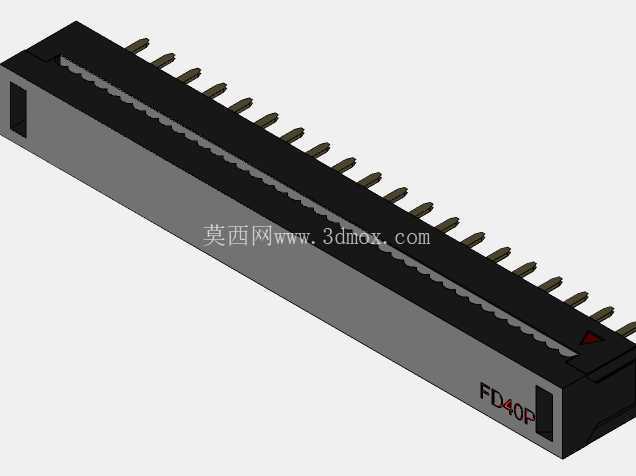

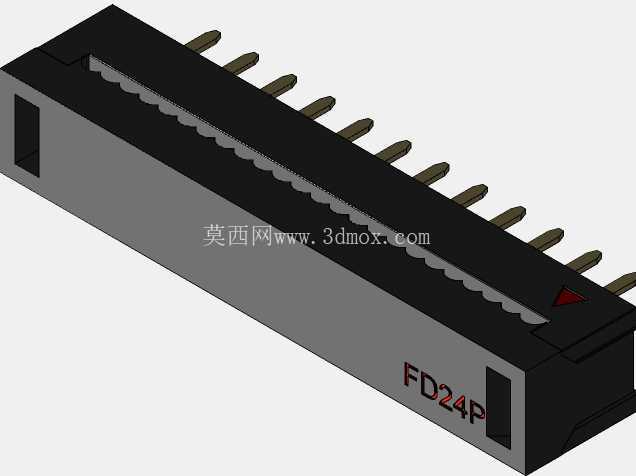

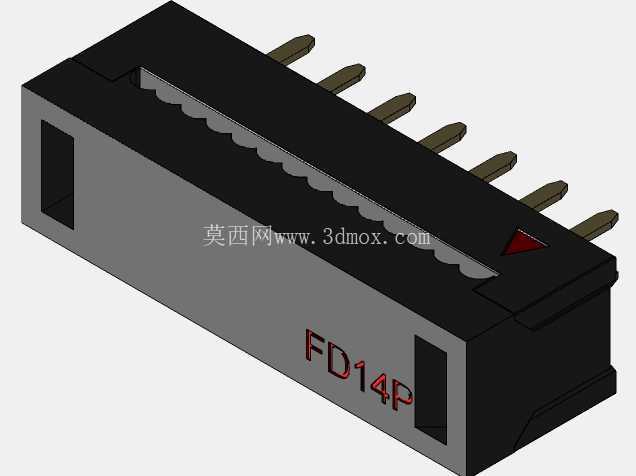

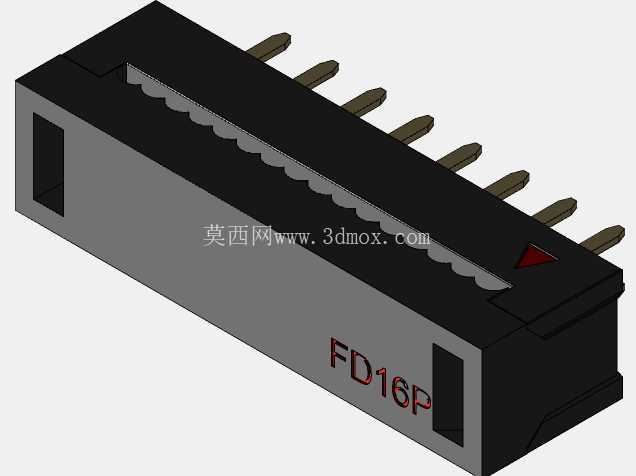

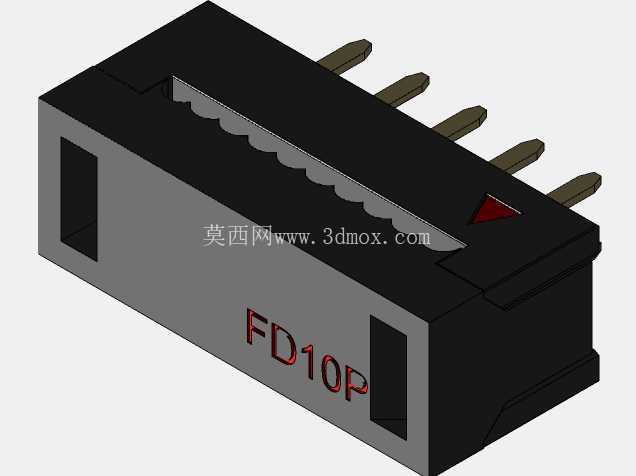

　　在工业控制板卡、消费电子主板、测试治具内部的板间布线场景里，板对线连接的可靠性直接决定了整套设备的信号传输稳定性，FDC连接器作为IDC类排线连接的核心部件，是板载信号引出、多板级联场景里的常用选型。这套2.54mm间距的PCB安装FDC连接器包，覆盖了从10针到40针的全系列常用针数规格，包含实心结构与适配STEP装配的标准型号，能够匹配绝大多数1.27mm间距的扁平排线使用需求，不管是小批量样机打样阶段的选型验证，还是量产阶段的结构BOM配齐，都能直接调用对应规格的模型完成结构干涉检查与装配模拟。

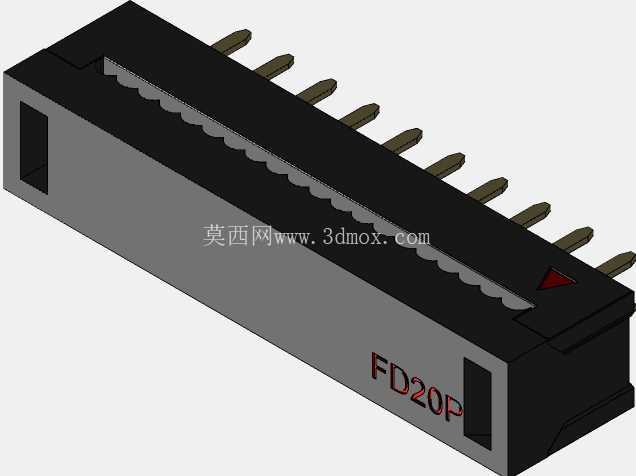

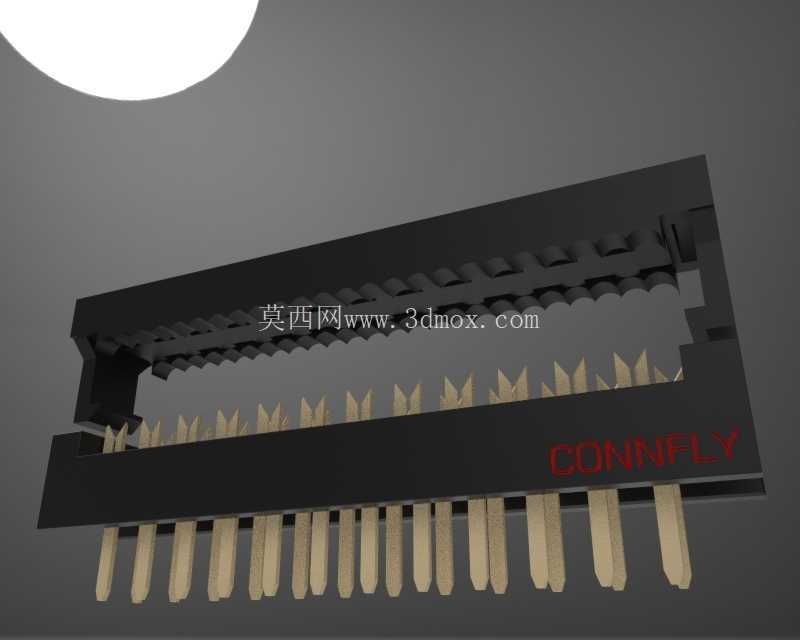

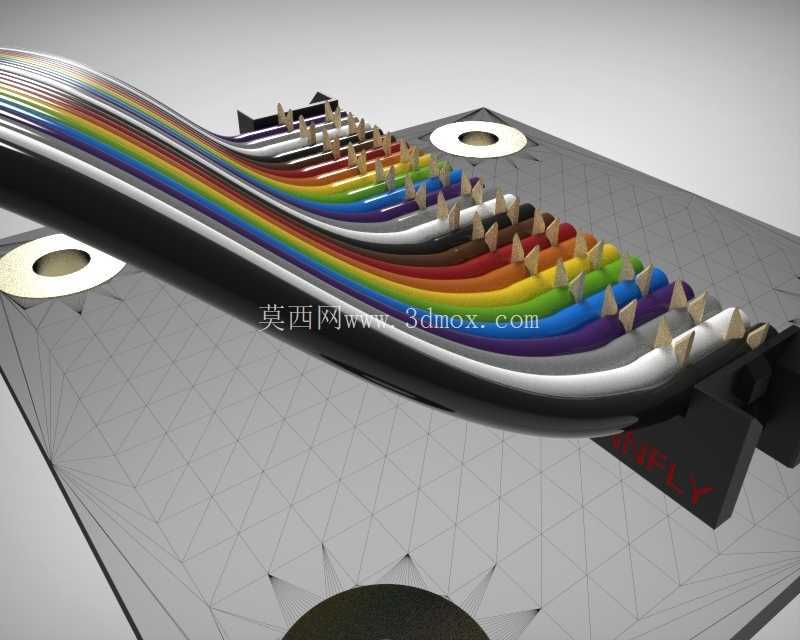

　　从实际工程使用的角度看，这类连接器的设计核心首先是安装边界的精准控制，PCB安装端的焊盘定位严格遵循2.54mm标准网格间距，插针的伸出长度、塑壳的底部高度都经过公差校核，贴装后不会和板上周边的0805阻容件、SOP封装芯片产生空间干涉，塑壳侧面的定位三角标识能够帮助产线装配时快速识别排线插入方向，避免反插导致的信号接反、排线压接错位问题。连接器的接触端采用刺破式压接结构，和排线装配时不需要提前剥除线芯绝缘层，通过专用压线钳就能一次性完成所有线芯的导通连接，相比焊接式接线方式装配效率提升数倍，也能避免虚焊、漏焊带来的接触不良隐患。

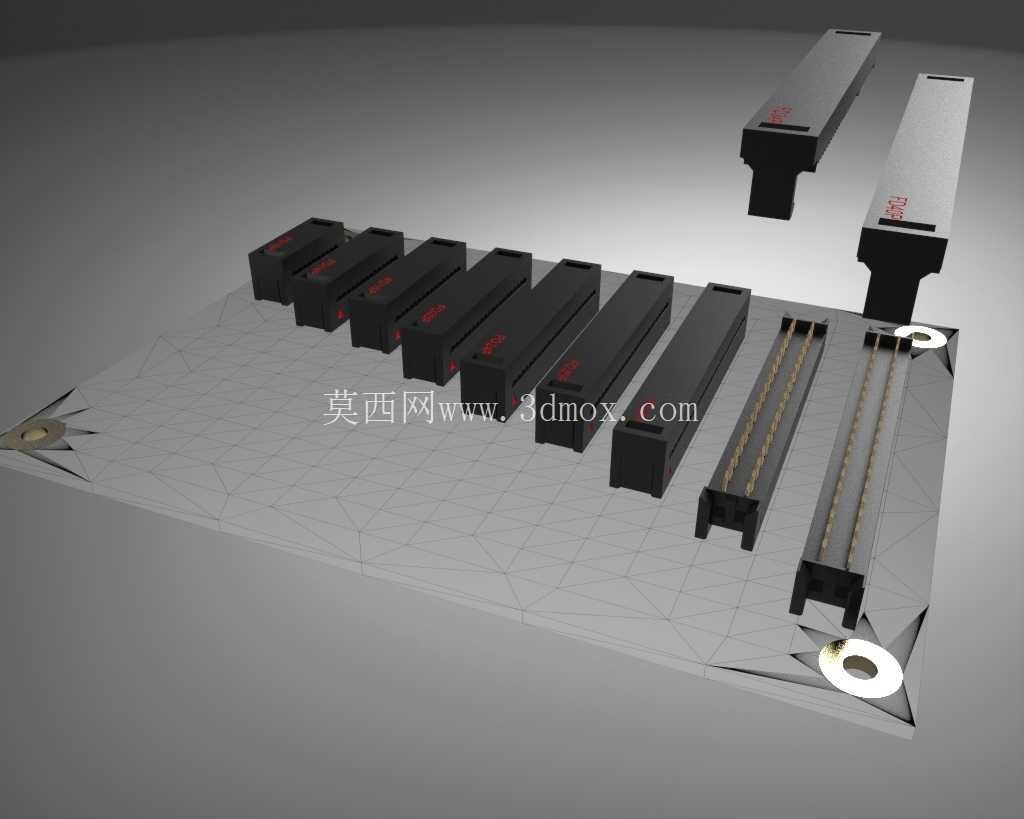

　　在结构设计层面，这套连接器的塑壳主体采用耐高温工程塑料材质建模，壁厚均匀控制在1.2mm，既能够满足波峰焊、回流焊过程中的高温形变要求，也不会因为壁厚过大占用过多板上空间。不同针数规格的连接器长度随针数线性变化，宽度与高度尺寸保持统一，在PCB布局时可以根据信号路数灵活选型，不需要因为连接器尺寸变化调整周边器件的布局位置。安装固定端除了插针本身的焊盘固定外，部分长针数规格还预留了金属固定焊片的安装位，在经常需要插拔排线、存在振动的使用场景下，额外焊接固定焊片能够大幅提升连接器的固定强度，避免多次插拔后焊盘脱落、连接器松动的问题。

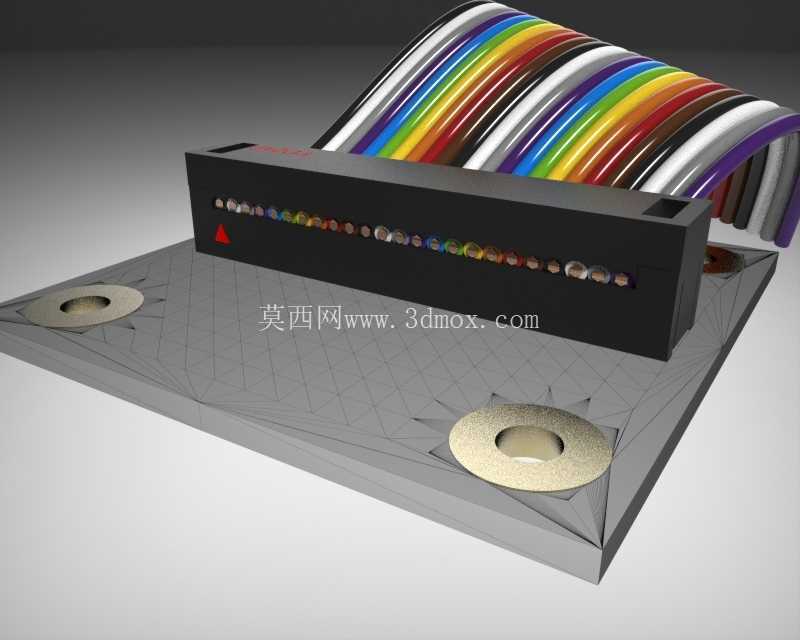

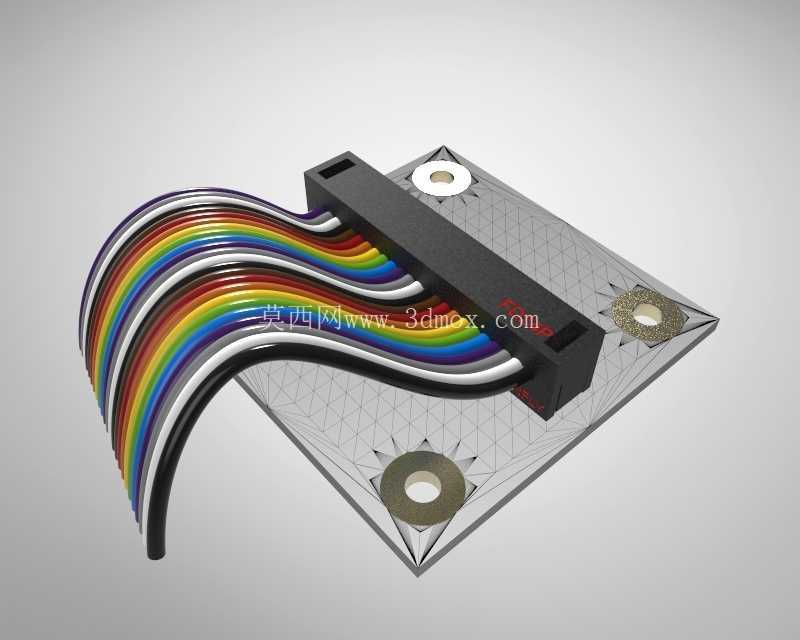

　　从三维建模的工程实用性来看，这套模型完整还原了连接器的所有装配细节，包括塑壳表面的防滑纹路、插针的倒角结构、定位标识的凸起特征，在做整机结构装配时，可以直接模拟排线的弯折半径、出线方向，检查排线和周边结构件、散热片、固定柱的干涉情况，提前规避样机装配时出现的排线被挤压、弯折半径过小导致线芯断裂的问题。针对不同的板卡安装场景，模型还预留了不同的安装高度选项，适配板上不同高度的周边器件，不管是贴装在PCB顶层还是底层，都能找到对应的安装尺寸参考。在测试治具、工业IO模块这类需要频繁插拔排线的设备里，这类连接器的插拔寿命、接触电阻稳定性是选型的核心指标，模型里还原的接触弹片结构参数，能够帮助结构工程师评估弹片的夹持力，匹配对应线径的排线，保证长期使用后的接触可靠性，不会因为设备振动、温度变化出现接触断开、信号中断的故障。
