Accel摩托车点火线圈三维结构设计

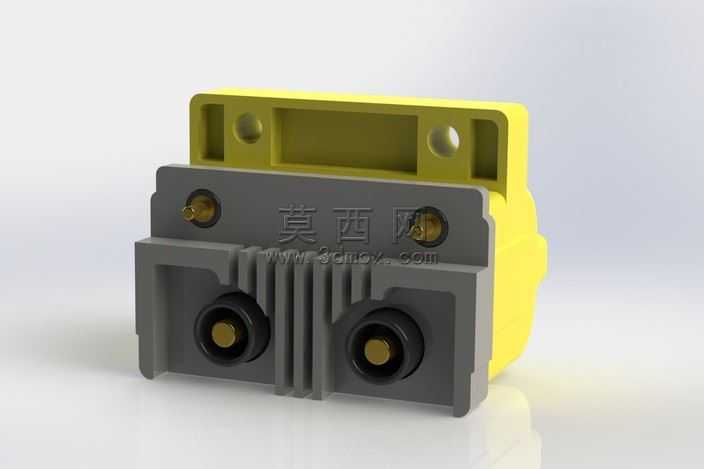

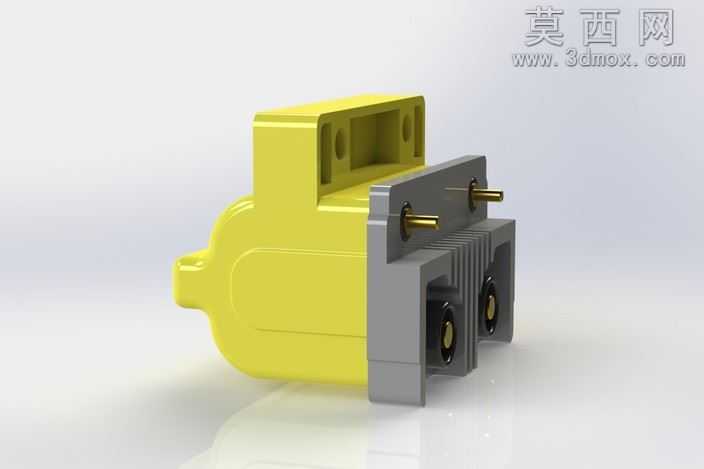

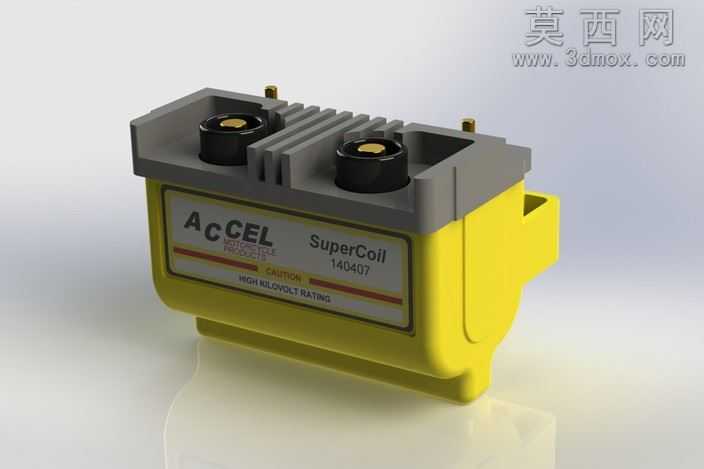

本模型为Accel摩托车配套点火线圈的三维数字化设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先依据摩托车电气系统安装空间约束，确定线圈整体的外形轮廓与安装基准，顶部黄色安装座预留两个对称的沉头安装孔，匹配摩托车车架对应位置的固定点位，保证安装后的结构稳定性与抗震性能。建模过程中对壳体的分件结构做了精细化还原，上部黄色壳体为线圈绕组的容纳腔体，采用带加强筋的槽型结构设计，侧壁做了加厚处理以抵御行驶过程中的飞石冲击与振动载荷；下部灰色壳体为接线输出端，设置两个对称的圆柱形接插端口，端口内部还原了金属导电触点结构，触点外围设计了多道平行的散热鳍片，既可以增大散热面积带走线圈工作产生的热量，也能强化壳体结构强度，避免接插过程中出现壳体开裂问题。材质渲染阶段针对不同部件做了差异化材质调配，黄色壳体采用玻纤增强尼龙材质，调配出哑光磨砂的工程塑料质感，表面添加细微的颗粒纹理还原注塑件的真实表面状态；灰色壳体采用耐高温PBT材质，颜色调配为深炭灰色，表面做轻微的磨砂处理，和黄色壳体形成清晰的视觉区分；内部金属触点采用黄铜材质，还原金属的暖金色光泽与轻微的氧化质感，安装固定用的螺丝采用镀锌钢材，呈现银灰色金属质感，同时还原螺丝头部的一字槽细节。结构设计上充分考虑摩托车的实际使用工况，上下壳体之间采用内嵌螺丝固定，模型中还原了两个固定螺丝的安装点位与沉头结构，保证壳体拼接后的密封性，避免雨水、灰尘进入线圈内部造成电路故障；接插端口的尺寸做了公差匹配设计，保证和外接插头的配合紧密度，防止行驶过程中出现接插松动的问题。整体建模严格遵循正向设计流程，从安装尺寸约束到内部功能结构，再到外观细节都做了完整还原，渲染阶段采用柔和的影棚布光，突出壳体的结构层次与材质差异，清晰展现点火线圈的外观特征与结构设计逻辑，可用于摩托车配件的结构验证、装配模拟以及维修教学演示使用。
