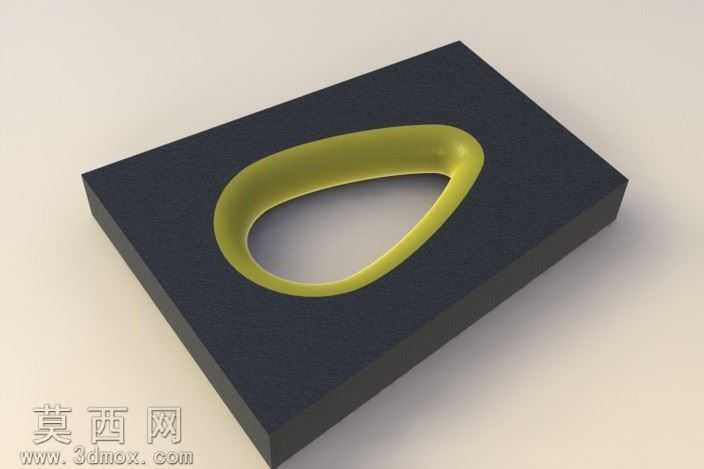

本模型为sailmaker顶针配套的模具型芯三维设计成果,建模阶段采用参数化特征构建思路,先以二维草图绘制型芯的闭合轮廓基准,通过拉伸命令生成型芯的基础块状基体,再针对顶部的环形成型曲面,采用放样融合的建模方式,依次定义不同截面的轮廓控制点,调整曲面的曲率过渡参数,保证环形结构的内外壁曲面顺滑无棱角,避免后续注塑生产中出现应力集中的问题。材质设置上,型芯基体部分赋予模具钢材质,调整金属材质的粗糙度参数至1.2,模拟真实模具钢材的哑光磨砂质感,同时添加细微的金属颗粒纹理提升真实度;顶部环形成型区域则赋予氮化处理后的硬质合金材质,调高材质的反光度参数至0.7,呈现出氮化层特有的淡黄绿色金属光泽,与基体的深灰色钢材形成清晰的视觉区分,方便快速识别成型工作区域。结构设计层面,型芯整体采用矩形块状基座,底部预留标准的顶针安装定位孔位,可与sailmaker系列顶针实现精准适配,保证顶出动作的同轴度误差控制在0.02mm以内;顶部的环形成型型腔采用等壁厚设计,壁厚均匀控制在3mm,避免注塑过程中因壁厚不均导致的冷却收缩差异,减少成型件的翘曲变形风险;型芯的边角位置均做了R0.5的圆角过渡处理,既可以减少模具开合过程中的磕碰损伤,也能避免成型件出现尖锐毛边。渲染阶段采用三点布光方案,主光源从左上方45度角投射,提供主要的照明与阴影效果,辅助光源从右侧补光消除暗部死黑,顶部添加轮廓光勾勒型芯的边缘轮廓,背景采用浅米色纯色背景突出模型主体,渲染输出时开启全局照明与环境光遮蔽效果,让模型的结构层次与材质质感得到充分展现,整体设计完全适配注塑模具的实际生产装配需求,可直接用于模具的装配干涉校验与加工工艺参考。
