迷你版Arduino Pro开发控制板结构设计

项目分类:通用机械零部件 发布时间:2024-11-28 ID:818477
  • 迷你版Arduino Pro开发控制板结构设计
  • 迷你版Arduino Pro开发控制板结构设计
  • 迷你版Arduino Pro开发控制板结构设计

  在嵌入式开发与小型智能设备的结构适配场景中,控制板的尺寸、接口布局与安装兼容性,往往是决定项目落地效率的核心要素之一。这款迷你规格的Arduino Pro控制板,从结构设计层面就瞄准了空间受限的集成场景,不管是穿戴式智能硬件的内置控制核心、小型教学实验装置的主控单元,还是桌面级小型自动化模组的逻辑控制载体,都能凭借紧凑的外形完成适配,不需要为控制模块预留过多冗余安装空间。

  从实际功能布局来看,板载资源完全覆盖常规嵌入式开发的基础需求:核心微控制器芯片布置在PCB板中心位置,周边围绕电源稳压电路、状态指示元件、复位按键,所有IO引脚沿板边两侧排布,既方便外接杜邦线进行原型调试,也能适配直插式排针焊接需求,满足批量生产时的接插件装配要求。电源部分做了宽压适配设计,支持5V与3.3V两种常用供电逻辑,对应不同电压等级的外接传感器、执行器接线需求,不需要额外外接电压转换模块,减少外围电路的结构占用空间。

  设计过程中优先考虑了安装边界的通用性,PCB外形采用规整的矩形切角设计,四个角预留标准安装孔位,孔位间距匹配通用迷你开发板的安装尺寸,既可以通过铜柱固定在3D打印的设备外壳内部,也能直接插接在标准面包板上完成快速原型验证。板上元件的高度做了统一管控,最高的复位按键与排针高度保持一致,避免外壳装配时出现元件干涉,不管是采用上下扣合的塑料外壳,还是灌封处理的嵌入式安装场景,都能保证元件不会因为挤压出现虚焊、损坏的问题。

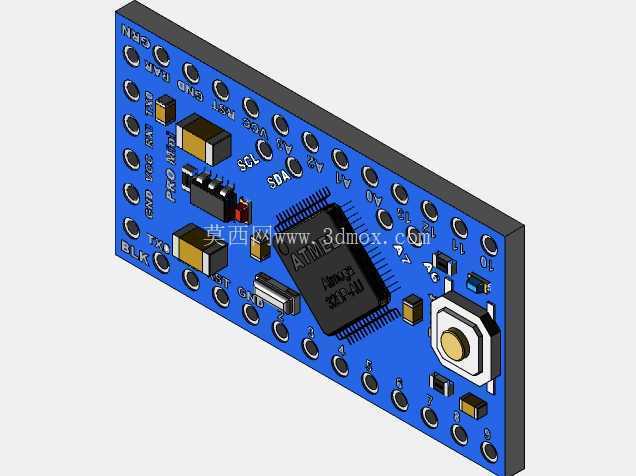

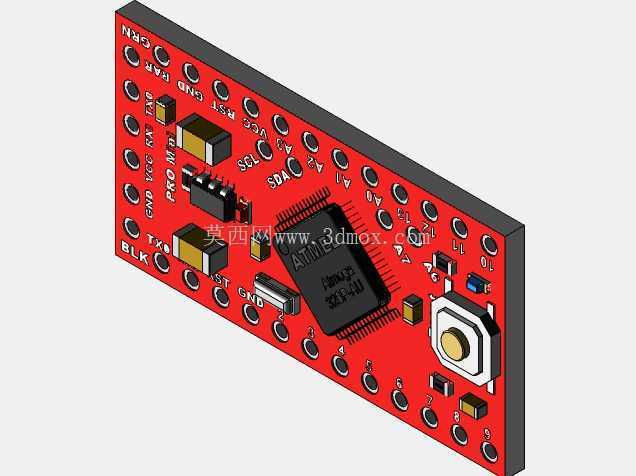

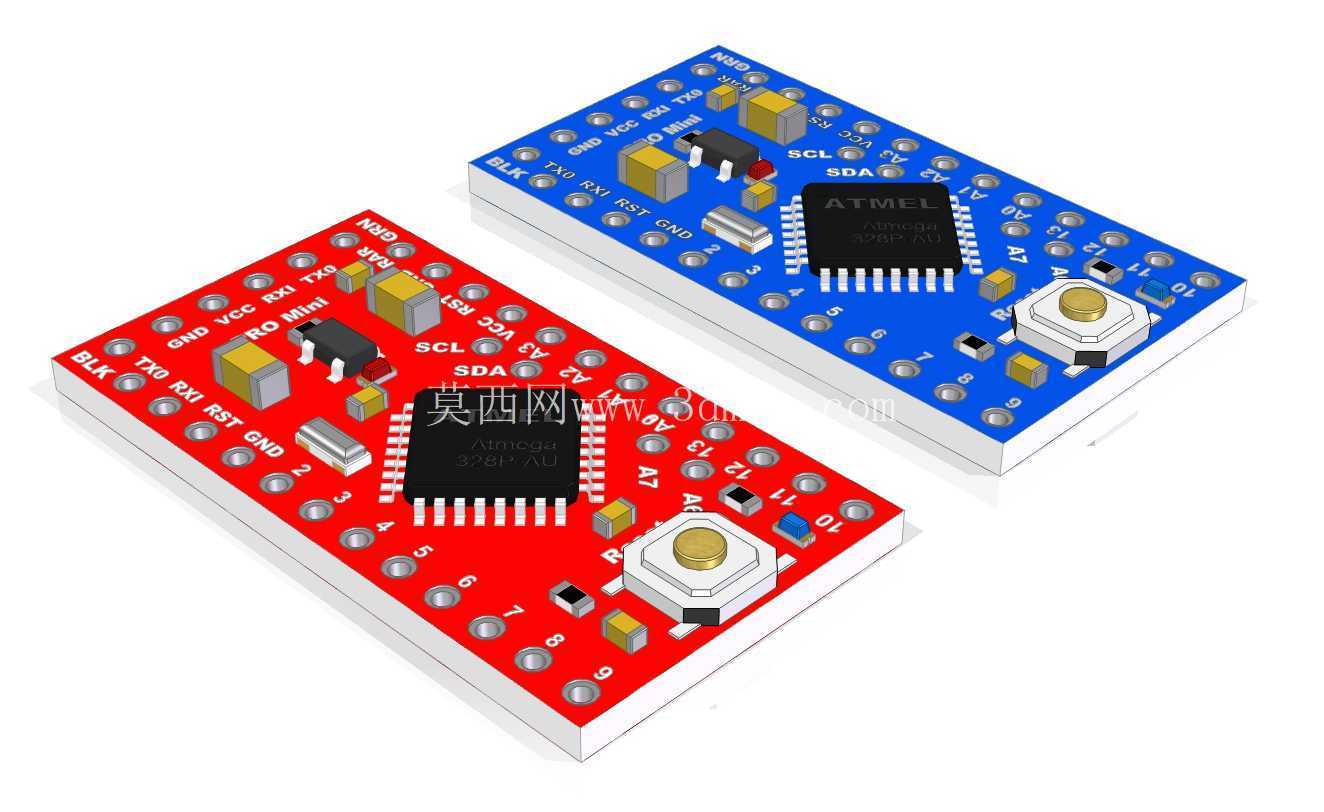

  两种配色的PCB版本在功能上保持完全一致,仅阻焊层颜色做了区分,方便开发者在多板协同的项目中快速识别不同功能的控制模块,比如红色板作为主控制单元、蓝色板作为扩展采集单元,减少接线调试时的误操作概率。板上的丝印标识清晰标注了每个引脚的功能定义、电源正负极方向,即使是初次接触该款控制板的开发者,也能对照丝印快速完成接线,不需要反复查阅引脚定义文档,提升原型开发的效率。

  从结构可靠性角度出发,板上的贴片元件全部采用工业级封装尺寸,焊接点位的焊盘尺寸做了加大处理,既能满足回流焊的批量生产工艺要求,也能承受手工焊接时的温度冲击,减少维修、改线时的焊盘脱落风险。电源输入端口做了防反接保护的布局预留,对应的保护元件位置靠近电源入口,一旦出现接线错误能第一时间切断回路,避免核心芯片被反向电压击穿,降低调试过程中的硬件损坏概率。

  在实际项目适配中,这款迷你控制板的尺寸刚好能容纳进直径30mm的圆柱形设备外壳内部,适合小型手持检测设备、旋转台内置控制模块等特殊安装场景,相比常规尺寸的Arduino控制板,能节省近60%的平面安装空间,同时保留全部核心IO功能,不会因为尺寸压缩牺牲外接扩展能力。板边的引脚排布间距采用标准2.54mm排针间距,完全兼容市面上通用的杜邦线、接插件、扩展模块,不需要定制特殊规格的连接线材,能有效降低项目的物料采购成本与装配难度。

  针对教学实验场景,该控制板的元件布局做了可视化优化,所有核心元件都布置在PCB正面,没有采用背面藏件的设计,方便学习者对照实物认识电路元件、理解硬件连接逻辑,复位按键布置在板边角落位置,既方便操作,也不会因为误碰导致程序重启。状态指示灯靠近电源入口位置,上电后能直观显示供电状态,快速排查电源接线故障,减少调试过程中的问题排查时间。
