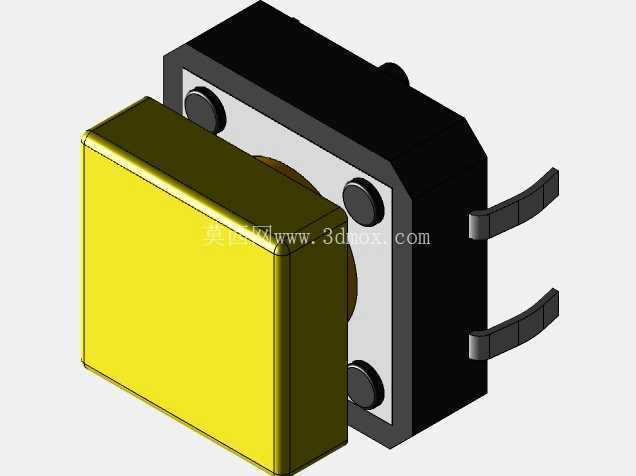

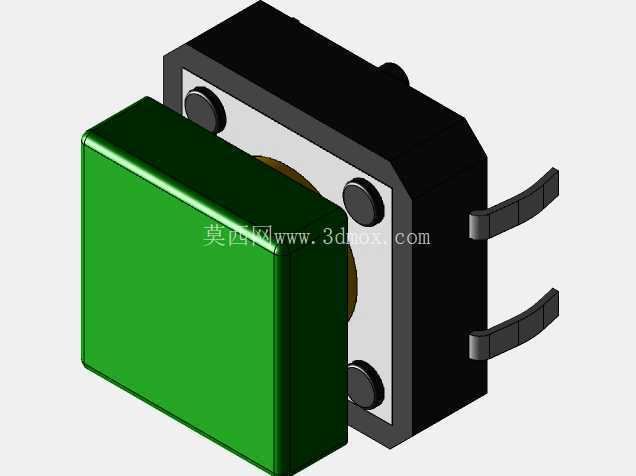

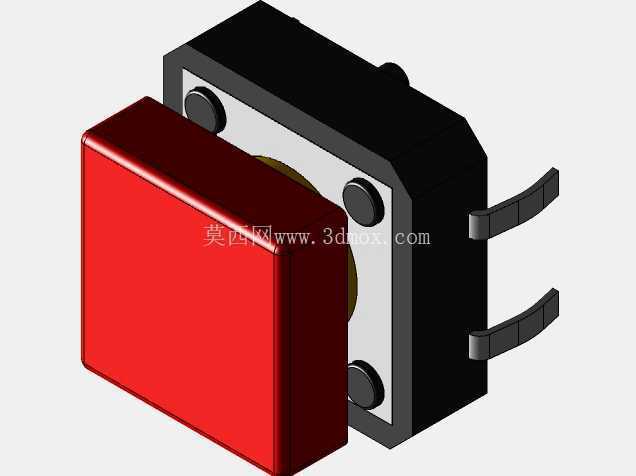

12x12带帽四色直插式轻触开关结构

　　日常做消费类电子、工控小控制板的结构设计时，12x12规格的直插轻触开关是选型表里出现频率极高的元件，这次做的带帽款四色结构，完全贴合实际量产元件的尺寸边界做还原，四个插脚的中心距、本体高度、按键帽的突出量都和市售常规款保持一致，不会出现建模后导PCB封装时出现干涉的问题。很多刚入行的结构工程师做面板按键布局时，容易忽略轻触开关的按压行程与周边壳体的间隙预留，这个模型里把按键的活动行程段做了明确的结构区分，做装配校验时可以直接模拟按压状态，检查键帽和面板开孔的边缘间隙是否满足0.3-0.5mm的安全余量，避免量产时出现按键卡滞的问题。

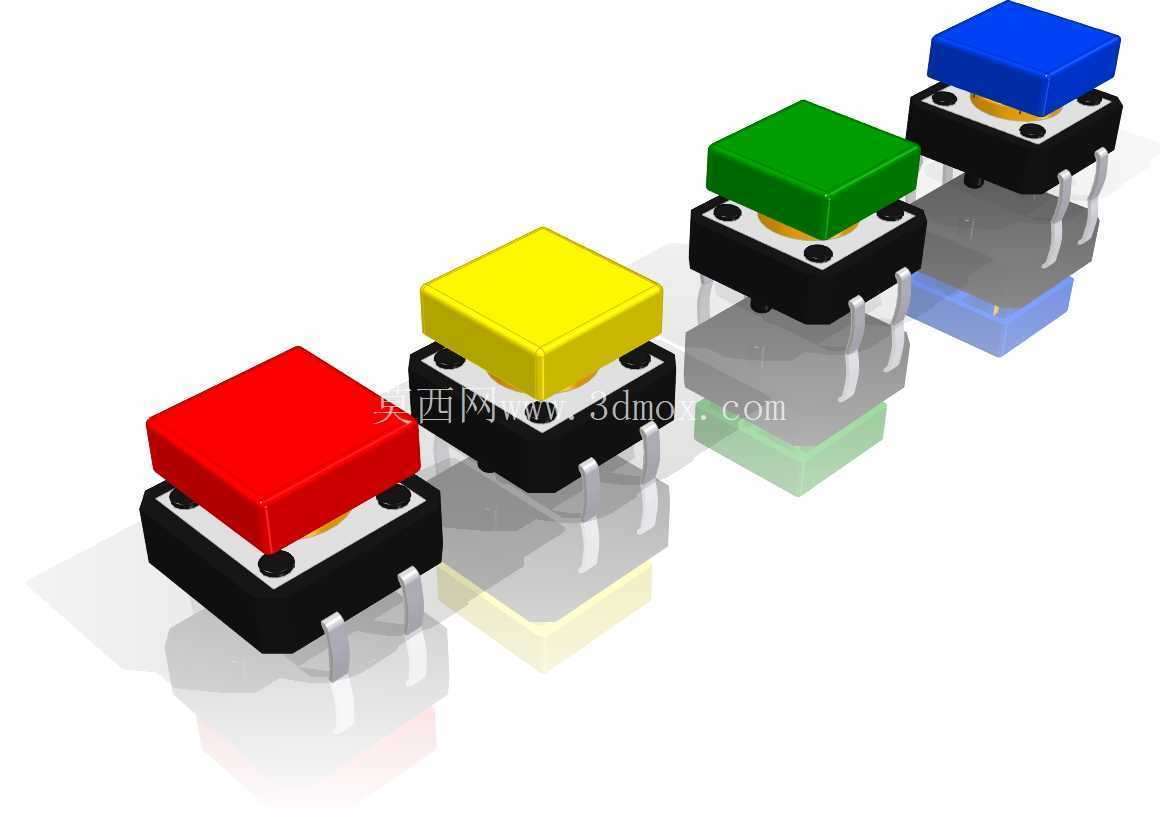

　　这款带帽轻触开关的应用场景覆盖极广，从普通的家电控制板、玩具按键、工控手持盒的操作键，到路由器、机顶盒这类数码产品的复位键、功能键都能用到，不同颜色的键帽可以直接对应不同的功能定义，比如红色对应电源开关、绿色对应启动、黄色对应暂停、蓝色对应功能切换，做面板丝印和功能分区时不用额外做键帽配色的二次建模，直接调用对应配色的零件就能完成整机装配。设计这个模型的时候，特意把开关本体的卡扣结构、插脚的折弯角度都做了还原，插脚的直径和伸出长度完全匹配常规波峰焊的焊盘尺寸，做PCB Layout的时候可以直接提取插脚的位置坐标生成封装，不用再对着规格书反复核对尺寸。

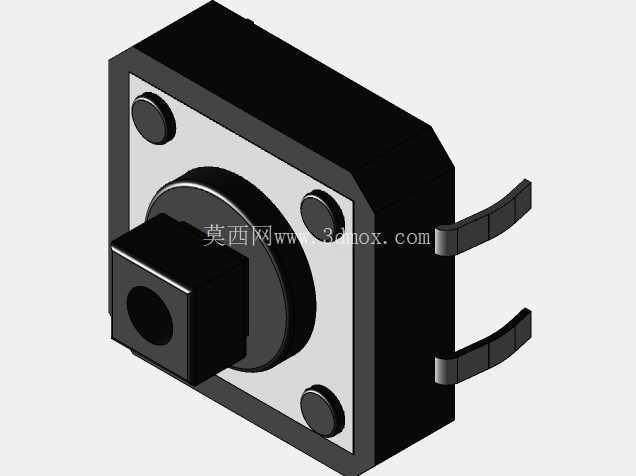

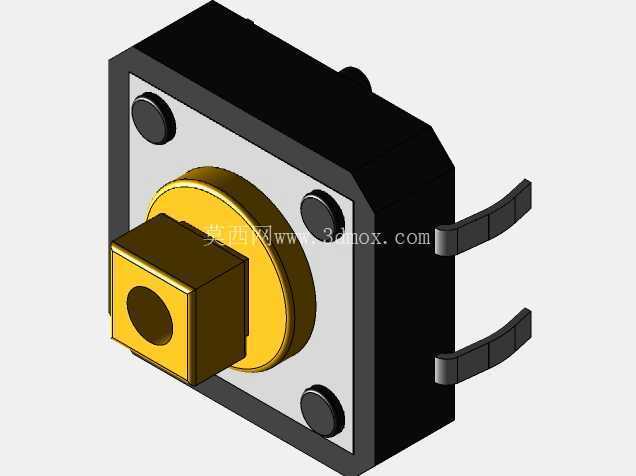

　　很多人建模轻触开关时会忽略本体底部的定位柱，这个模型里保留了两个定位柱的结构，实际生产时这两个定位柱会插在PCB对应的定位孔里，过波峰焊时不会因为高温导致开关偏移，建模时保留这个结构才能真实模拟装配时的定位状态，避免设计时漏开定位孔导致生产组装困难。从安装边界来说，这款开关的本体占用PCB面积是12mm见方，插脚伸出本体底部的长度是3.2mm，匹配1.6mm厚度的常规FR4板材时，焊盘伸出PCB背面的长度刚好满足波峰焊的吃锡要求，键帽高出本体上表面的高度是6mm，做面板设计时如果要加防水硅胶帽，预留的空间也能直接匹配常规规格的硅胶按键帽，不用额外调整壳体的下沉深度。做手板验证的时候，这个模型的尺寸精度可以直接用来做面板开孔的定位，12mm的开关本体对应的面板开孔尺寸一般做13mm见方，键帽和开孔之间的单边间隙留0.5mm，既能保证按键活动顺畅，也能避免缝隙过大进灰。另外这个模型把开关内部的弹片接触位置做了简化示意，做结构受力分析时可以参考按键的按压中心点，设计按键触发的按压凸点时，凸点要对准键帽的中心位置，避免偏按导致手感变差或者弹片寿命降低。

　　很多工程师做整机结构时，容易把轻触开关的按压行程算错，常规这款12x12带帽开关的按压行程是0.25mm，按压力度在160gf左右，模型里预留的活动间隙刚好对应这个行程参数，做运动仿真时可以直接设置对应的行程参数，模拟按键按下和弹起的状态，检查周边元件是否会和按压后的键帽产生干涉。比如做手持遥控器的结构时，多个按键并排布局的情况下，相邻开关的中心距要留够15mm以上，避免按压一个按键时带动周边的键帽，用这个模型做装配检查时，可以直接测量相邻键帽的边缘间隙，确保间隙在1mm以上，防止出现连键的问题。还有在做带指示灯的按键结构时，这款带帽开关的键帽是半透明基底配彩色面盖的结构，模型里也还原了这个分层结构，如果要做背光按键，可以直接在键帽下方预留LED的焊盘位置，不用再修改开关的整体结构，适配性很强。
