SBR20全支撑直线导轨结构设计

项目分类:导轨 发布时间:2024-11-28 ID:819088
  • SBR20全支撑直线导轨结构设计
  • SBR20全支撑直线导轨结构设计
  • SBR20全支撑直线导轨结构设计

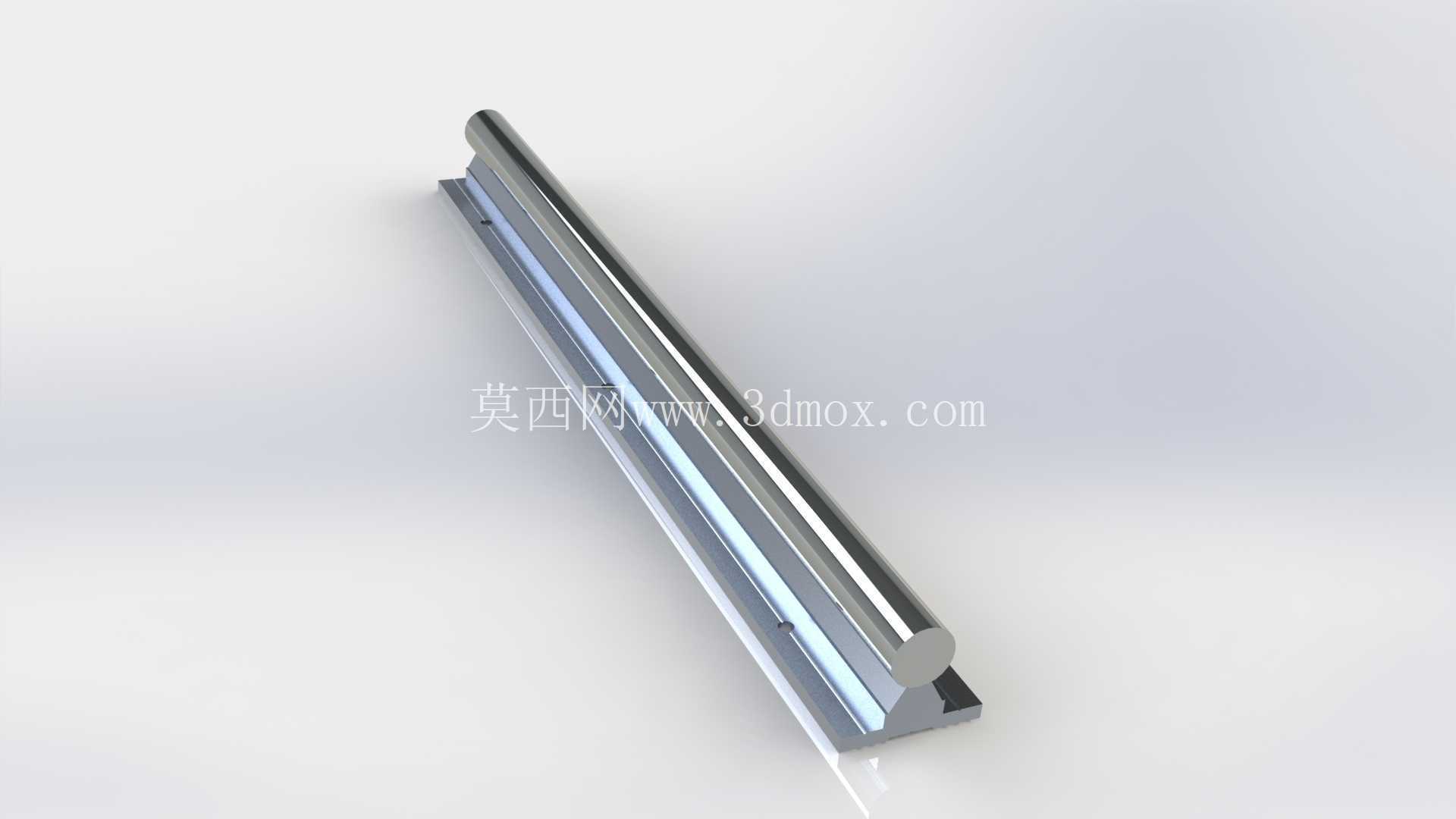

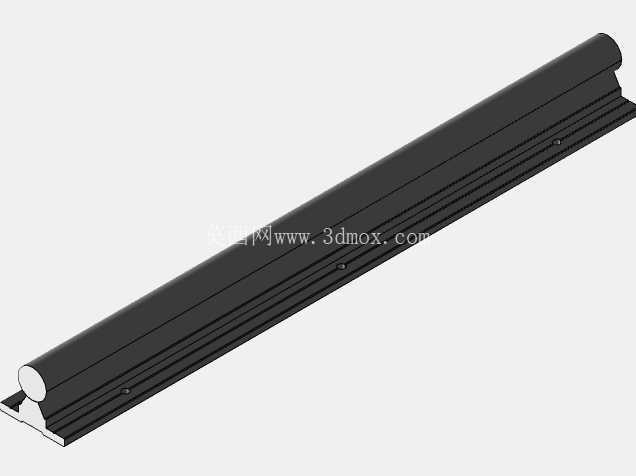

  在非标自动化设备、小型数控加工装置、3D打印成型设备以及各类直线往复运动机构中,导向部件的选型与结构设计直接决定了整机的运动精度、负载能力与运行稳定性。SBR系列圆导轨作为开式直线导向结构的典型代表,凭借安装便捷、成本可控、对安装基面公差容忍度较高的特性,在中低负载、中等运行速度的直线传动场景中得到了极为广泛的应用。本次设计的SBR20规格全支撑直线导轨,针对常规空心安装圆导轨在长行程工况下易出现的挠曲变形问题做了结构优化,导轨轴体全程依托铝制支撑基座承托,从根源上消除了悬空段的形变隐患,能够在400mm的有效行程范围内保持稳定的导向精度。

  从实际应用场景来看,这类导轨常被用于小型数控雕刻机的X/Y轴运动导向、桌面级3D打印机的打印头平移导向、自动化生产线的工件滑台移送、包装设备的推料机构导向等场景,尤其适合安装基面加工精度有限、需要快速完成装配调试的中小型设备项目。区别于滚珠直线导轨对安装平行度、基面平面度的严苛要求,SBR20导轨的支撑基座采用标准化铝挤型截面,安装时仅需将基座底面贴合设备安装面,通过预留的安装孔完成锁紧即可,配套的滑块采用开口式结构,内置自润滑轴承衬套,既可以沿导轨轴体做顺畅的直线滑动,也能在一定范围内补偿安装面的平行度误差,大幅降低了现场装配的调试难度。

  功能特性层面,这款全支撑导轨的轴体采用20mm直径的高精度冷拔圆钢加工,表面经过高频淬火与硬铬镀层处理,表面硬度可达HRC60以上,镀层厚度均匀,具备优异的耐磨性能与防锈能力,能够在无额外防护的普通工业车间环境下长期稳定运行。支撑基座采用铝合金挤压成型,截面设计为与圆轴下半弧完全贴合的承托槽,轴体与基座之间通过精密装配结合为整体,相比无支撑的光轴导轨,其负载能力提升60%以上,在400mm行程满负载工况下,轴体中部的最大挠曲量可控制在0.05mm以内,完全满足中小型设备的运动精度要求。配套滑块的内孔与轴体采用间隙配合设计,衬套采用铜基含油石墨材质,运行过程中无需频繁加注润滑脂,维护成本极低,滑块端面预留有密封毡圈安装槽,可加装防尘圈阻挡加工碎屑、粉尘进入摩擦副,延长导轨的整体使用寿命。

  设计思路上,整个结构完全遵循机械设计手册中关于滑动直线导轨的设计规范,首先根据目标应用场景的常用负载、行程参数选定20mm的轴径规格,通过材料力学挠度计算验证全支撑结构下的轴体形变是否满足精度要求,再结合铝挤型的加工工艺特性优化支撑基座的截面形状,在保证基座结构强度的前提下尽可能减少截面面积,降低整体重量与材料成本。安装边界方面,支撑基座的总宽度为42mm,基座高度为22mm,底面为完全平面设计,沿基座长度方向等间距预留M6安装沉孔,孔间距为100mm,两端的安装孔距端面距离为25mm,安装时可直接通过M6内六角螺栓将基座锁紧在设备的安装梁上,无需额外加工复杂的定位槽。导轨轴体的总长度与支撑基座长度保持一致,轴体两端可根据实际使用需求加工卡簧槽、螺纹孔等结构,用于安装限位块、缓冲垫等附件,避免滑块滑出导轨行程。配套的SBR20UU滑块整体长度为58mm,滑块宽度为42mm,滑块顶面与侧面均预留M6安装螺纹孔,可直接连接负载滑台、执行元件等部件,滑块中心高度为30mm,设计安装结构时只需保证负载安装面与导轨安装面的高度差匹配该中心高参数,即可保证滑块滑动顺畅无卡滞。

  在实际选型应用过程中,需要注意这类滑动导轨的运行速度建议控制在1m/s以内,额定动负载在120kgf左右,适合低速中载的直线运动场景,若应用在高速、重载工况下则需要考虑选用滚珠导轨结构。另外在装配时需要注意,支撑基座的安装面平面度误差建议控制在0.2mm/m以内,两根平行使用的导轨平行度误差控制在0.1mm以内,避免滑块出现过定位卡滞的问题,若设备运行环境存在大量切削液、金属碎屑,可在导轨外侧加装柔性风琴防护罩,进一步提升导轨的防护等级。整体结构没有复杂的异形曲面与特殊加工要求,所有零部件均可采用常规机械加工工艺完成生产,加工成本可控,装配流程简单,非常适合中小型设备厂商在自研设备时直接选用或做适配性修改。
