汽车转向节联合结构三维设计

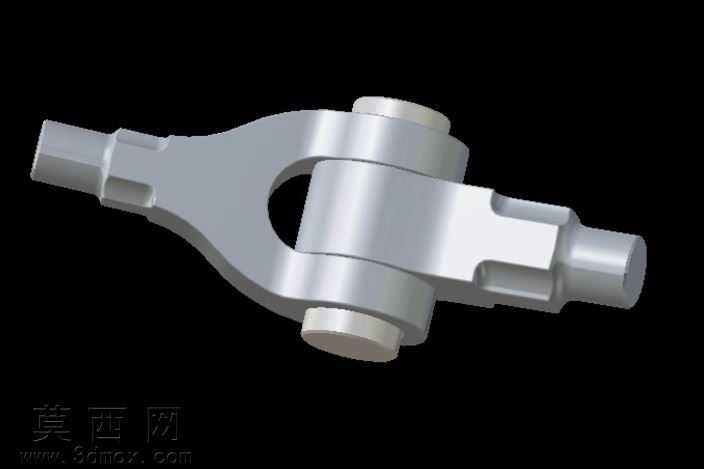

本作品为汽车转向系统核心连接件转向节联合结构的三维设计成果，建模阶段依托专业三维设计软件完成全参数化构建，首先对转向节联合的受力工况、装配匹配关系进行前期梳理，明确该部件需要同时承载车身载荷、传递转向力矩、适配周边悬架与转向拉杆安装位的核心功能需求。建模过程中采用实体特征建模为主、曲面辅助修正的方式，先绘制主体叉形结构的二维轮廓草图，通过拉伸、切除命令生成基础基体，再针对两端的连接轴段、中部的铰接安装位分别进行特征细化，对轴段的过渡圆角、铰接孔的配合公差带、叉臂的减重槽结构逐一进行参数校准，确保各部位尺寸符合机械装配的通用规范。材质渲染阶段选用金属银灰色磨砂金属材质，模拟锻造合金钢的真实表面质感，对铰接配合面、轴段加工面添加高光反射效果，区分加工面与非加工面的视觉差异，同时在场景中添加柔和的环境光与定向补光，多角度呈现部件的结构轮廓与细节特征，渲染输出的效果图清晰展现了部件的整体形态与各部位衔接关系。结构设计上，该转向节联合采用分体铰接式结构，中部通过销轴实现两个叉形臂的活动连接，两端轴段分别适配转向拉杆与轮毂单元的安装接口，叉臂部位设置有加强筋结构，在保证整体结构强度的前提下尽可能降低部件自重，铰接部位预留有润滑脂加注通道与密封件安装位，能够满足长期工况下的耐磨与密封需求，整体结构兼顾了承载能力、转向灵活性与装配维护便利性，可用于汽车底盘转向系统的结构教学、方案验证与装配模拟场景。
