多安装孔径直齿正齿轮传动零件

　　这款直齿正齿轮的设计初衷，是覆盖小功率传动场景下的多规格安装适配需求，解决常规单孔径齿轮选型时需要反复匹配轴径、额外加工轴套的痛点。在轻工输送设备、小型自动化模组、桌面级实验装置、阀门驱动组件这类对传动扭矩要求不高，但安装适配灵活性要求较高的场景中，这类多孔径可选的正齿轮能大幅缩短结构设计的选型周期，减少非标加工的额外成本。

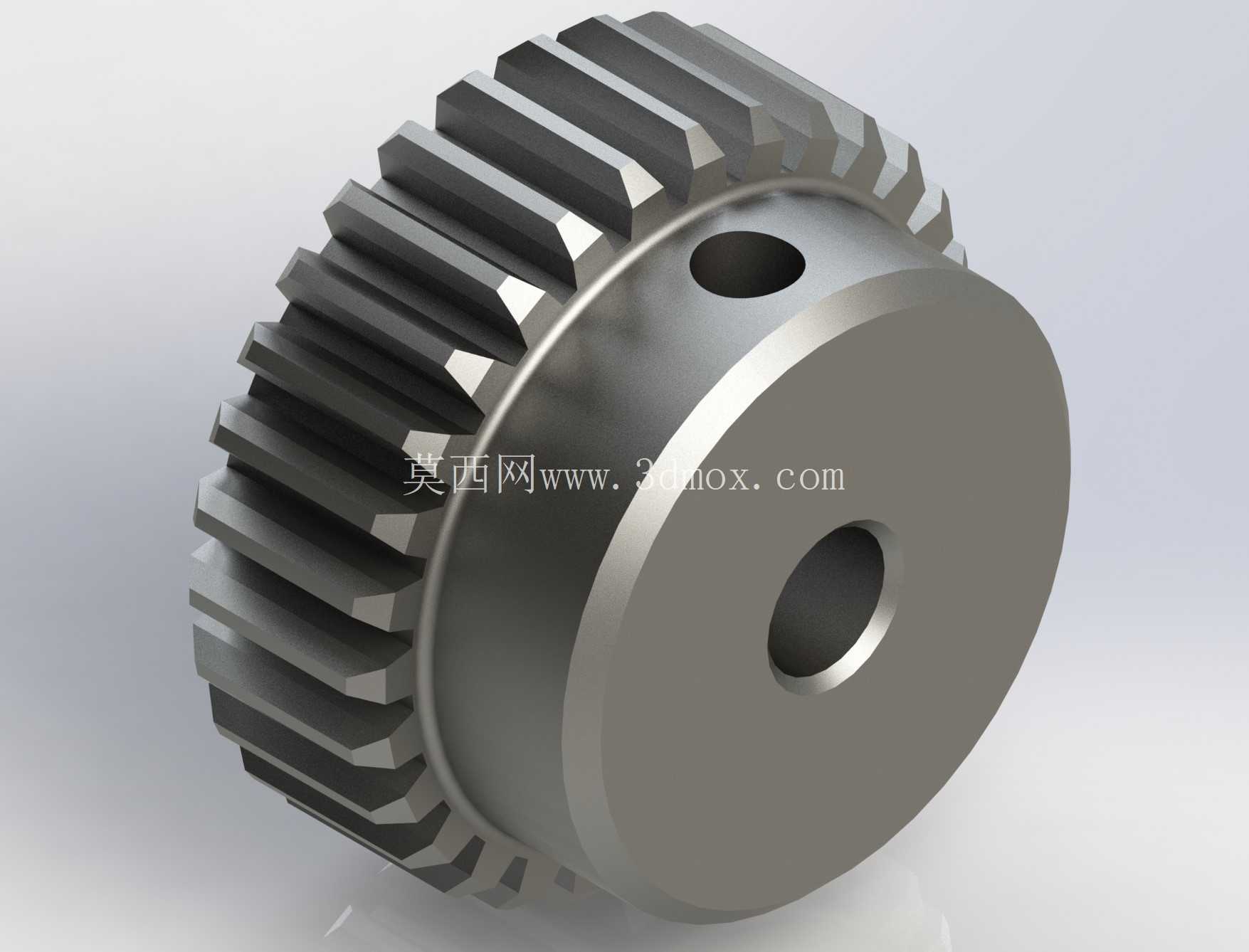

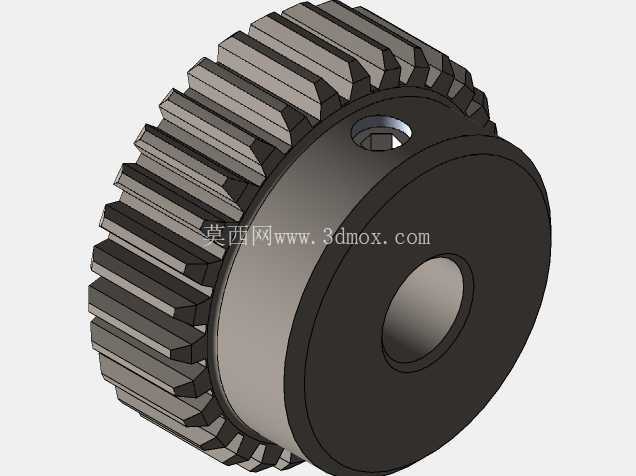

　　从功能特性来看，该齿轮模数为1，齿数30，齿形为标准渐开线直齿，传动过程中无轴向分力，安装调试时不需要额外考虑轴向承载的补偿结构，对支撑轴承的选型要求更低，适配深沟球轴承即可满足常规运转需求。齿轮本体预留了径向紧定螺钉安装孔，装配时可直接通过紧定螺钉实现与传动轴的周向固定，不需要额外加工键槽，对于小扭矩、低转速的传动场景来说，这种固定方式装配效率更高，拆装维护也更便捷，适合需要频繁调整传动位置的实验类设备、小批量定制的自动化工位。

　　设计过程中针对不同的安装轴径，匹配了对应的紧定螺钉长度，避免螺钉过长顶死轴面、或是过短无法实现可靠固定的问题；孔径公差控制在0到-0.03毫米区间，既能保证与常用公差等级的传动轴实现间隙配合便于装配，又不会因为配合间隙过大导致传动过程中出现回程间隙，影响传动精度。齿轮本体选用45钢材质，对应AISI1045钢牌号，常规调质处理后即可满足齿面接触强度与齿根弯曲强度要求，不需要额外做齿面高频淬火就能适配1000转每分钟以下的连续运转工况，如果应用在转速更高、负载更大的场景，也可以通过后续齿面淬火处理提升耐磨性能。

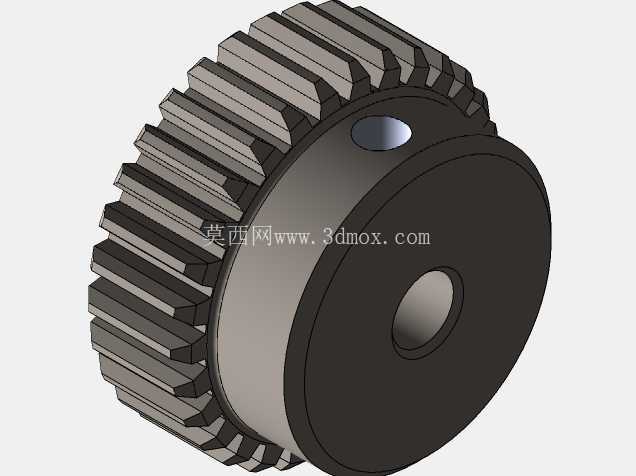

　　安装边界方面，齿轮的轮毂厚度、齿顶圆直径都按照标准模数齿轮的规范设计，啮合时的中心距可按照标准直齿轮中心距公式计算，即两啮合齿轮分度圆半径之和，不需要做额外的变位修正，选型时只要匹配对应模数、齿数的共轭齿轮即可正常啮合，不需要重新校核齿形啮合参数。提供的6、6.35、7、8、10、12、15毫米孔径选项，基本覆盖了小型传动场景中常用的光轴直径规格，包括公制标准轴径与常见的英制1/4英寸（即6.35毫米）轴径，不管是采用国产标准光轴还是进口设备上常用的英制轴，都能找到适配的安装孔径，不需要额外定制轴套来转换轴径。

　　实际应用中，这类齿轮常被用在小型输送线的动力传递、阀门执行器的扭矩输出、3D打印设备的运动传动、桌面型机床的进给传动等场景，因为直齿轮的传动效率高，加工成本低，装配容错率高，相比斜齿轮没有轴向力，对支撑结构的刚度要求更低，在小功率传动场景下的综合使用成本远高于其他齿形的齿轮。设计时特意将紧定螺钉孔设置在轮毂的加厚区域，避免螺钉孔贯穿齿根部位导致齿根强度被削弱，即使长期承受交变载荷，也不会在螺钉孔位置出现应力集中导致的断齿问题。齿形参数是通过实际测绘结合标准渐开线齿形公式修正得到，齿向误差、齿形误差都控制在普通传动齿轮的公差范围内，运转时的噪音水平能满足常规工业设备的要求，不需要额外做降噪处理即可直接使用。对于结构设计人员来说，选用这款齿轮时只需要确认传动比、安装轴径、中心距三个核心参数即可，不需要重新绘制齿形，能大幅缩短三维建模的时间，提升整体设计效率。
