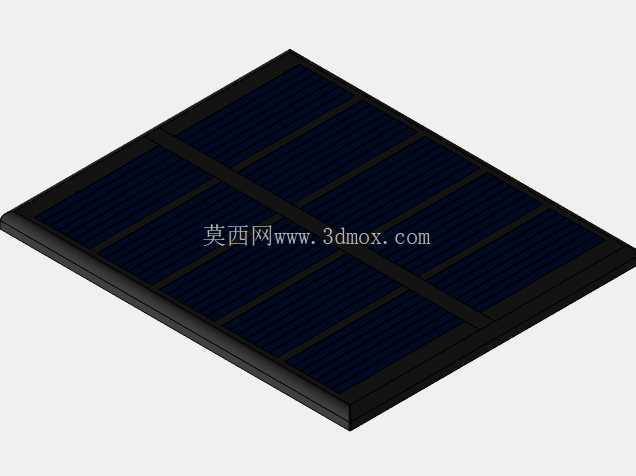

2.5V600mA太阳能电池板焊接治具及外壳结构

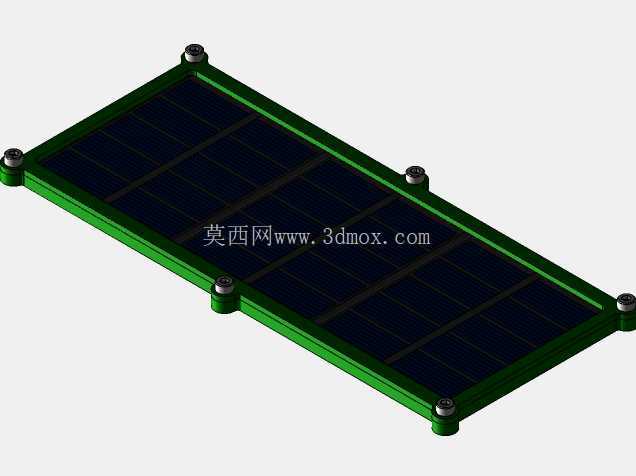

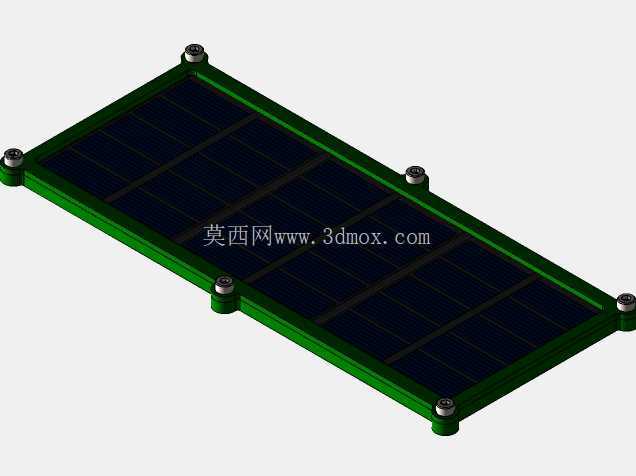

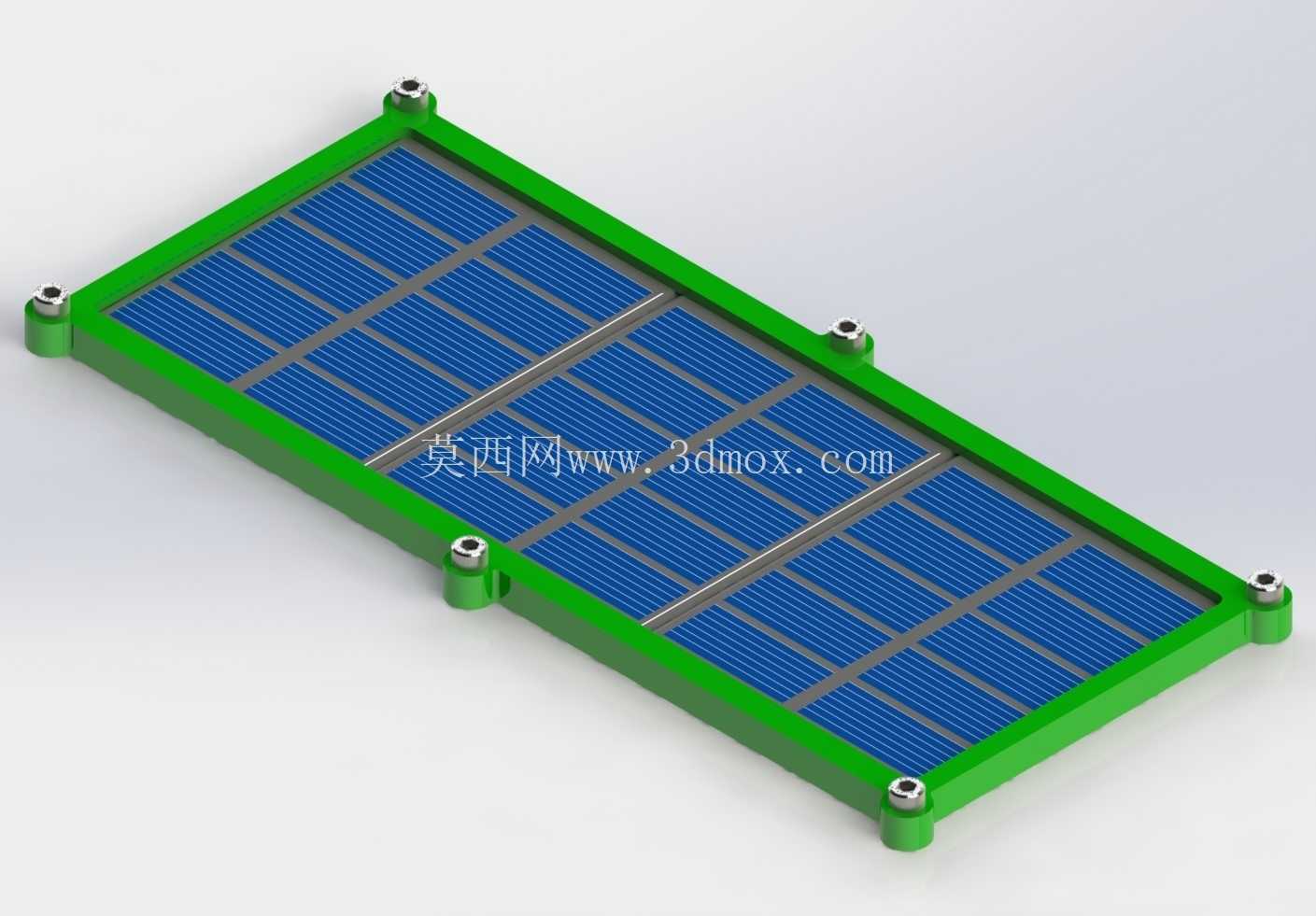

　　在小型离网光伏供电模组的生产组装环节，太阳能电池板的串并联焊接一致性、封装后的结构防护可靠性，直接决定了微型光伏取电单元的输出稳定性与户外使用寿命，这套焊接治具搭配配套外壳，正是针对三片2.5V200mA太阳能电池板并联组装场景开发的专用工装与防护结构。从实际产线使用场景来看，常规手工焊接小型太阳能电池板时，很容易出现板件移位、焊盘对齐偏差、焊接压力不均导致的电池片隐裂问题，尤其是三片并联的结构，一旦单片焊接位置偏移，后续汇流带连接就会出现虚接，直接拉低整体输出电流，这套治具首先从定位逻辑上解决了该问题：治具基座采用框架式结构，四个角点设置带内螺纹的铜嵌件安装位，边框内侧做了与电池板厚度匹配的下沉台阶，每片电池板放入后可以完全卡入台阶槽内，相邻电池板之间的分隔筋刚好对齐焊盘间隙，焊接时无需额外测量对齐，汇流带可以直接沿分隔筋预留的槽位铺设，从根源上避免焊偏、串片的问题。

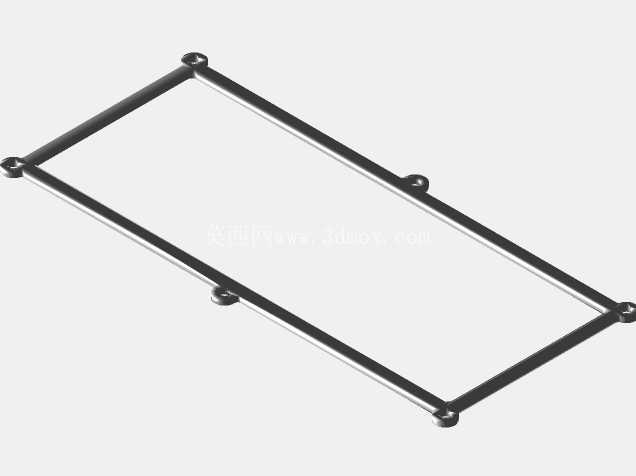

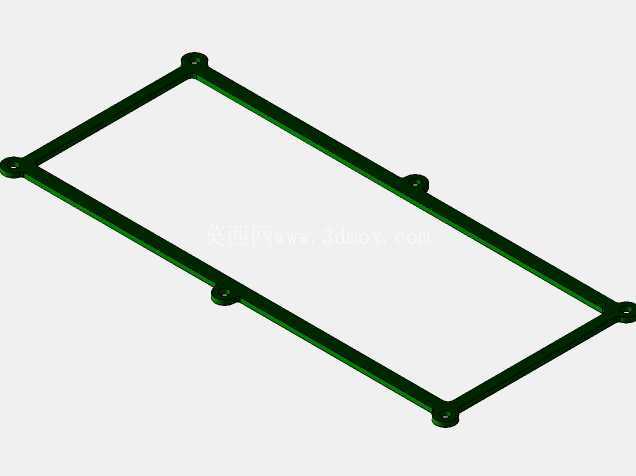

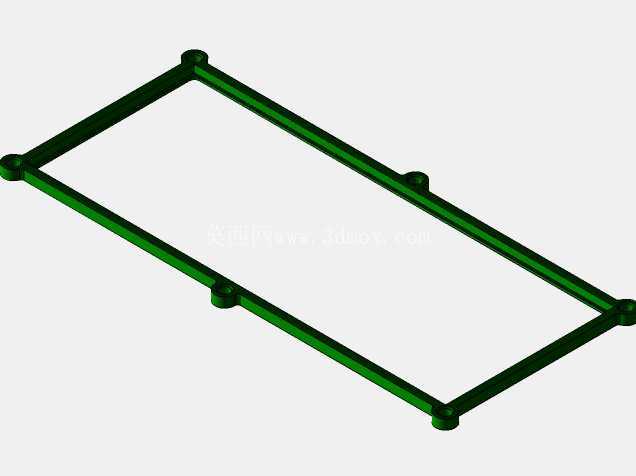

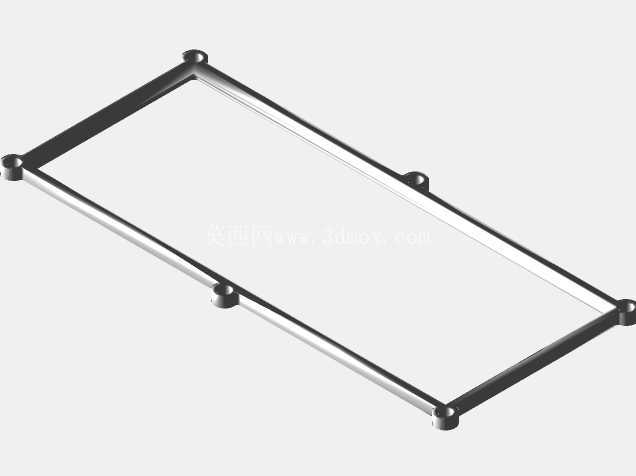

　　治具的边框做了1.5mm的壁厚加强，边缘做了R0.8的圆角过渡，既可以避免焊接操作时划伤操作人员手部，也能在按压焊接时提供足够的支撑强度，不会因为按压受力出现边框变形导致电池板错位。配套的外壳结构并非单纯的防护外罩，它同时承担了焊接定位补强、组件封装固定、户外安装基准三个核心功能：外壳的内槽尺寸与治具定位后的电池板组件外轮廓完全匹配，当三片电池板在治具上完成焊接、汇流带连接后，可以直接将外壳整体扣合在组件外侧，通过M3螺丝穿过四个角点的安装孔，配合黄铜插件将电池板、治具边框、外壳三者锁紧固定，不需要额外打胶或者做二次夹持，就能实现电池板的完全密封固定，避免户外使用时水汽、灰尘进入焊接位置造成腐蚀。

　　从电路适配的角度来看，三片2.5V200mA电池板并联后的开路电压峰值在3.03-3.06V区间，刚好匹配3V级超级电容的充电电压阈值，外壳在出线位置预留了专用的穿线孔，孔位做了翻边加强，可以直接穿入导线连接超级电容与理想二极管组件，不需要额外开孔加工。安装边界方面，整套治具加外壳组装完成后，整体外轮廓为矩形结构，四个角点的安装孔中心距与常规小型光伏模组的安装孔位通用，可以直接固定在户外小型传感器、低功耗物联网终端的设备外壳上，不需要额外做安装转接板；外壳的上边缘做了微倾斜的压边结构，扣合后可以完全遮盖电池板与边框的拼接缝隙，最大限度减少雨水渗漏的路径，同时压边不会遮挡电池板的有效受光面积，不会因为结构遮挡降低发电效率。

　　在设计细节上，治具的定位槽深度比电池板厚度小0.2mm，这样当外壳扣合压紧时，电池板受光面会与外壳上表面保持齐平，不会出现凹陷积灰的问题；四个角点的铜嵌件采用压装式设计，嵌件端面与治具底面齐平，安装时螺丝锁紧后不会出现凸起，保证整套组件安装后与安装面完全贴合，避免长期户外使用出现积水锈蚀安装面的问题。针对焊接操作的便利性，治具在每个焊盘对应的位置都预留了2mm宽的操作缺口，烙铁头可以直接通过缺口接触焊盘完成焊接，不需要在焊接时反复调整电池板位置，焊接完成后也可以直接通过缺口检查焊点质量，不需要拆开治具就能排查虚焊、漏焊问题。外壳的材质选用耐候性工程塑料，能够适应-20℃到60℃的户外环境温度变化，不会因为长期紫外线照射出现脆裂变形，治具本身既可以作为产线焊接时的定位工装重复使用，也可以作为电池板组件的内部支撑结构与外壳永久组装在一起，不需要在焊接完成后拆除，减少了组件从工装转移到外壳过程中对焊接点的拉扯损伤，有效降低了组装过程中的废品率。
