轮胎胎体搬运弧形气动夹持装置

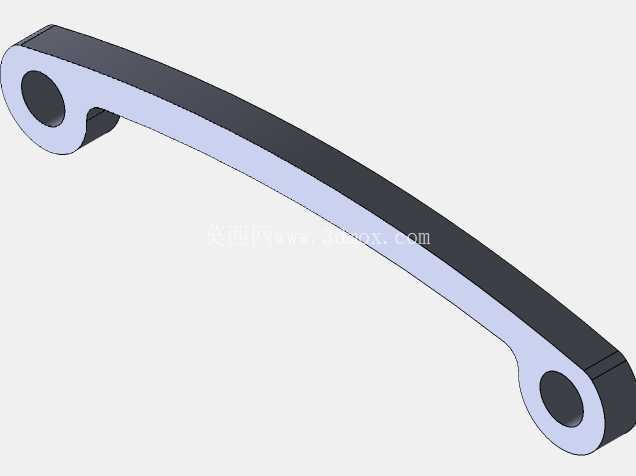

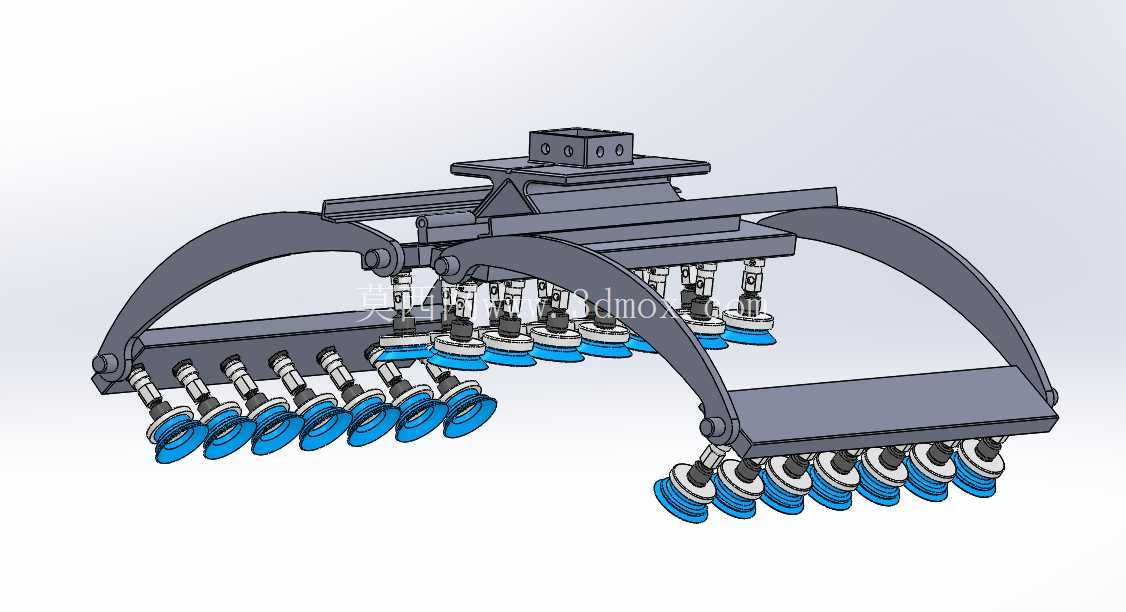

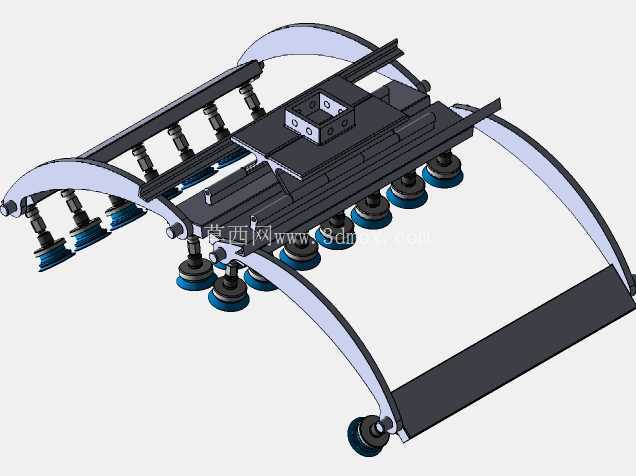

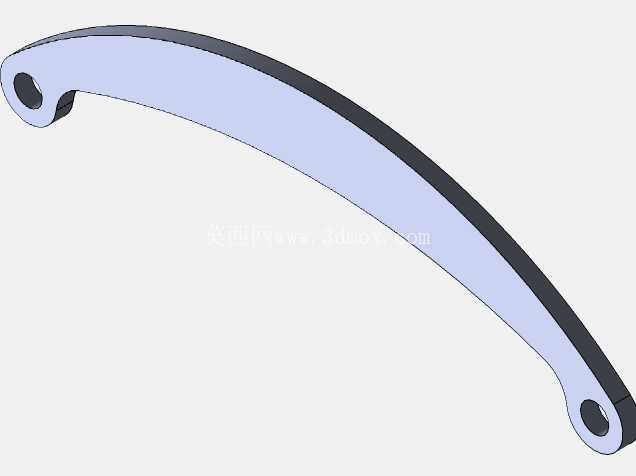

　　这套夹持装置的核心应用场景集中在轮胎制造的成型工序段，专门针对未硫化的绿色胎体完成工位间的转运作业——刚完成帘布层贴合、胎侧组件组装的胎体本身质地偏软，表面带有未完全定型的粘性胶料，既不能采用刚性夹爪硬接触挤压，也无法通过普通平面吸盘完成稳定吸附，常规的机械手末端执行器很容易造成胎体变形、胶料层错位，直接影响后续硫化环节的成品动平衡精度。从结构设计逻辑来看，整套装置采用对称式双弧形夹臂布局，夹臂的曲率完全匹配常规乘用胎、轻卡胎胎体的外圆弧度，闭合状态下两侧夹臂不会对胎体侧面产生径向挤压，而是通过分布在夹臂内侧的多组柔性真空吸盘完成吸附固定。

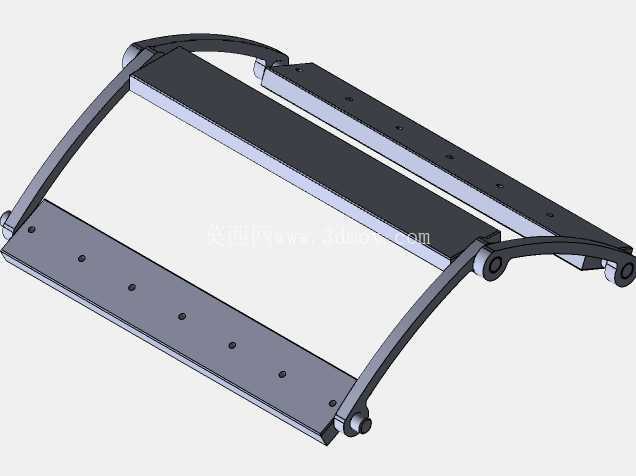

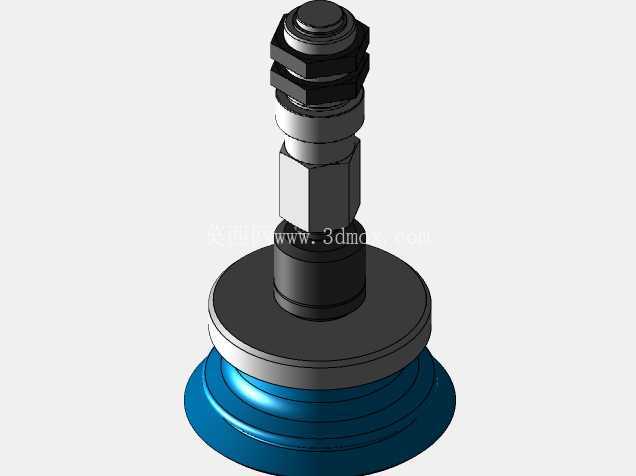

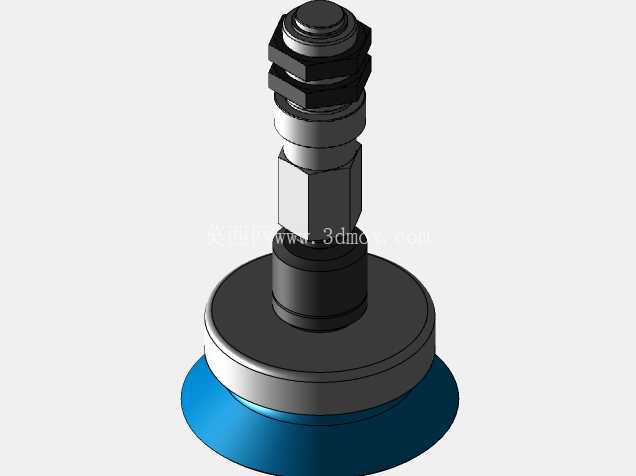

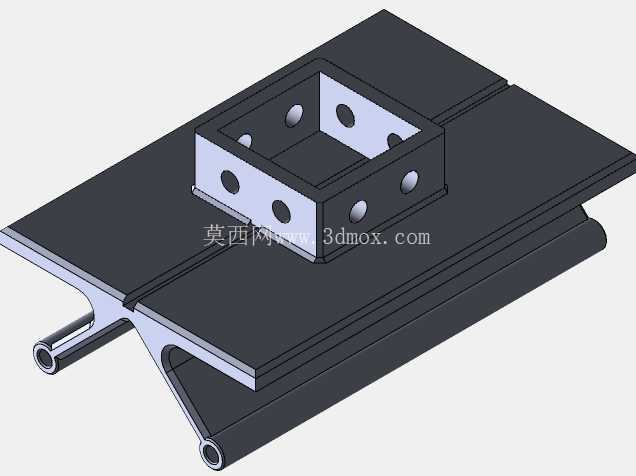

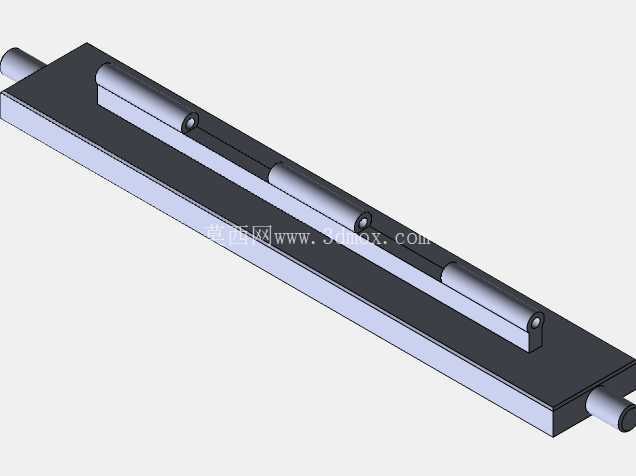

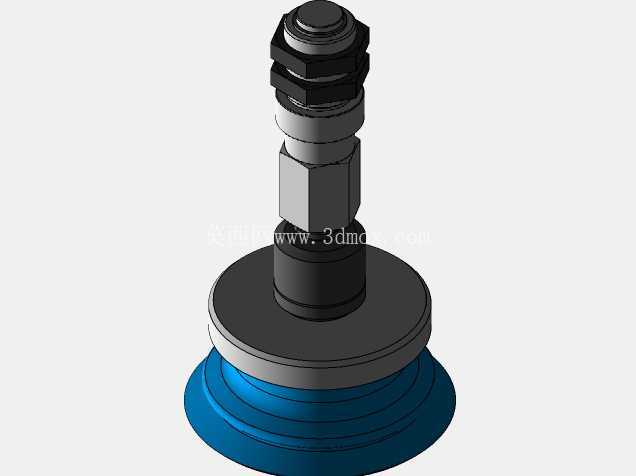

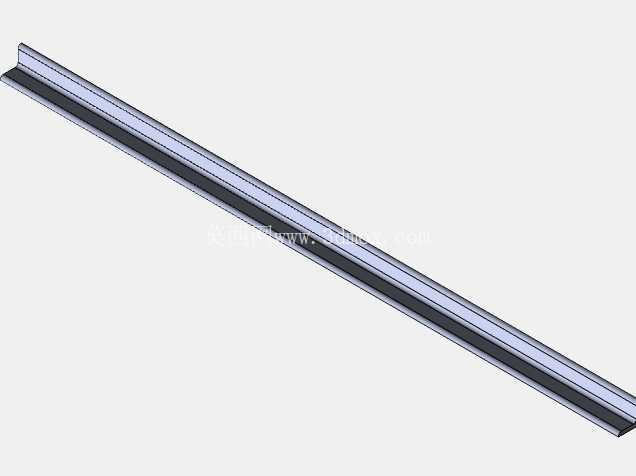

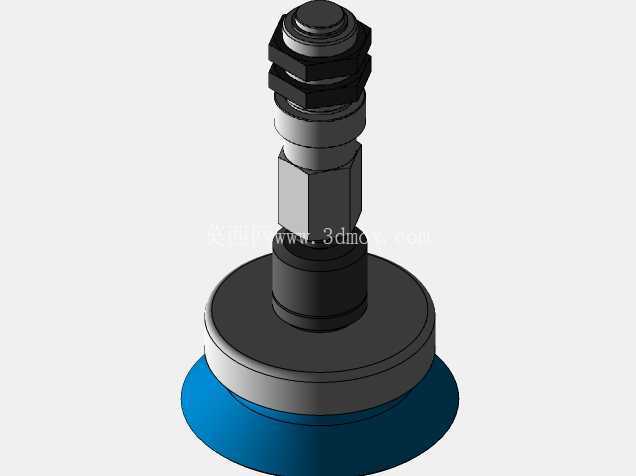

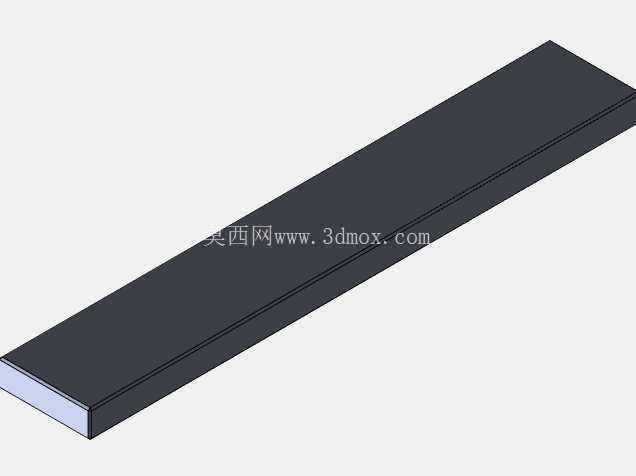

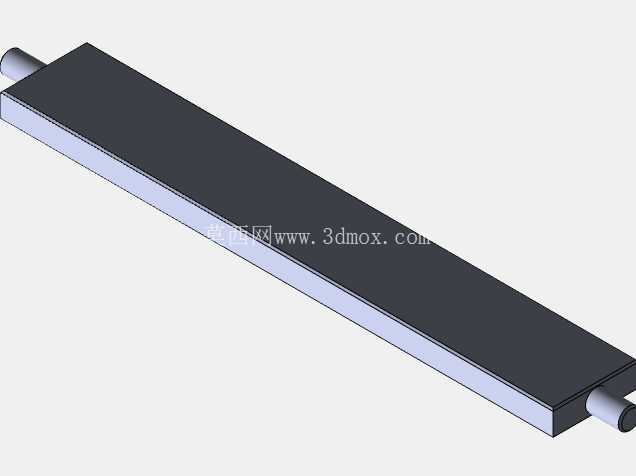

　　每一组吸盘都搭配了带缓冲行程的弹簧导杆，导杆的伸缩行程可以覆盖胎体表面的局部轮廓差，哪怕胎体因前序工序存在轻微的圆度误差，所有吸盘也能完全贴合胎体表面，不会出现个别吸盘漏气导致吸附力不足的问题。顶部的安装法兰采用标准工业机械手连接接口，法兰下方设置了十字交叉的滑动导轨副，两侧夹臂的开合动作通过导轨副实现同步运动，开合行程覆盖常见的13寸到22寸轮胎胎体直径范围，不需要更换夹头就能适配多规格产品的生产需求，切换生产型号时只需要在控制系统中调整夹臂开合的限位参数即可，不需要做机械结构的拆装调整。考虑到胎体搬运过程中需要保持姿态稳定，夹臂的主梁采用加厚的矩形型钢焊接结构，整体刚性足够承受满载胎体时的启停惯性，不会因为机械手快速横移产生的惯性出现夹臂颤振，避免胎体在转运过程中从吸盘上脱落。吸盘的选型专门针对未硫化胶料的特性，采用了耐橡胶粘附的丁腈橡胶材质，接触胎体的唇边做了薄化处理，吸附时不会在胶料表面留下压痕，也不会因为长期接触胶料出现吸盘材质溶胀、老化开裂的问题。

　　气路布局全部集成在夹臂主梁的内部腔道里，没有外露的气管走线，避免设备运行过程中气管和周边工位的工装、机架产生刮蹭，降低气路故障的概率，每一组吸盘的气路都单独设置了节流阀，可以根据不同规格胎体的重量调整单组吸盘的吸附负压，在保证吸附力足够的前提下，避免负压过大导致胎体局部被吸变形。安装边界方面，整套装置闭合状态下的最大外径不会超过对应规格胎体外径150mm，在成型机、胎体存放架、硫化机上料位之间转运时，不会和工位周边的安全护栏、定位挡块产生干涉，顶部法兰的安装孔位匹配主流六轴工业机器人、桁架机械手的末端输出法兰尺寸，不需要额外做转接板就能直接安装调试。

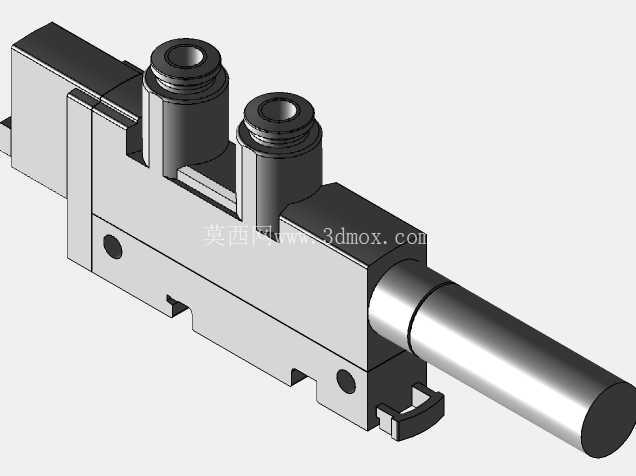

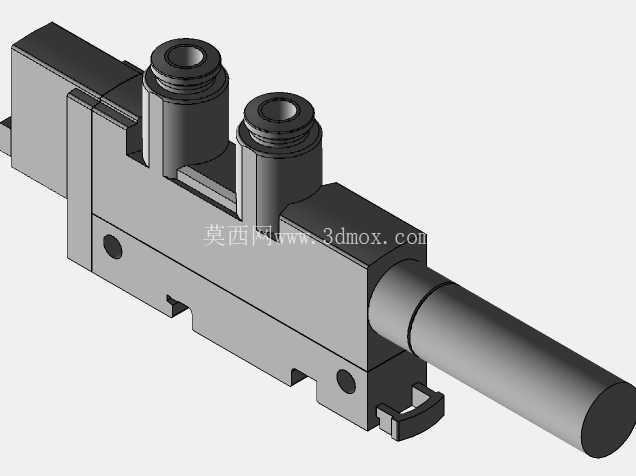

　　夹臂的开合驱动采用气动执行元件，动作响应速度快，夹臂从完全张开到闭合抱紧的时间控制在1.5秒以内，不会占用过多的工序节拍时间，配合机械手的运动轨迹可以实现胎体抓取、转运、放置的全流程自动化作业，替代传统的人工搬运模式，避免人工操作时手上的污渍、汗渍污染未硫化的胶料表面，也能减少人工搬运过程中胎体磕碰变形的概率。在细节设计上，所有和胎体可能产生接触的结构棱边都做了R5以上的圆角倒钝处理，哪怕设备出现误动作、夹臂和胎体发生刚性接触，也不会刮伤胶料表面；导杆部位都加装了防尘护套，避免车间内的炭黑粉尘、胶料碎屑进入导杆滑动副，造成导杆卡滞、吸盘贴合不到位的问题。整套结构的受力点全部集中在顶部法兰和主梁的连接位置，通过有限元校核，满载最大规格胎体时主梁的最大变形量控制在0.2mm以内，完全可以满足长期高速运行的刚性要求，不会因为长期反复启停出现结构疲劳开裂的问题。
