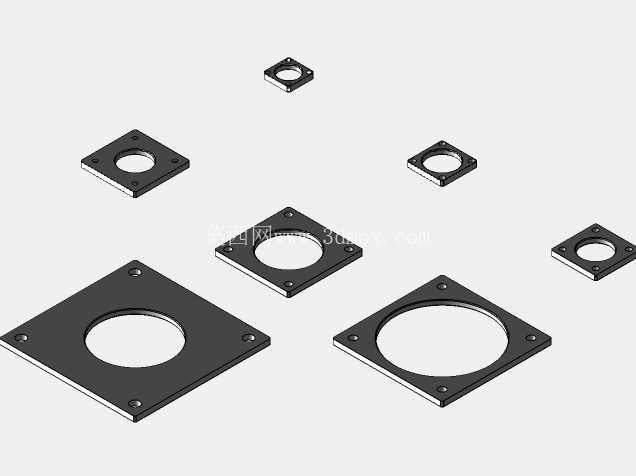

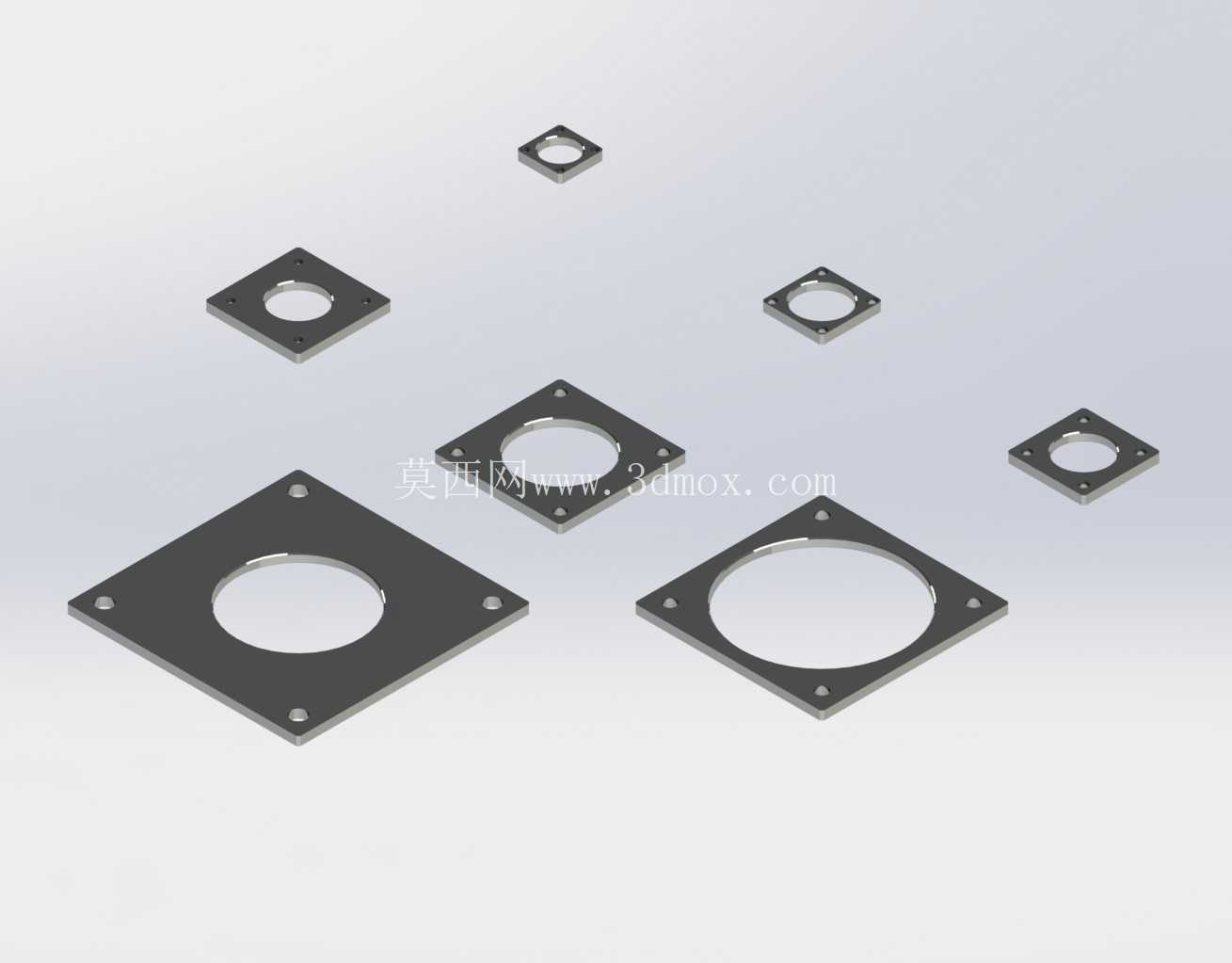

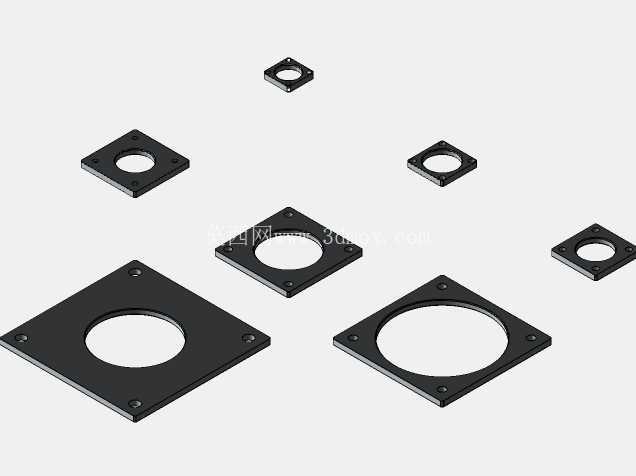

NEMA8-42步进电机适配安装板组配结构

　　在非标自动化设备、小型数控装置、3D打印运动模组以及精密检测仪器的结构搭建环节，步进电机的安装定位精度直接决定了整套传动系统的运行稳定性，很多初次接触运动机构设计的工程师常会遇到电机安装孔位与设备机架不匹配、电机输出轴与传动部件同轴度偏差过大的问题，这组适配NEMA8至NEMA42全系列规格步进电机的安装板组件，正是为解决这类跨规格电机安装适配问题而设计的参考结构。

　　从实际工程应用场景来看，这类安装板可直接作为电机与设备安装基面之间的转接载体，不管是铝型材搭建的试验机架、钢板焊接的设备本体，还是亚克力、玻纤板制作的小型装置面板，都可以通过对应规格的安装板完成步进电机的固定，无需在设备基面上反复扩孔、修配，也避免了因直接在基面加工电机安装孔出现公差超差导致基面报废的问题。在多轴运动设备的迭代开发过程中，设计人员经常会根据负载、转速需求更换不同法兰尺寸的步进电机，有了这组可覆盖全常用规格的安装板结构，只需要更换对应规格的转接板，无需改动设备主安装基面的孔位设计，就能快速完成电机型号的替换，大幅缩短样机改型的周期。

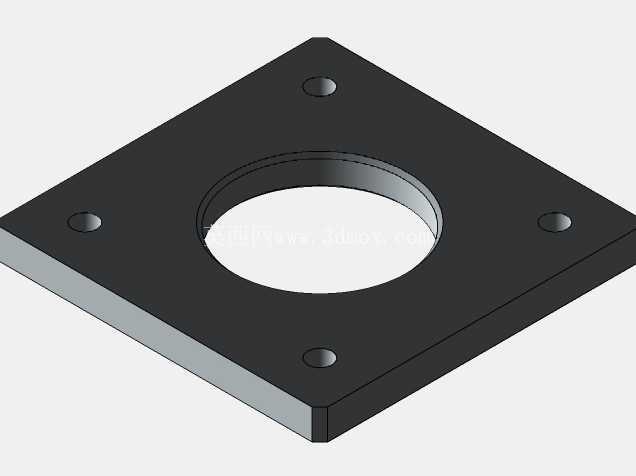

　　这组安装板的设计思路完全围绕步进电机的通用安装规范展开，所有板件均采用方形法兰结构，四个角位的安装孔位置严格对应各规格NEMA步进电机的标准安装孔距，板件中心的开孔尺寸匹配对应电机的前端定位凸台直径，能够保证电机安装后定位凸台完全嵌入板件中心孔，从结构上限制电机的径向窜动，保证电机输出轴的轴线与安装板平面垂直。板件的厚度经过合理选型，既不会因厚度过薄导致安装后受力变形，也不会因厚度过大增加不必要的结构重量与安装空间占用，四个安装孔均设计为沉头结构，使用内六角圆柱头螺钉固定时，螺钉头可以完全沉入板件平面内，不会出现凸起干涉其他部件的情况。

　　从安装边界尺寸来看，最小规格适配NEMA8步进电机的安装板，整体外廓尺寸紧凑，可满足小型精密机构狭小安装空间内的固定需求，最大规格适配NEMA42步进电机的安装板，孔位间距、中心开孔尺寸均匹配大扭矩步进电机的安装要求，能够承受大扭矩输出时的反向作用力，不会出现板件变形、固定松动的问题。不同规格的安装板在孔位布局逻辑上保持统一，在设计多轴并列布置的运动机构时，可以按照统一的安装孔位阵列来设计设备基面，后续不管选用哪个规格的步进电机，都能通过对应安装板实现兼容安装，给机构的模块化设计提供了很大的便利。

　　在实际装配过程中，这类安装板还可以作为电机安装高度调整的垫片组使用，通过叠加不同厚度的同规格安装板，能够微调电机输出轴的伸出长度，匹配同步轮、联轴器等传动部件的安装位置，补偿传动链上的尺寸累积误差。板件的平面度、孔位位置度公差都按照通用机械安装的常规精度要求设计，普通的钣金冲压、激光切割或者数控铣削加工都能满足精度要求，不需要额外的高精度加工工序，加工成本低，适配性强，不管是样机试制阶段的快速打样，还是批量设备的生产配套，都能很好地满足使用需求。对于需要做电机安装防护的场景，还可以在安装板外侧加装防尘罩壳，安装板上预留的孔位也能兼容罩壳的固定需求，不需要额外在电机本体上加工固定孔，避免破坏电机的原有结构防护。
