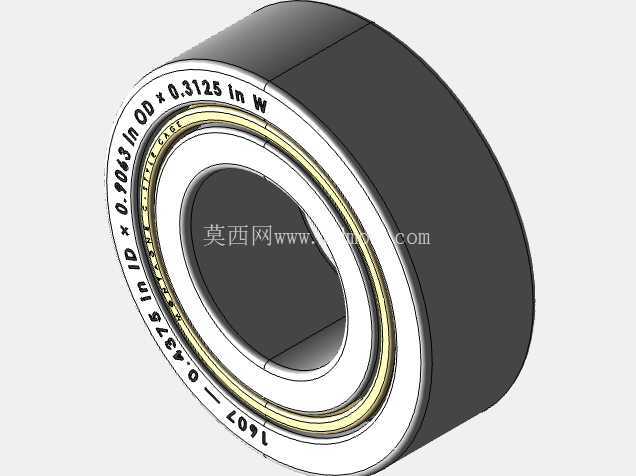

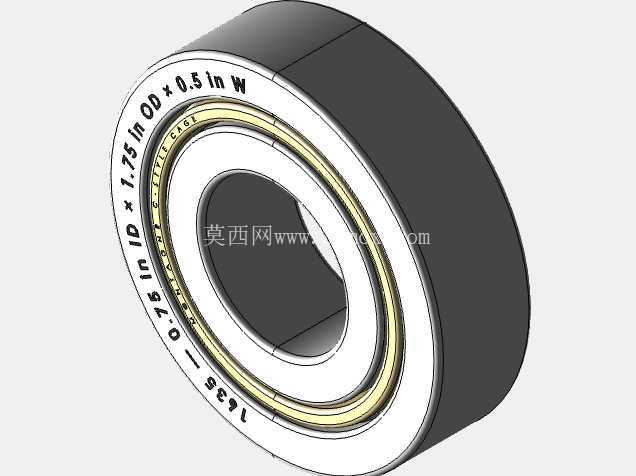

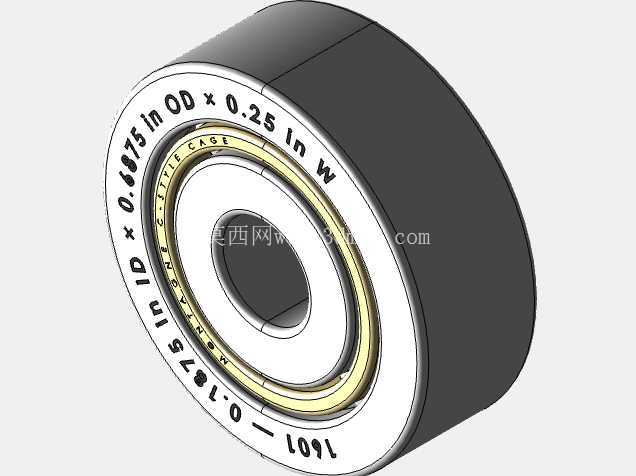

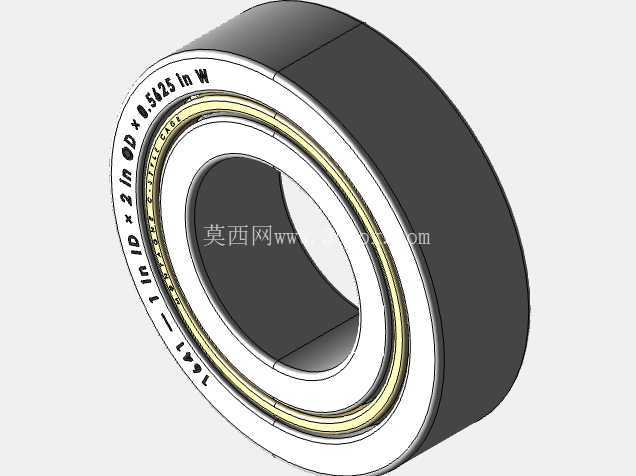

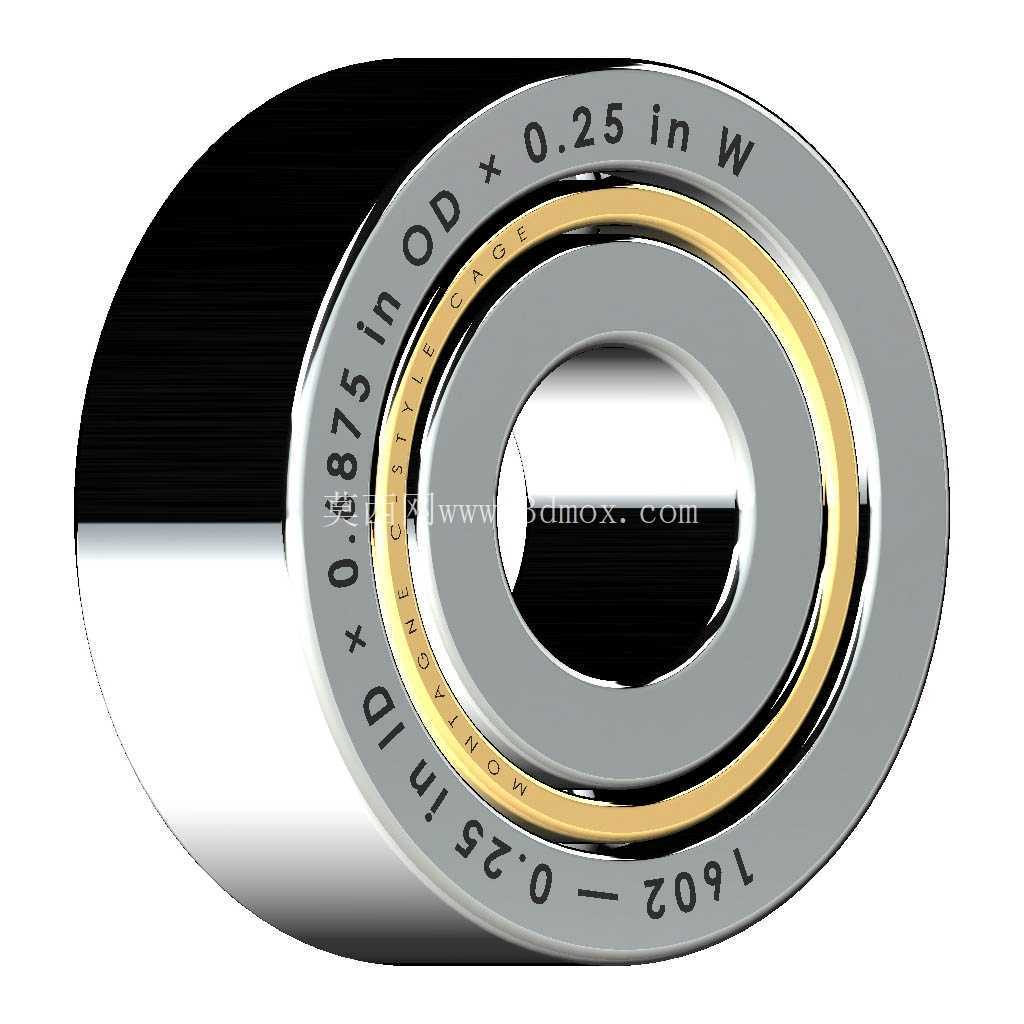

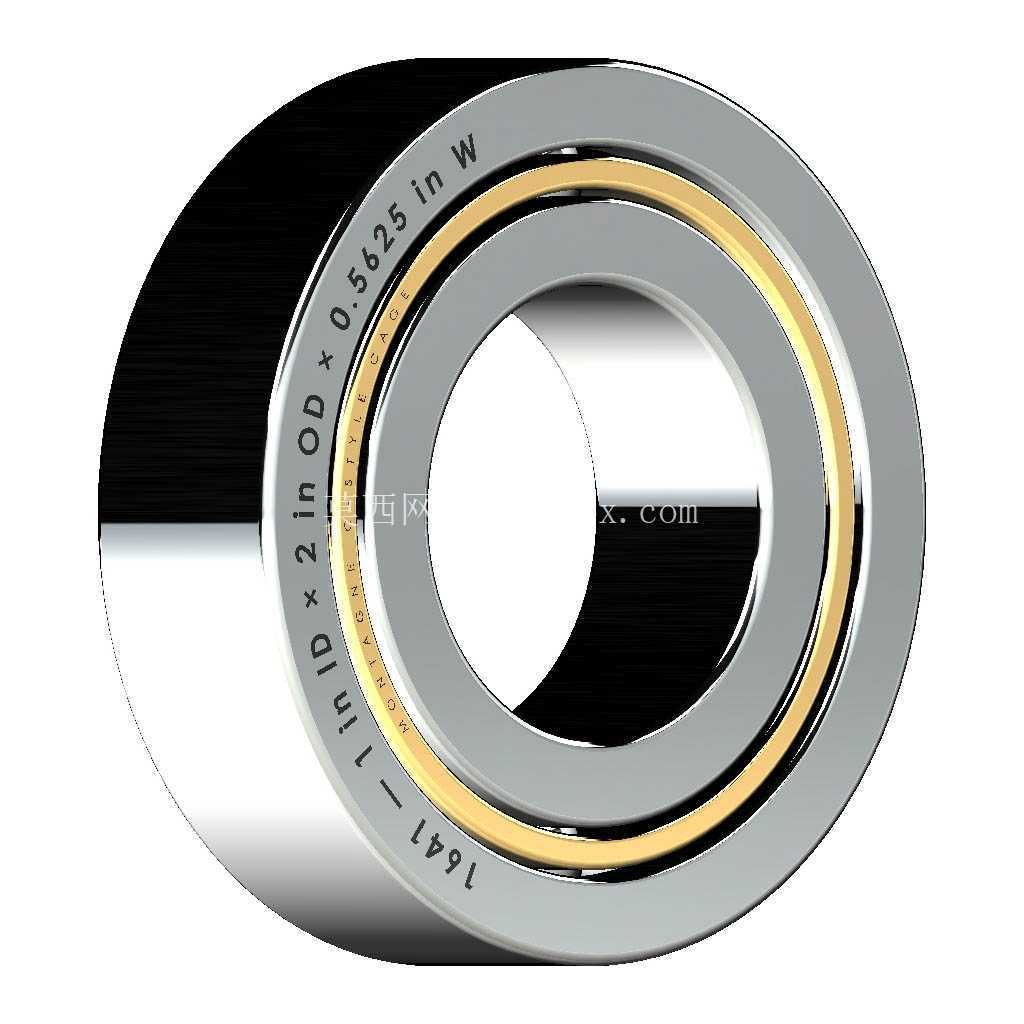

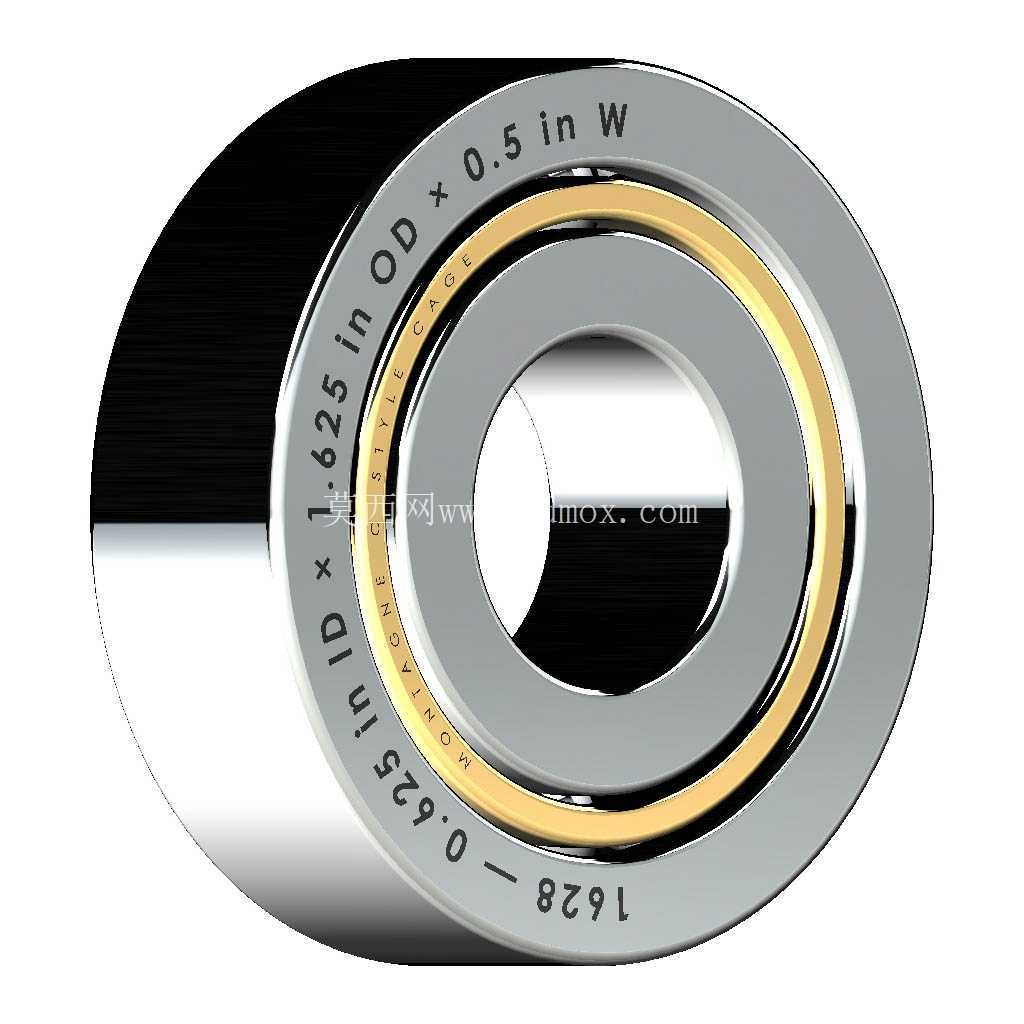

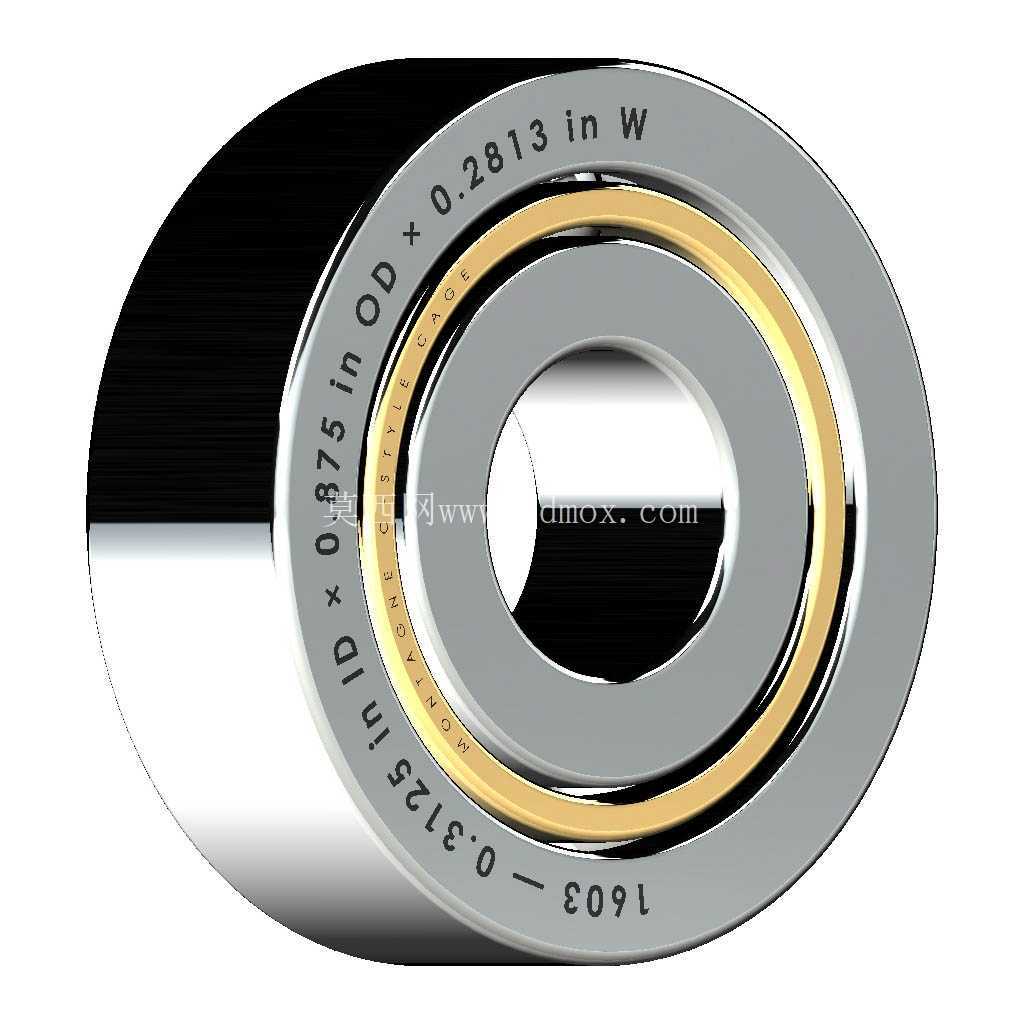

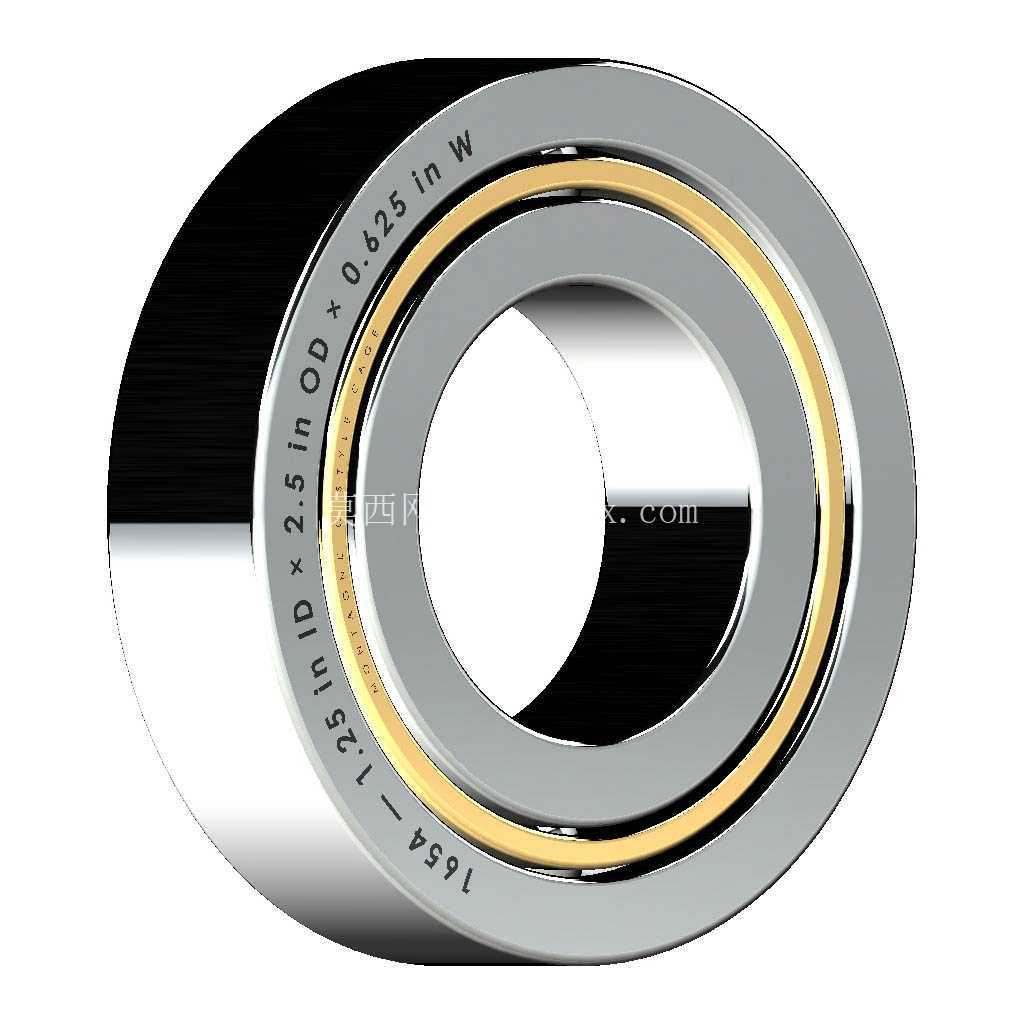

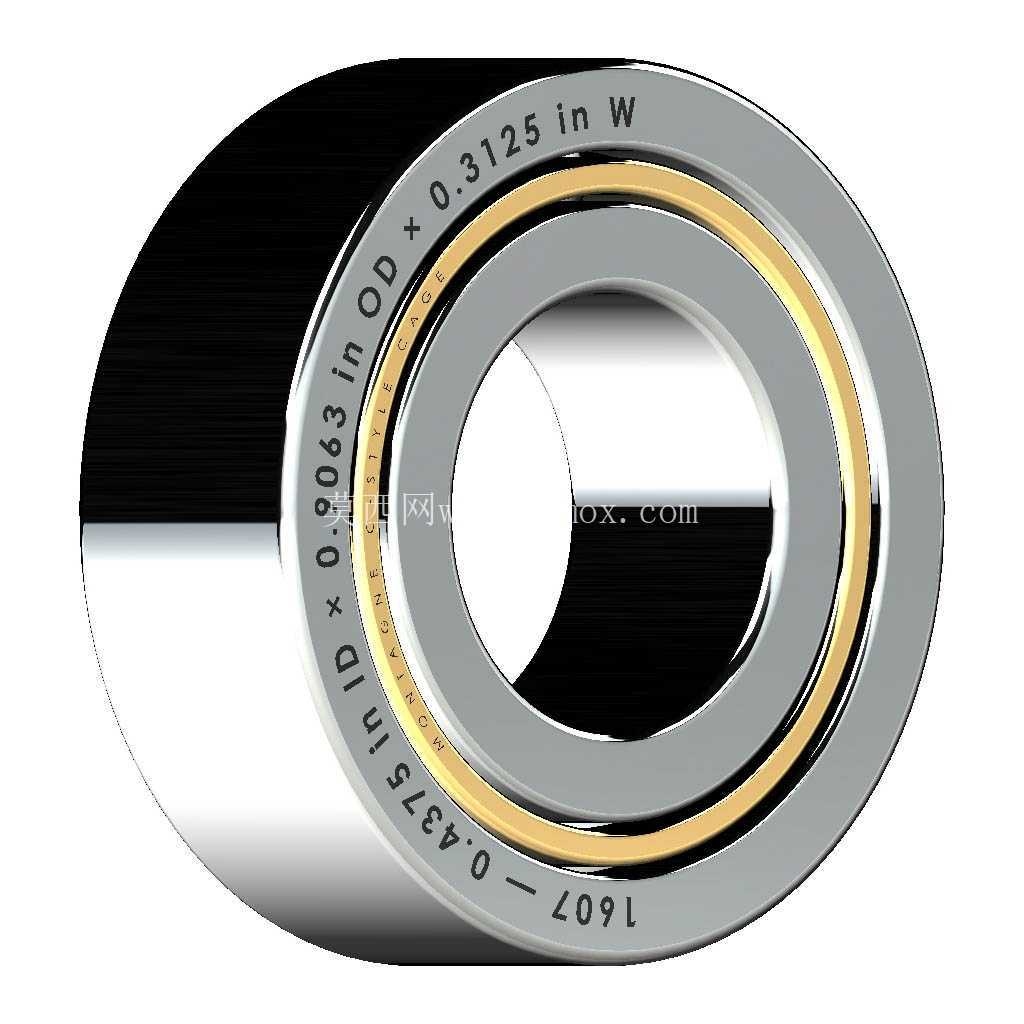

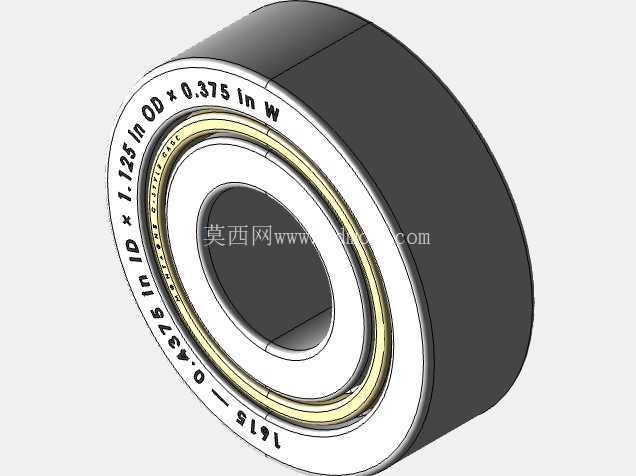

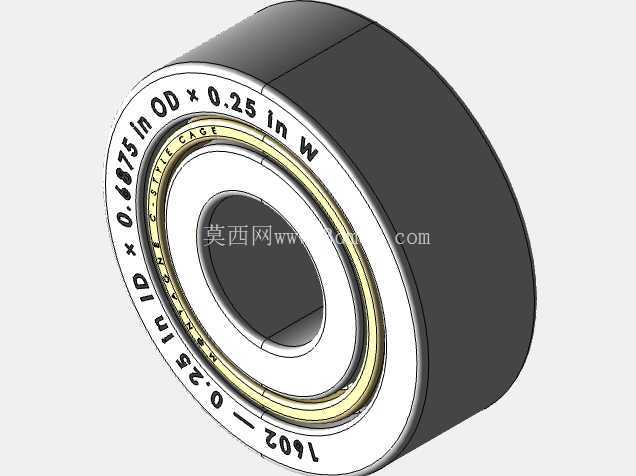

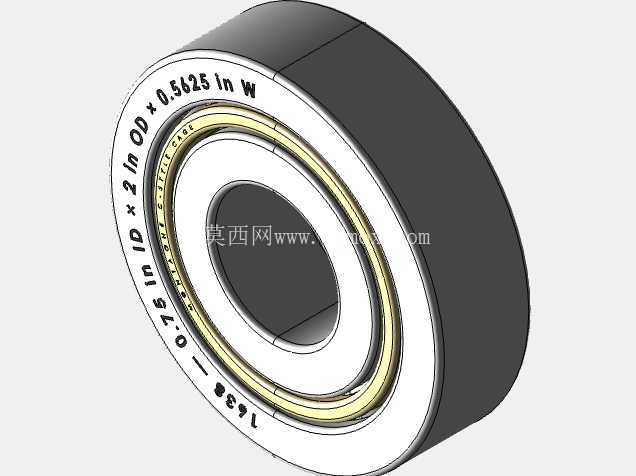

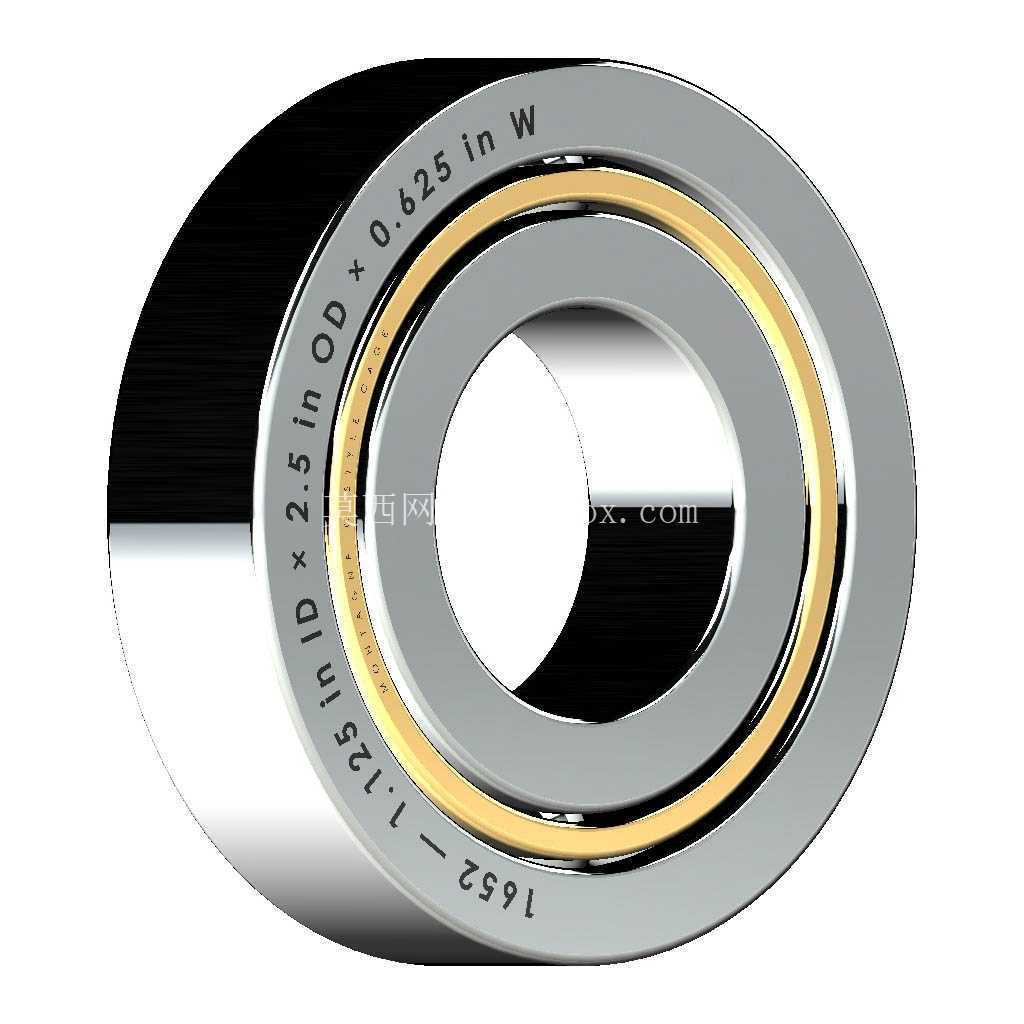

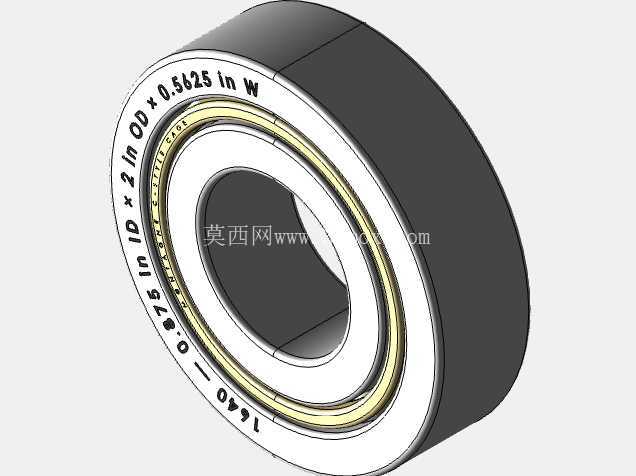

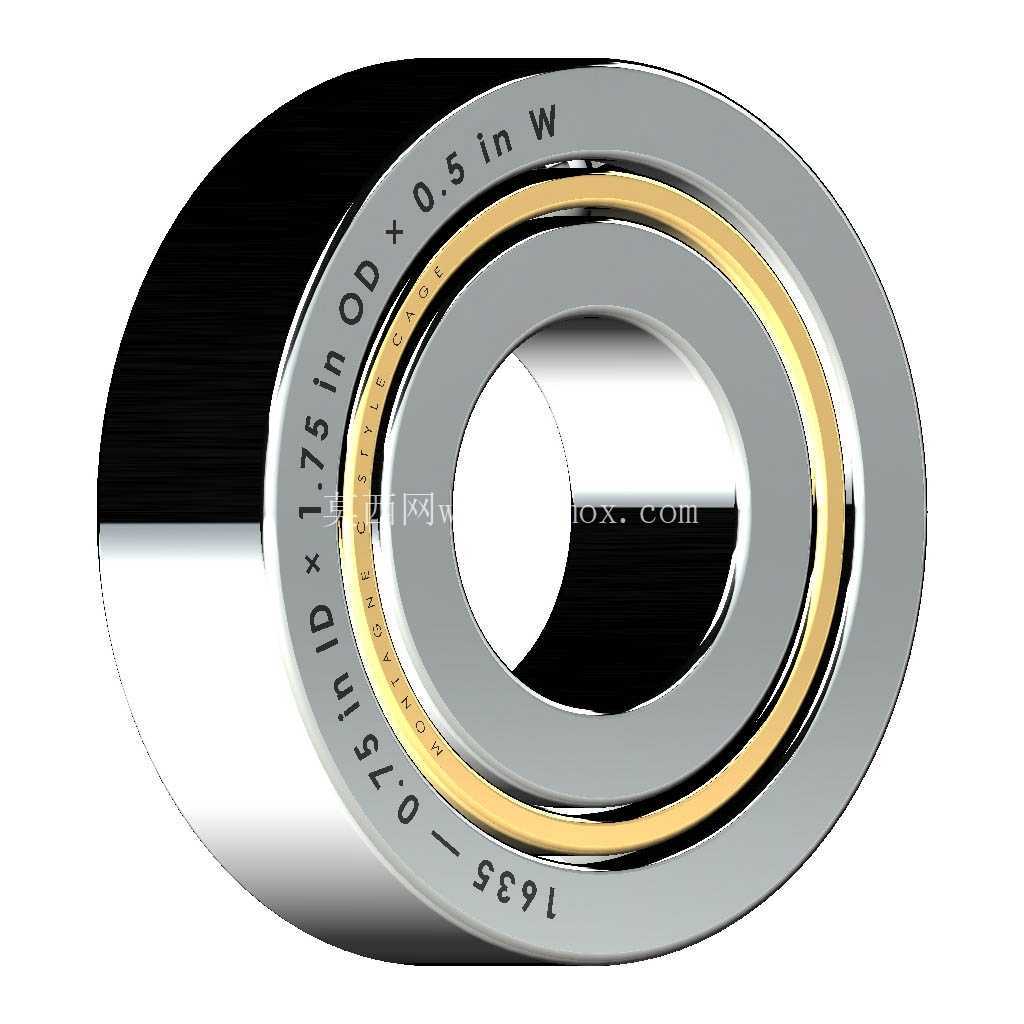

英制1600系列开放式轴承参数化三维结构

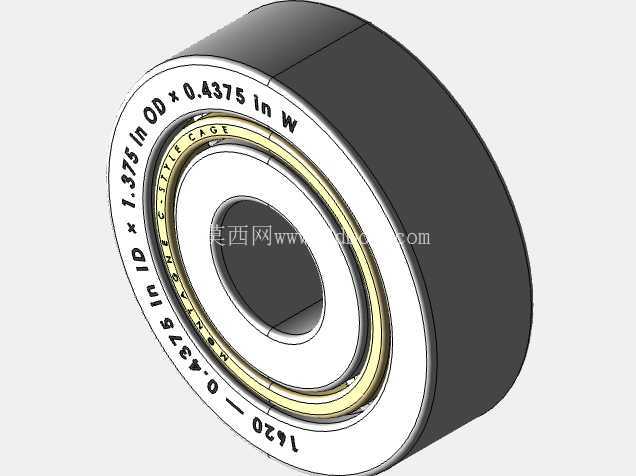

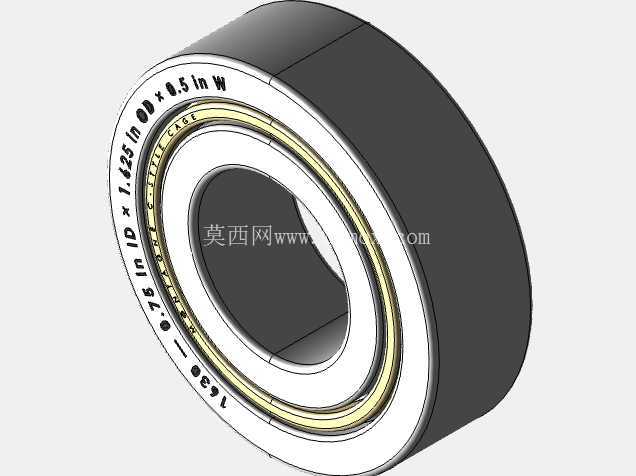

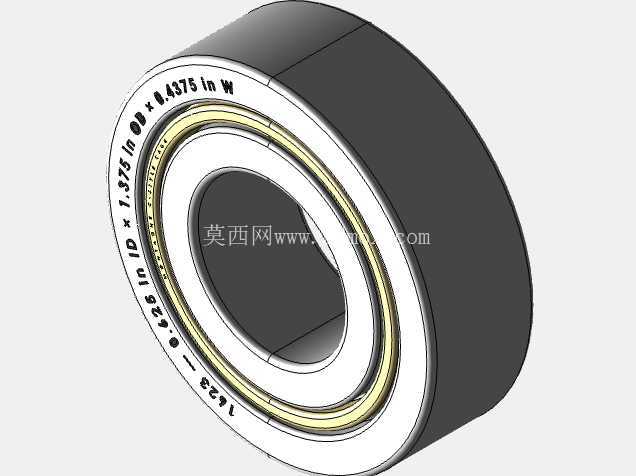

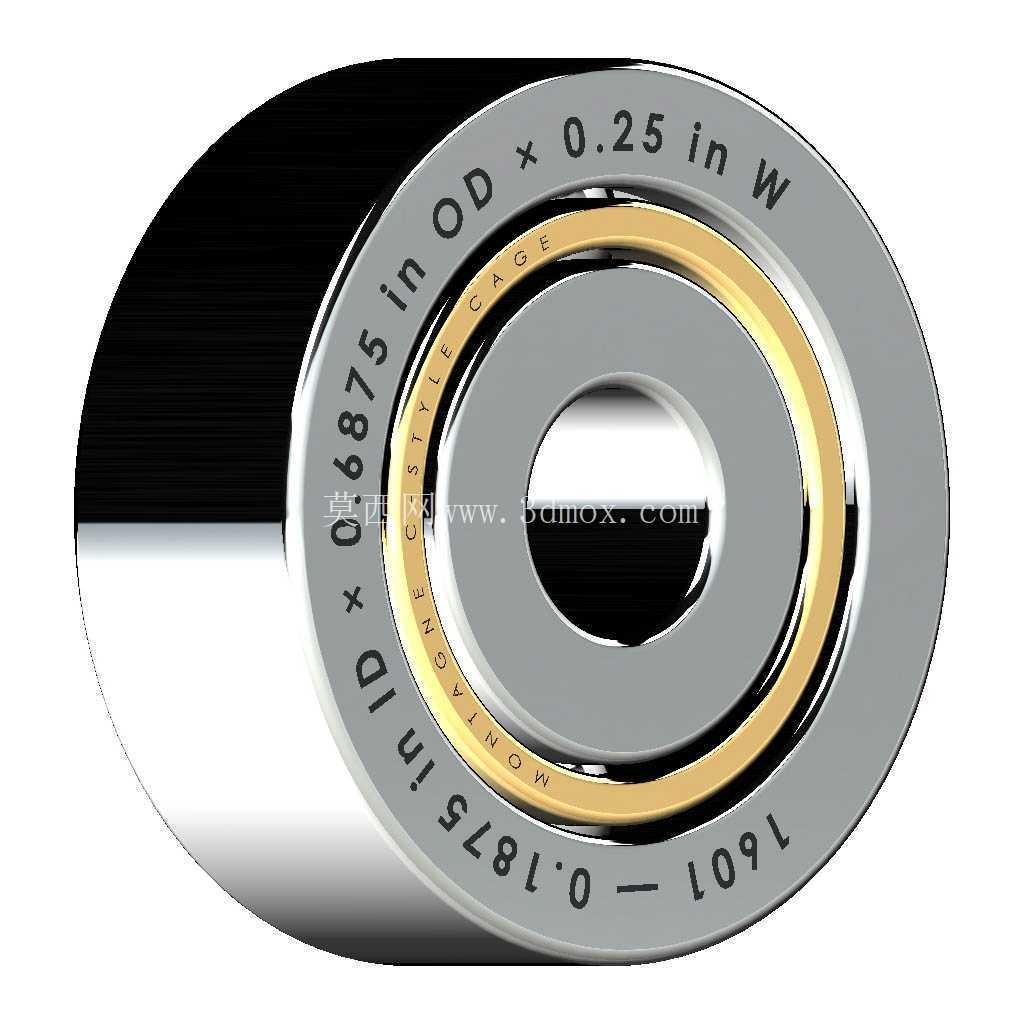

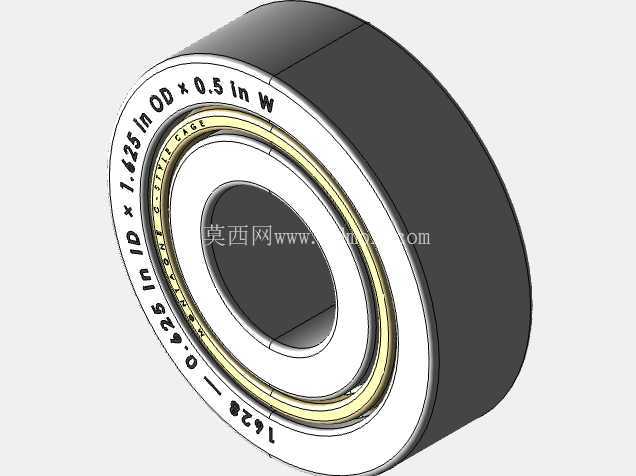

　　在轻工输送设备、小型精密机床主轴、仪器仪表传动机构这类对径向安装空间有严格限制的场景里，英制尺寸的开式深沟球轴承一直是选型时绕不开的选项，尤其是1600系列的薄壁开式结构，本身径向截面尺寸小，能在有限的安装空间里提供稳定的径向承载能力，同时开式结构的运行阻力更低，适合中低转速、有定期润滑维护条件的传动部位。这套参数化的轴承结构覆盖了该系列全规格的尺寸区间，从最小的内孔0.1875英寸到对应不同外径、宽度的规格，所有结构尺寸都做了全关联的参数驱动，不管是做选型阶段的装配干涉校验，还是做非标衍生结构的改型设计，都不需要从零开始绘制滚道、钢球、保持架的细节结构，直接调整对应参数就能生成目标规格的完整模型。

　　从实际工程应用的角度看，很多进口小型输送线、老式英制设备的维修替换场景里，经常会遇到公制轴承无法匹配安装位的问题，这套模型的尺寸完全遵循英制轴承的标准安装边界，内孔与轴的配合公差、外径与轴承座的配合公差都按照常用的过渡配合区间做了预留，装配时不需要额外修整安装面就能直接适配原有设备的安装位。设计层面上，这套结构把内圈、外圈的滚道曲率做了统一的参数关联，钢球直径与滚道曲率的匹配关系符合深沟球轴承的接触角设计要求，保持架采用浪形铜保持架的结构，对应不同规格的钢球数量、保持架兜孔间隙都做了对应匹配，不会出现改完尺寸后钢球与滚道干涉、保持架与钢球间隙不合理的问题。

　　实际做设备装配设计的时候，很多工程师容易忽略轴承安装时的轴向预留间隙，这套模型在端面位置做了标准的倒角结构，同时标注了对应规格的安装定位台阶尺寸参考，在做轴承座孔、轴肩的设计时，可以直接参考模型的端面边界来设定台阶高度，避免出现轴肩过高接触轴承密封面、或者台阶过低无法定位轴承的问题。不同于很多简化的轴承模型只做内外圈的圆环结构，这套模型还原了钢球与滚道的接触细节、保持架的装配位置，在做运动仿真的时候，可以直接添加接触约束模拟轴承的实际运转状态，不需要额外补充零件细节。

　　对于做设备维护备件测绘的工程师来说，这套全系列的参数化模型可以大幅提升测绘效率，只要实测出旧轴承的内孔、外径、宽度三个核心尺寸，就能快速匹配到对应规格的模型，直接导出工程图用于备件加工或者采购选型，不需要反复核对不同厂商的样本尺寸。另外在小型精密仪器的传动结构里，这类开式薄壁轴承经常用于齿轮轴、带轮轴的支撑部位，因为本身重量轻、转动惯量小，不会给精密传动带来额外的负载阻力，模型的细节结构也能满足整机的轻量化校验需求，在做有限元分析的时候，可以直接基于模型的实体结构划分网格，分析轴承在额定载荷下的接触应力分布，给轴承座的结构强度校核提供准确的参考边界。很多刚接触机械设计的工程师做轴承选型时，容易混淆开式轴承与带密封轴承的安装尺寸差异，这套模型的端面没有密封件的凸起结构，完全还原开式轴承的真实外形，在做装配干涉检查的时候，能准确反映轴承与周边端盖、挡圈的间隙，避免出现实际装配时端盖摩擦轴承外圈的问题。从生产加工的角度看，模型的内外圈滚道尺寸、倒角尺寸都符合英制轴承的加工工艺要求，不管是做小批量的定制加工，还是做维修备件的仿制，都可以直接参考模型的尺寸来设定加工工序，不需要额外换算公制英制的尺寸公差。
