HW-DY02双路直流降压电源模块结构设计

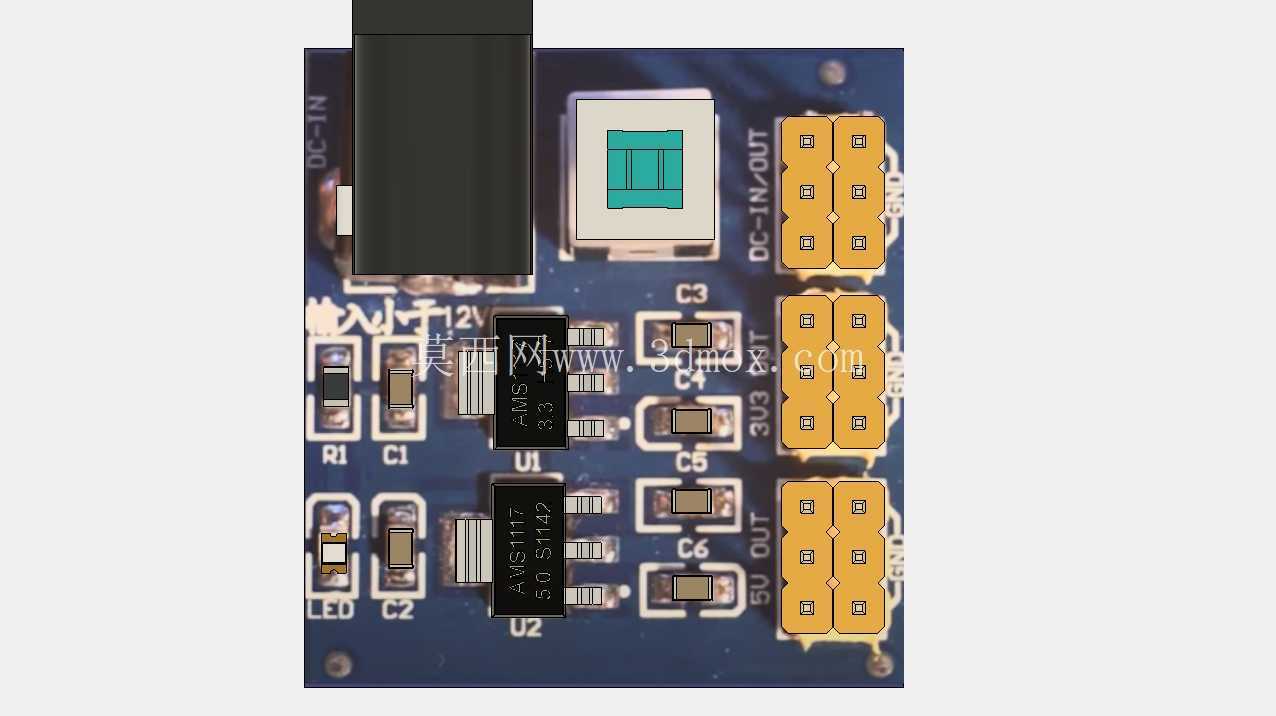

　　在嵌入式开发、小型电子设备改装、学生电子竞赛项目以及工业现场传感节点供电场景里，这类双路输出的直流降压模块是出镜率极高的基础部件，很多结构工程师在做整机内部布局时，往往容易忽略这类小模块的安装边界与干涉风险，最后打样回来才发现接插件干涉、散热空间不足的问题，这个三维结构模型刚好可以解决前期布局的校验痛点。从实际使用场景来看，这类模块常被用于12V直流输入的系统里，分别转出5V与3.3V两路稳定直流电压，给主控板、传感器模块、通讯模组分别供电，避免不同电压域的器件共用一路电源带来的纹波干扰，很多小型工控板、桌面级智能小设备、DIY电子作品里都会用到这类现成模块，省去自己画电源板打样调试的周期。从功能特性上看，板载两颗AMS1117系列线性稳压芯片，分别对应两路固定电压输出，每路输出端都配置了对应的MLCC贴片电容做滤波，输入端也预留了防反接与滤波电容位，板上集成了电源指示灯，通电后可以直观判断输入供电是否正常，三路黄色的直插接插件分别对应输入、5V输出、3.3V输出，接线时不需要额外焊接插针，直接用杜邦线就能完成连接，对于快速原型验证来说非常方便。

　　做结构设计的时候，首先要考虑的是模块的安装边界，这个模块的PCB为标准矩形布局，板上最高的元件是输入端的黑色立式接插件，高度远高于周边贴片元件，在做整机内部堆叠时，这个位置要预留足够的垂直空间，不能被上层结构件压住；其次是板上的稳压芯片工作时会有一定发热量，虽然线性稳压的压差不大，但如果带载电流接近额定值，芯片表面温度会明显升高，布局时不能把热敏元件比如温度传感器、锂电池紧贴在稳压芯片位置，要预留至少2mm的空气对流间隙，避免热量堆积影响供电稳定性。设计思路上，这个模块的元件排布遵循了电源路径最短的原则，输入接口进来之后先经过输入滤波电容，再分别进入两颗稳压芯片的输入端，稳压之后的输出路径直接连接到对应的输出接插件，减少走线上的压降与干扰，贴片电阻电容全部采用0402、0603、0805通用封装，维修替换时很容易找到备件，板上的丝印标注清晰，每个接口的输入输出方向、电压值、元件位号都有明确标识，就算是第一次接触这个模块的工程师，也能快速完成接线不会接反。

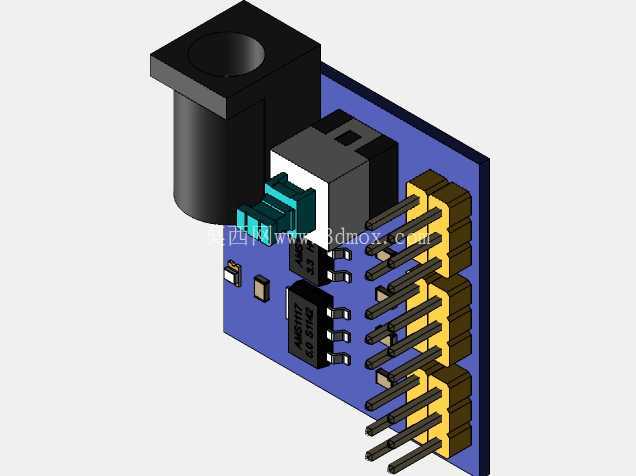

　　在做三维建模还原的时候，要重点还原几个关键的装配基准：首先是PCB板的外形轮廓与安装孔位，很多工程师会把这类模块用铜柱固定在设备底板上，安装孔的位置、孔径必须准确，否则固定时会出现孔位对不上的问题；其次是三个立式接插件的位置与插针间距，100mil间距的排针是行业通用标准，建模时要保证插针的中心距准确，这样在整机装配校验时，才能准确判断杜邦线接线后的弯曲半径会不会和周边结构干涉；还有板上黑色立式元件的高度，这个是整个模块的最高点位，决定了模块上方需要预留的最小垂直空间，很多人建模时只做PCB板的厚度，忽略高位元件的高度，最后装配时才发现上层盖板压到元件，造成元件虚焊甚至损坏。

　　另外要注意的是，板上的LED指示灯位置在板边，做外壳设计时如果需要把电源指示灯露出来，要对应LED的位置开透光孔，孔位的中心要和LED的中心对齐，偏差不能超过1mm，否则从外壳外面看不到指示灯的亮灭状态。在设备选型阶段，把这个三维模型导入到整机装配里，还可以提前规划走线的路径，输入线从哪个方向进，输出的两路供电线分别走哪个位置连接到对应的功能板，避免走线和其他传动部件、结构加强筋产生干涉，尤其是在内部空间比较紧凑的小型设备里，提前把所有接插件、元件的外形都还原准确，能大幅减少后期打样整改的次数，降低研发阶段的试错成本。很多刚入行的结构工程师做电子类设备结构时，往往只关注外壳和大的结构件，忽略这类小电源模块的细节尺寸，最后装配时才发现各种干涉问题，这个模型把板上所有元件的外形、高度、位置都做了准确还原，不管是用来做整机布局校验，还是用来参考设计同类电源模块的PCB排布，都有很高的参考价值。
