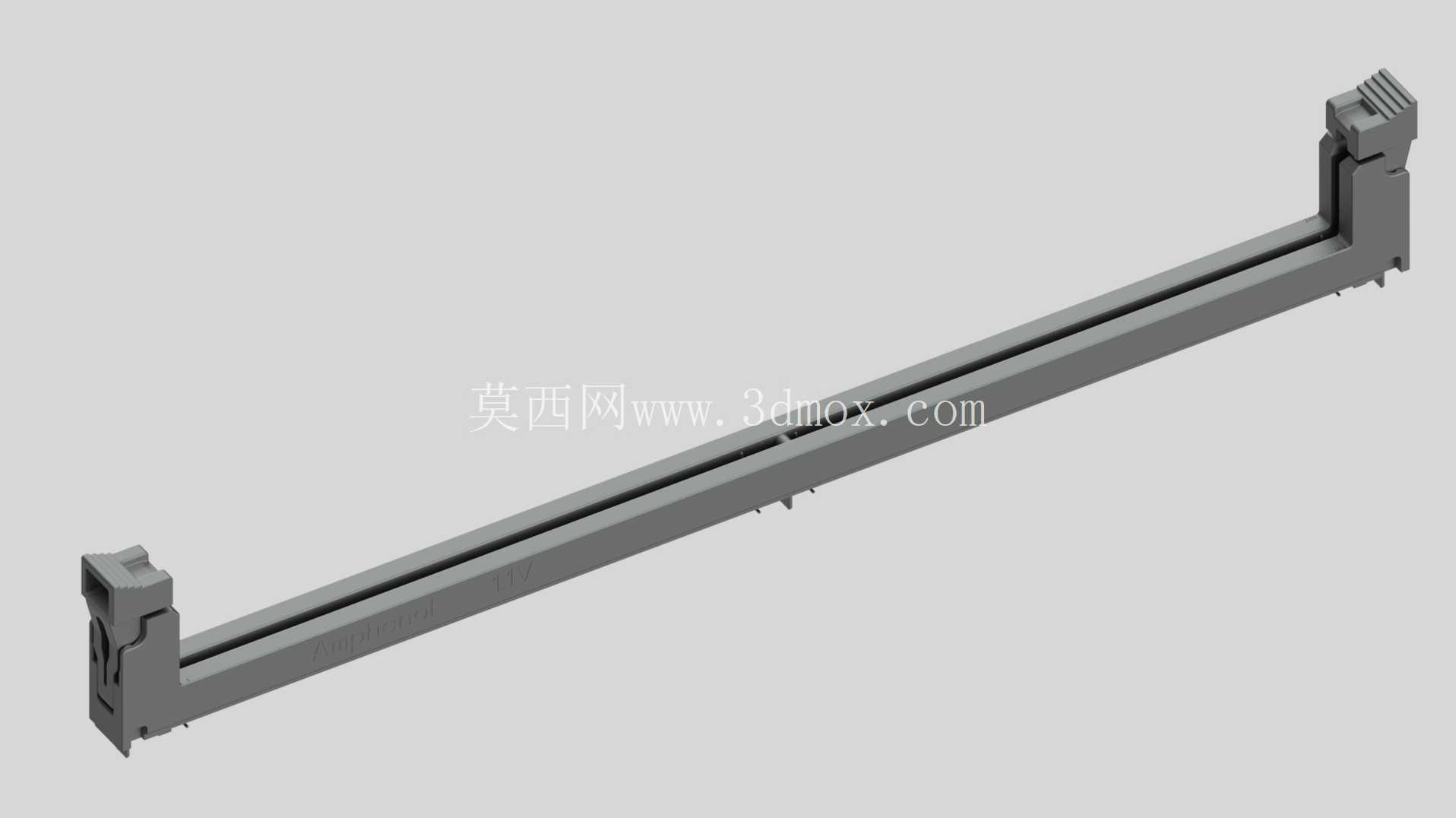

服务器DDR5 RDIMM内存插槽结构设计

　　在服务器主板、高端工作站硬件的板卡互联设计中，DDR5 RDIMM内存插槽是承载内存模组与主板信号传输的核心互联部件，不同于消费级台式机的普通内存插槽，这类带寄存器的双列直插内存插槽需要兼顾更高信号速率下的完整性、多内存并联场景下的负载稳定性，以及长期高温运行环境下的接触可靠性，是服务器硬件结构设计中不可忽视的精密接插件部件。从实际应用场景来看，这类插槽主要部署在2U及以上机架式服务器、高性能计算工作站、工业级存储主控板上，单块主板通常会布置8到12个同规格插槽，通过并联多根RDIMM内存实现TB级的内存扩展，支撑虚拟化、分布式存储、AI推理计算等大内存带宽需求的业务场景，这就要求插槽本身的结构公差控制必须达到微米级，避免多插槽并联时出现累计公差导致内存模组安装错位、接触针脚虚接的问题。

　　从功能特性上看，这款插槽的两端设置了带卡扣的锁止结构，安装内存时将模组垂直对准插槽金手指区域下压，两端卡扣会自动卡入内存模组两端的定位缺口，完成机械锁止与电气连接，拆卸时只需向外扳动两端卡扣即可将内存模组顶出，无需额外工具，这种快拆结构既满足了服务器运维时的内存更换效率需求，也能避免长期使用后卡扣老化导致的内存松脱问题；插槽内部的接触端子采用差异化长度设计，接地端子长于信号端子与电源端子，能够实现安装时的先接地后接电，避免热插拔场景下的静电击穿内存芯片的风险，适配部分支持内存热维护的高端服务器机型。

　　在设计思路层面，这款插槽的主体采用高强度耐高温的工程塑料注塑成型，槽体内部设置了多道加强筋结构，沿插槽长度方向均匀分布，既可以降低塑料件成型时的缩水变形问题，也能提升槽体整体的抗弯折强度，避免内存插拔时的侧向力导致槽体开裂；槽体内部的端子固定槽采用错位排布设计，每一路信号端子之间都设置了隔离筋，减少相邻信号之间的串扰，匹配DDR5内存高达4800Mbps及以上的信号传输速率要求，降低高速信号传输过程中的误码率；两端的锁止卡扣采用转轴式结构，卡扣与槽体的配合位置设置了限位凸台，控制卡扣的开合角度在0到25度之间，避免运维时用力过度导致卡扣断裂。

　　从外形尺寸与安装边界来看，这款插槽的整体长度匹配标准DDR5 RDIMM内存模组的金手指长度，槽体高度控制在内存模组安装后不超出服务器机箱内部的内存导风罩空间，不会干涉机箱内部的散热风道；槽体底部设置了两排对称的焊接引脚，引脚间距符合JEDEC DDR5内存插槽的标准规范，能够直接匹配通用PCB板的焊盘设计，无需额外定制焊盘布局；槽体两端的安装固定孔位与行业通用的内存插槽安装孔位完全兼容，可直接替换同规格的其他品牌插槽，降低主板设计时的选型适配成本；槽体侧面设置了定位柱，在SMT焊接时可以插入主板对应的定位孔中，避免回流焊过程中槽体偏移导致的焊接不良问题。在实际结构验证过程中，这类插槽需要通过上千次的插拔寿命测试，接触端子的接触电阻变化值必须控制在毫欧级，确保长期使用后的信号传输稳定性；槽体塑料材质需要满足UL94 V-0级阻燃要求，适配服务器机房长期高温运行的防火安全要求；同时槽体的整体平整度误差控制在0.1mm以内，确保内存安装后金手指与端子的完全接触，避免局部接触不良导致的内存识别故障。
