内燃机连杆销大端传动连接结构

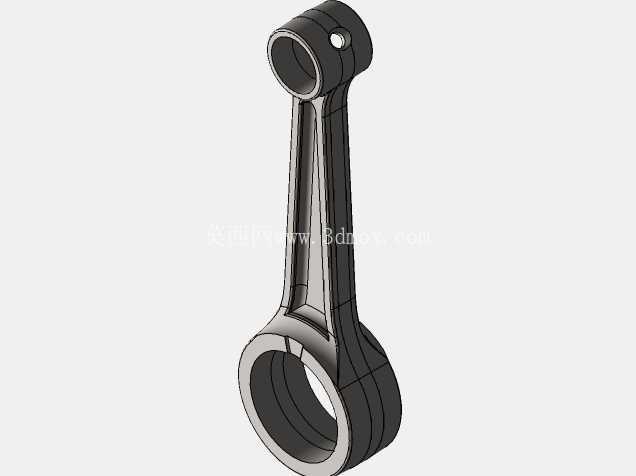

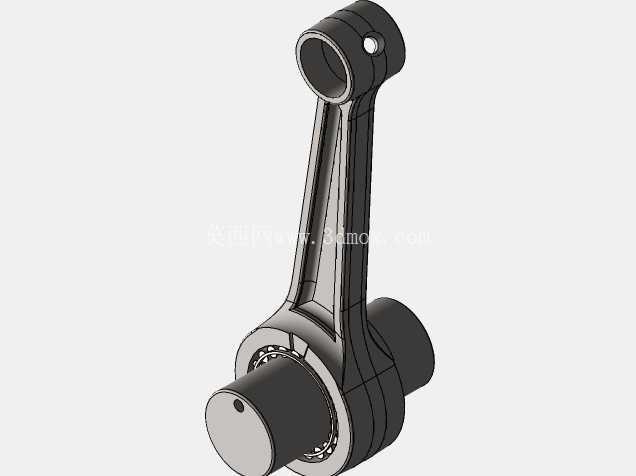

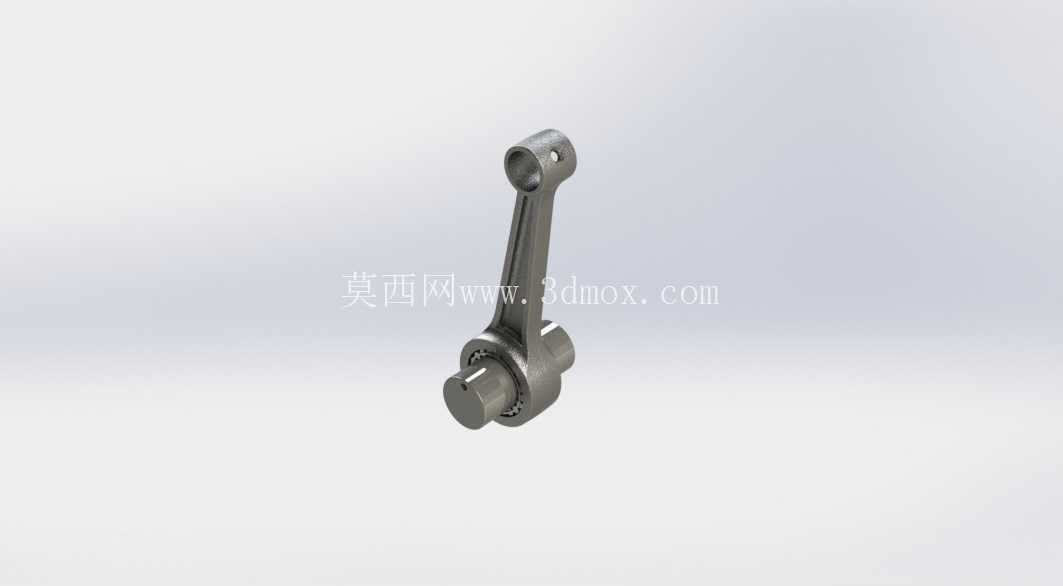

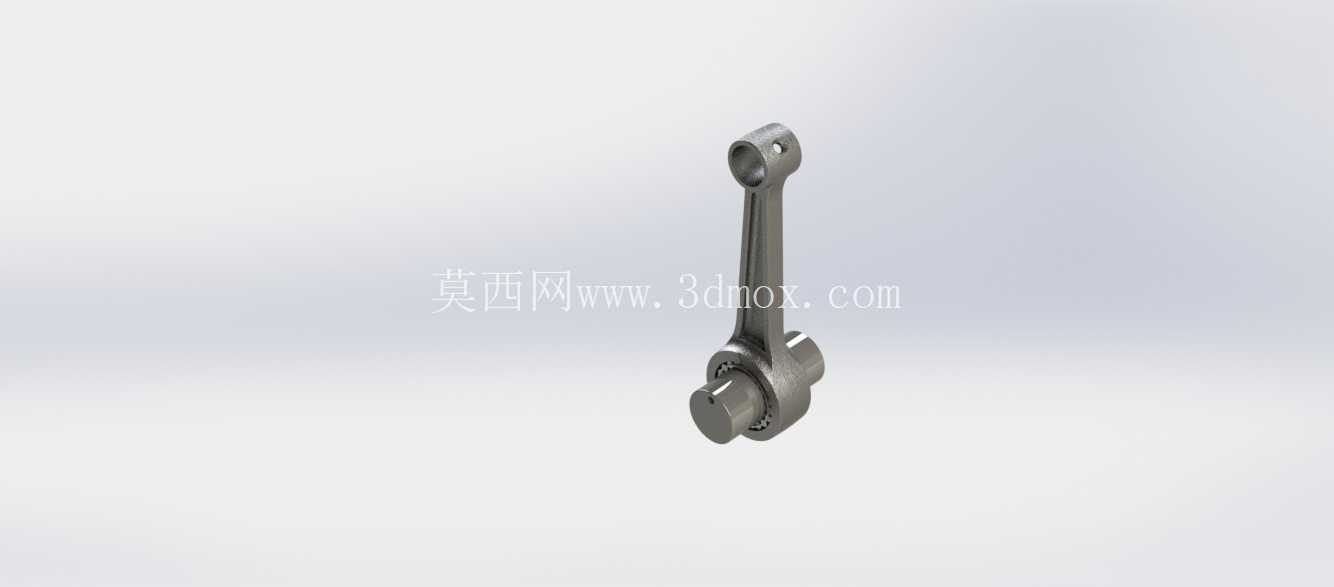

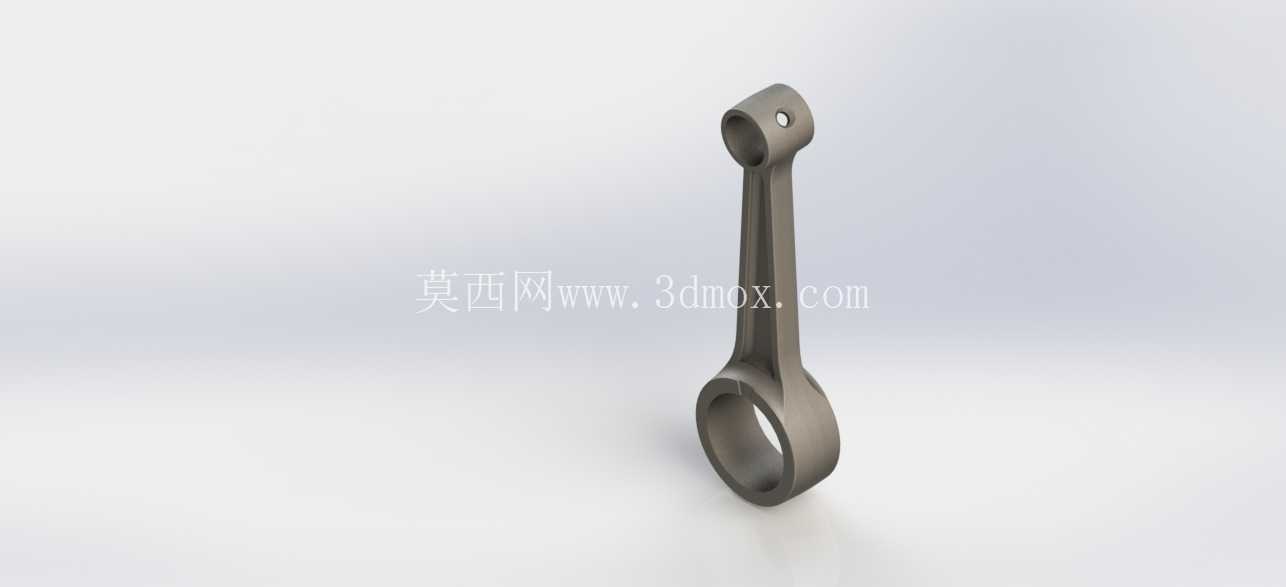

　　在往复式动力机械的曲柄连杆机构中，连杆大端承担着将活塞往复运动转化为曲轴旋转运动的核心力传递作用，这个连杆销大端结构，是整套连杆组件中直接与曲轴曲柄销配合的关键部位，其设计合理性直接决定了动力输出的平顺性与部件使用寿命。从实际工况来看，该部件长期承受交变冲击载荷，做功行程中活塞传递的爆发压力会通过杆身传导至大端，再通过轴瓦传递给曲轴，因此大端的结构刚性、配合精度是设计阶段的核心考量点。

　　设计过程中首先要匹配对应排量机型的曲柄销直径，确定大端的内孔配合公差，通常采用基孔制过渡配合，保证轴瓦安装后无窜动余量，同时大端的剖分面采用平切口结构，适配多数中小排量内燃机的装配需求，连杆螺栓的安装孔位对称分布在大端两侧，孔位的位置度公差严格控制在0.02mm以内，避免装配后螺栓承受附加剪切力。大端与杆身的过渡区域采用大圆弧过渡设计，有效降低应力集中系数，避免交变载荷下过渡区域出现疲劳裂纹，这一细节在高转速工况下的作用尤为明显，转速超过6000rpm时，过渡区域的应力峰值会比直角过渡结构降低40%以上。

　　从安装边界来看，该大端结构的外圆轮廓需要避让曲轴箱内部的加强筋与机油喷嘴，旋转过程中与周边固定件的最小间隙保留在3mm以上，避免运转过程中出现运动干涉。大端的轴瓦定位槽设计在剖分面位置，与轴瓦上的定位凸台精准配合，防止轴瓦在工作过程中出现转动移位，堵塞机油油道。大端内部设计有贯通的机油导流孔，与杆身内部的油道连通，将曲轴主轴道输送来的压力机油引导至连杆小端，为活塞销提供持续润滑，油道的孔径设计为3mm，既保证足够的机油流量，又不会过度削弱大端的结构强度。

　　在实际应用场景中，这类连杆销大端结构除了用于常规车用汽油机、柴油机，也可适配小型通用动力机械、空压机、柱塞泵等采用曲柄连杆机构的设备，不同应用场景下仅需要调整大端的壁厚与螺栓规格，即可匹配不同的载荷等级。比如用于小型通用汽油机时，大端壁厚可以适当减薄，降低往复运动质量，提升转速响应速度；用于固定作业的柴油机时，则可以适当加长大端的轴向宽度，增大轴瓦的承载面积，适配长时间高负荷的作业工况。

　　建模过程中需要重点关注大端内孔的圆柱度公差，通常要求控制在0.008mm以内，保证轴瓦装配后贴合均匀，避免出现局部偏磨。大端两端面的平面度与端面跳动公差也需要严格控制，端面与曲柄侧面的配合间隙保持在0.15-0.3mm之间，既为热膨胀预留余量，又能限制连杆的轴向窜动量，减少工作过程中的异响与磨损。剖分面的表面粗糙度要求达到Ra1.6，保证两个半体装配后贴合紧密，无错位台阶，避免内孔出现失圆影响轴瓦配合。另外，大端的螺栓安装孔需要设计沉头结构，容纳螺栓头部，避免螺栓突出大端端面，与曲轴曲柄发生刮碰。

　　从力传导路径来看，活塞承受的燃气压力通过活塞销传递到连杆小端，经过杆身的传导，在大端位置分散到整个环形接触面，均匀传递给曲柄销，因此大端的截面形状采用工字型优化设计，在保证足够刚性的前提下尽可能降低重量，减少往复惯性力。针对增压机型的使用需求，还可以在大端外侧设计加强筋结构，进一步提升结构强度，承受更高的爆发压力，而不会出现大端胀开变形的问题。机油从大端的油孔喷出后，除了润滑活塞销，还会飞溅到气缸壁上，为活塞环提供润滑，因此油孔的喷射角度也经过精准计算，保证机油能够覆盖到气缸壁的主要工作区域，优化润滑效果。
