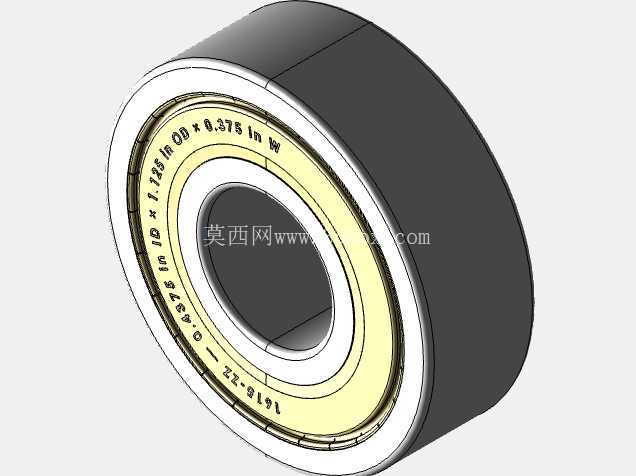

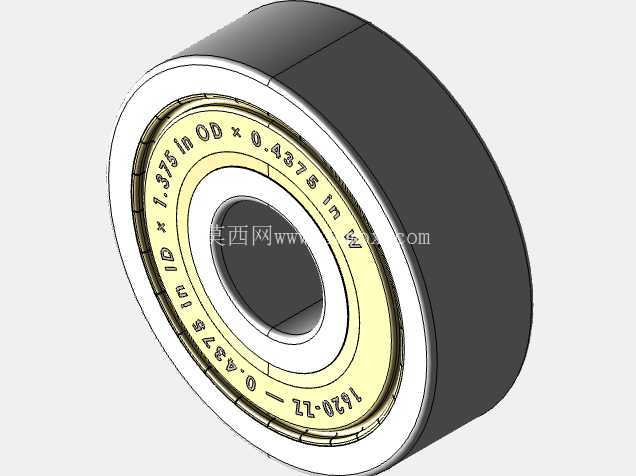

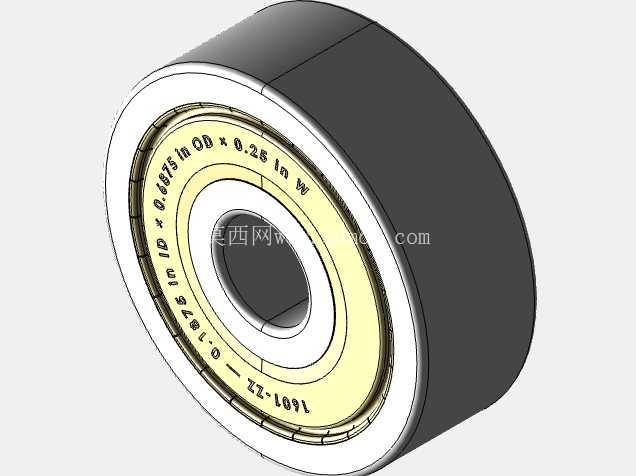

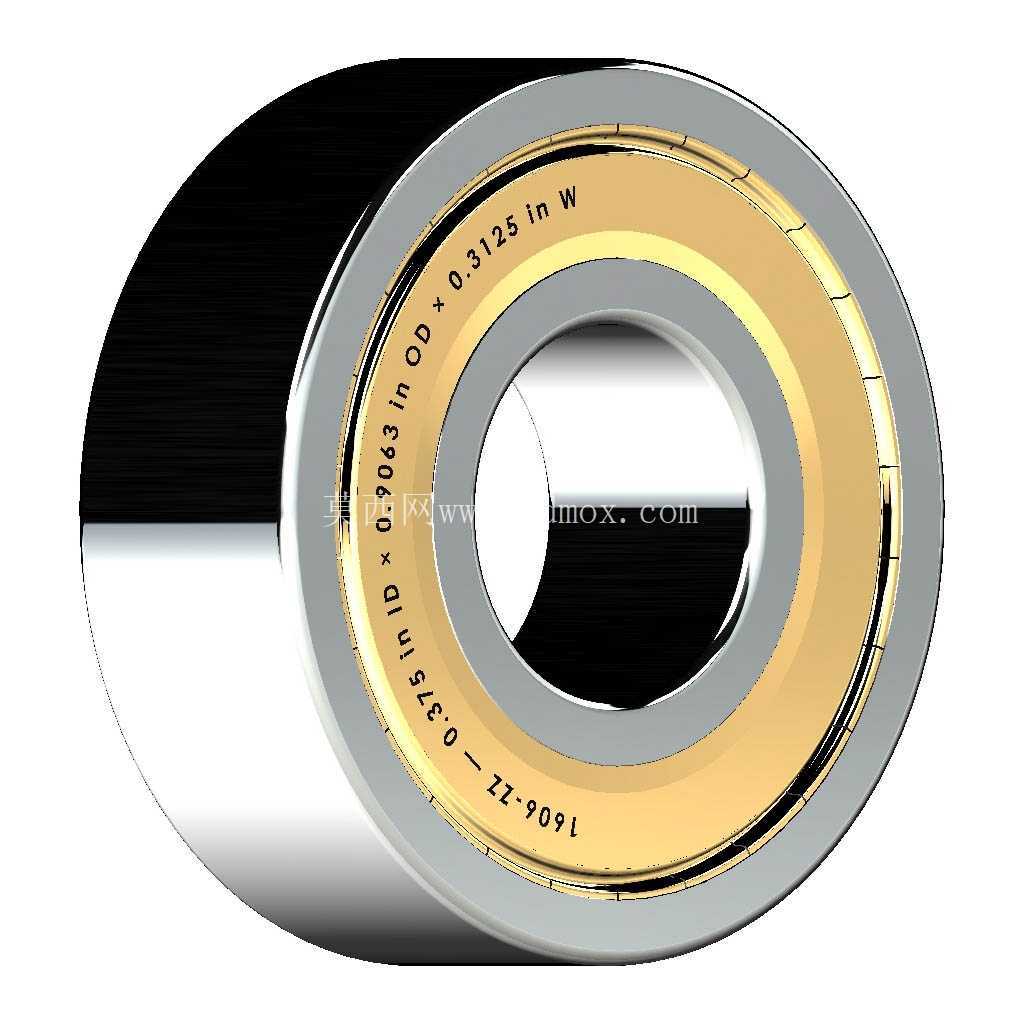

英制双屏蔽轴承库参数化三维设计

　　从实际应用场景来看，这类双屏蔽英制轴承的适用场景覆盖很广，小型输送线的从动辊支撑、桌面级自动化设备的转轴定位、小型电机的输出端支撑、精密仪器的旋转轴限位，甚至部分老式进口家电的传动结构里，都能找到对应规格的身影，双屏蔽结构的设计，本身就是为了在有少量粉尘、碎屑的常规工业环境下，阻挡外界杂质进入轴承滚道，同时留存轴承内部的润滑脂，不需要额外加装复杂的密封组件，就能满足多数开式传动工位的防护需求，相比接触式密封的轴承，双屏蔽结构的转动阻力更小，适合高转速、低扭矩的传动场景。在轻工输送、小型动力传动、精密仪器传动链路的选型与结构设计环节，英制尺寸的双屏蔽深沟球轴承一直是跨尺寸规格适配的高频需求部件，很多进口小型动力单元、老式引进生产线的传动工位、定制化小型实验设备的转轴支撑位，都会用到这类英制尺寸的轴承，以往设计人员做方案时，要么逐个绘制单规格轴承模型，要么找零散的模型反复核对安装尺寸，很容易出现内孔、外径、宽度尺寸不匹配，屏蔽盖结构和周边密封位干涉的问题，这套参数化的轴承库刚好解决了这类实际设计痛点。

　　从设计思路上看，这套轴承库采用全参数关联的建模逻辑，把内圈内径、外圈外径、轴承宽度、滚道曲率、钢球直径与数量、屏蔽盖的扣合尺寸都做了全局参数绑定，设计人员只需要修改对应规格的尺寸参数，就能快速生成对应型号的完整轴承模型，不需要重新绘制草图、重新装配钢球与保持架，甚至连屏蔽盖和外圈的扣合间隙、内圈和屏蔽盖的安全间隙都做了预设，避免参数修改后出现结构干涉。从外形尺寸与安装边界来看，这套轴承库覆盖的英制规格，内孔尺寸从0.1875英寸到0.6875英寸不等，对应不同的轴径适配需求，外径尺寸也随规格匹配对应的标准英制轴承尺寸，宽度统一为0.25英寸的标准系列，安装时只需要按照对应规格的轴径公差、轴承座孔公差做配合设计即可，屏蔽盖的外径比轴承外圈外径小0.3到0.5毫米，不会和轴承座的安装孔壁产生摩擦，内圈的屏蔽盖避让位也预留了足够的轴肩安装空间，设计轴肩高度时只要不超过内圈的限位高度，就不会和屏蔽盖产生剐蹭。

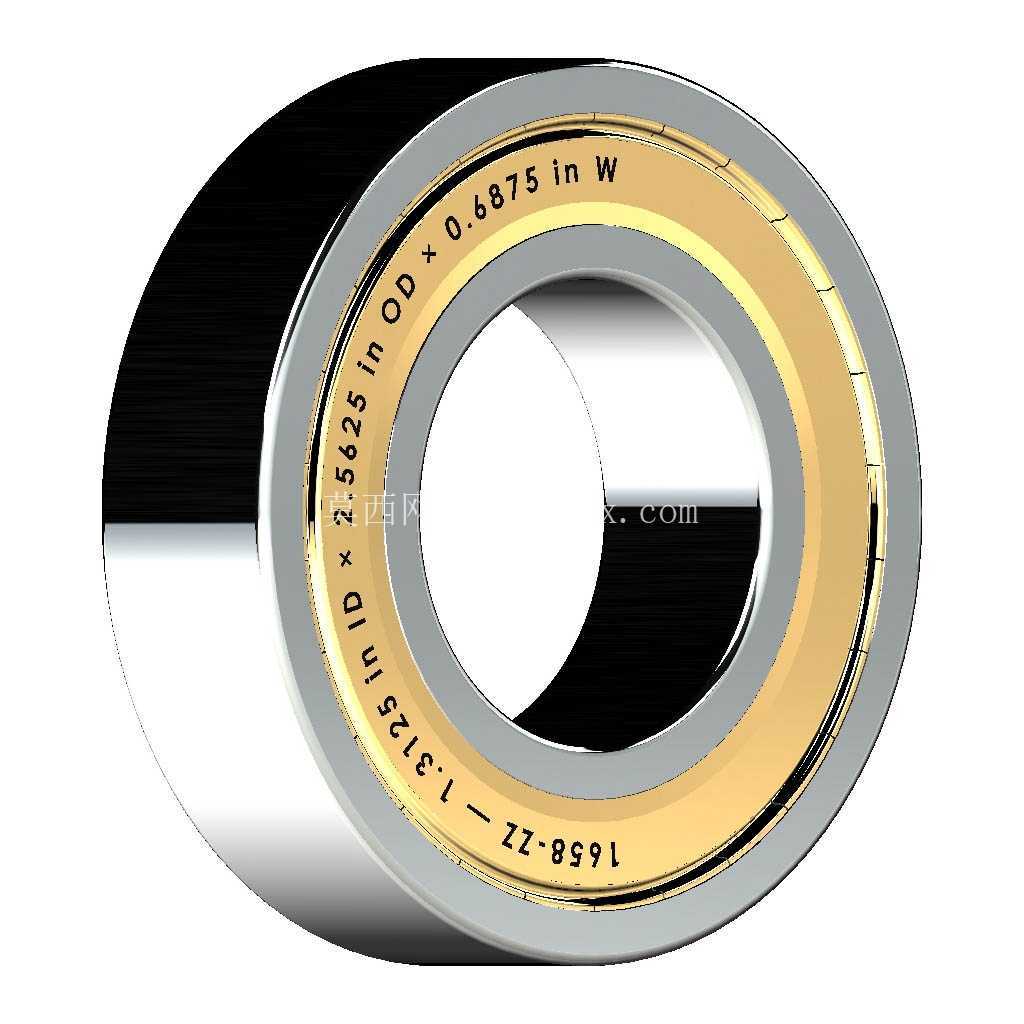

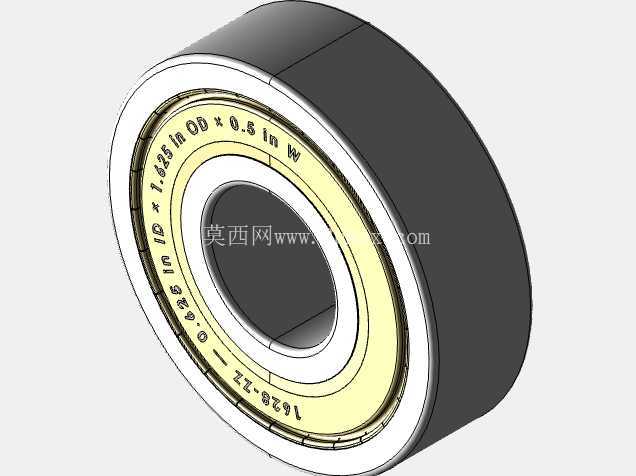

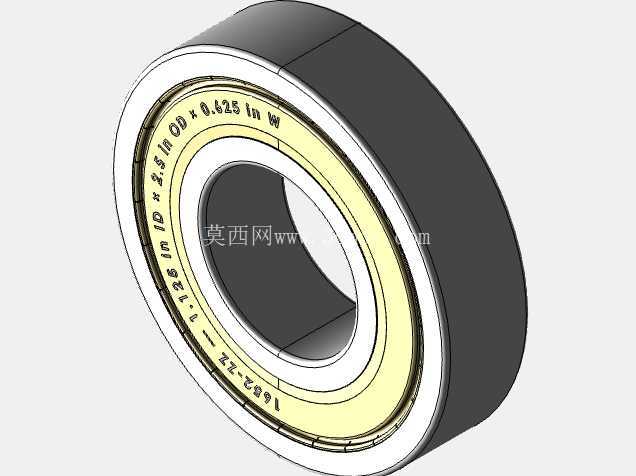

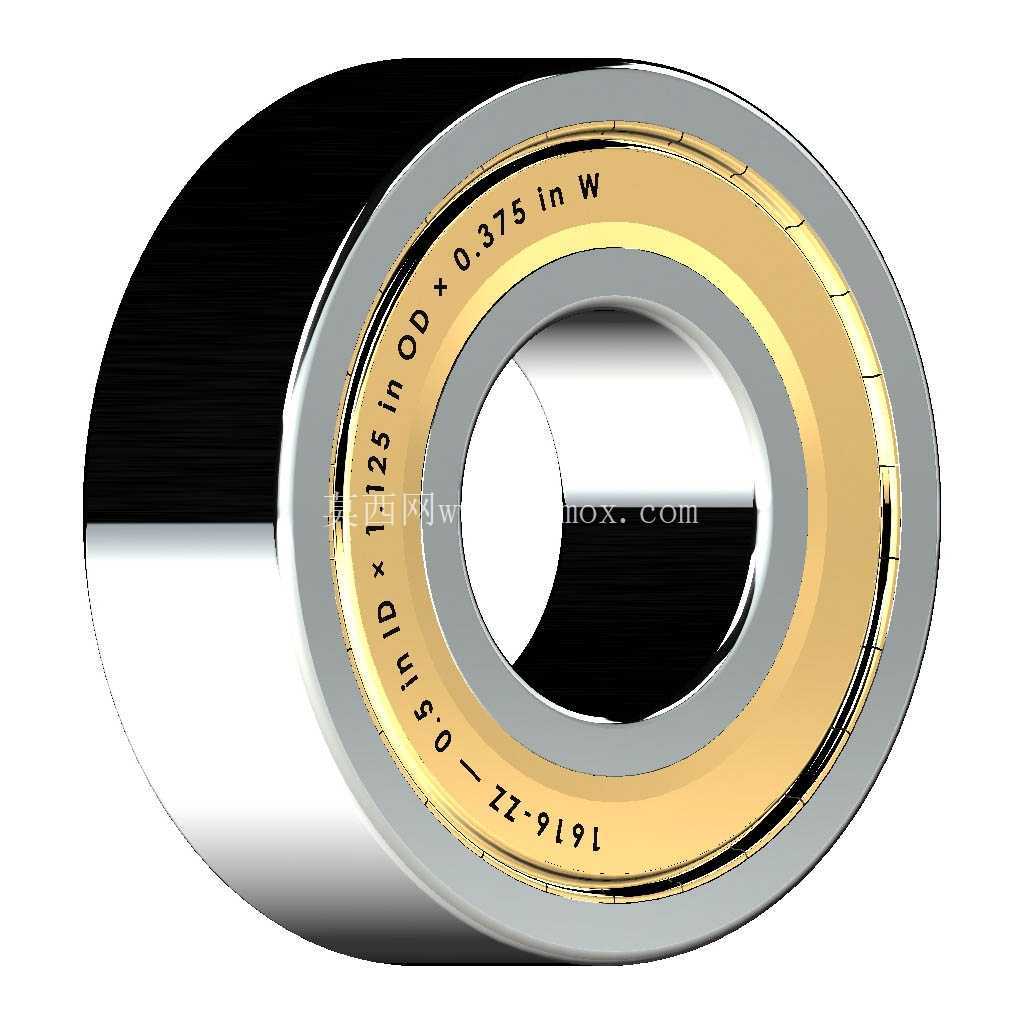

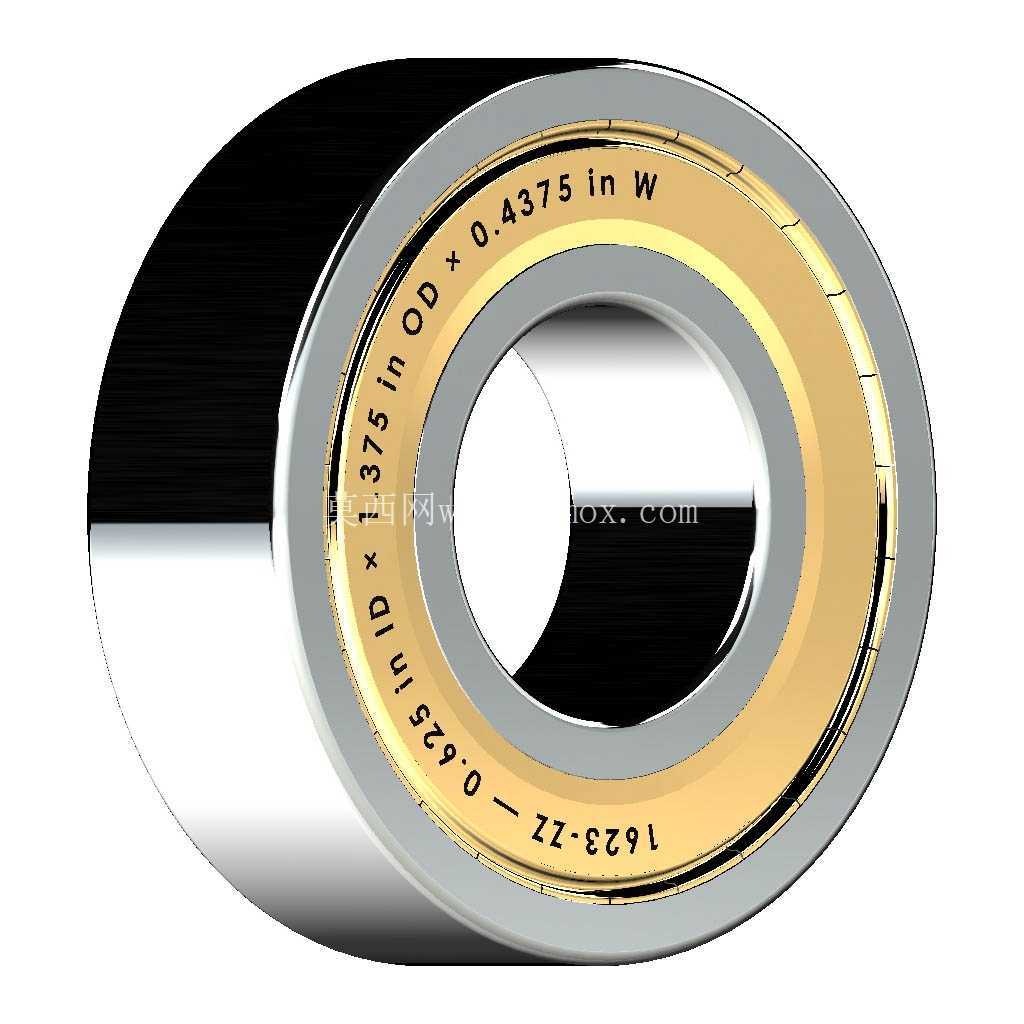

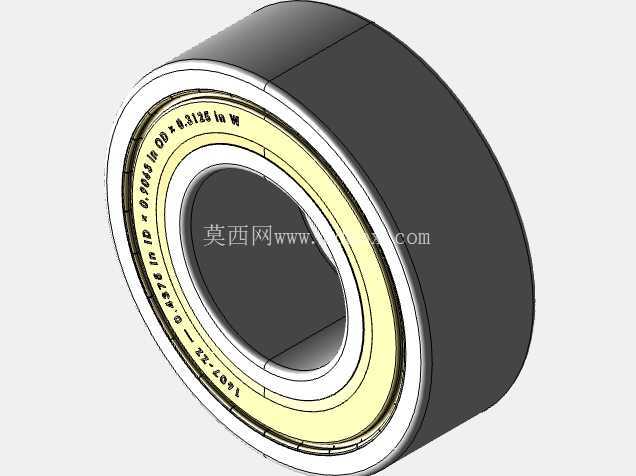

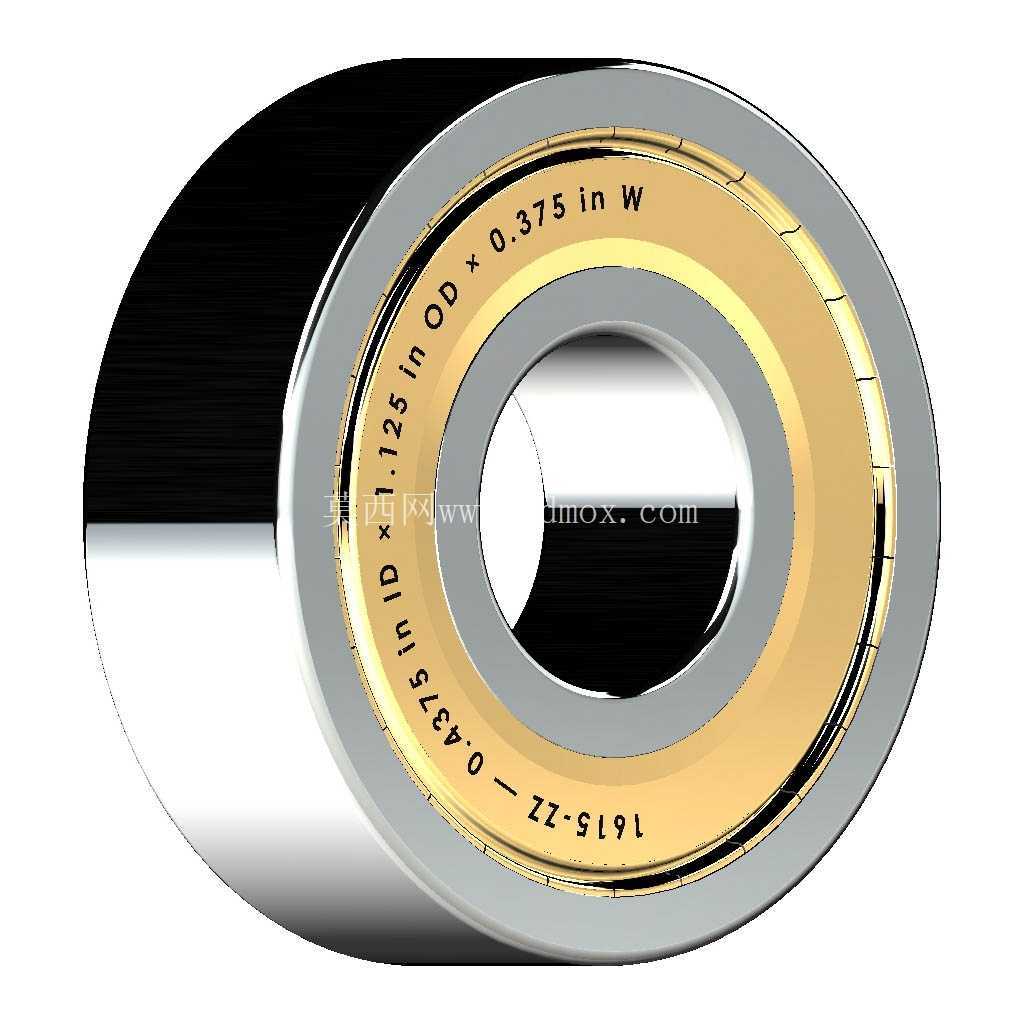

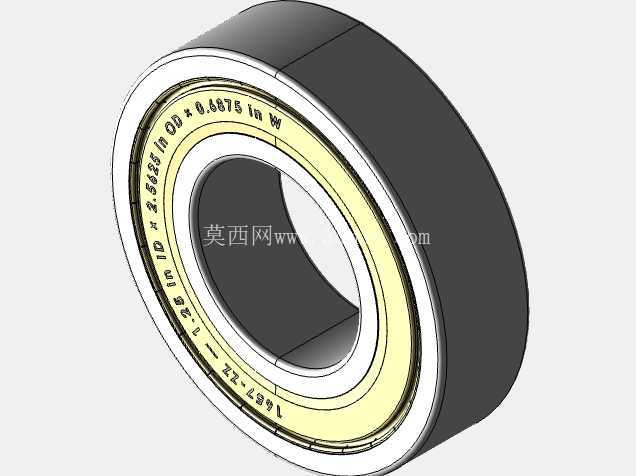

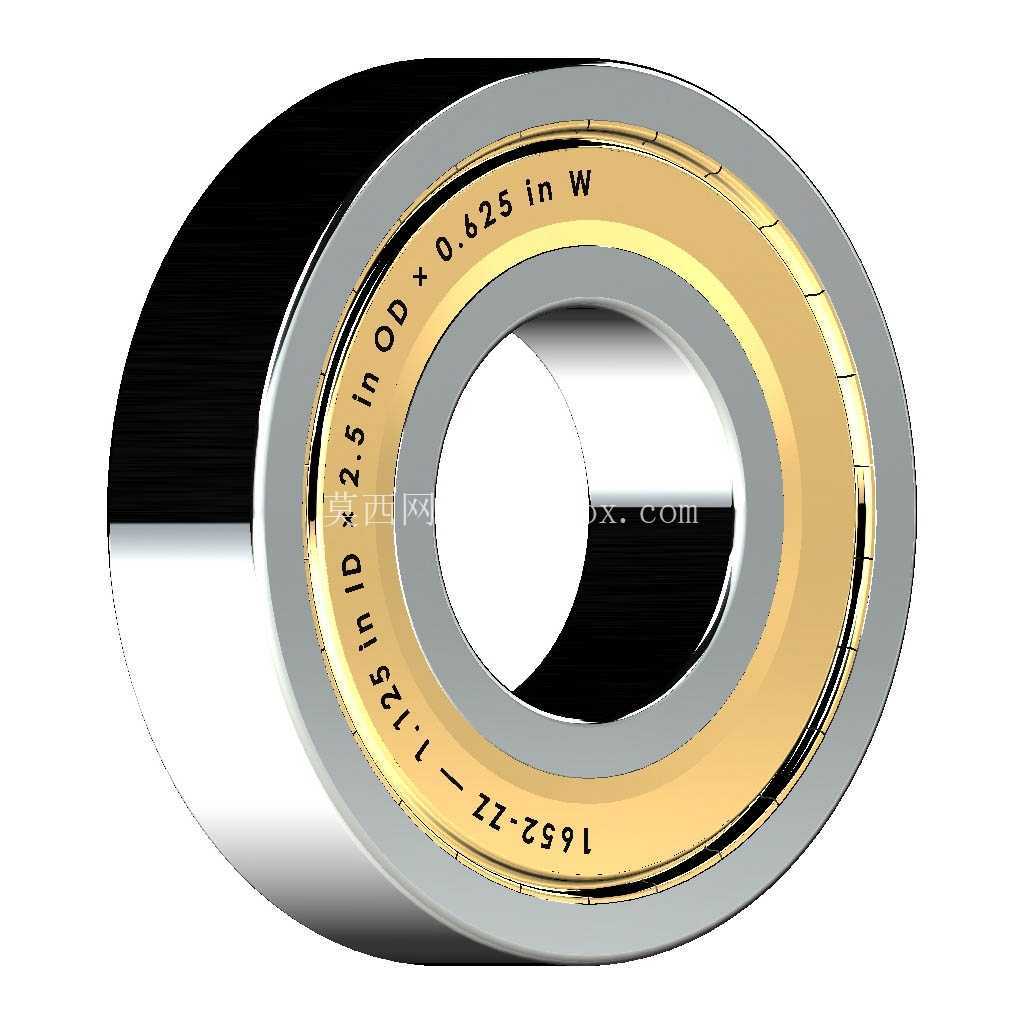

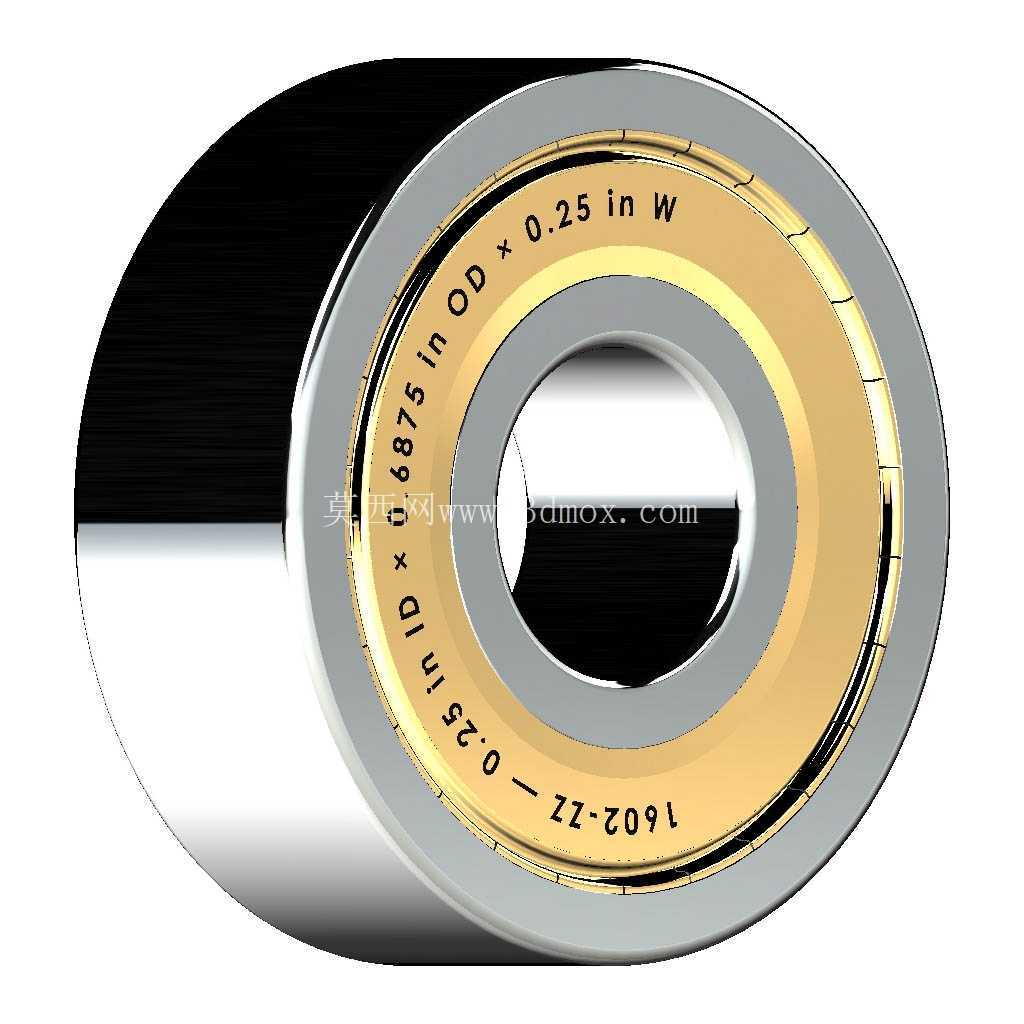

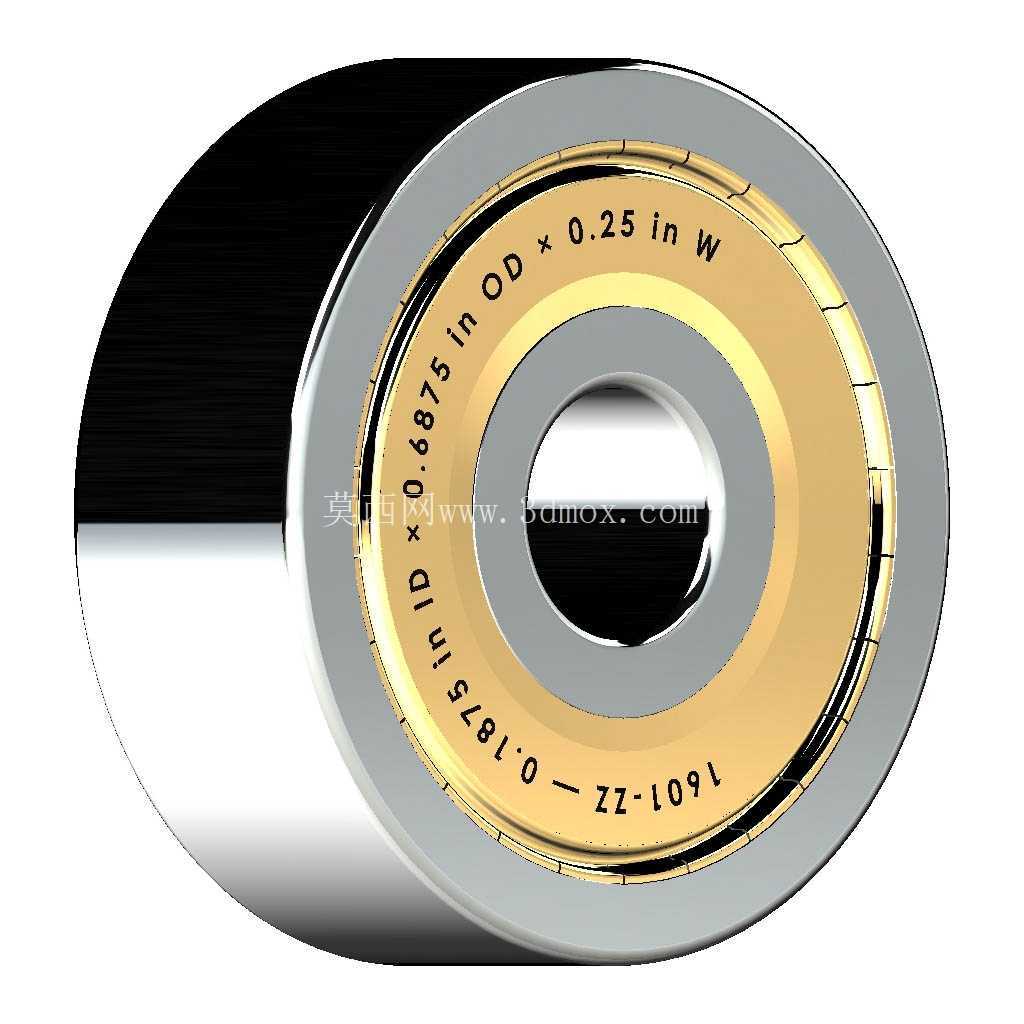

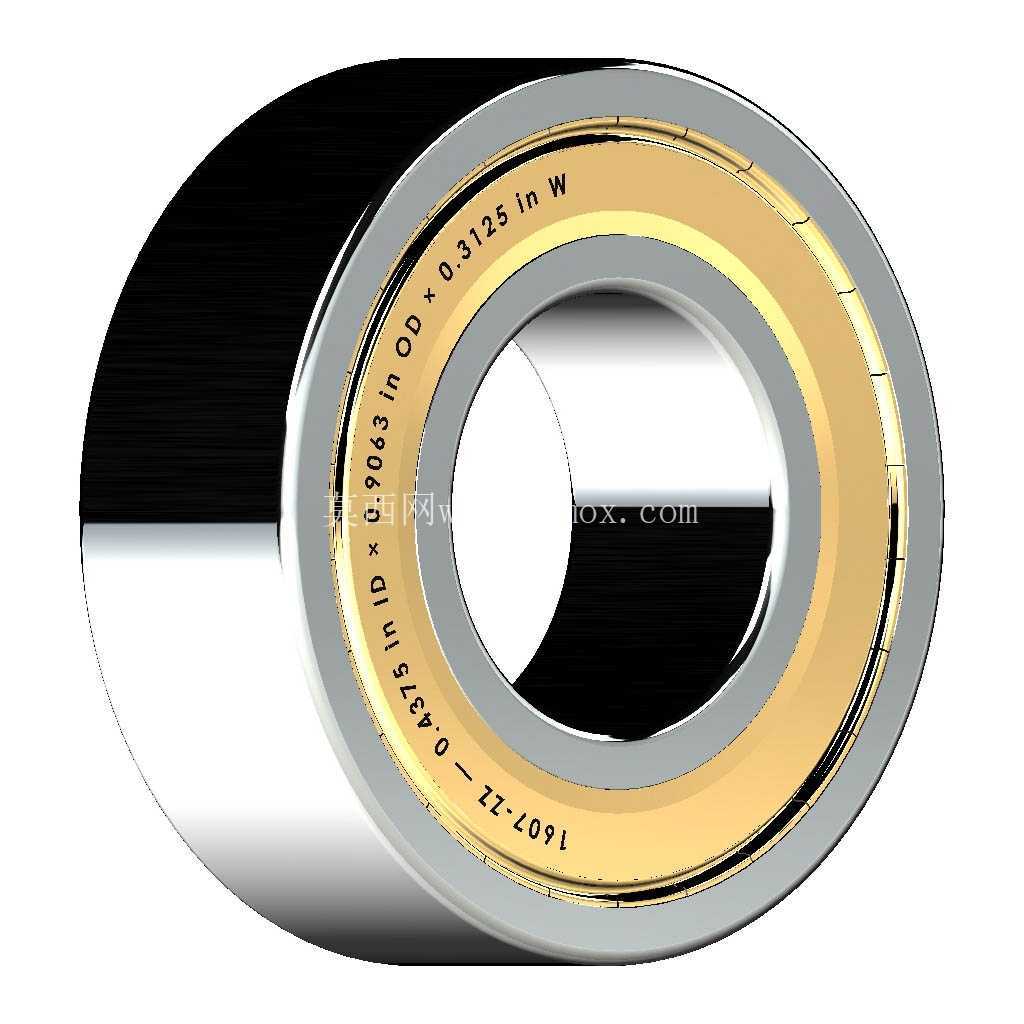

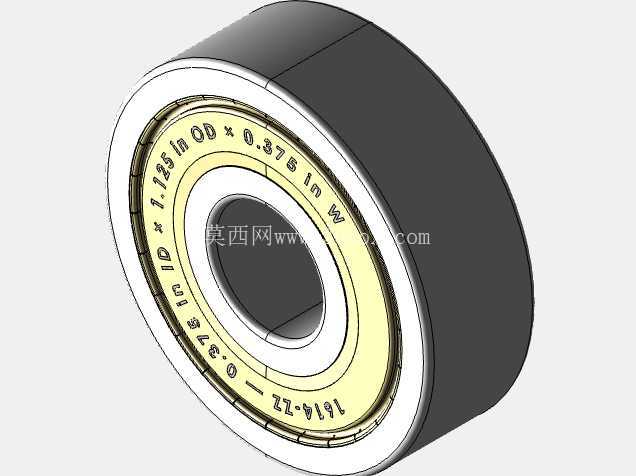

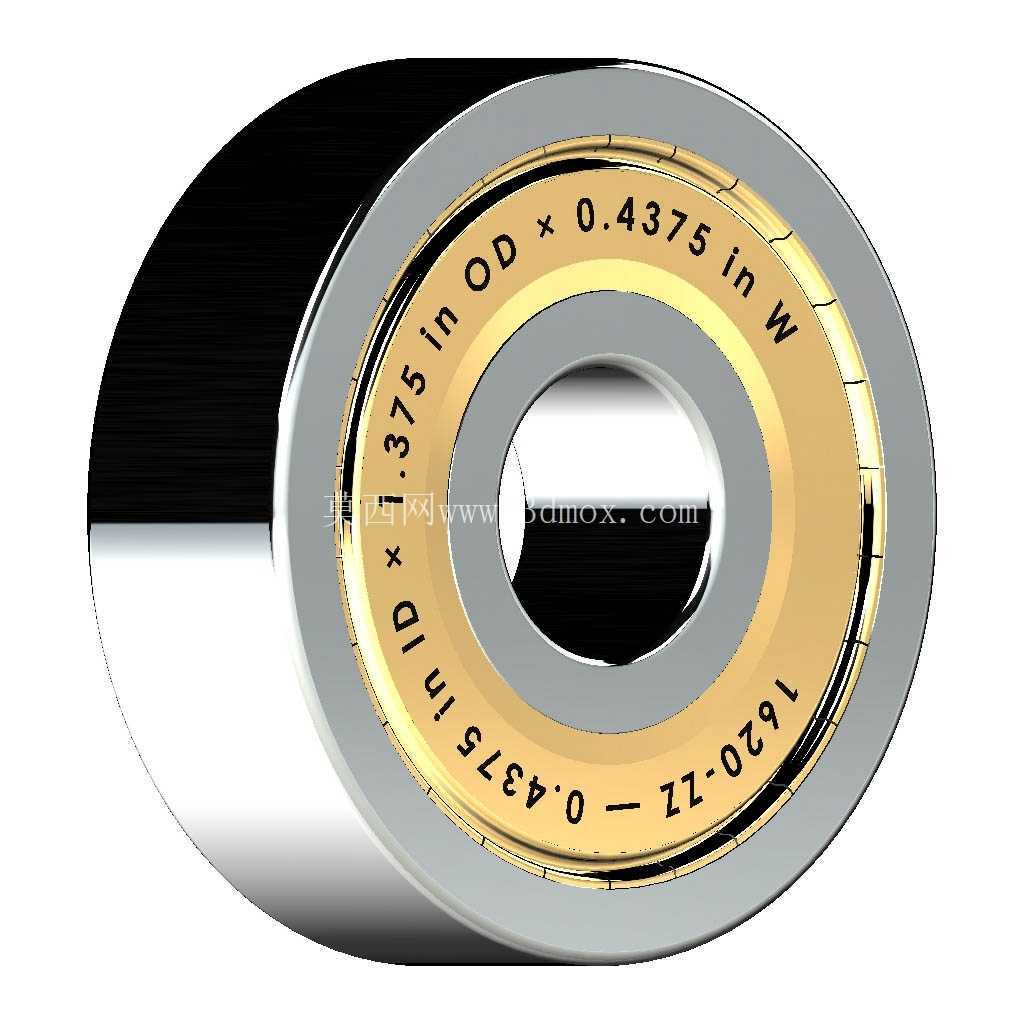

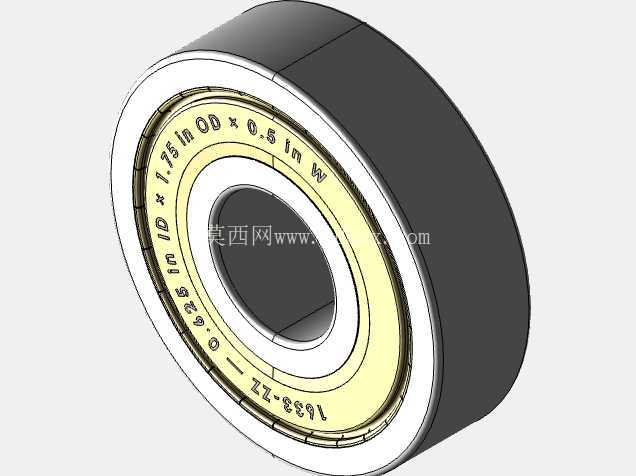

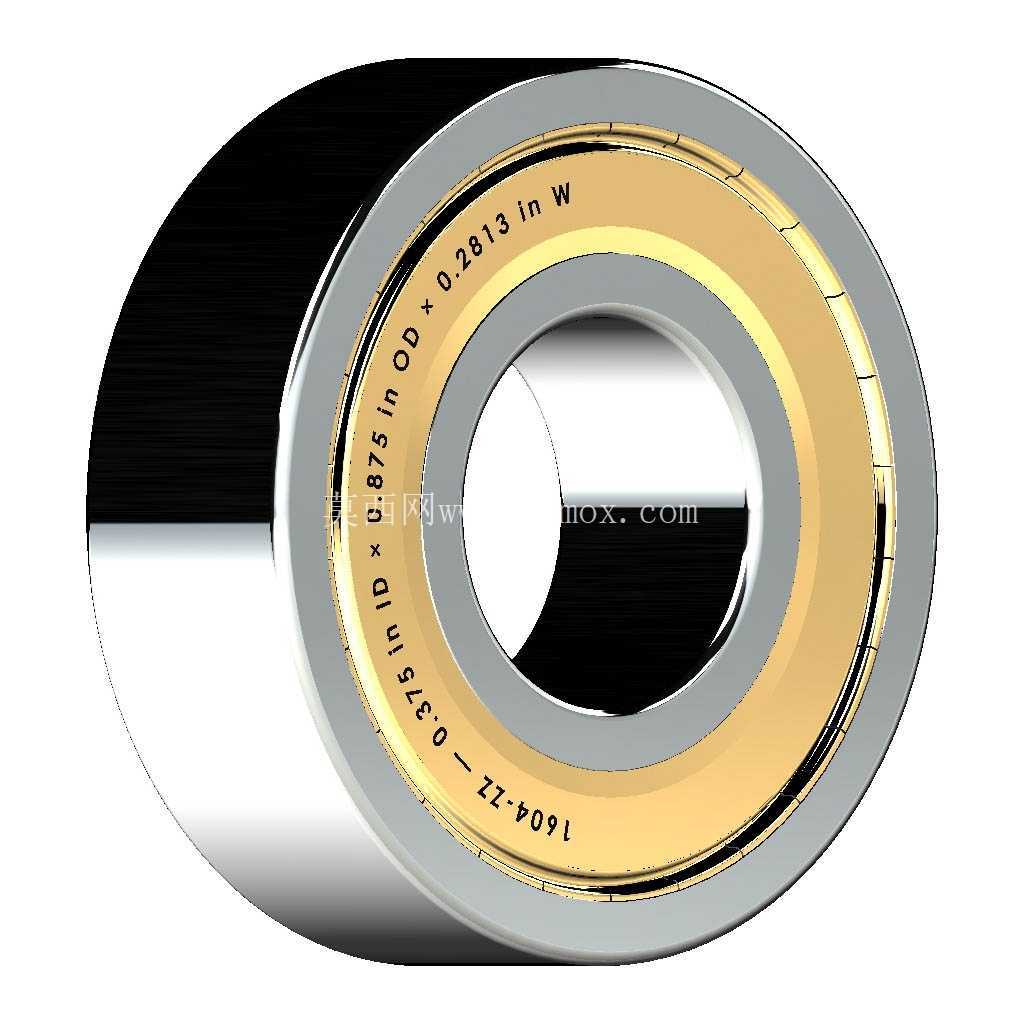

　　在实际建模使用过程中，每个规格的轴承都保留了完整的结构细节，包括内圈的滚道打磨圆角、外圈的卡槽结构、钢球的排布位置、保持架的兜孔间隙、屏蔽盖的冲压折弯结构，不是简化的示意模型，做装配干涉检查、运动仿真的时候，可以直接调用，不需要再补充结构细节，做工程图导出的时候，也能直接生成正确的剖面线和尺寸标注，不需要手动修正结构轮廓。对于做设备改型、非标设计的工程师来说，这类参数化轴承库最大的价值就是减少重复建模的工作量，以往做一个包含十几种不同规格轴承的设备装配，光画轴承就要花大半天时间，还要反复核对每个规格的标准尺寸，生怕记错尺寸导致后期加工安装出问题，用这套参数化模型，只需要输入对应规格的尺寸参数，几秒钟就能生成准确的模型，而且每个结构的配合间隙都按照实际轴承的生产标准做了预设，不会出现建模时忽略配合间隙导致的虚拟装配干涉，误导后续的结构设计。

　　另外双屏蔽结构的细节还原也很到位，屏蔽盖和外圈的扣合是过盈配合的结构，和内圈之间是迷宫式的非接触间隙，既还原了真实轴承的密封逻辑，也不会在运动仿真的时候出现错误的接触约束，做动力学仿真的时候，可以直接给钢球和滚道之间添加接触约束，模拟真实轴承的转动阻尼和负载承载能力，不需要再对模型做结构简化。在安装边界的适配性上，所有规格的轴承都预留了标准的轴肩和座孔挡边尺寸参考，设计人员不需要再去翻机械设计手册查对应的安装限位尺寸，模型本身的内圈定位高度、外圈定位厚度都符合行业通用的安装规范，只要按照模型的台阶尺寸设计对应的轴肩和座孔挡边，就能保证轴承安装到位，不会出现轴向窜动或者安装不到位的问题。对于做出口设备、适配英制标准生产线的设计人员来说，这套覆盖全系列常用英制规格的双屏蔽轴承模型，能大幅提升设计效率，不用再为了找一个偏门英制规格的轴承模型翻遍各个资源站，也不用自己对着英制轴承标准手动建模，所有的结构细节都按照实物还原，能直接用到装配设计、工程图输出、运动仿真的全流程里。
