多规格内六角集成式骨形扳手结构设计

　　这款集成式扳手的设计初衷，是解决现场装配、设备维保场景中频繁更换单规格内六角扳手的效率痛点，尤其适配狭小空间内多规格紧固件的连续拆装作业，比如液压阀组安装、精密仪器仪表调校、自动化设备模组维护这类需要频繁切换扳手规格的工况，能大幅减少工具取放、更换的无效耗时。从结构布局来看，整体采用两端球形端头加中间连接柄的骨形构型，两个球形端头上沿周向均匀布置不同公称尺寸的内六角工作孔，覆盖常用的M3到M8内六角紧固件规格，单个端头可容纳4种规格，两端合计覆盖8种常用尺寸，完全能覆盖常规机电装配、五金维保的内六角使用需求。

　　中间的连接柄采用等截面圆弧过渡的杆状结构，截面做了内凹收腰处理，既保证握持施力时的贴合度，避免打滑，又能在满足扭转强度的前提下尽可能降低整体重量，长时间握持作业不易产生手部疲劳。球形端头的设计并非单纯的造型选择，而是兼顾了偏角拧动的作业需求，当紧固件周围存在管线、结构件遮挡，扳手无法与紧固件轴线保持同轴时，球形端头可在最大25度偏角范围内正常传递扭矩，适配设备内部、管路缝隙这类常规直柄扳手无法伸入的作业位置，这也是这类集成扳手相比传统L型内六角扳手的核心优势之一。

　　设计过程中针对各规格内六角孔的受力边界做了针对性的强度校核，每个内六角孔的孔口都做了微小的倒角处理，既可以在拧动时快速对准紧固件端头，减少对位耗时，也能避免孔口应力集中导致的端头崩裂问题，孔的深度按照对应规格紧固件的端头长度设计，保证拧动时内六角孔与紧固件的啮合长度达到公称直径的1.2倍以上，避免出现滑棱、拧圆紧固件的问题。中间连接柄与两端球形端头采用一体化结构设计，不存在拼接缝隙，避免了长期使用后连接位置松动、断裂的风险，整体的受力路径从施力的握持位置到各个内六角工作孔，都做了圆弧过渡的力流优化，没有出现直角突变的结构，能有效降低应力集中系数，在承受额定扭矩时，整体最大应力处于常用工具钢的许用应力范围内，不会出现塑性变形。

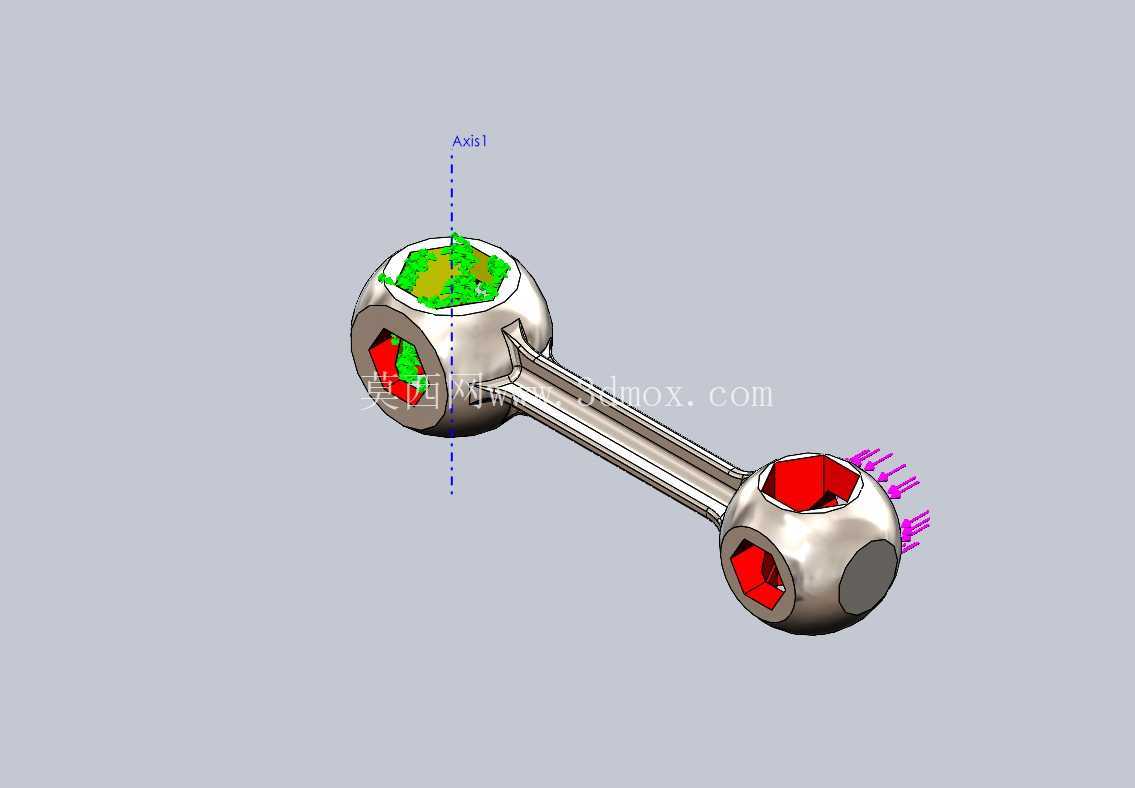

　　从安装和使用边界来看，这款扳手不需要额外的配套辅具，可直接手持使用，整体长度控制在120mm左右，最大外径的球形端头直径为28mm，可伸入最小30mm的操作间隙内完成作业，相比成套的L型内六角扳手，不需要携带整套工具，单把即可覆盖绝大多数常用规格，适合设备维保人员随身携行，也可作为设备随机配套的专用工具，减少随机工具的配置数量。针对扳手的受力工况，设计阶段还做了典型工况的有限元验证，模拟最大规格内六角孔承受额定扭矩时的应力分布，对应力偏高的孔壁位置做了局部加厚处理，同时对连接柄的截面尺寸做了优化，在保证强度冗余的前提下尽可能缩小整体尺寸，避免尺寸过大导致无法进入狭小作业空间。另外，球形端头上未设置内六角孔的位置做了平面防滑处理，当需要施加更大扭矩时，可通过另一只手固定端头位置，避免施力时扳手打滑，提升大扭矩拧动时的操作稳定性。每个内六角孔的尺寸公差按照工具级精度设计，与标准内六角紧固件的配合间隙控制在0.1mm以内，既保证可以顺畅套入紧固件端头，又不会因为间隙过大导致拧动时接触面应力集中，损伤紧固件端头。
