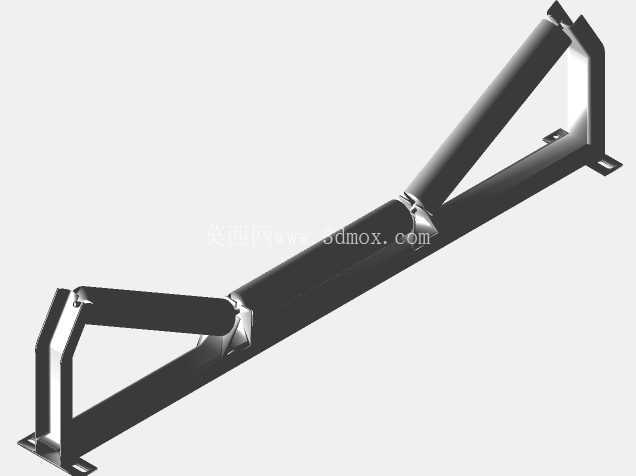

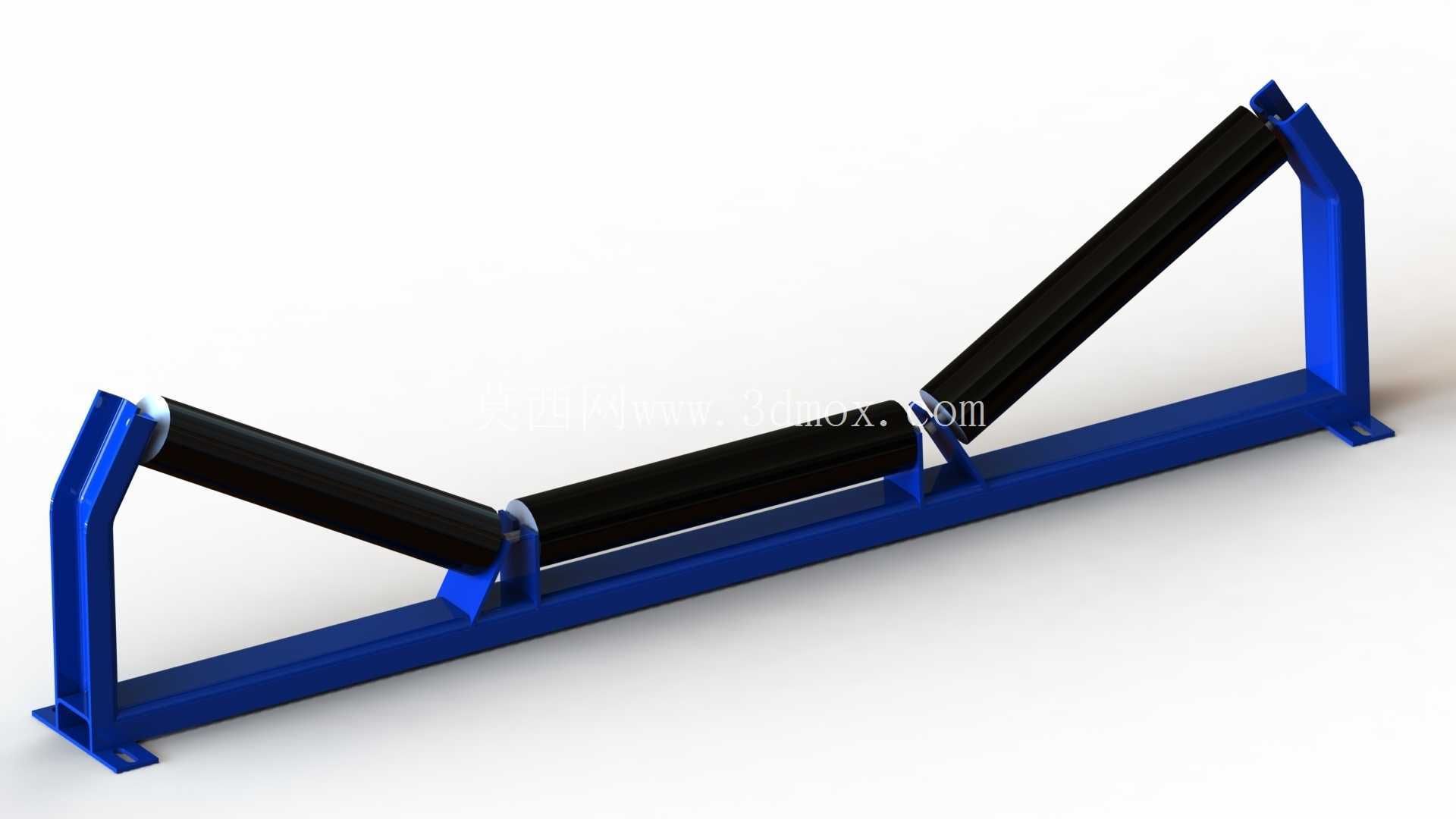

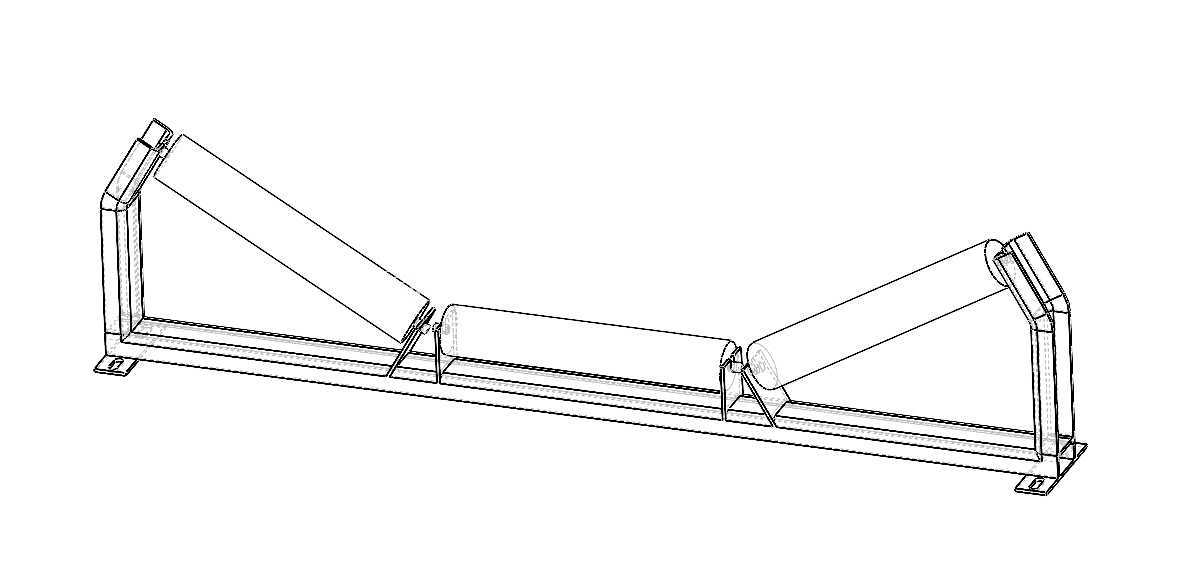

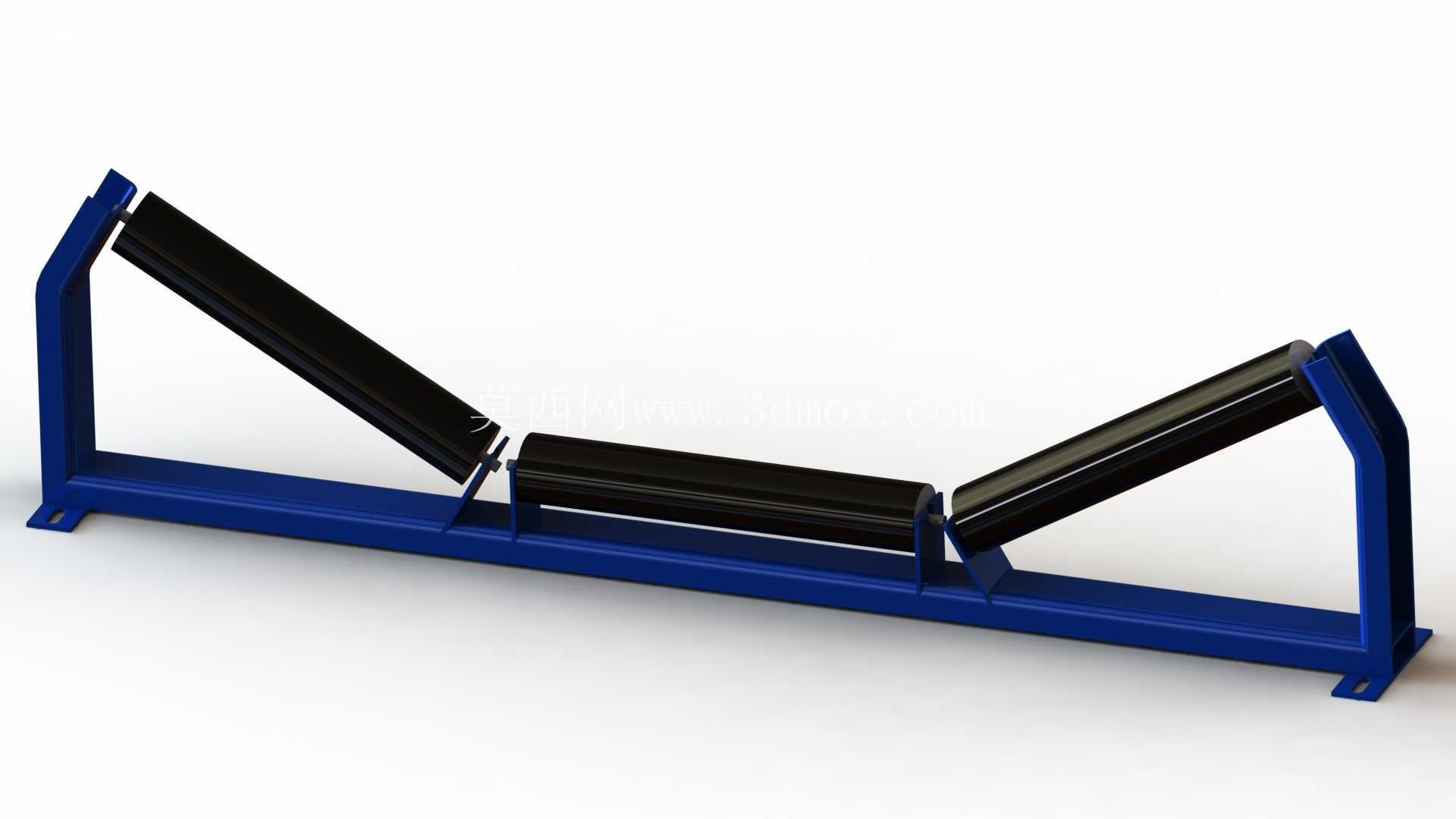

1000mm带宽V型带式输送机槽型托辊组

　　在散料输送的现场工况里，槽型托辊组是决定皮带运行稳定性、物料承载能力的核心部件，这套适配1000mm带宽的V型布置托辊，常见于矿山、建材、粮食加工、港口散货转运等场景的带式输送线，用来承托承载段的输送带，避免皮带在物料重力作用下过度下垂，同时通过槽型角度收拢散状物料，减少输送过程中的撒料问题。

　　从实际使用的角度看，普通平行托辊对散料的围拢能力有限，输送颗粒、粉状物料时很容易因为皮带晃动、物料堆积坡度不足出现撒漏，而这套三辊式V型槽布置的托辊组，两侧的侧托辊倾斜设置，和中间水平布置的平托辊配合形成连续的槽型承载面，皮带在运行时会被托辊撑起成凹槽状，物料被限制在槽体内部，哪怕是输送碎石、煤炭、谷物这类流动性较好的散料，也能在带速合理的范围内减少外溢，同时降低皮带跑偏的概率——很多现场皮带跑偏的诱因之一就是托辊组安装角度不对、托辊转动卡滞，这套托辊组的支架采用一体式弯折成型的型钢架，安装基准面统一，能保证三个托辊的同轴度、倾斜角度符合设计要求，减少后期调试的工作量。

　　设计这套托辊组的时候，首先要匹配带宽参数，1000mm带宽的皮带，对应的托辊长度、侧托辊倾斜角度、支架跨距都要符合输送设备的通用安装规范，中间托辊的长度要覆盖皮带的中心承载区，两侧托辊的倾斜角度通常取30度到35度之间，这个角度区间既能保证足够的槽深来容纳物料，又不会因为角度过大导致皮带边缘出现过度弯折，延长皮带的使用寿命。托辊本身采用筒体加两端轴承座的结构，筒体表面做光滑处理，避免运行时刮伤皮带覆盖层，内部的轴承选用密封型深沟球轴承，适配现场多粉尘的工况，减少粉尘进入轴承导致的卡滞、异响问题。支架部分采用型钢焊接后做防锈涂装，底部的安装脚开有长条形安装孔，方便现场安装时调整跨距、对齐皮带中心线，不需要额外做复杂的二次加工就能固定在输送机的中间架上。

　　从安装边界来看，这套托辊组的总宽度适配1000mm带宽的安装要求，安装时要保证同一段输送线上的托辊组间距符合载荷要求，重料输送区间托辊间距要适当缩小，避免皮带下垂量过大导致运行阻力升高；回程段的托辊和这套承载段托辊配合，就能形成完整的皮带支撑体系。实际选型时，还要结合输送物料的堆积密度调整托辊的壁厚，比如输送矿石这类高密度磨琢性强的物料，托辊筒体要选更厚的管壁，支架的型钢规格也要相应加大，避免重载下支架变形导致托辊角度偏移；如果是输送粮食、塑料颗粒这类轻质物料，可以适当降低壁厚要求来控制成本。

　　很多现场维护的痛点在于托辊转动不灵活导致的皮带磨损，这套托辊组在设计时就考虑了转动灵活性，轴承的装配同轴度控制在合理范围内，密封结构采用多层迷宫密封，既能阻挡粉尘进入，又不会给托辊转动带来过大的阻力，运行时托辊随皮带顺畅转动，和皮带之间是滚动摩擦而非滑动摩擦，能大幅降低皮带的磨损速度，减少后期更换皮带、托辊的维护成本。另外支架的弯折角度经过校准，侧托辊的安装座和支架主体焊接后做去应力处理，不会因为长期受载出现角度变形，保证皮带长期运行时始终处于对中状态，减少跑偏刮蹭机架的问题。

　　在散料输送线的设计过程中，托辊组属于看起来结构简单但直接影响整条线运行可靠性的部件，很多输送线投用后频繁出现撒料、跑偏、皮带磨损快的问题，追根溯源往往是托辊组的选型、安装精度不到位。这套适配1000mm带宽的V型槽托辊组，按照通用带式输送机的安装规范设计，安装尺寸和主流的输送机中间架兼容，不管是新线设计选型还是旧线改造替换，都能直接适配，不需要重新改动机架结构，能有效缩短设计、安装的周期。在布置托辊组的时候，还要注意在受料点位置加密托辊布置，缓冲物料下落的冲击力，避免物料直接砸在皮带上导致皮带破损，而普通输送段按照标准间距布置即可，兼顾承载能力和设备成本。
