房间重力冷却换热装置三维结构设计

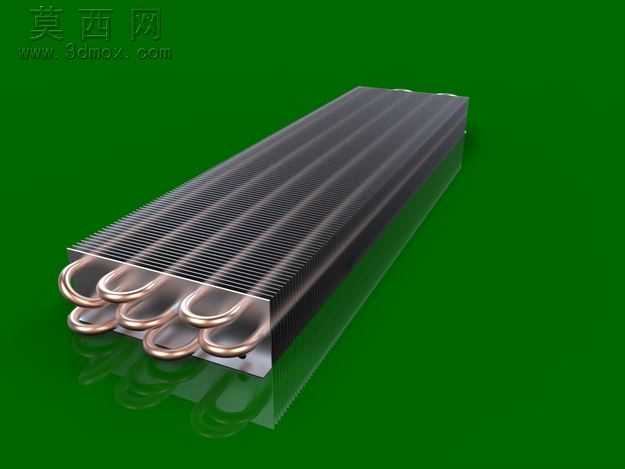

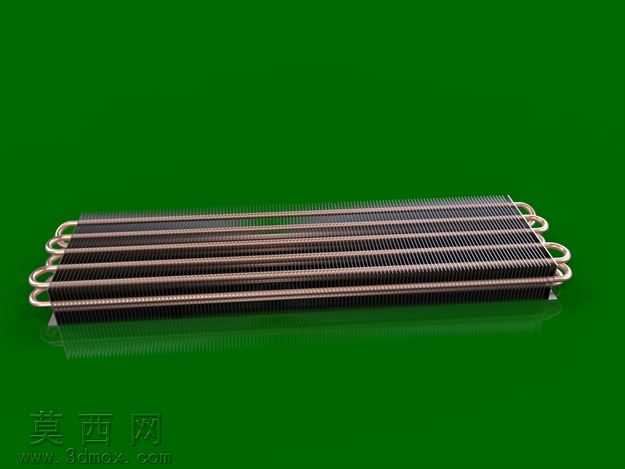

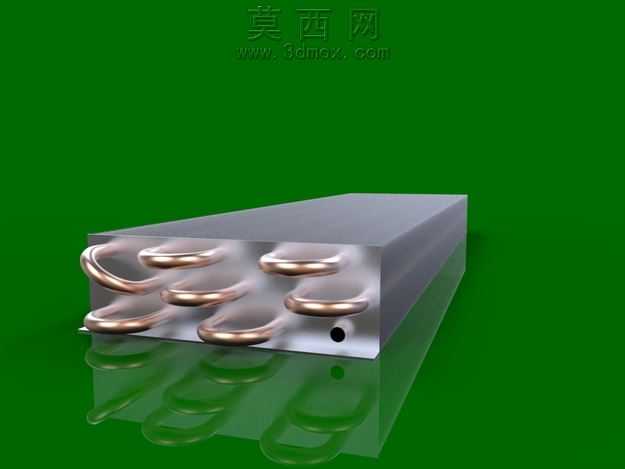

本作品为房间重力冷却器的三维结构设计，建模过程严格遵循重力式换热设备的实际工作原理与结构逻辑，采用SolidWorks完成全参数化建模，所有零部件均按照1:1真实尺寸比例绘制，保证模型可直接用于后续工程拆解、装配验证以及生产参考。模型主体由多组平行排布的蛇形紫铜盘管与密集套合的铝制散热翅片构成，建模阶段首先完成单根盘管的路径扫描，通过精准的折弯半径参数控制盘管的U型弯结构，保证管路内部流体流通路径的流畅性，避免出现结构干涉或流道突变的问题；随后通过线性阵列命令完成多组盘管的等距排布，保证相邻盘管间距均匀，为后续翅片装配预留合理空间。散热翅片采用薄壁拉伸特征建模，通过批量阵列命令实现翅片在盘管长度方向的等距密集排布，建模过程中严格控制翅片与盘管的配合公差，还原实际生产中翅片与管路的胀接贴合效果，保证换热接触面积的最大化。材质渲染阶段，为盘管赋予紫铜金属材质，调整金属粗糙度、反射率参数还原铜质管路的金属光泽与轻微氧化质感；为散热翅片赋予哑光铝合金材质，还原翅片表面的细微磨砂质感；背景采用高饱和度绿色衬底，通过三点布光方案完成渲染，主光源从斜上方投射突出翅片的层叠结构与盘管的折弯轮廓，辅助光源补充暗部细节避免结构阴影过重，顶光强化金属材质的高光反射效果，最终渲染图清晰呈现冷却器的整体结构与部件细节。设计思路上完全贴合重力冷却器的自然对流换热逻辑，无额外动力部件的结构设计，依靠冷量自然下沉实现房间温度调节，整体结构无冗余部件，盘管的多回程排布延长了冷媒在管路内的停留时长，密集翅片大幅提升了空气侧的换热面积，在保证结构紧凑的同时最大化换热效率，模型所有部件均可独立编辑、拆解，支持后续的结构优化、仿真分析以及工程出图使用。
