环形换热设备三维结构设计模型

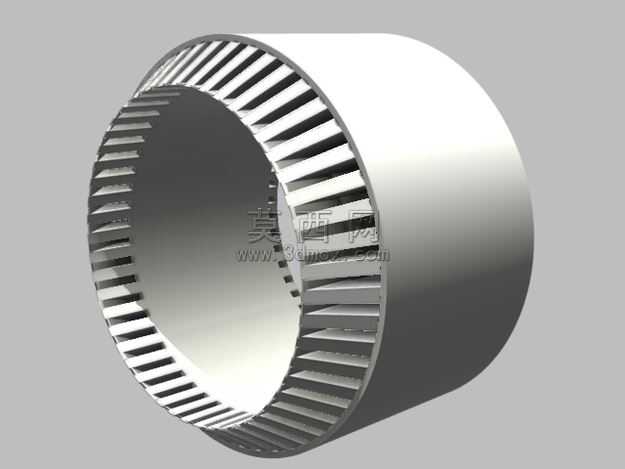

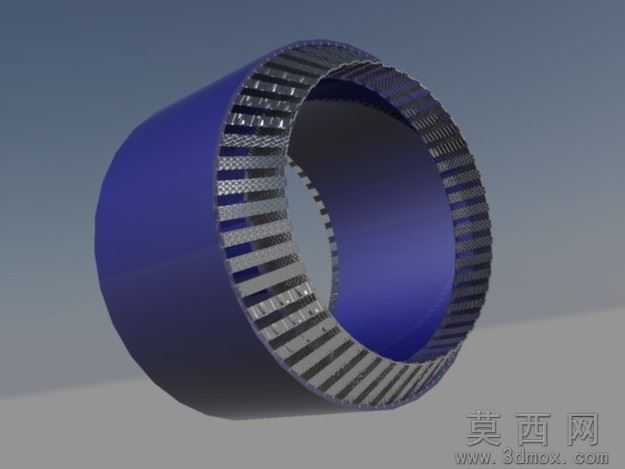

本环形换热器三维模型采用参数化建模思路完成整体结构搭建，建模过程中优先保证环形腔体的同轴度精度，通过回转特征生成主体筒状外壳，再通过阵列特征完成内部换热翅片的均匀排布，每一片翅片的安装角度、与内外筒壁的贴合间隙都经过参数校准，确保结构符合换热设备的流体流通逻辑。模型渲染阶段采用哑光金属材质模拟设备的碳钢主体外壳，对内部换热翅片边缘做了轻微的倒角高光处理，既还原了金属加工件的真实质感，也能清晰展现内部密集翅片的排布层次，通过半侧视角的渲染角度，可同时观察到设备的外部筒型轮廓与内部径向排布的换热结构，无需剖切即可直观呈现核心换热区域的构造。结构设计上采用内外双层环形筒壁搭配径向直翅片的布局，翅片沿环形腔体周向等距分布，形成多条独立的轴向流体通道，既可以提升换热接触面积，也能引导流体沿轴向稳定流动，减少流道内的涡流损耗，两端的环形端面做了平齐处理，预留了标准法兰对接的安装基准，可直接适配同管径的工业管路系统。建模过程中对所有配合面做了公差校验，翅片与内外筒壁的连接位置做了融合处理，避免出现结构缝隙，整体模型无冗余特征，所有几何元素均可编辑，可根据实际换热功率需求调整环形腔体的轴向长度、翅片数量与翅片高度，适配不同工况下的换热参数要求，模型的结构比例完全参照工业常用环形换热器的实际尺寸比例搭建，可直接用于换热系统的方案展示、结构校核与教学演示场景。
