制冷系统用翅片式冷凝器结构设计

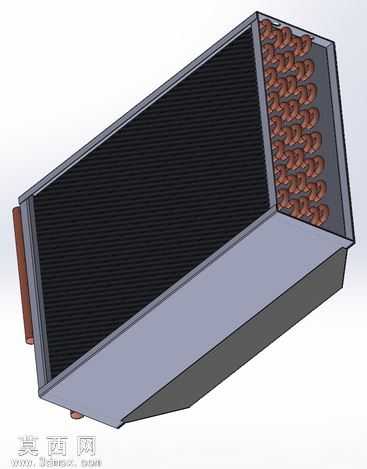

本作品为制冷配套使用的翅片式冷凝器三维建模成果，建模过程依托三维参数化设计工具完成，整体采用模块化设计思路，将冷凝器拆解为外部壳体、换热翅片组、冷媒流通管路、进出液接头四大核心模块分别建模后完成总装配，各部件间的装配公差经过反复校验，完全匹配实际生产的装配精度要求。外观壳体采用钣金折弯工艺对应的建模逻辑，通过薄壁拉伸、折弯特征、边角切除等操作还原金属壳体的成型结构，壳体表面赋予哑光金属烤漆材质，还原实际产品的外壳质感，边角处做了圆角过渡处理，避免锐边结构，符合实际产品的安全设计要求。核心换热区域分为两部分，大面积的平直翅片区域采用阵列特征完成建模，翅片厚度、片距参数完全参照行业通用冷凝器的设计标准，翅片表面赋予深色亲水铝箔材质，还原翅片的实际表面特性，保证换热过程中冷凝水可顺利导流；侧边的冷媒管路区域采用螺旋盘管结构，通过扫掠特征完成管路的三维路径建模，管路表面赋予紫铜材质，还原铜质冷媒管的金属色泽与导热属性，盘管与翅片的接触位置做了贴合约束，还原实际生产中胀管工艺带来的紧密接触效果，保证热传导路径的合理性。进出液接头采用圆柱形快插结构建模，接头位置与壳体侧边的安装孔做了同轴度约束，接头表面赋予工程塑料材质，区分于金属壳体与铜质管路，结构辨识度更高。渲染阶段采用工业产品展示常用的三点布光方案，主光源从斜上方投射，突出壳体的轮廓与翅片的排列肌理，辅助光源补亮侧边盘管区域的结构细节，背景采用浅灰色纯色背景，避免多余元素干扰产品本身的结构展示，整体渲染效果清晰还原冷凝器的各部分结构组成与材质差异。设计过程中充分考虑冷凝器的实际工作逻辑，冷媒流通路径的排布完全符合制冷系统的换热流向要求，翅片与管路的接触面积经过参数化调整，在有限的壳体空间内实现最大化换热面积，整体结构紧凑，安装固定位预留合理，可直接用于制冷设备的配套选型参考、装配工艺模拟以及教学演示场景，建模过程保留了全部参数化特征，可根据不同制冷量需求快速调整翅片密度、管路长度、壳体尺寸等核心参数，具备较强的参数化修改适配性。
