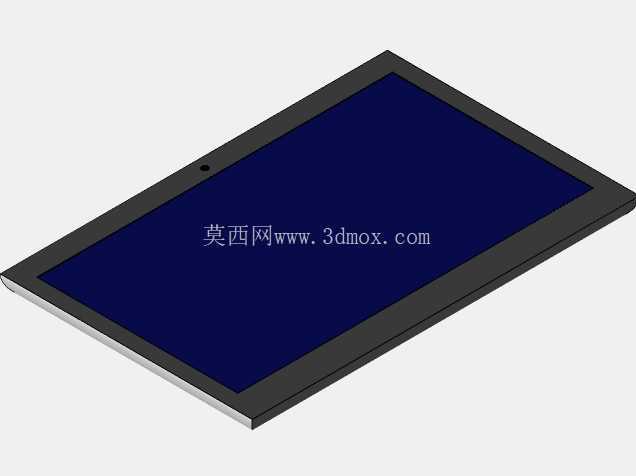

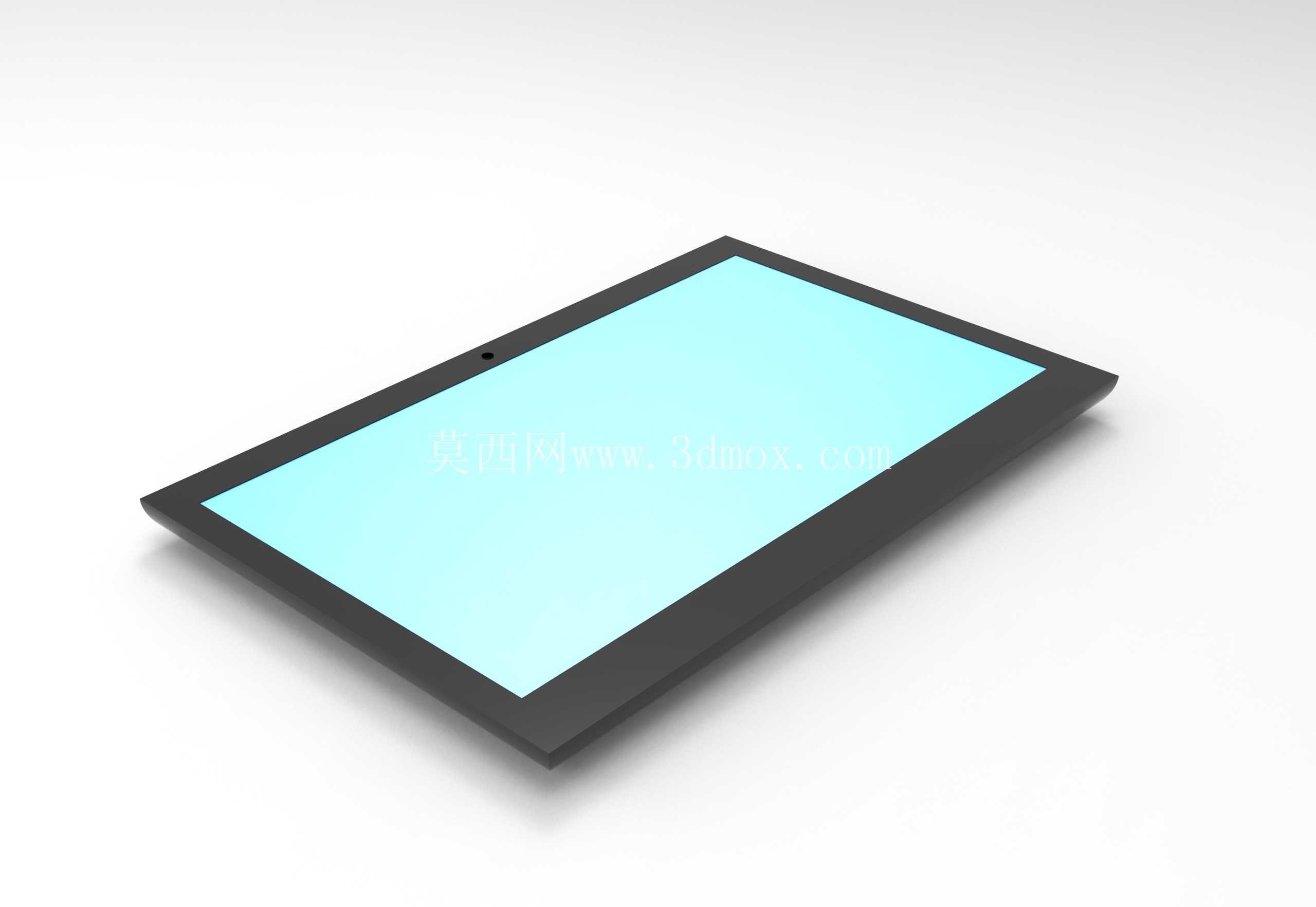

华硕V161gat-N4000一体机外观结构设计

　　这款一体化桌面终端的结构设计，核心围绕紧凑空间下的功能集成展开，在常规办公、商用展示、轻量工控场景中，这类设备的安装边界往往被严格限制——多数桌面工位留给显示终端的纵深空间不超过200mm，壁挂安装时墙面突出量要求控制在80mm以内，因此整机采用了窄边框一体化压铸前框搭配超薄后盖的结构方案，屏幕模组与主板、存储、散热模块采用层叠式排布，将整机厚度压缩到了常规桌面显示器的同级水平，避免传统分体式主机加显示器的组合占用过多桌面或墙面空间。

　　从实际使用场景来看，这类设备常被部署在政务窗口、连锁门店收银台、企业前台接待区、学校多媒体教室工位，这些场景对设备的外观整洁度、布线简洁度有较高要求，因此结构设计时将所有IO接口集中布置在机身背部下方的内凹区域，电源线、网线、外设连接线可以顺着支架走线槽隐藏布置，正面看不到外露线材，保持使用区域的视觉整洁。屏幕部分采用16:9的宽屏比例，可视角度覆盖常规坐姿下的左右45度、上下30度范围，顶部边框内嵌的摄像头模组做了与边框齐平的沉台设计，不会突出边框表面破坏整体的平整感，同时摄像头周边预留了麦克风拾音孔的阵列位置，满足视频会议、远程核验的拾音需求。

　　设计过程中，结构团队首先平衡了散热与外观完整性的矛盾，低功耗处理器平台不需要大尺寸风冷散热模组，因此后盖没有开设大面积的通风栅格，仅在背部上方对应散热鳍片的位置开设了细密的隐藏式进风孔，热风通过屏幕与后盖之间的夹层自然向上排出，既保证了长时间运行时的热量散出，又避免了大面积开孔积灰、破坏外观整体性的问题。机身底部的支撑结构采用了可调角度的铰链支架，支架与机身的连接点做了加强筋内嵌设计，保证屏幕俯仰角度调节时的结构强度，不会出现长期使用后支架松动、屏幕下垂的问题；如果是壁挂部署版本，机身背部预留了标准VESA壁挂孔位，孔位周边的塑料壳体内部嵌入了金属衬片，避免壁挂时螺丝柱受力开裂。

　　从安装边界来看，整机不含支架的屏幕主体尺寸适配常规15.6英寸显示模组的安装规格，屏幕边缘到壳体外边缘的边框宽度控制在12mm以内，既保证了屏幕的视觉占比，又给前框的固定卡扣、屏幕缓冲泡棉预留了足够的安装空间。屏幕与前框之间的装配间隙控制在0.2mm以内，配合一圈黑色的缓冲泡棉，既可以阻挡灰尘进入屏幕背光区域，又能在设备受到轻微磕碰时吸收冲击力，避免屏幕玻璃碎裂。机身的边角全部做了R3以上的圆角处理，没有尖锐的棱角，在人员流动较大的公共区域部署时，不会因为磕碰造成人员受伤。

　　功能集成方面，这款设备将扬声器腔体布置在机身底部两侧，出声方向朝向桌面，利用桌面的反射提升中低频音效，不需要在正面或侧面开设扬声器开孔，进一步保持了正面外观的简洁性。电源按键布置在机身侧面靠下的位置，按键做了微凸的触感设计，用户不需要目视寻找就可以通过触感定位按键位置，同时按键的按压力度设置在1.8N左右，避免误触触发开关机。整机的装配结构采用卡扣加少量螺丝的固定方式，前框与后盖的卡扣均匀分布在四周边缘，拆解时只需要卸下底部的两颗固定螺丝就可以撬开卡扣，方便后期的硬件维护与升级，不需要破坏壳体结构。

　　在材料选择上，前框采用哑光ABS+PC混合材质，表面做了细咬花处理，不容易残留指纹和划痕，长期使用后依然能保持外观整洁；后盖采用高强度ABS材质，内部对应主板、硬盘的固定位置都设计了独立的螺丝柱，螺丝柱根部做了三角加强筋结构，保证多次拆装后螺丝柱不会断裂。屏幕的保护玻璃采用钢化处理，表面硬度达到3H以上，日常擦拭、轻微触碰不会留下划痕，适合公共场景下的高频使用需求。
