多功能自动导引物流搬运车结构设计

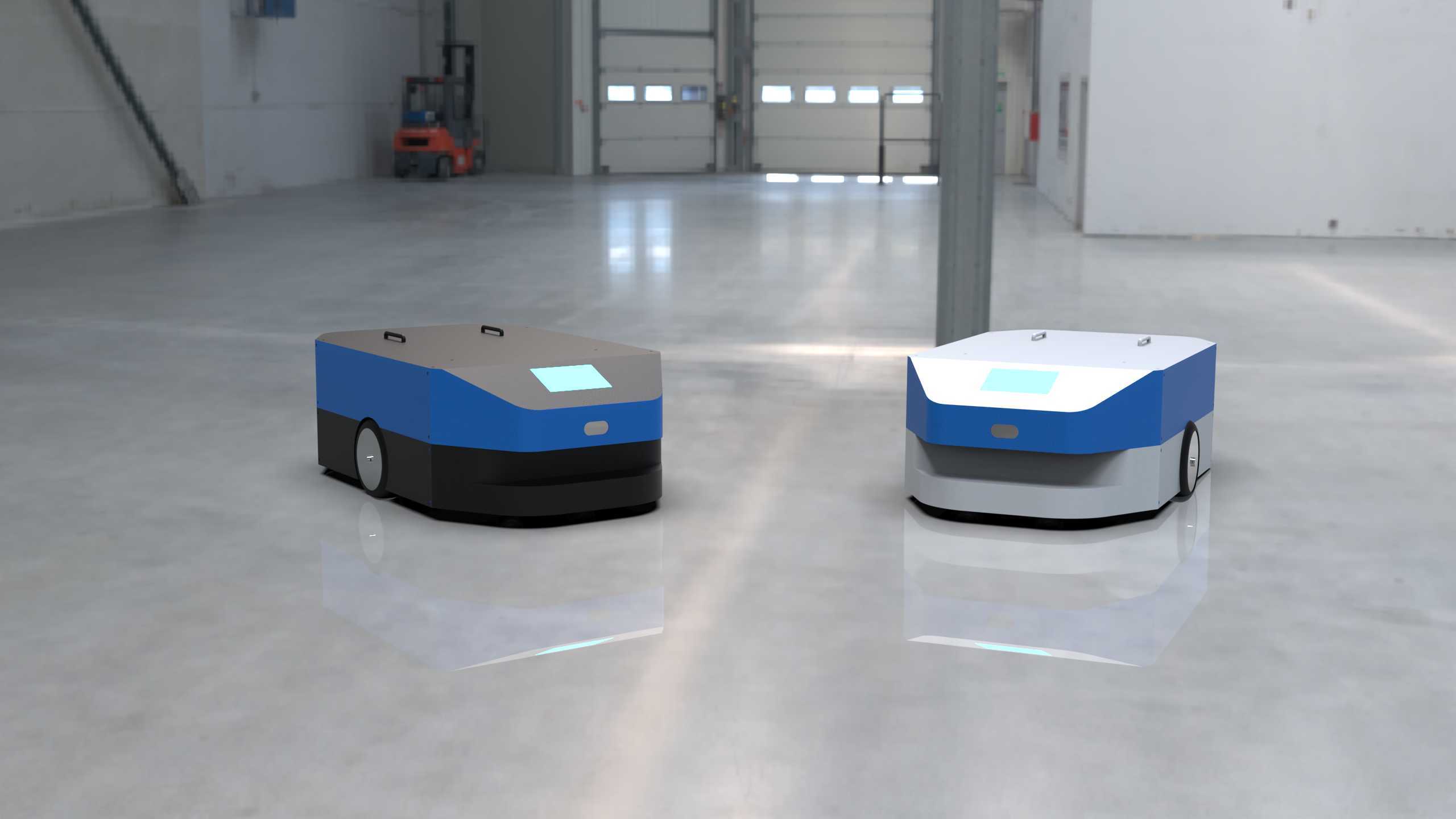

　　这款自动导引搬运设备的结构设计，核心围绕厂内物流的柔性转运需求展开，在前期方案阶段就优先考虑了不同生产场景的适配性，不管是电子制造车间的物料工位周转、电商仓储的货位转运，还是汽车零部件产线的工序间物料配送，都能通过调整导引参数匹配现场动线，不需要对现有厂区地面做大规模改造，就能替代传统人工拖车完成重复的定点搬运作业，降低一线物流岗位的重复劳动强度。设备的行走单元采用差速驱动布局，底部两侧布置驱动轮搭配随动万向轮，最小转弯半径控制在车体自身长度的0.6倍以内，能够在1.2米宽的通道内完成原地转向，适配多数老旧厂房的狭窄通道布局，不会因为通道宽度限制影响部署。

　　车体上盖预留了标准的载物平台安装孔位，可以根据实际搬运需求搭配辊筒台面、链条输送台面或者固定载台，既可以承载周转箱完成散料转运，也能对接产线的输送设备完成自动上下料，不需要额外改造车体主结构就能切换作业功能。传感单元的安装位在车体前部的预留槽内，激光雷达的安装高度避开了现场常见的托盘地脚、车间防护栏的遮挡区间，能够稳定扫描周围270度范围内的障碍物，配合车体四周布置的防撞触边，在检测到障碍物距离小于安全阈值时会先减速再停车，避免碰撞现场人员或者物料。

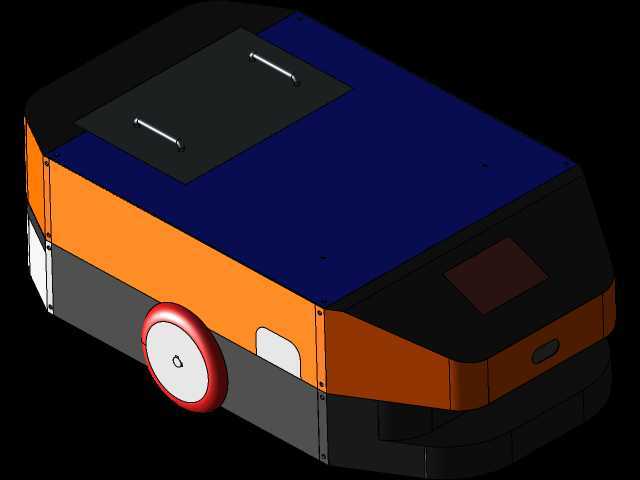

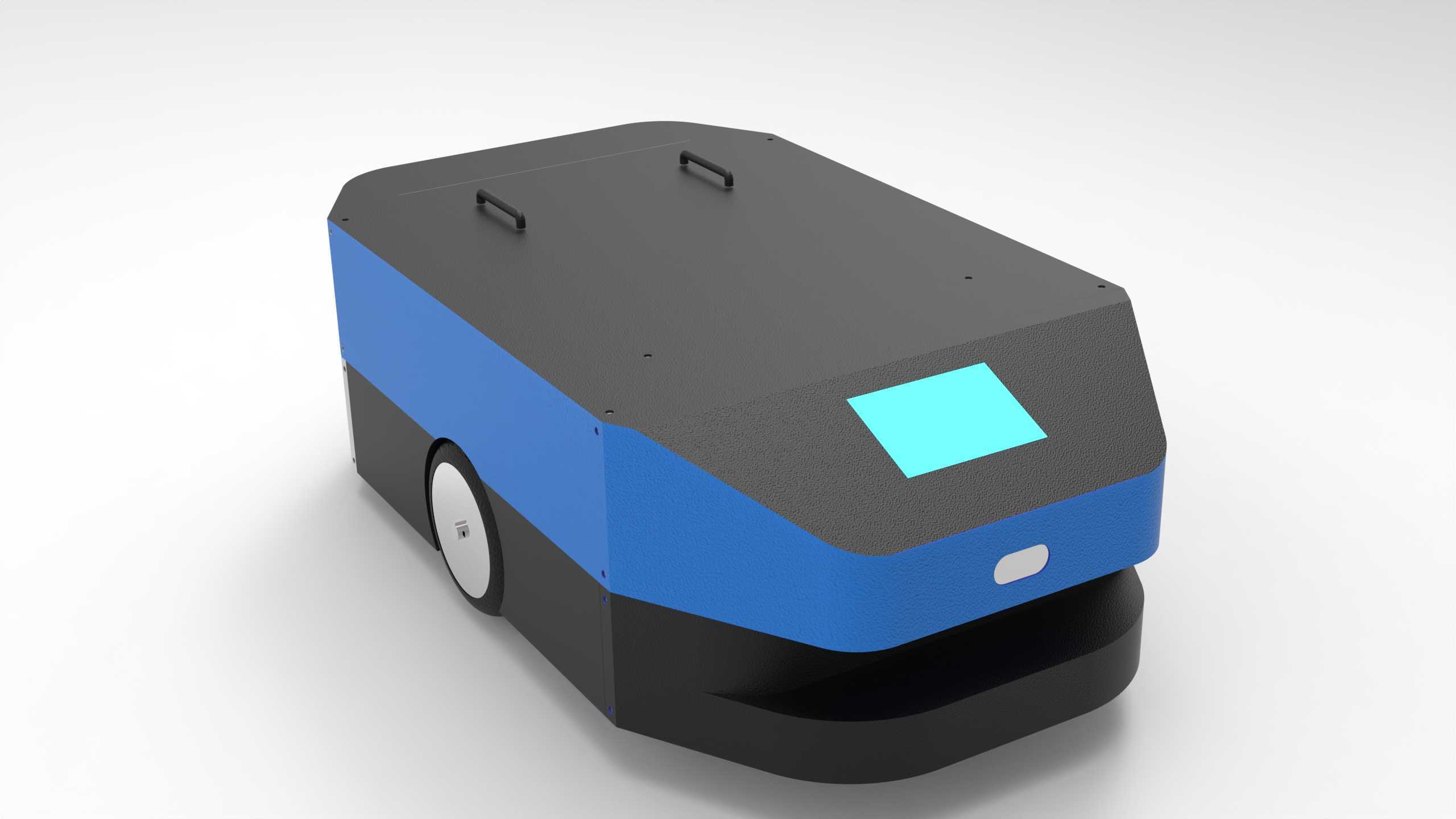

　　触控交互屏布置在车体顶部的斜面上，操作人员站在车体侧面就能完成参数设置、路径点录入的操作，不需要俯身操作，交互界面的逻辑简化到只保留常用的启停、路径切换、故障复位按键，一线操作人员经过简单培训就能独立操作。电池舱采用抽拉式结构设计，布置在车体中部的重心位置，更换电池时只需要打开侧面的舱门就能抽出电池包，不需要抬升车体或者拆解外覆盖件，单块电池的续航能够覆盖单班次8小时的常规搬运需求，两班倒的场景可以通过快速换电减少设备停机等待时间。车体的外覆盖件全部采用钣金折弯成型，拼接处采用无外露螺丝的卡扣加内部螺接固定方式，既能够降低日常清洁的死角，也能在覆盖件出现磕碰变形时快速单独更换，不需要整体拆解车体外壳。

　　传动部分的减速单元和驱动轮采用集成式安装结构，驱动轮的高度调节范围有15毫米，能够适应厂区地面3到5毫米的高度差，不会因为地面轻微不平整出现驱动轮悬空打滑的情况。车体的整体宽度控制在600毫米以内，长度不超过900毫米，高度低于300毫米，能够钻入常规的托盘底部完成顶升搬运，也能在低矮的设备下方穿行，不会和现场的设备支架、管线桥架发生干涉。在结构建模阶段，所有的安装孔位都预留了装配公差，钣金件的折弯半径按照常用板材的加工参数设置，不需要后续二次改模就能直接下发加工，驱动单元、传感单元、电池单元的安装位都做了模块化分区，后续如果要升级更大容量的电池或者更高精度的传感器，只需要调整对应模块的安装支架，不需要重新设计整个车体的主框架。车体底部预留了磁条导引、二维码导引的传感器安装位，除了激光导引模式外，也可以根据现场预算切换成其他导引方式，不需要改动底盘的整体布局。电气走线全部布置在车体内部的走线槽内，外部没有明线，避免车间日常作业中物料剐蹭扯断线路，走线槽内预留了30%的冗余空间，后续增加传感器或者功能模块时可以直接新增走线，不需要重新开设线槽。
