立式自助服务终端外观结构设计

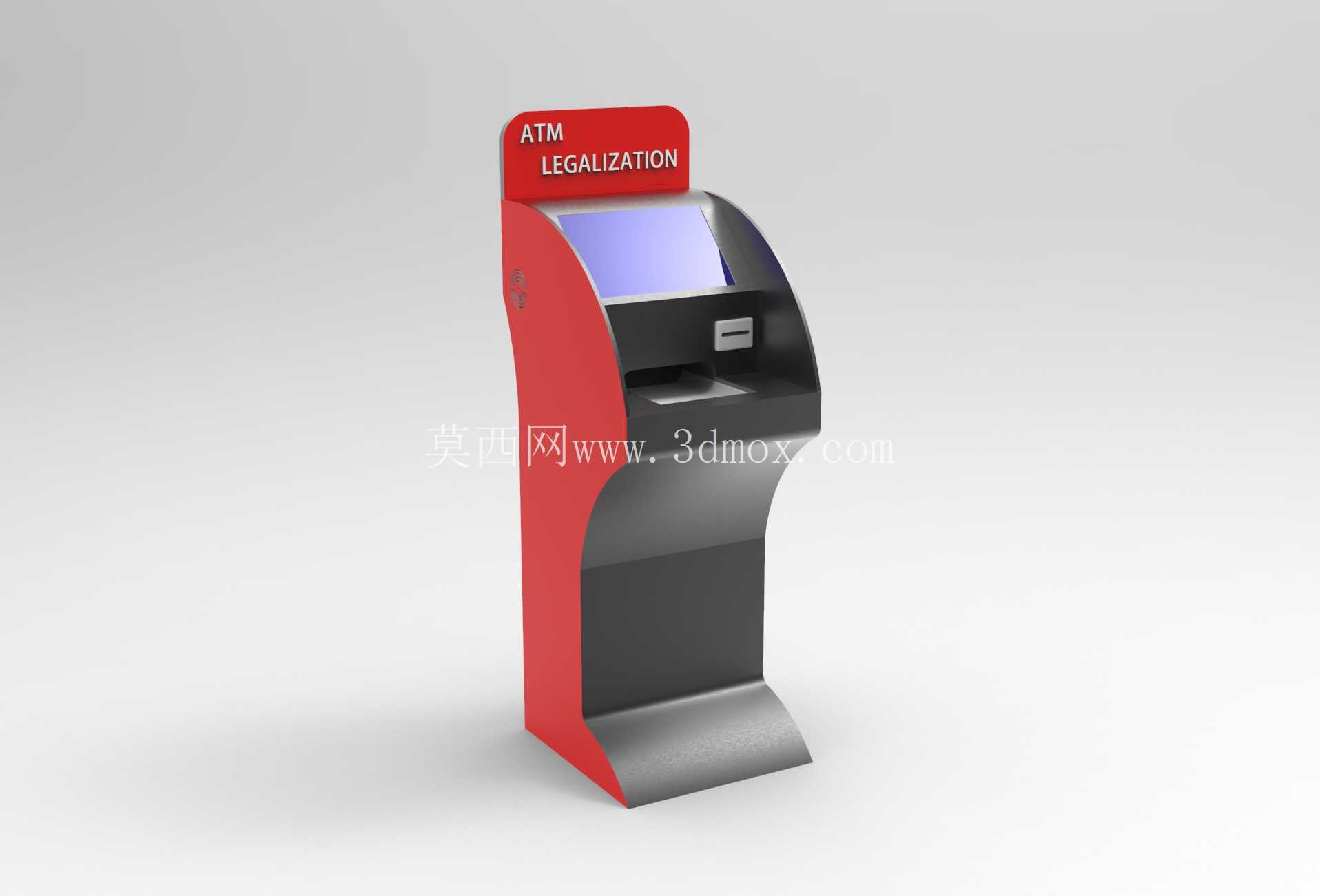

　　这款立式自助服务终端的结构设计，首先围绕公共场景下的人机交互需求展开，整体采用落地式无额外固定的安装形式，整机底部做了加宽的配重承托结构，放置在平整硬质地面即可保持稳定，无需额外打膨胀螺栓固定，适配银行网点、政务大厅、商圈服务点等多类场地的快速部署需求，设备整体高度控制在成年人站立操作的舒适区间，操作屏幕的倾斜角度经过反复校核，匹配155cm至185cm身高人群的站立视线角度，避免长期操作产生颈部疲劳，同时屏幕上方的标识区做了内凹式的红色涂装处理，在公共区域复杂的视觉环境中具备足够的辨识度，用户可在3至5米距离外快速识别设备位置。

　　从功能分区来看，设备从上至下依次划分了标识提示区、触控交互区、凭证输出区、操作托台、下部维护舱几个独立模块，各模块之间采用卡扣加隐藏式螺丝的连接结构，既保证外表面无突出的紧固件避免磕碰风险，也方便运维人员快速拆解维护。触控交互区的屏幕做了内陷式安装，屏幕周边预留了3mm的密封胶条安装槽，可适配公共场景下的防尘、防泼溅需求，避免日常清洁或者用户不慎撒落液体损坏内部电子元件。凭证输出口设置在屏幕右下方的顺手位置，出口处做了弧形导边处理，避免打印凭证时出现卡纸、刮纸的问题，出口下方预留了120mm的手部操作空间，用户取拿凭证时不会碰到设备外壳造成剐蹭。操作托台采用微向内倾斜的平面设计，表面做了磨砂防滑处理，用户放置随身卡片、手机或者纸质单据时不会滑落，托台边缘做了R8的圆角过渡，没有尖锐棱角，避免过往人员磕碰受伤。

　　设备的主体外壳采用1.5mm厚的冷轧钢板折弯成型，左侧板做了一体化的弧形折弯处理，替代传统的多板拼接结构，既提升了整体结构强度，也减少了拼接缝隙带来的积灰问题，外壳表面采用喷塑处理，红色与深灰色的分色设计既满足视觉识别需求，也能更好地掩盖公共场景下日常使用产生的轻微划痕。下部维护舱采用整面可开启的门体结构，门体与机架之间采用暗藏式铰链连接，开启角度可达120度，内部预留了标准的19英寸设备安装位，可根据实际使用需求加装工控主机、凭条打印机、读卡器、密码键盘等不同功能模块，机架内部预留了充足的走线空间，设置了多处理线卡扣固定点位，避免内部线束杂乱影响散热或者运维操作，设备背部预留了标准的电源进线口与网络接口，进线口处设置了橡胶护圈，避免线束被钢板切口磨损，同时预留了防盗锁安装位，非运维人员无法随意开启设备舱体。

　　在安装边界的校核上，设备的整体占地面积控制在0.3平方米以内，背部距离墙面预留100mm的散热与走线空间即可正常安装使用，设备两侧预留400mm以上的通行空间就能满足用户正常操作与运维人员开门维护的需求，不需要额外占用过大的场地面积。设备底部设置了四个可调节的支撑脚，可在地面存在轻微不平整的情况下进行高度调节，保证设备放置平稳不晃动，支撑脚采用橡胶材质，既可以防滑，也能避免设备长期放置压坏地面铺装材料。散热设计上，设备在维护舱门的下部与背部上方分别设置了冲压成型的通风百叶，百叶开口向下倾斜，避免灰尘或者液体直接进入设备内部，形成自然的上下空气对流通道，保证内部电子元件在长时间连续运行时的温度处于合理区间，不需要额外加装散热风扇，降低设备运行时的噪音，适配需要安静环境的服务大厅场景。

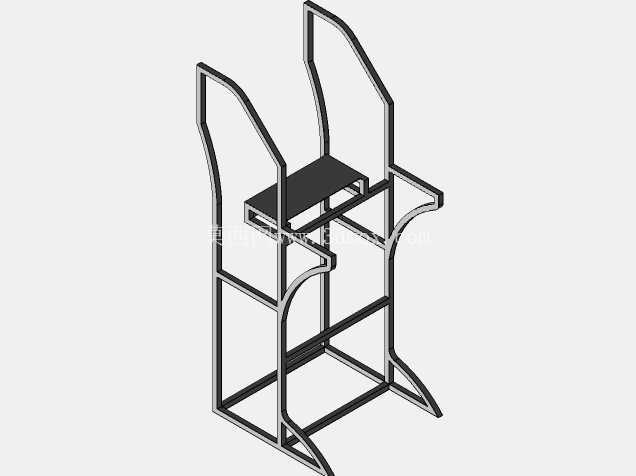

　　从结构可靠性角度考虑，整机的机架采用方管焊接成型，整体承重能力可达100kg以上，即使在托台位置放置较重的物品也不会出现结构变形，外壳的拼接缝隙控制在1mm以内，既保证外观的整体性，也能避免蚊虫、灰尘进入设备内部。操作区域的所有外露部件都做了防暴力拆卸的结构设计，从设备外部无法直接拆卸任何功能部件，提升公共场景下的设备防盗、防破坏能力。
