液压油缸驱动履带张紧调节架结构设计

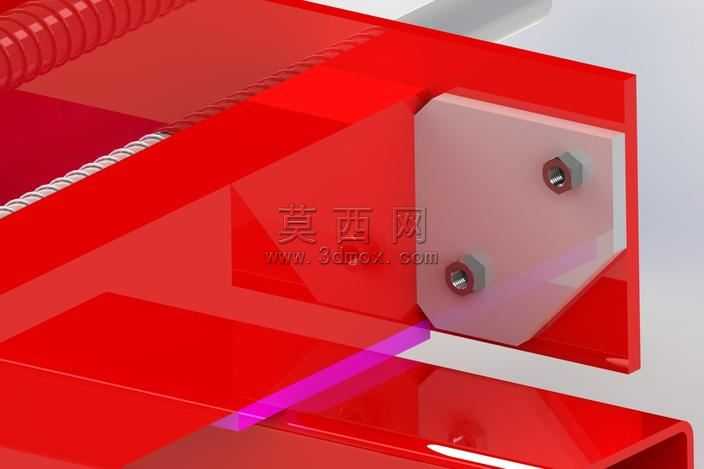

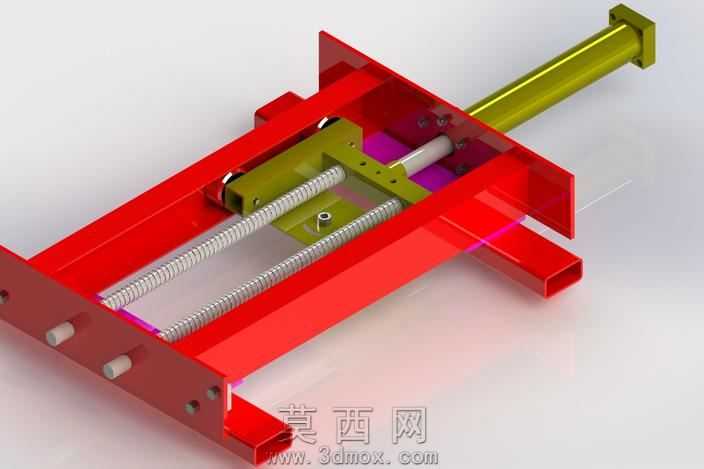

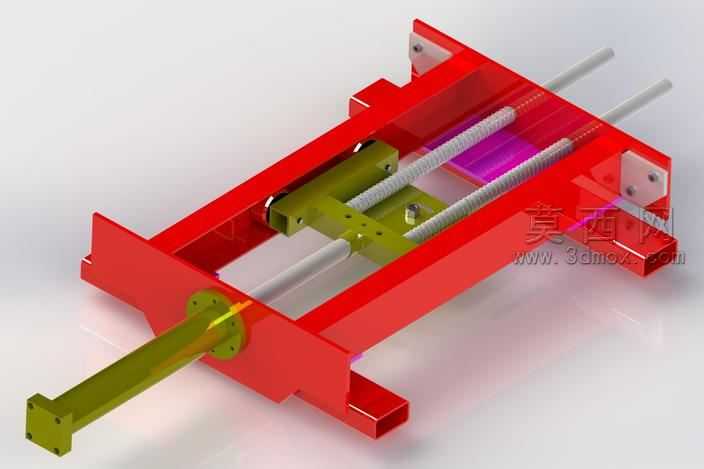

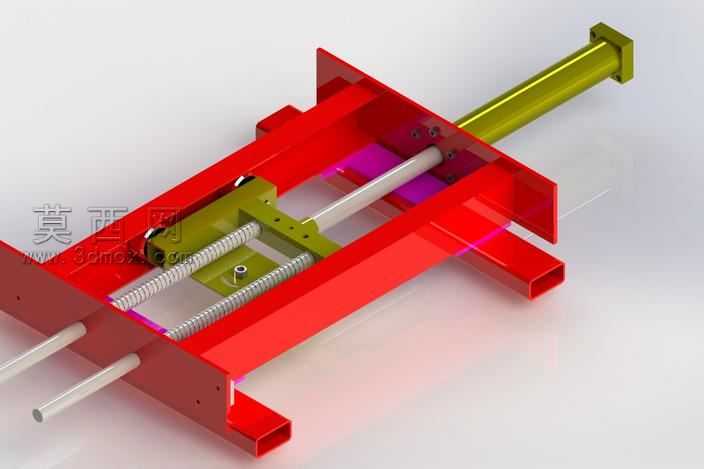

本模型为液压油缸驱动的履带张紧架三维设计成果，采用SolidWorks完成全参数化建模，建模过程中严格遵循机械设计公差规范，对每个装配部件的配合关系进行了严谨定义，确保虚拟装配下无干涉、运动逻辑符合实际工况。模型主体框架采用型钢焊接结构的设计思路，建模时通过拉伸、切除、钣金成型等特征还原了型钢的截面形态与焊接坡口细节，红色主体框架的材质在渲染阶段设置为哑光防锈漆材质，调整了粗糙度与金属基底的反射参数，还原了工程机械结构件的真实漆面质感。核心驱动部件为单杆活塞式液压缸，建模时还原了缸筒、活塞杆、端盖、密封槽的完整结构，金色活塞杆部分采用抛光镀硬铬的材质设置，渲染时添加了轻微的环境反射效果，凸显金属加工面的光洁度；缸筒部分做了磷化发黑的材质处理，与活塞杆形成视觉区分。张紧调节机构采用丝杠辅助导向的结构设计，两根平行导向丝杠与油缸活塞杆同轴布置，建模时对丝杠的梯形螺纹进行了精确螺旋扫描建模，配套的滑动螺母座做了剖视可见的内部螺纹配合结构，橄榄绿色的螺母座材质设置为铸钢喷塑，还原了铸件的哑光颗粒质感。两侧伸出的导向光轴用于连接履带架的行走轮组，建模时做了轴端倒角、安装定位孔的细节特征，材质为调质45号钢，渲染时呈现出热轧钢材的自然金属色泽。整体渲染采用影棚柔光环境，添加了柔和的地面阴影与接触阴影，突出各部件的结构层次与装配关系，设计思路围绕履带行走机构的张紧需求展开，通过油缸提供大推力张紧动力，配合导向丝杠保证张紧过程的直线度，避免履带跑偏，同时预留了安装定位基准，可直接适配小型履带式工程机械的行走系统改装与设计验证，模型的所有特征均保留参数化编辑属性，可根据实际履带规格调整框架尺寸、油缸行程、丝杠参数，具备较高的工程复用价值。
