张拉式钢结构遮阳雨棚骨架设计

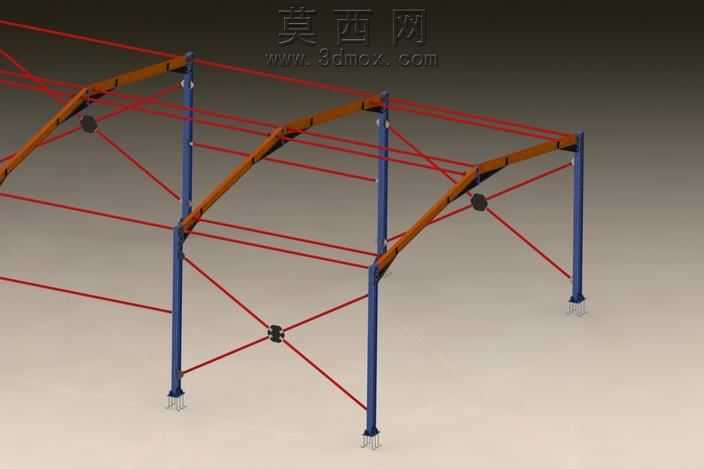

本作品为张拉式钢结构遮阳雨棚的三维骨架模型，整体采用模块化分段式设计思路，在三维建模过程中首先完成基准坐标系的搭建，按照实际工程的跨度比例定位三组竖向支撑柱的安装点位，支撑柱采用等截面实腹式钢结构设计，柱脚设置带锚栓孔的方形底板，适配混凝土地面的预埋固定需求，柱身预留多组拉索连接耳板的安装点位，保证后续拉索张拉的受力均匀性。顶部的弧形承重梁采用变截面折线拟合设计，既还原了曲面雨棚的排水坡度造型，也降低了建模与后续加工的难度，梁体与支撑柱的连接节点采用刚性焊接设计，在三维软件中对节点处的倒角、焊缝预留位置做了精细化处理，避免实际加工时出现应力集中的问题。斜向与横向布置的张拉钢索采用柔性构件参数化建模，按照受力计算的预张拉角度布置，分别连接支撑柱中部、顶部横梁端点以及相邻跨的节点位置，拉索中部设置的黑色配重调节节点可在实际安装时微调索长，保证整体结构的张紧度一致。材质渲染阶段，竖向支撑柱赋予哑光蓝色工业防锈漆材质，顶部弧形梁赋予橙棕色户外耐候钢材质，张拉索赋予亮红色高张力钢缆材质，不同构件的色彩区分既方便施工时的构件分拣，也让整体模型的结构层次更加清晰。建模过程中对所有构件的干涉情况做了全局检查，确保柱、梁、拉索之间不存在碰撞冲突，同时预留了顶部覆盖膜材或者彩钢板的安装余量，支撑柱的间距、横梁的弧度都经过比例优化，既保证整体结构的抗风、承重性能，也兼顾了户外设施的视觉美观度，可直接用于户外停车棚、厂区通道雨棚、景区休憩遮阳棚的方案展示与结构参考。
