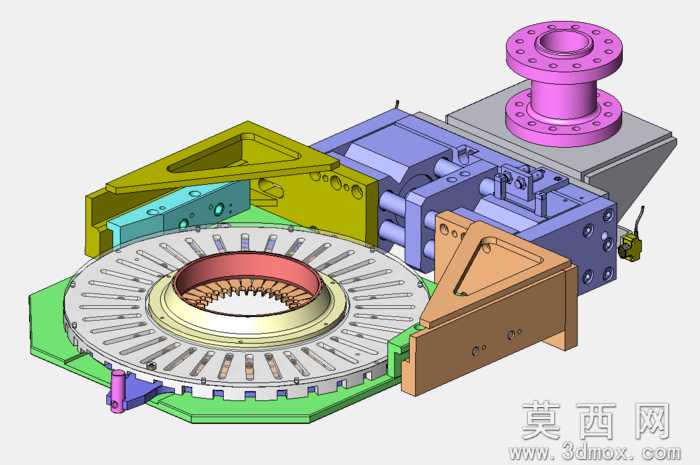

电机定子夹持定位工装总成结构

本作品为电机定子夹持定位工装的三维数字化设计成果，整体建模过程严格遵循机械工装的实际设计逻辑，先完成核心功能部件的参数化建模，再逐步完成周边支撑、驱动、定位组件的装配约束搭建，所有零件的配合公差、装配关系均按照实际机械加工与装配要求设定，保证模型可直接用于后续的工程图导出、装配仿真与生产参考。模型渲染阶段针对不同部件的材质特性做了区分设置：底部承载基座采用哑光铸铁材质表现，表面添加了细微的铸造纹理与磨砂质感，还原铸铁工装的厚重稳定特性；周向分布的夹持压指采用合金结构钢材质，表面做了发蓝处理的金属质感表现，边缘做了轻微倒角的光影过渡，体现精加工零件的精度特性；侧边的支撑三角架采用铝合金阳极氧化的彩色材质区分，既通过色彩区分不同功能模块，也还原了轻量化工装部件的材质特性；顶部的对接法兰采用紫色工程塑料质感表现，对应实际工装中的绝缘对接部件，中心待夹持的定子组件则还原了硅钢片叠压的层状纹理与绕组的铜质色泽，让整体模型的视觉辨识度与结构区分度大幅提升。结构设计上，该工装采用周向多点同步夹持的方案，围绕圆形定子的外圈均匀布置多组弹性夹持压指，可适配一定尺寸范围内的定子工件装夹需求，侧边设置的多组刚性支撑块用于承载夹持过程中的侧向力，保证装夹稳定性，顶部的法兰接口用于对接自动化生产线的移栽或加工主轴，可直接嵌入定子的绕线、检测、装配等自动化工序中。设计思路围绕定子装夹的同轴度要求、防变形需求展开，夹持点避开定子的绕组与易变形部位，采用面接触的夹持方式降低局部压强，避免装夹过程中造成定子硅钢片变形或绕组损伤，同时所有活动夹持部件均设置了导向与限位结构，保证夹持动作的同步性与重复定位精度，整体结构兼顾了装夹效率、定位精度与工件防护需求，可作为电机自动化生产环节的工装设计参考。
