圆柱罐体导向用双滚轮滚动导轨结构

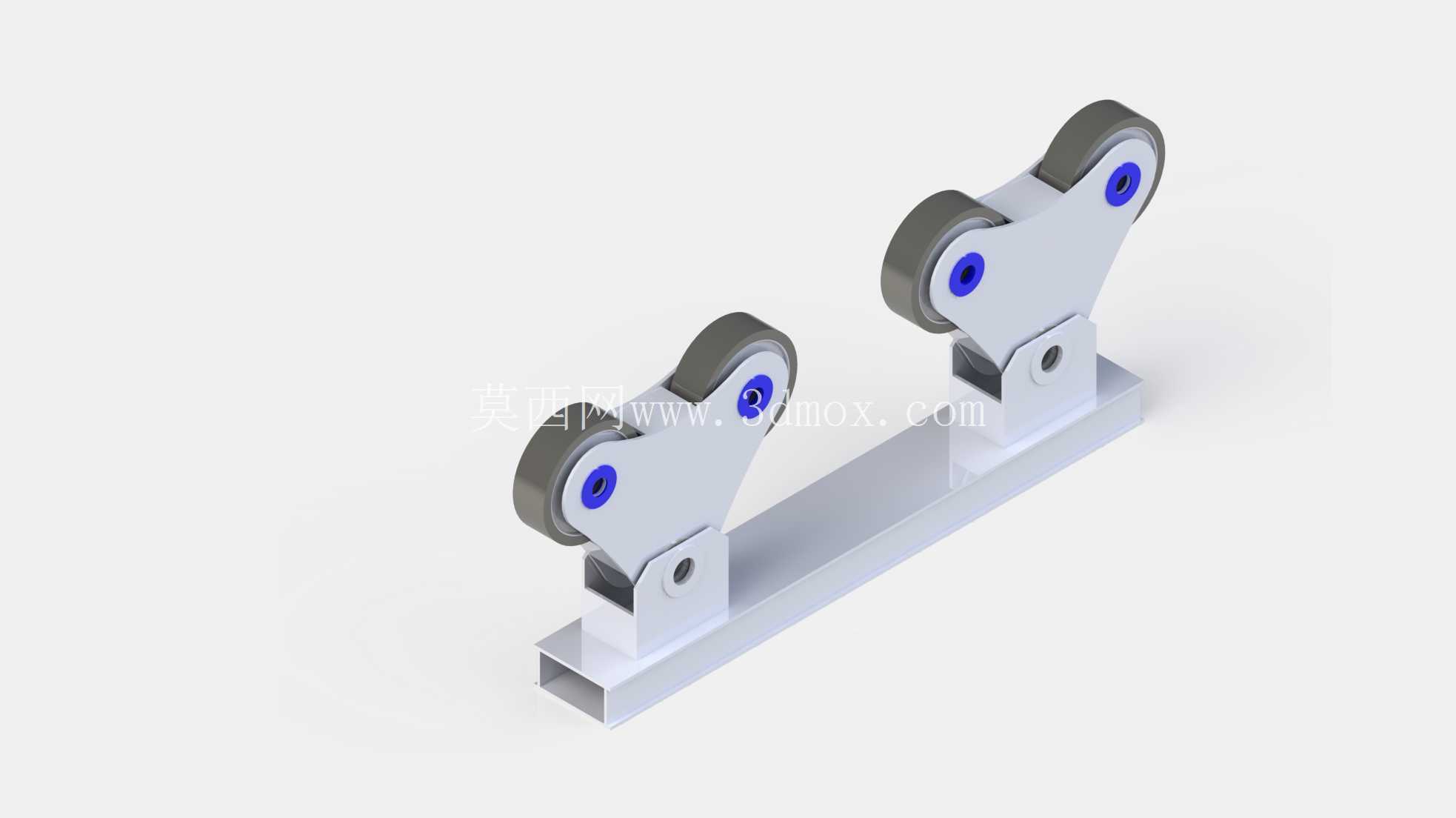

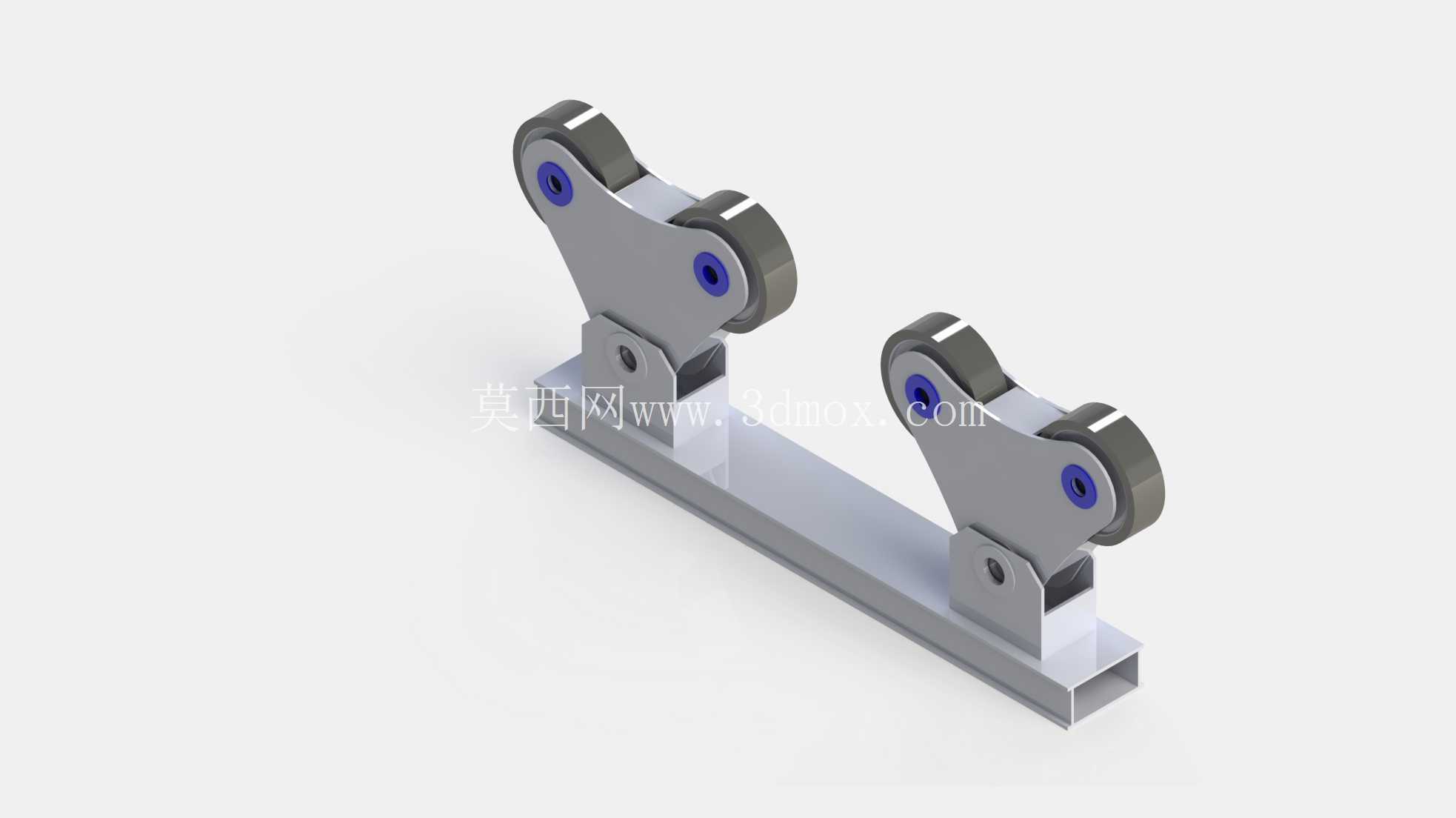

　　这套双滚轮式滚动导轨结构，核心应用场景集中在大型圆柱类回转工件的轴向位移导向环节，常见于化工罐体装配生产线、大型筒节焊接变位工位、圆柱形物料周转输送线这类需要对圆柱类构件做轴向移动导向的作业场景，区别于常规平面滑动导轨，这套结构专门适配圆柱曲面的接触导向需求，避免平面导轨与圆柱面接触时出现的线接触应力集中、卡滞、表面划伤等问题。从实际使用功能来看，两个独立的滚轮支座通过底部的安装基座连成整体，每个支座上配置的两个包胶滚轮呈V形夹角布置，刚好贴合圆柱罐体的外圆弧面，当罐体沿自身轴向做进给移动时，滚轮随罐体表面摩擦转动，既可以约束罐体径向的窜动余量，又能将滑动摩擦转换为滚动摩擦，大幅降低罐体移动时的驱动阻力，同时滚轮外层的非金属包覆层可以避免金属滚轮直接接触罐体表面造成的漆面、镀层划伤，尤其适合不锈钢罐体、薄壁筒体这类对表面防护要求较高的工件导向作业。设计思路上，这套结构优先考虑了安装适配性与维护便捷性，滚轮的安装轴采用偏心可调结构，现场安装时可以通过转动偏心轴调整两个滚轮的间距，适配一定直径范围内的圆柱罐体，不需要针对每一种罐径单独定制导向座，大幅降低了产线改造的备件成本；滚轮内部配置了深沟球轴承，转动副的密封采用双侧防尘圈结构，可以适配焊接车间、装配车间存在金属粉尘、焊渣飞溅的作业环境，减少粉尘进入轴承内部造成的卡滞磨损，延长维护周期。

　　底部的安装基座采用标准铝型材加工，基座上预留了T型安装槽，可以根据实际工位的导向长度需求，灵活调整两个滚轮支座的间距，也可以多组导轨沿罐体轴向串联布置，适配不同长度的圆柱罐体导向需求，基座的安装孔采用长圆孔设计，现场安装时可以微调导轨的整体安装位置，补偿基础安装面的加工误差，降低对安装基础的加工精度要求。从安装边界尺寸来看，单组滚轮支座的高度控制在120mm以内，滚轮的直径为60mm，适配的圆柱罐体直径范围覆盖300mm到1200mm，两个滚轮的夹角设置为90度，这个角度下滚轮对罐体的支撑力分解均匀，既不会因为夹角过小导致对罐体的夹持力不足出现径向跳动，也不会因为夹角过大造成滚轮侧向受力过大加剧轴承磨损；基座的总长度为320mm，宽度为80mm，安装时只需要在工位架体上预留对应的安装平面，通过T型螺栓即可完成固定，不需要做复杂的预埋或者焊接作业，后期如果需要调整工位布局，拆卸重装也十分便捷。

　　在实际工况适配中，这套导轨结构单组的额定承载能力可以达到500kg，多组串联布置时可以承载数吨重的大型圆柱罐体，滚轮的线速度适配范围覆盖0.1m/s到0.5m/s，完全满足常规装配、焊接工位的罐体进给速度要求，不会出现滚轮打滑或者转动滞后的问题；针对有腐蚀环境的作业场景，滚轮支座和基座都可以做镀锌或者喷塑处理，滚轮的包覆层也可以更换为耐油、耐酸碱的聚氨酯材质，适配化工、食品加工行业的罐体作业导向需求。

　　结构细节上，每个滚轮的侧边都设置了限位挡边，当罐体出现小幅轴向偏移时，挡边可以接触罐体的端面或者环向焊缝位置，避免罐体从滚轮导向槽中脱出，不需要额外设置侧面限位结构，简化了整体导向机构的组成；滚轮的安装轴端设置了注油嘴，可以在不停机的状态下对轴承补充润滑脂，日常维护不需要拆解整个支座，大幅降低了运维的工作量。不同于常规的直线导轨主要针对平面移动部件导向，这套结构专门针对圆柱类回转体的轴向移动做了适配，在很多需要对筒体、罐体做轴向送进的工位上，相比定制的弧形导向块、滑动支撑座，这套滚动导轨的摩擦阻力更小，适配性更强，安装调整的灵活度更高，同时模块化的结构设计也方便备件更换，单个滚轮磨损后只需要拆下轴端的固定螺钉即可完成更换，不需要更换整个支座，长期使用的维护成本更低。在建模过程中，结构的所有配合尺寸都按照实际机加工的公差要求做了预留，滚轮与安装轴的配合采用基孔制间隙配合，轴承与安装座的配合采用过渡配合，确保实际加工装配后滚轮可以灵活转动，不会出现卡滞；基座上的所有安装孔位都标注了对应的位置尺寸，方便工程人员直接导出工程图用于生产加工，不需要再对结构做二次尺寸校核。
