单端口RJ45网口连接器三维结构设计

　　在工业控制板卡、嵌入式通讯设备、民用网络终端的PCB布局设计中，板载RJ45连接器是实现以太网物理层连接的核心接插部件，这款单端口RJ45连接器的三维结构，完全围绕板端安装的实际工程需求搭建，可直接用于PCB布局干涉检查、整机结构装配验证环节。从实际应用场景来看，这类单端口RJ45接口广泛覆盖工业交换机单路扩展端口、嵌入式网关设备通讯口、工控主板以太网接口、桌面终端设备网口等场景，区别于多端口集成的RJ45模组，单端口结构在布局灵活性上更具优势，可根据板卡空间自由调整安装位置，适配小体积设备的紧凑布局需求。

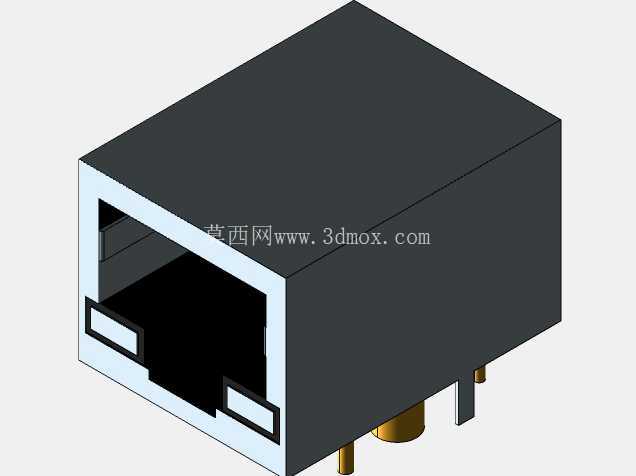

　　从功能特性层面看，这款连接器采用标准RJ45接口定义，内部预留8P8C接触端子的安装空间，前端接口处设置两处对称的卡扣定位凸台，可与标准水晶头的弹性卡扣形成可靠锁合，避免设备运行过程中受线缆拉扯导致的接触不良、接口松脱问题；连接器底部伸出的插针分为两类，一类是信号传输引脚，对应以太网差分信号的走线定义，引脚间距符合标准板载接插件的焊盘设计规范，可直接匹配常规2.54mm间距的PCB焊盘布局；另一类是固定接地引脚，长度略长于信号引脚，在插装过程中可先接触PCB焊盘实现预固定，焊接后可增强连接器与板卡的结合强度，同时起到屏蔽层接地的作用，降低外界电磁干扰对以太网信号传输的影响。

　　设计思路上，整个模型的结构搭建完全遵循实物的装配逻辑，外壳部分采用绝缘阻燃工程塑料的结构形态，主体为立方体屏蔽壳体结构，前端开口处做了导向倒角处理，方便水晶头插入时的对位，避免插接过猛导致接口内部塑料件开裂；壳体两侧预留了焊盘固定位，可在波峰焊过程中与PCB表面的焊盘形成牢固连接，进一步提升连接器的抗拉扯能力，应对工业场景下频繁插拔、线缆受力的使用工况。内部腔体的尺寸完全匹配标准RJ45水晶头的插入深度，腔体内部设置了端子定位槽，可固定金属接触弹片的位置，保证水晶头插入后每一路信号引脚都能可靠接触，接触电阻、插拔力等参数都符合通用接插件的行业设计规范。

　　外形尺寸与安装边界方面，这款连接器的主体外形为规整立方体结构，在PCB布局时可直接按照模型的外轮廓划定元件禁布区，前端接口突出板卡边缘的尺寸经过优化，既保证水晶头插拔时的操作空间，又不会过多占用设备外壳的外部空间；底部引脚的伸出长度、引脚排布间距都严格对应板端安装的实际尺寸，在三维装配验证时，可直接将模型导入整机装配文件，检查连接器与周边电容、电阻、芯片等元件的干涉情况，同时可模拟水晶头插入后的空间占用，确认设备外壳的网口开孔位置是否对位、外壳与连接器之间是否存在装配间隙，避免开模后出现开孔错位、连接器顶壳等问题。对于结构设计人员来说，这类精准的接插件三维模型可大幅减少PCB布局阶段的反复调整次数，在设计阶段就提前规避装配干涉、安装空间不足等常见问题，缩短产品开发的迭代周期；对于设备选型人员来说，可通过模型直观确认连接器的安装尺寸、接口形态是否匹配自身产品的结构需求，无需反复对照二维规格书核对尺寸，降低选型出错的概率。
