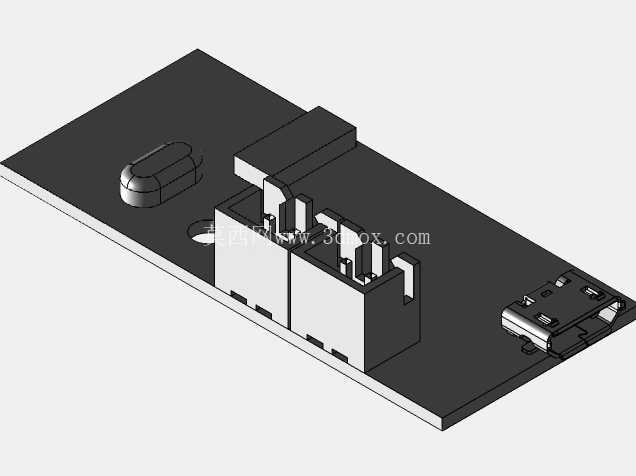

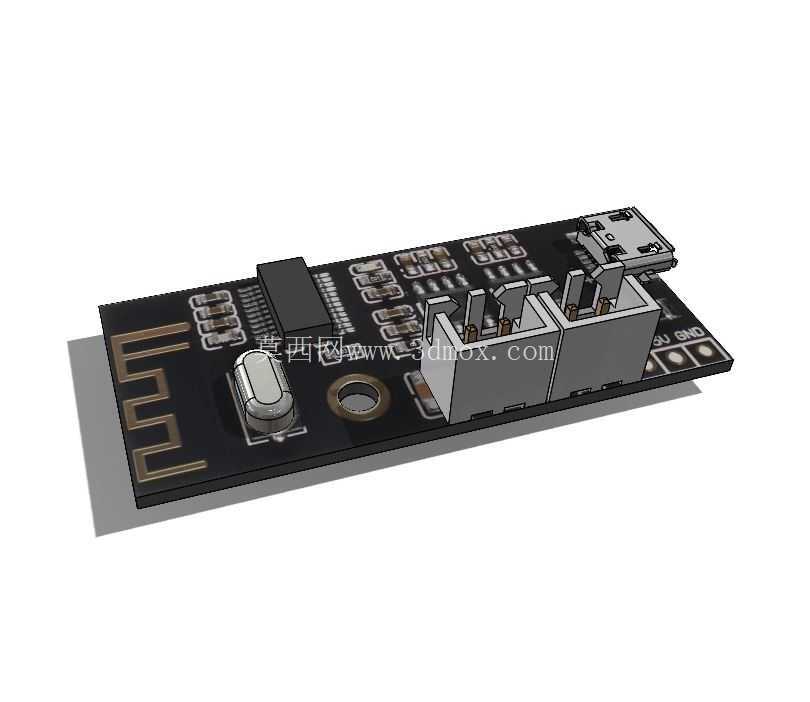

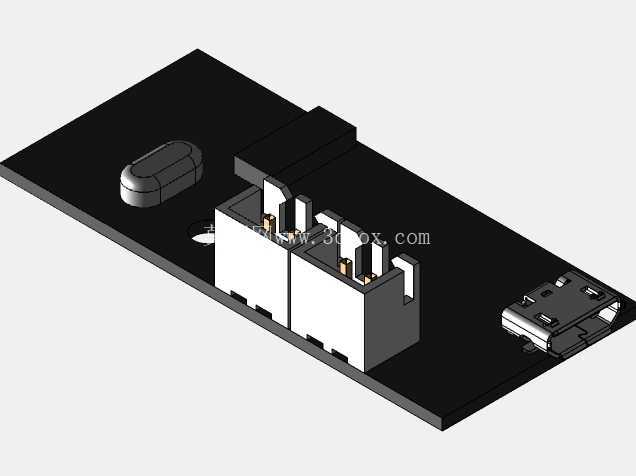

MH-M38蓝牙音频接收电路板结构设计

　　这款蓝牙音频接收板的设计初衷，是解决传统有线音频设备的无线升级痛点，在桌面音响改造、车载音频加装、老旧功放蓝牙适配、DIY便携音箱制作等场景中都能适配，不需要对原有设备做大规模结构改动，就能快速实现蓝牙音频输入功能。板载蓝牙模块采用V4.2版本协议，支持自动回连上次配对设备，开机后模块自动进入待配对状态，手机等发射端搜索对应蓝牙名称即可完成连接，未连接状态下板载指示灯快闪提示，连接成功后指示灯常亮，状态反馈清晰直观，不需要额外配置显示模块就能掌握工作状态。

　　音频解码部分支持WAV、WMA、FLAC、APE、MP3等多种主流音频格式，立体双声道输出路径做了阻抗匹配设计，能直接对接小功率扬声器单元，也可以输出线路电平信号给后级功放电路，适配不同功率级别的音频回放设备。接口部分采用半孔工艺设计，板边预留的焊盘平整度控制在合理公差范围内，既可以直接贴装到对应母座上实现快速插接，也能通过手工焊接固定到自定义载板上，适配小批量DIY制作和批量产品集成两种使用需求。板上集成了微型USB供电接口，采用通用的USB 5V供电规范，不需要额外定制电源适配器，普通手机充电头、电脑USB口、移动电源都能为模块供电，供电回路做了滤波处理，避免电源纹波串入音频通路产生底噪。

　　PCB布局上将蓝牙射频部分放在板端独立区域，板载印制天线做了阻抗匹配计算，周边没有铺铜遮挡，保证蓝牙信号的传输距离和稳定性，音频解码电路和供电电路分区排布，数字地和模拟地做单点连接处理，减少数字信号对模拟音频的干扰。模块的外形尺寸参考市售成熟同类型产品的安装规格做了适配，板上预留的固定孔位位置和常用安装支架匹配，安装时不需要额外打孔改孔，直接用M2规格螺丝就能固定到设备内部的安装位上，贴花标注的孔位仅做参考，实际安装定位以PCB板上的实体孔位为准，结构设计时预留了足够的安装间隙，周边元件高度都控制在较低范围内，不会和设备外壳产生干涉。

　　包装配套包含4块功能一致的接收板，可同时用于多台设备的改造升级，也能作为批量产品的核心组件使用，板载的USB接口、音频输出接口、按键预留位都做了标准化位置设计，和常见的外壳开孔尺寸匹配，做产品集成时不需要重新调整外壳开孔位置，能缩短产品开发的结构设计周期。在实际使用中，这款模块不需要额外编写驱动程序，配对成功后就能自动传输音频信号，延迟控制在普通音频回放可接受的范围内，不会出现音画不同步的问题，适合对音质有一定要求但不需要专业级低延迟传输的民用音频场景。PCB走线做了等长处理，保证左右声道的信号传输相位一致，音频输出的频响范围覆盖人耳可听的全频段，没有明显的频响凹陷，回放音乐时的层次感清晰，不会出现普通廉价蓝牙模块的音质发闷问题。模块的工作温度范围覆盖常规民用电子产品的使用环境，在室内常温、车载夏季高温环境下都能稳定工作，不会出现因为温度过高导致的蓝牙断连、音频卡顿问题。
